Какие способы подключения коммутаторов PoE?
Просмотр страницы 12506

Какие существуют способы подключенияКоммутаторы poe? Когда мы ввели режим питания мониторинга, мы ввели источник питания PoE. У некоторых друзей есть вопросы об источнике питания PoE. Сегодня производитель коммутатора PoE(ОНВ)Будет использовать графическую форму, чтобы узнать о четырех режимах питания и подключениях метода PoE.

PoE switches, PoE switch, industrial PoE switch

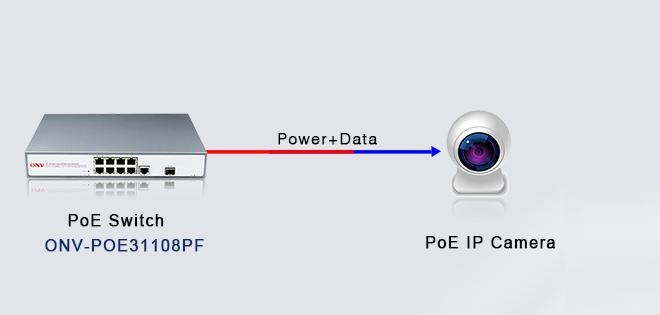

Во-первыхПОЭПереключатели и клеммыБанкаПоддержка PoE

Переключатель PoE напрямую подключен к беспроводной точке доступа иИПКамера, поддерживающая питание PoE через сетевой кабель. Коллеги должны обратить внимание на два момента:


PoE switches, PoE switch, industrial PoE switch


1,Определите, являются ли коммутатор PoE и беспроводная точка доступа или сетевая камера стандартными устройствами PoE.

2,ТO внимательно подтвердите характеристики приобретенного сетевого кабеля, качество сетевого кабеля имеет решающее значение, сетевой кабель низкого качества вызовет беспроводную точку доступа или IPСAmera не может получать питание или постоянно перезагружается.

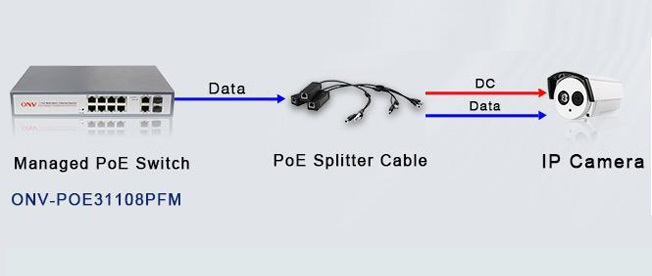

Во-вторых,ПОЭПереключательHesМожет поддерживать PoE, а терминал не может поддерживать PoE.

Переключатель PoE подключен к сплиттеру PoE. Разветвитель PoE разделяет источник питания на сигналы данных и питание. Есть две выходные линии, одна-линия выходной мощности, а другая-линия выходного сигнала сетевых данных, то есть обычный сетевой кабель. Выходная мощность имеет 5 В/9 В/12 В и т. Д. Он может соответствовать различным входам постоянного тока, не питающим от PoE, и поддерживает стандарт IEEE 802.3af/802.3at. Линия вывода сигнала данных, то есть обычный сетевой кабель, может быть напрямую подключена к сетевому порту терминала приема питания без PoE.


PoE switches, PoE switch, industrial PoE switch

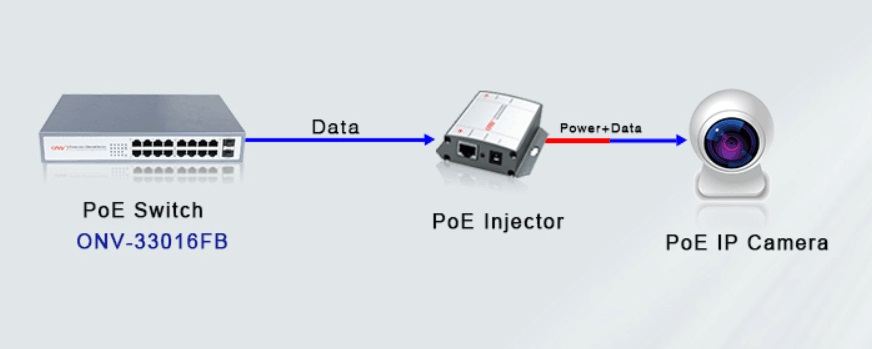

В-третьих,СетьПереключательEesНе могуПоддержка PoE, и терминалБанкаПоддержка PoE.

Сетевой коммутатор выходит для подключения к источнику питания PoE. Источник питания PoE добавляет питание к сетевому кабелю и передает его на терминал. Такая схема способствует расширению исходной сети проводки и не влияет на исходную сеть.

ПоЕИПКамера PoEИнжекторПодключение.


PoE switches, PoE switch, industrial PoE switch

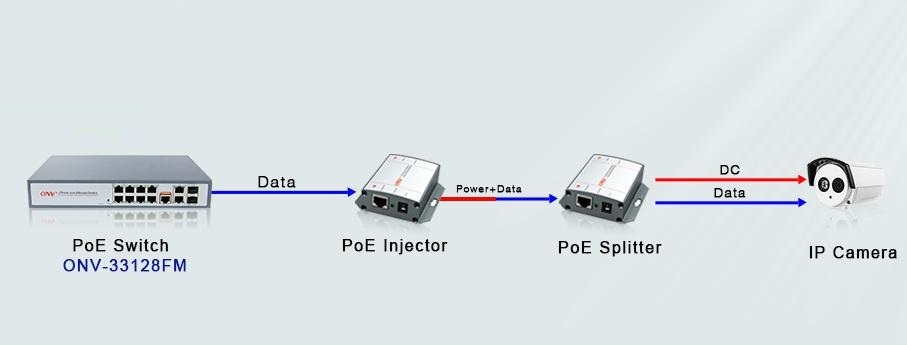

Четвертая,Коммутаторы и терминалы Ethernet не поддерживают PoE.

Сетевой коммутаторВыходит на источник питания PoE, затем на разветвитель PoE и, наконец, на терминал. Третья и четвертая схемы подходят для преобразования традиционной сети, то есть исходный сетевой коммутатор не поддерживает источник питания PoE, но хочет воспользоваться источником питания PoE.

В реальном применении, как должен быть подключен сетевой кабель? Многие друзья имеют некоторое представление о POТехнология источника питания E, знание проблем с заказом линии питания, таких как1/2( ),3/6(-)Или 4/5( ),7/8(-), Поэтому они боятся неправильного подключения, что приведет к серьезным последствиям, таким как возгорание оборудования.


PoE switches, PoE switch, industrial PoE switch


ПOСтандартные требования к источнику питания E для оборудования PSE, такого как POПереключатели E и модули питания POE (источники питания POE) работают до тех пор, пока один из1/2( ),3/6(-), Или 4/5( ),7/8(-)Поддерживаются линии питания. Конечно, последняя 4-пара 802.3atТребуется стандарт. Оба они поддерживаются в одно и то же время. Требование к устройствам с питанием от POE заключается в том, что они должны поддерживать оба режима питания.


Как подключить коммутаторы PoE?

1.Если ваш коммутатор POE и модуль питания POE являются стандартными устройствами PSE, сетевой кабель не сгорит, если вы подключите беспроводную точку доступа или IP-камеру, указленную ниже. Стандартный процесс питания POE имеет процесс обнаружения, который гарантирует, что питание не подается на устройства с питанием, которые не являются стандартными.


PoE switches, PoE switch, industrial PoE switch


2. Если ваше оборудование PSE является сильным типом питания, вы должны внимательно проверить инструкции перед подключением. Посмотрите, есть ли контакт источника питания 1/2( ),3/6(-)Или 4/5( ),7/8(-). Если нет руководства, вы также можете использоватьМУльтиметрЧтобы определить, есть ли стабильность. Выход 12 В/24 В/48 В-это контакт источника питания. Выводка источника питания очищена, и оконечное устройство не может быть подключено напрямую. Беспроводная точка доступа или IP-камера на другом конце должны выяснить, каково входное напряжение и была ли изменена схема сетевого порта. Если он не был изменен, цепь сетевого порта может сгореть после подключения. Если схема не изменена, то необходим сепаратор POE.

Поймите два вышеуказанных момента, в инженерном приложении, перед проводкой сундук заполнен. Есть много нестандартных.УстройстваНа рынке. Если вам это нужно, вы можете выбратьУстройства PoEИ услуги по установке наОНВВеб-сайт.
