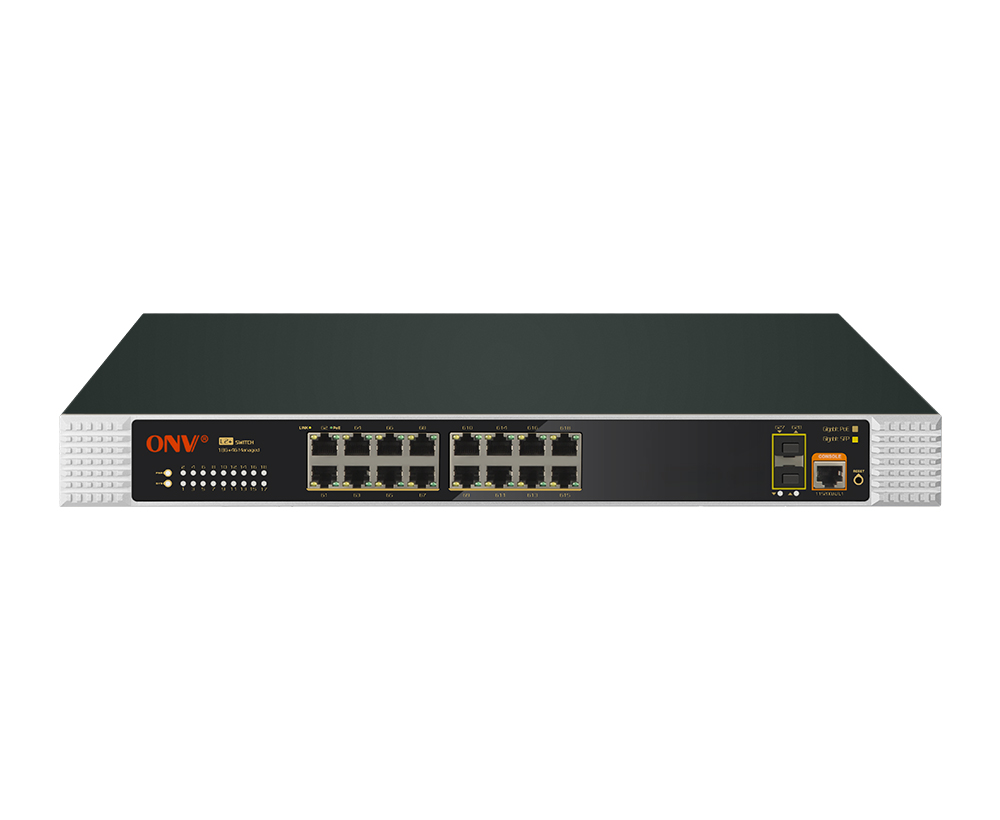

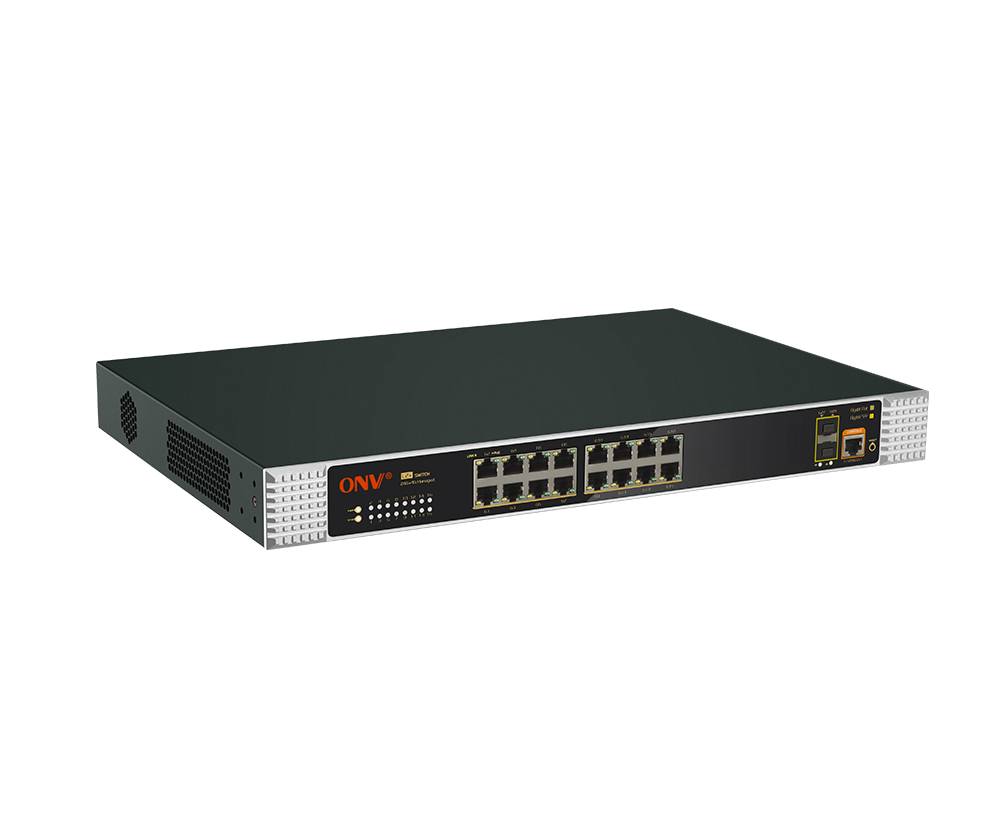

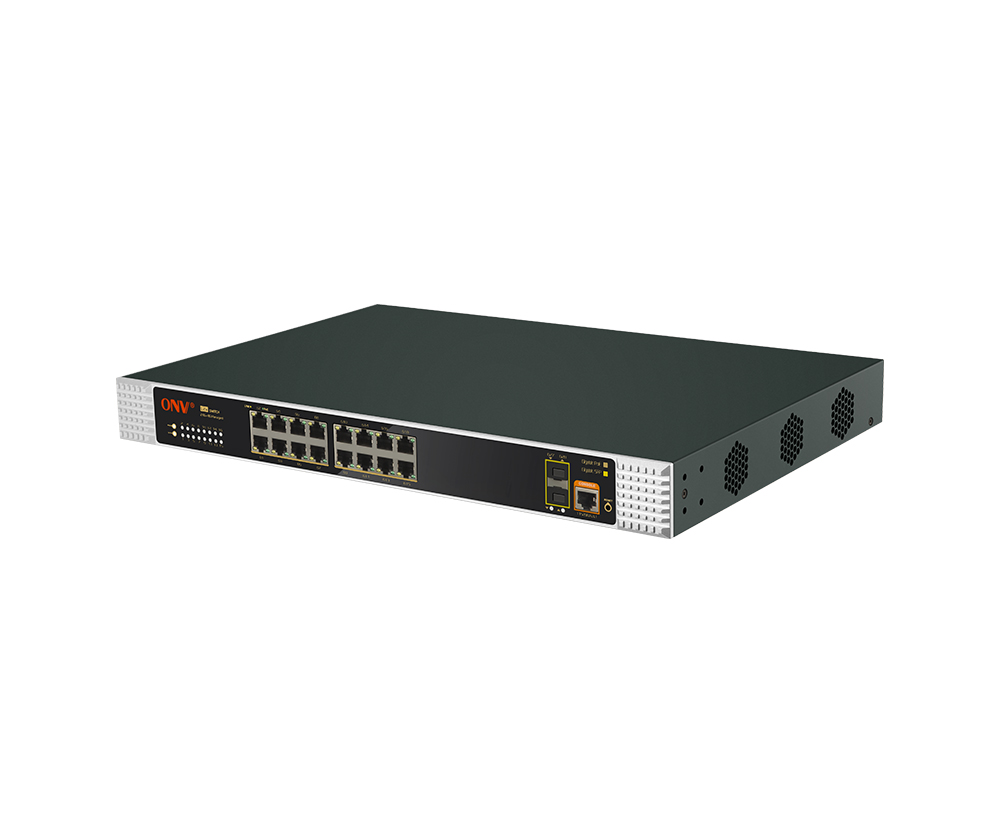

Gigabit 18-портовый управляемый L2 промышленный коммутатор PoE

Модель： ONV-IPS33018PFM

L2 управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 16*10/100/1000M и оптоволоконными портами SFP восходящей линии связи 2*100/1000M. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Он встроен в блок питания 250 Вт и шкаф 1U/19 дюймов.

Я хочу сделать запрос

Обзор
Техническая спецификация

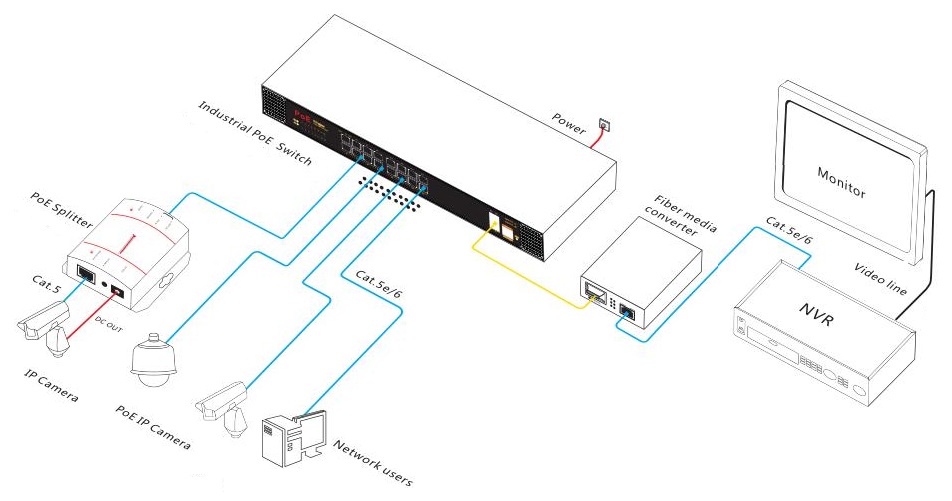

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33018PFM-этоГIgabit управлял промышленным оптоволоконным коммутатором PoE, независимо разработанным ONV. Он имеет адаптивное 16*10/100/1000Base-TПорты RJ45 и 2*100/1000Base-XВосходящийПорты волокна СФП. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE иМощность PoE с одним портом достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камеры, телефоны VoIP и промышленные датчики, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, электроэнергетики, горнодобывающей промышленности, металлургии и зеленой энергетики, промышленных сцен, таких как строительство, создавая экономическую и стабильную сеть связи.

ONV-IPS33018PFM имеет функцию управления сетью L2 + для поддержки IPV4/Управление IPV6,СTatic маршрутные пересылки, полная защита безопасности, полная ACL/Политика QoS и богатые функции VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/ RSTP/ MSTP (<50 мс) и ITU-T G.8032 (<20 мс) ERPS для повышения резервного копирования каналов и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить важную непрерывную связь приложений. В соответствии с потребностями приложения управление блоками питания PoE, управление потоком портов, разделение VLAN, STP, RSTP и другие конфигурации приложений могут выполняться с помощью методов управления сетью Web, CLI и SNMP.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇СГигабитная ПоддержкаRJ45ПортИВосходящийСФПКомбинация портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇Порт PoE поддерживает механизм приоритета. Когда оставшейся мощности недостаточно, приоритет отдается мощности порта с высоким приоритетом, чтобы избежать перегрузки устройства.

◇16* 10/100/1000База-Т RJ45Порты поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.

Безопасность

◇Изоляция порта и штормовой контроль.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Сильные возможности обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/РСТП/MSTP для устранения циклов уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR,СИС,Ссылка, L/A, иПОЭ.

◇Собственн-разработанный блок питания, высокая конструкция резервирования, обеспечивая длинное-Срок и стабильная выходная мощность PoE.

◇Низкое энергопотребление,ГГальванизированные стальной корпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

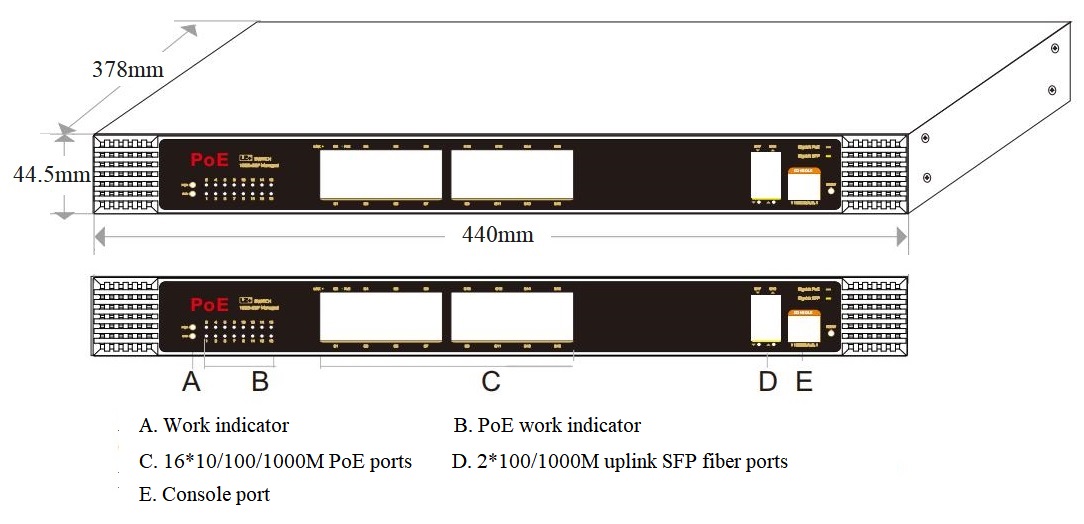

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	ВВстроенный блок питания
ONV-IPS33018PFM	L2 + управляемый промышленный оптоволоконный коммутатор PoE с портами RJ45 1610/100/1000M и2100/1000 мВосходящийОптоволоконные порты SFP.Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE.Это встроенный блок питания и 1U/19”Установка шкафа.	250 Вт
ONV-IPS33018PFM-at		400 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать отдельно.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	18-портовый гигабитный управляемый промышленный коммутатор PoE	1	Набор
	RJ45-DB9 Кабель адаптера	1	ПК
	Кабель питания переменного тока	1	ПК
	Монтажный комплект (подвесное ухо)	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33018PFM	ONV-IPS33018PFM-at
Характеристики интерфейса
Фиксированный порт	1 * порт консоли RS232 (115200,N,8,1) 2 порта волокна SFP uplink 100/1000Base-X (данные) 16 портов PoE 10/100/1000Base-T (данные/питание)
Порт Ethernet	Порт 1-16 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	52 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	26,78 Мпс
МАК	8 К
Буферная память	6 м
Джамбо рамка	9,6 К
Светодиодный индикатор	PoE: PoE (зеленый), тариф: скорость: (зеленый), порт волокна: L/A (зеленый),Мощность: PWR (желтый), Система: SYS (желтый), Сеть: Связь (желтый)
Переключатель сброса	Да
PoE & Электропитание
Порт PoE	Порт 1-16
Управление PoE	Конфигурация общего ограничения мощности источника питания PoE Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at
Пин электропитания	1/2( ) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Общее PWR/входное напряжение	250 Вт/(AC100-240V)	400 Вт/ (AC100-240V)
Потребляемая мощность	В режиме ожидания <16 Вт, полная нагрузка <240 Вт	В режиме ожидания <20 Вт, полная нагрузка <380 Вт
Электропитание	Встроенный источник питания, AC100 ~ 240 В, 50-60 Гц, 4,1 А	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 5,0 А
Входной порт питания	Порт переключателя сигнала тревоги,2 * входные порты питания переменного тока,2* DC48-57V входной портС Порт питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматически переключается на подключение постоянного тока при сбое питания.
Физический параметр
Операция Темп/Влажность	-40 ° C ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ° C ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	44037844,5 мм
Вес нетто/брутто	5,3 кг/6,1 кг	5,5 кг/6,3 кг
Установка	Настольный шкаф, 1U/19”
Сертификация & Гарантия
Молниезащита	IEC61000-4-3(RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ Уровень защиты: IP30, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Порт зеленый Ethernet Настройка энергосбережения Контроль шторма вещания на основе скорости порта Настройка температурной защиты порта, управление потоком IEEE 802.3x (полнодуплексный) Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.
Функция L3	Протокол ARP макс. 1024 записи Статическая маршрутизация/маршрутизация по умолчанию до 128 записей Управление сетью L2, управление двойным стеком IPV4/IPV6 Маршрутизация и пересылка L3, а также связь между различными сегментами сети и различными VLAN
Vlan	Конфигурация портов Access, Trunk, Hybrid VLAN на основе MAC, Voice VLAN, конфигурация QinQ 4K VLAN на основе порта, IEEE802.1q, VLAN на основе протокола
Агрегация портов	LACP, статическая агрегация, максимум 9 групп агрегации и 8 портов на группу.
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевой сетевой протокол	G.8032 (ERPS), не более 250 колец, не более 250 устройств на кольцо. Время восстановления менее 20 мс.
Многоадресный	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Перенаправление на основе потока, ограничение скорости на основе потока Фильтрация пакетов на основе потока, приоритетная отметка/примечание 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP Алгоритм планирования очереди (SP, WRR, SP WRR), Diff-Serv QoS
СКЛ	Выдача ACL на основе порта, ACL на основе порта и VLAN Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP Иерархическое управление пользователями и защита паролем Сертификация AAA, RADIUS и TACACS, лимит обучения MAC Аутентификация IEEE802.1X и MAC-адресов, проверка ARP Управление трансляцией шторма, резервное копирование для хост-данных, черные дыры Mac IP-MAC-VLAN-привязка портов, Anti-DoS атака, защита источников IP
DHCP	Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP
Управление	Просмотр статуса использования ЦП в реальном времени, SNMP V1/V2/V3 ONV-NMS управление кластером платформы (LLDP SNMP) Консоль/AUX модем/Telnet/ SSH2.0, конфигурация CLI Обнаружение состояния длины кабеля, часы NTP, восстановление одним ключом, LLDP Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP Обнаружение пинга, журнал работы системы, управление веб-сетью (HTTPS)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
