Управляемый промышленный PoE-коммутатор серии 2.5G L3-Промышленный коммутатор PoE

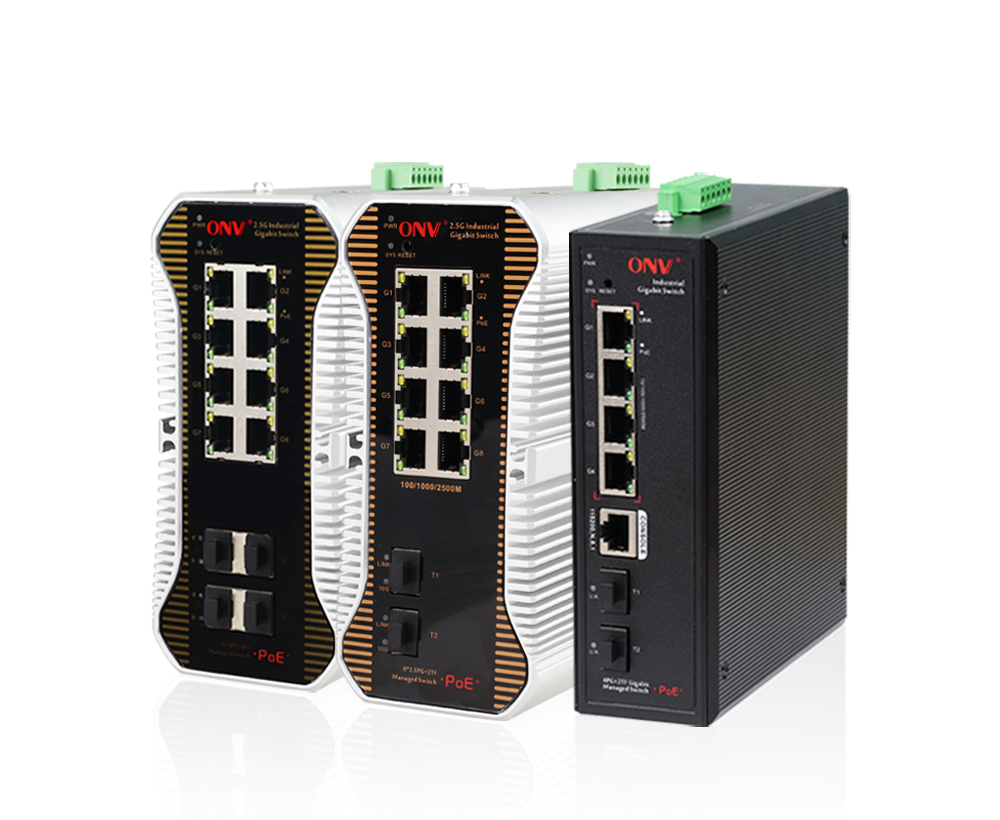

Управляемый промышленный PoE-коммутатор серии 2.5G L3

Модель： Серия 2.5G

Управляемый промышленный PoE-коммутатор уровня L3 с 8 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Порты 1-8 поддерживают стандарт PoE IEEE802.3 af/at. Поддерживается двойной резервный вход постоянного тока (подключение к терминалу Phoenix) и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

Промышленные PoE-коммутаторы серии 2.5G — это управляемые PoE-коммутаторы L3 с восходящим каналом 10G, разработанные компанией ONV. Они включают в себя различные конфигурации портов, такие как 4+2, 8+2 и 8+4, предназначенные для обеспечения высоконадежного решения для высокоскоростного доступа к сети в промышленных условиях, отвечающего строгим требованиям развертывания в различных сценариях промышленных сетей.

Высокоскоростной доступ, восходящий канал 10G

Поддержка портов RJ45 с автоматическим определением скорости 10/100/1000/2500Base-T, обратная совместимость с сетями 100M и 1G, удовлетворяющая потребности в высокоскоростной передаче данных для таких терминалов, как Wi-Fi 6/7, беспроводные точки доступа и сетевые карты 2.5G. Все порты восходящего канала используют оптоволоконные слоты 1/10G SFP+, обеспечивая высокоскоростной оптоволоконный восходящий канал для бесперебойной передачи данных, адаптируясь к потребностям высокоскоростной передачи данных на большие расстояния в промышленных сценариях. Разработанный специально для обеспечения беспроводного покрытия высокой плотности в промышленном масштабе, централизованной агрегации систем видеонаблюдения и сценариев доступа к интеллектуальным производственным сетям, он также широко используется в интеллектуальных энергосетях, таких как фотоэлектрические электростанции, ветровые электростанции и системы хранения энергии, помогая пользователям на заводах, в промышленных парках, шахтах, портах, транспортном и энергетическом секторах создавать стабильную и надежную промышленную сетевую основу.

Питание PoE, высокая эффективность и надежность

Порт PoE поддерживает стандарт IEEE 802.3af/at PoE с максимальной мощностью PoE 30 Вт на порт. Как стандартное устройство питания PoE, он может автоматически обнаруживать и идентифицировать совместимые устройства, обеспечивая питание промышленных беспроводных точек доступа, промышленных сетевых камер, промышленных VoIP-телефонов, систем видеонаблюдения и других терминалов по сетевым кабелям. В сценариях интеллектуальных энергосетей он может одновременно обеспечивать передачу данных и питание терминалов сбора данных инверторов, инспекционных роботов, камер видеонаблюдения, датчиков окружающей среды и других устройств, упрощая прокладку проводов на объекте и снижая эксплуатационные расходы. Подходит для промышленных сетей со строгими требованиями к высокоскоростному доступу 2,5G и высокоплотному питанию PoE, таких как автоматизация производства, интеллектуальные склады, промышленные парки, шахты, порты, транспорт, фотоэлектрические электростанции, ветровые электростанции и станции хранения энергии.

Управление на уровне 3, мощная функциональность

Поддерживает функции управления сетью на уровне L3, включая управление стеком протоколов IPv4/IPv6, динамическую маршрутизацию и пересылку, комплексные механизмы защиты, надежные политики ACL/QoS и богатый функционал VLAN для удовлетворения сложных требований к конфигурации сервисов промышленных сетей. Поддерживает несколько протоколов резервирования сети: STP/RSTP/MSTP (<50 мс) и ERPS (<20 мс), повышая резервирование каналов связи и надежность сети. Быстро восстанавливает связь в случае одностороннего сбоя сети, обеспечивая бесперебойную связь для критически важных промышленных приложений. В конфигурациях кольцевых сетей интеллектуальных энергосистем он обеспечивает самовосстановление каналов связи на уровне миллисекунд в случае сбоя в фотоэлектрических зонах, башнях ветряных турбин или контейнерах для хранения энергии, гарантируя нулевое прерывание диспетчерских команд и данных мониторинга. Предоставляет множество методов управления сетью, таких как Web, CLI, SNMP и Telnet, что позволяет гибко настраивать приложения, такие как управление питанием PoE, управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP и политики безопасности. Он соответствует промышленным стандартам электромагнитной совместимости, обладает широким диапазоном рабочих температур и может адаптироваться к длительной стабильной работе в суровых условиях.

ОСОБЕННОСТИ

Усовершенствованная аппаратная архитектура и мощные вычислительные возможности:

◇ Поддержка неблокирующей пересылки на линейной скорости для более плавной передачи данных.

◇ Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком с обратным давлением.

◇ Использование передовой аппаратной архитектуры, предлагающей гибкие комбинации портов доступа 1/2,5G и интерфейсов восходящей связи 10G SFP+ во всей серии. Удовлетворяет потребностям высокоскоростной передачи данных в сетях различного размера, специально разработан для сценариев, связанных с передачей больших объемов данных, высокопроизводительными сетями и развертыванием сетей большой пропускной способности. Обладает мощными вычислительными возможностями и гибкой расширяемостью портов, помогая создавать эффективное и стабильное ядро сети.

nИнтеллектуальный источник питания PoE

◇ Порт 2.5G RJ45 поддерживает питание PoE, удовлетворяя потребности в питании PoE в таких сценариях, как системы видеонаблюдения, системы телеконференций и беспроводные сети.

◇ Поддержка функций управления сетью PoE, позволяющая включать/выключать PoE, отслеживать состояние питания портов и планировать время работы через конфигурацию управления сетью.

◇ Соответствует стандарту IEEE802.3af/at PoE, автоматически распознает устройства PoE и подает питание, не повреждая устройства без поддержки PoE. Максимальная выходная мощность PoE на порт составляет 30 Вт.

Высокие возможности обработки бизнес-данных

◇ Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и обеспечения резервирования канала связи.

◇ Поддержка IEEE802.1Q VLAN; пользователи могут гибко разделять VLAN, голосовые VLAN и конфигурацию QinQ в соответствии со своими потребностями.

◇ Поддерживаются три режима приоритета: QoS, на основе портов, 802.1P и DSCP, а также четыре алгоритма планирования очереди: Equ, SP, WRR и SP+WRR.

◇ Поддерживается протокол многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям.

◇ Поддерживается ACL для фильтрации пакетов данных путем настройки операций обработки правил соответствия и временных разрешений, а также предоставляются гибкие политики контроля доступа к безопасности.

◇ Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала связи, обеспечения балансировки нагрузки, резервирования канала связи и повышения надежности канала связи.

Безопасность

◇ Поддерживается четырехсторонняя функция привязки IP+MAC+Port+VLAN.

◇ Поддерживается изоляция портов и подавление широковещательных штормов портов.

◇ Поддерживается аутентификация 802.1X, предоставляется функция аутентификации для компьютеров в локальной сети и управление статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильная и надежная работа

◇ Сертификаты CE, FCC, RoHS.

◇ Удобная панель управления отображает состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇ Низкое энергопотребление, корпус из оцинкованной стали и отличное рассеивание тепла гарантируют стабильную работу коммутатора.

Простое управление и техническое обслуживание

◇ Поддержка мониторинга ЦП, памяти и обнаружения Ping.

◇ LLDP удобен для системы управления сетью для запроса и оценки состояния связи канала.

◇ RMON, системный журнал и статистика трафика портов удобны для оптимизации и преобразования сети.

◇ Использование HTTPS, SSLV3, SSHV1/V2 и других методов шифрования обеспечивает более безопасное управление.

◇ Различные методы управления и обслуживания, такие как веб-управление сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3) и т. д.

ИНФОРМАЦИЯ О ЗАКАЗЕ

Модель	Описание
ONV-IPS57064PFM	Управляемый промышленный PoE-коммутатор уровня L3 с 4 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Порты 1-4 поддерживают стандарт PoE IEEE802.3 af/at. Поддерживается двойной резервный вход постоянного тока (подключение к терминалу Phoenix) и монтаж на DIN-рейку.
ONV-IPS57108PFM	Управляемый промышленный PoE-коммутатор уровня L3 с 8 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Порты 1-8 поддерживают стандарт PoE IEEE802.3 af/at. Поддерживается двойной резервный вход постоянного тока (подключение к терминалу Phoenix) и монтаж на DIN-рейку.
ONV-IPS57128PFM	Управляемый промышленный PoE-коммутатор уровня L3 с 8 портами RJ45 10/100/1000/2500 Мбит/с и 4 оптоволоконными портами SFP+ 1/10G. Порты 1-8 поддерживают стандарт PoE IEEE802.3 af/at. Они поддерживают двойной резервный вход постоянного тока (подключение через клемму Phoenix) и монтаж на DIN-рейку.
Оптический модуль	Описание
2630-G	Промышленный оптический модуль SFP, многомодовый двухволоконный кабель 1,25G 850 нм, дальность передачи: 550 м, 2 интерфейса LC, поддержка функции DDM и горячего подключения.
2632-G	Промышленный оптический модуль SFP, одномодовый двухволоконный кабель 1,25G 1310 нм, дальность передачи: 20 км, 2 интерфейса LC, поддержка функции DDM и горячего подключения.
2612-T-G	Промышленный оптический модуль SFP, одномодовый одноволоконный кабель 1,25G TX1310 нм, дальность передачи: 20 км, 1 интерфейс LC, поддержка функции DDM и горячего подключения.
2613-R-G	Промышленный оптический модуль SFP, одномодовый одноволоконный кабель 1,25G TX1550 нм, дальность передачи: 20 км, 1 интерфейс LC, поддержка функции DDM и горячего подключения.
2633	Оптический модуль SFP 1,25G для подключения к порту RJ45 10/100/1000M (SFP-RJ45), дальность передачи: 100 м.
6630-G	Промышленный оптический модуль SFP+, многомодовый двухволоконный кабель 10G 850 нм, дальность передачи: 300 м, 2 интерфейса LC, поддержка функции DDM и горячего подключения.
7832-G	Промышленный оптический модуль SFP+, одномодовый двухволоконный кабель 10G 1310 нм, дальность передачи: 20 км, 2 интерфейса LC, поддержка функции DDM и горячего подключения.
7832-33-G	Промышленный оптический модуль SFP+, одномодовый одноволоконный кабель 10G TX1330 нм, дальность передачи: 20 км, 1 интерфейс LC, поддержка функции DDM и горячего подключения.
7832-27-G	Промышленный оптический модуль SFP+, одномодовый оптоволоконный кабель 10G TX1270 нм, дальность передачи: 20 км, 1 интерфейс LC, поддержка функции DDM и горячего подключения.
Источник питания	Описание
GWS-DP60-48	Промышленный источник питания мощностью 60 Вт для DIN-рейки (одноканальный) Входное напряжение: AC100V-240V 50-60Hz, 1.6A, Выходное напряжение: DC48V, 1.25A, Рабочая температура: от -40℃ до 70℃
GWS-DP120-48	Промышленный источник питания мощностью 120 Вт для DIN-рейки (одноканальный) Входное напряжение: AC100V-240V 50-60Hz, 2.3A, Выходное напряжение: DC48V, 2.5A, Рабочая температура: от -40℃ до 70℃
GWS-DP240-48	Промышленный источник питания мощностью 240 Вт для DIN-рейки (одноканальный) Входное напряжение: AC100V-240V 50-60Hz, 3.0A, Выходное напряжение: DC48V, 5.0A, Рабочая температура: от -40℃ до 70℃

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS57064PFM	ONV-POE57108PFM	ONV-POE57128PFM
Фиксированный порт	4 порта PoE 10/100/1000/2500 Мбит/с 2 оптоволоконных порта 1/10G SFP+	8 порта PoE 10/100/1000/2500 Мбит/с 2 оптоволоконных порта 1/10G SFP+	8 порта PoE 10/100/1000/2500 Мбит/с 4 оптоволоконных порта 1/10G SFP+
Порт управления	1 консольный порт
Кнопка сброса	1 кнопка сброса
Режим пересылки	Сохранение и пересылка (полная скорость передачи данных)
Пропускная способность коммутации	160 Гбит/с (неблокирующий режим)	160 Гбит/с (неблокирующий режим)	240 Гбит/с (неблокирующий режим)
Скорость пересылки при 64 байтах	44,64 млн пакетов в секунду	59,52 млн пакетов в секунду	89,28 млн пакетов в секунду
MAC-адрес	16K	16K	32K
Буферная память	12M	12M	16M
Jumbo Frame	12K
Рабочая температура/ влажность	-40°C~+80°C, 5%~90% относительной влажности без конденсации
Температура/ влажность хранения	-40°C~+85°C, 5%~95% относительной влажности без конденсации
Габариты	16514854 мм	16615075 мм	16615075 мм
Вес нетто	0,85 кг/ 1,05 кг	1,8 кг/ 2,1 кг	1,8 кг/ 2,1 кг
Защита от молнии	IEC61000-4-3 (RS): 10 В/м (80-1000 МГц) FCC Часть 15/CISPR22 (EN55022): Класс A IEC61000-6-2 (Общий промышленный стандарт) Уровень защиты: IP40, Молниезащита: 6 кВ 8/20 мкс IEC61000-4-12/18 (Ударная волна): CM2,5 кВ, DM1 кВ IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (Затухающие колебания): 30 А/м, 1 МГц IEC61000-4-16 (Передача синфазного сигнала): 30 В, 300 В, 1 с IEC61000-4-6 (Радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-2 (ESD): контактный разряд ±8 кВ, разряд в воздухе ±15 кВ IEC61000-4-4 (EFT): Силовой кабель: ±4 кВ, кабель передачи данных: ±2 кВ IEC61000-4-8 (Магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1-3 с IEC61000-4-5 (Перенапряжение): Силовой кабель: CM±4 кВ/DM±2 кВ, кабель передачи данных: ±4 кВ
Механические Xарактеристики	IEC60068-2-6 (Антивибрационная защита), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Защита от свободного падения)
Стандарт PoE	IEEE802.3af/at
Управление PoE	Отображение рабочего состояния PoE порта, включение/выключение PoE порта
Контакты питания	1/2 (+), 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE802.3 af/at
Входное напряжение/Интерфейс	Промышленный терминал Phoenix 6P DC44-57V, поддержка защиты от обратной полярности
Питание	Нет, опционально доступны промышленные блоки питания 48 В/60 Вт, 48 В/120 Вт, 48 В/240 Вт
Установка	Настольный, DIN-рейка 35 мм
Сертификация	Марка CE, коммерческое применение, CE/LVD EN62368-1, FCC Part 15 Class A, RoHS
Гарантия	5 лет гарантии, пожизненное техническое обслуживание
Функция управления сетью
Интерфейс	Управление потоком данных в реальном времени (интервал потока) Подавление широковещательных штормов на основе скорости порта Конфигурация и отображение состояния энергосберегающего порта EEE Green Ethernet Управление потоком IEEE802.3x (полный дуплекс), механизм защиты от исключений порта Цифровая диагностика в реальном времени с использованием оптического модуля SFP DDMI Ограничение скорости пакетного трафика на входящих и исходящих портах; минимальная гранулярность составляет 16 Кбит/с, максимальная — 1 Гбит/с
Функция L3	Поддержка маршрутизации IPv4 с равной стоимостью. Поддержка Pingv6, Telnetv6, TFTPv6, DNSv6 и ICMPv6. Поддержка протокола NG с максимальным количеством записей 1000. Поддержка протокола ARP с максимальным количеством записей 1000. Поддержка IPv4/IPv6 VRRP с максимальным количеством групп 255 для каждого. Поддержка интерфейсов IPv4/IPv6 VLANIF с максимальным количеством 64 для каждого. Поддержка функций управления сетью уровня L3 и управления двойным стеком IPv4/IPv6. Поддержка динамической маршрутизации IPv4, RIPv1/v2 и OSPFv2 с 2000 записями маршрутов. Поддержка маршрутизации, пересылки и связи на уровне 3 между различными сегментами сети и VLAN. Поддержка статических и маршрутов по умолчанию IPv4/IPv6 с максимальным количеством 64 записей на протокол.
VLAN	Поддержка голосовых VLAN, поддержка конфигурации QinQ, IEEE 802.1q Поддержка конфигураций портов доступа, транковых и гибридных портов Поддержка протокола GVRP VLAN, поддержка VLAN на основе портов (4K) Поддержка протокольных VLAN, поддержка VLAN на основе MAC-адресов
Агрегация портов	Динамическая агрегация LACP, статическая агрегация, максимум 5 групп агрегации и максимум 8 портов на группу.
Spanning Tree	Защита BPDU STP, фильтрация BPDU и пересылка BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевая сеть ERPS	Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032
Многоадресная рассылка	Многоадресная VLAN, быстрый выход пользователя из системы, MLD Snooping, MVR (регистрация многоадресных VLAN), IGMP Snooping v1/v2/v3 и до 256 многоадресных групп
Зеркалирование	Двунаправленное зеркалирование трафика для базовых портов зеркалирование «один к нескольким», поддержка до 4 сессий портов
QoS	Алгоритм планирования очередей (SP, WRR, SP+WRR), 8*выходных очередей для каждого порта, отображение приоритетов 802.1p/DSCP Ограничение скорости на основе потоков, перенаправление на основе потоков, фильтрация пакетов на основе потоков, QoS с дифференциальным обслуживанием, метка/примечание приоритета
ACL	Поддержка развертывания ACL на основе порта и VLAN. Поддержка фильтрации пакетов L2-L4, возможность сопоставления первых 80 байт пакета и предоставление определений ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д.
Безопасность	Черная дыра MAC-адресов, аутентификация IEEE 802.1X на основе портов и MAC-адресов, изоляция портов Аутентификация AAA, RADIUS и TACACS+ (только аутентификация, авторизация и учет не поддерживаются) Защита исходного IP-адреса, обнаружение вторжений ARP, защита от DoS-атак, механизм резервного копирования данных хоста Подавление широковещательных пакетов порта, функция четырехэлементной привязки IP+MAC+VLAN+порт, функция защиты источника IP Ограничение на изучение MAC-адресов, иерархическое управление пользователями и защита паролей, ограничение скорости ARP-пакетов SSL, обеспечивающий безопасную передачу данных; SSH 2.0, предоставляющий безопасный зашифрованный канал для входа пользователей
DHCP	DHCP-клиент, DHCP Snooping, DHCP-сервер
Управление	Обнаружение пинга, веб-управление сетью (HTTPS), настройка командной строки консоли/SSH/Telnet/CLI, определение длины кабеля HTTP, управление загрузкой и скачиванием файлов TFTP, SNMP V1/V2C/V3, управление кластером платформы ONV NMS (LLDP+SNMP) NTP-часы, журнал работы системы, восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени, протокол обнаружения канального уровня LLDP
Система	Веб-браузер: Google Chrome V42 или более поздняя версия, Mozilla Firefox 2.5 или более поздняя версия, Microsoft Internet Explorer 10 или более поздняя версия, кабель Ethernet категории 5 или выше. TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети, кабель Ethernet категории 5 или выше.
