10G uplink 24-портовый управляемый L3 промышленный коммутатор PoE-Промышленный коммутатор PoE

10G uplink 24-портовый управляемый L3 промышленный коммутатор PoE

Модель： ONV-IPS38248PFM

L3 управляемый промышленный коммутатор PoE с портами RJ45 12*10/100/1000M и 8*100/1000M восходящих портов SFP волокна и 4*1/10G восходящих портов SFP волокна. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

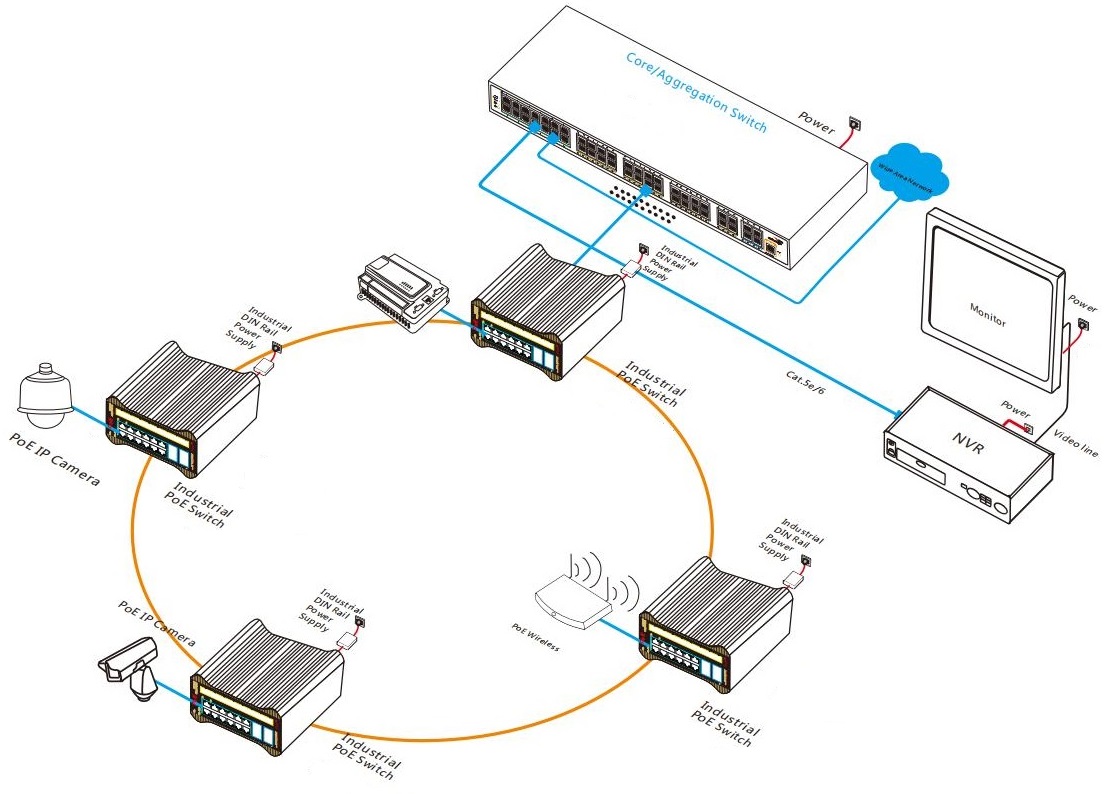

Применение
Документы
Сопутствующие товары

ОБЗОР

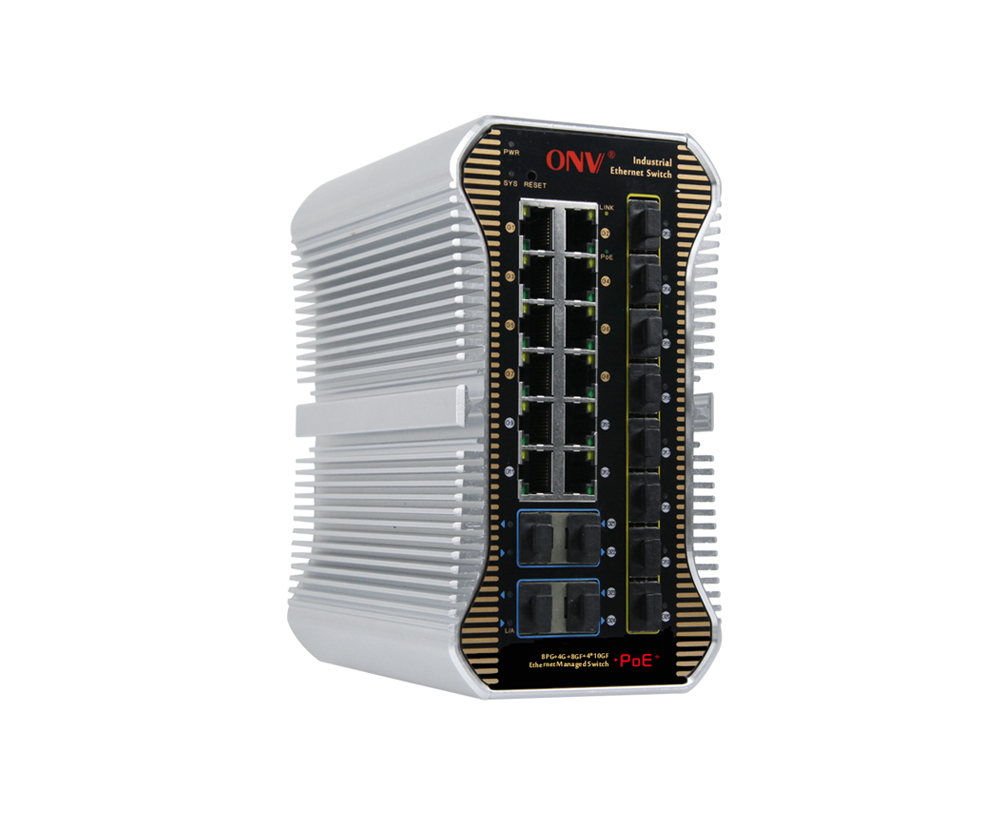

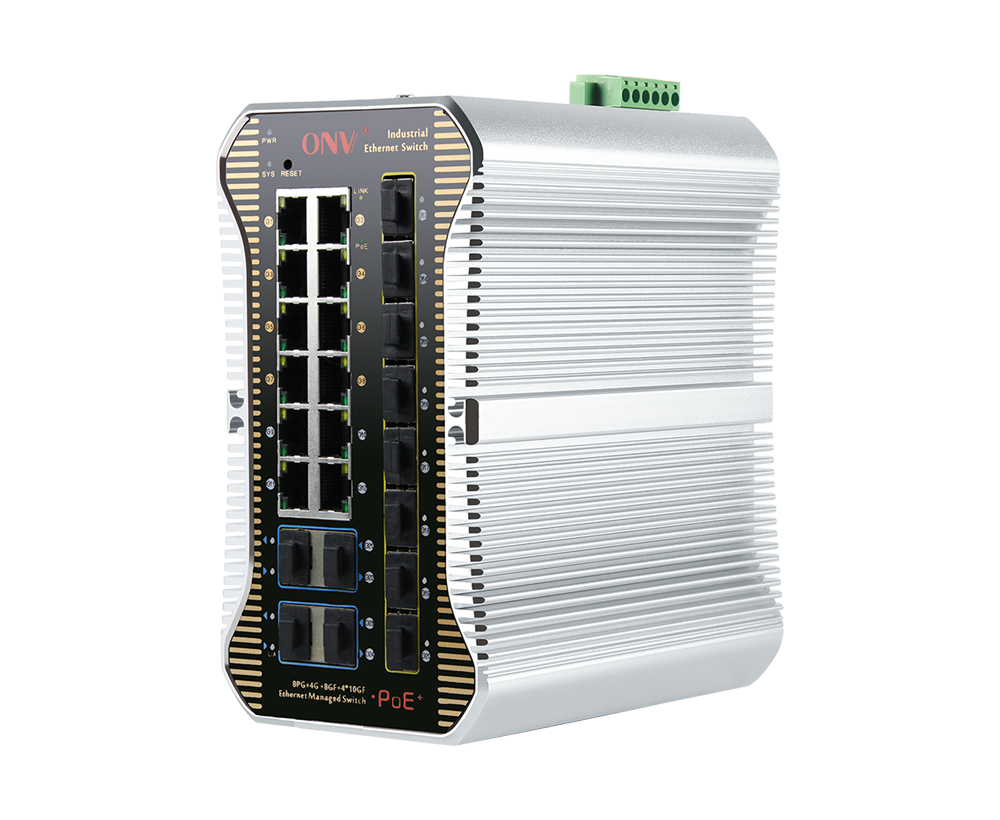

ONV-IPS38248PFM-это промышленный коммутатор PoE, управляемый восходящей линкой связи 10G, независимо разработанный ONV. Он имеет 12 портов * 10/100/1000Base-T адаптивных RJ45 и 8 портов волокна SFP uplink 100/1000Base-X и 4*1/10G uplink SFP +. Порт 1-8Может поддерживать стандарт IEEE 802,3 af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать устройства приема питания, соответствующие стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и промышленные датчики, через сетевой кабель. Он также соответствует сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для интеллектуальных перевозок, железнодорожного транзита, энергетики, горнодобывающей, нефтяной и промышленной сфер, таких как судоходство, металлургия и строительство экологически чистой энергии, образуя экономичную, стабильную и надежную сеть связи.

ONV-IPS38248PFMИмеет функции сетевого управления L3, поддерживает управление IPV4/ IPV6, полнолинейную пересылку скорости динамической маршрутизации, полный механизм защиты безопасности, идеальную стратегию ACL/QoS и богатые функции VLAN для легкого управления и обслуживания. Он имеет ведущую кольцевую сетевую технологию, поддерживает различные резервные кольцевые сетевые протоколы промышленного уровня, и все порты могут образовывать кольца. Он поддерживает цепь, звезду, двойную звезду, кольцо, касательное кольцо, пересекающее кольцо, связанное кольцо и время восстановления кольцевой сети в пределах 20 мс. Он обладает высокой надежностью, безопасностью и управляемостью для обеспечения надежной передачи ключевых данных. Он поддерживает удаленное управление и сотрудничает с платформой сетевого управления ONV-NMS для управления кластером для достижения полного процесса управления сетью слепых зон.

ОСОБЕННОСТЬ

Гигабитный доступ, uplink 1/10G SFP + оптоволоконный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇Поддержка гигабитного порта RJ45 и комбинации оптоволоконных портов SFP + uplink 1/10G, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇8 портов 10/100/1000Base-T RJ45 поддерживают питание PoE, что соответствует требованиям к питанию PoE для мониторинга безопасности, систем промышленной автоматизации, покрытия беспроводной сети и других сценариев.

Безопасность

◇Изоляция порта и штормовой контроль.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Сильные возможности обработки бизнеса

◇Поддержка промышленной кольцевой сети ERPS и STP/ RSTP/ MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR,СИС,Ссылка, ИПОЭ.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

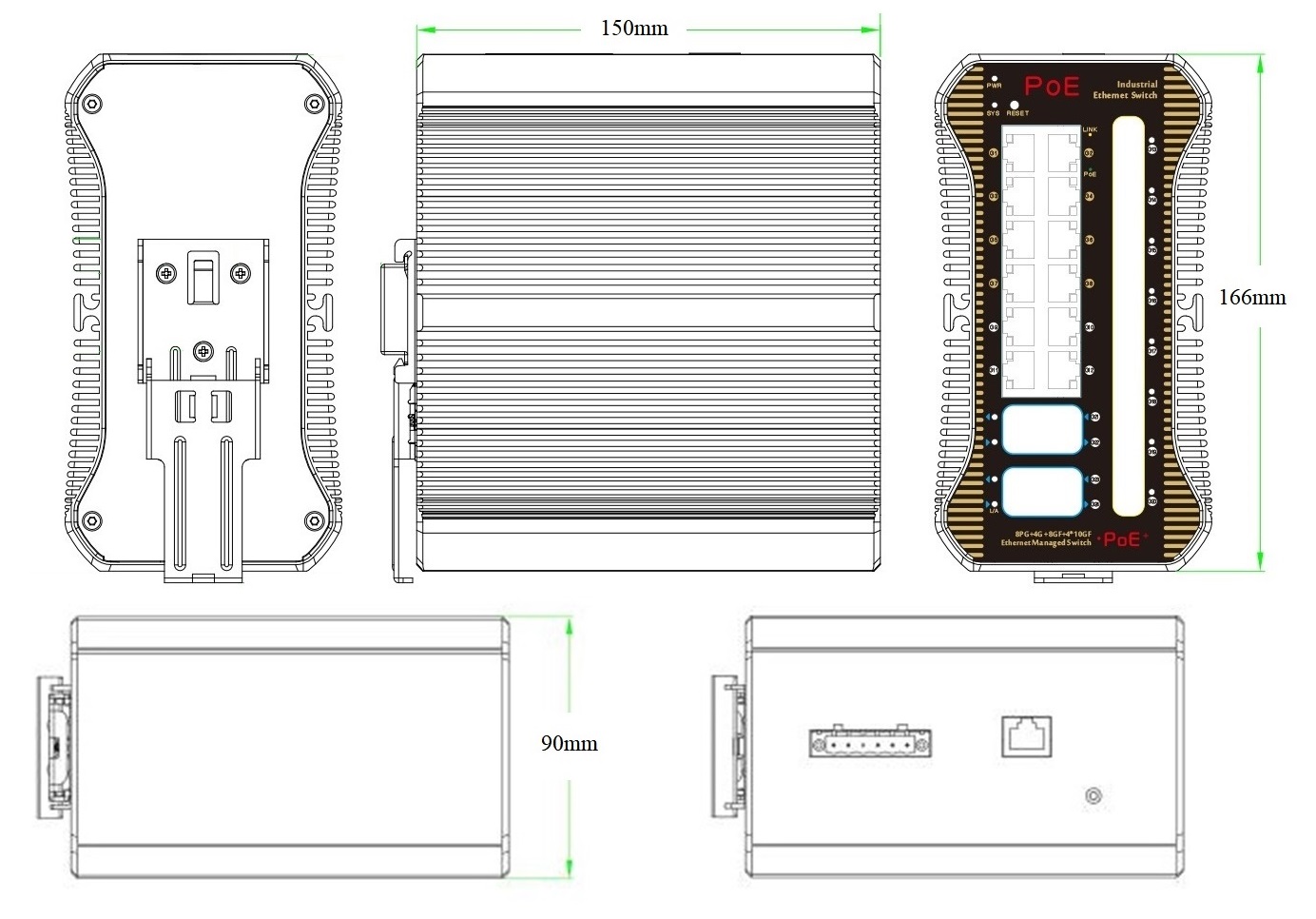

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS38248PFM	Л3Управляемый промышленный коммутатор PoE с 12 портами RJ45 10/100/1000M и 8 портами восходящего SFP 100/1000M и 4 портами восходящего SFP + волокна 1/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.	120 Вт/240 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	24-портовый 10G управляемый восходящей линкой промышленный коммутатор PoE	1	Набор
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
Оптический модуль 10G	6630-G	Промышленный оптический модуль SFP +, многорежимное двойное волокно 10G 850 нм, расстояние передачи: 300 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	7832-G	Промышленный оптический модуль SFP +, одномодовое двойное волокно 10G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	7832-33-G	Промышленный оптический модуль SFP +, одномодовое одиночное волокно 10G TX1330nm/ RX1270nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	7832-27-G	Промышленный оптический модуль SFP +, одномодовое одиночное волокно 10G TX1270nm/ RX1330nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

120W DIN-рейка промышленного питания

GWS-DP120-48

DIN-рейка 120 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 2.3A

Выходное напряжение: DC48V, 2.5A

Рабочая температура: от-40 ℃ до 70 ℃

ПК

240 Вт DIN рейка промышленного питания

GWS-DP240-48

DIN-рейка 240 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60Hz, 3.0A

Выходное напряжение: DC48V, 5.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ОНВ-IPS33108ПФМ	Управляемый L2 + промышленный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящего сигнала 2100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33148ПФМ	Управляемый L2 + промышленный коммутатор PoE с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33168ПФМ	Управляемый L2 + промышленный коммутатор PoE с 8 портами RJ45 10/100/1000M и 8 оптоволоконными портами SFP восходящей линии связи 100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33168ПФМ-4 ГФ	Управляемый L2 + промышленный коммутатор PoE с портами RJ45 1210/100/1000M и оптоволоконными портами SFP восходящей линии связи 4100/1000M. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS36168ПФМ	Управляемый L2 + промышленный коммутатор PoE с портами RJ45 1210/100/1000M и оптоволоконными портами SFP + 41/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он может поддерживать двойной резервный вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS36248ПФМ	L2 + управляемый промышленный коммутатор PoE с портами RJ45 1210/100/1000M и 8100/1000M восходящий SFP оптоволоконные порты и 4*1/10G восходящий SFP + оптоволоконные порты. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он поддерживает двойной вход источника питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS38248PFM
Характеристики интерфейса
Фиксированный порт	Порт переключателя сигнала тревоги отключения питания (НЕПОСТУПНЫЙ) 1 * порт RS232 консоли (115200, N, 8,1) 4 порта SFP для восходящей линии связи 1/10G (данные) 8 портов PoE 10/100/1000Base-T (данные/питание) 4 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 8 портов волокна СФП уплинк * 100/1000Басе-С (данные) 2 комплекта V , V-резервных портов питания постоянного тока (промышленный терминал Phoenix 6P)
Порт Ethernet	Порт 1-12 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порты стекловолокна 1/10Г СФП, дефолт никакой включают оптически модуль (опционный одиночн-режим/многомодовое, одиночное волокно/модуль двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, 0-300 м (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Тип управления сетью	L3
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	176Гбит/с(Не блокирующий)
Скорость переадресовки @ 64 байт	89,28Мппс
ЦПУ	500 МГц
DRAM	2G
ВСПЫШКА	128 м
МАК	32К
Буферная память	32М
Джамбо рамка	9,6 К
Светодиодный индикатор	Мощность: PWR (зеленый), Система: SYS (зеленый), Порт волокна: L/A (зеленый), PoE: PoE (ГReen), Сеть: Ссылка (желтый)
Переключатель сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Конфигурация общего ограничения мощности источника питания PoE Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at
Пин электропитания	1/2( )3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Потребляемая мощность	В режиме ожидания <15 Вт, полная нагрузка af<120 Вт, при <240 Вт

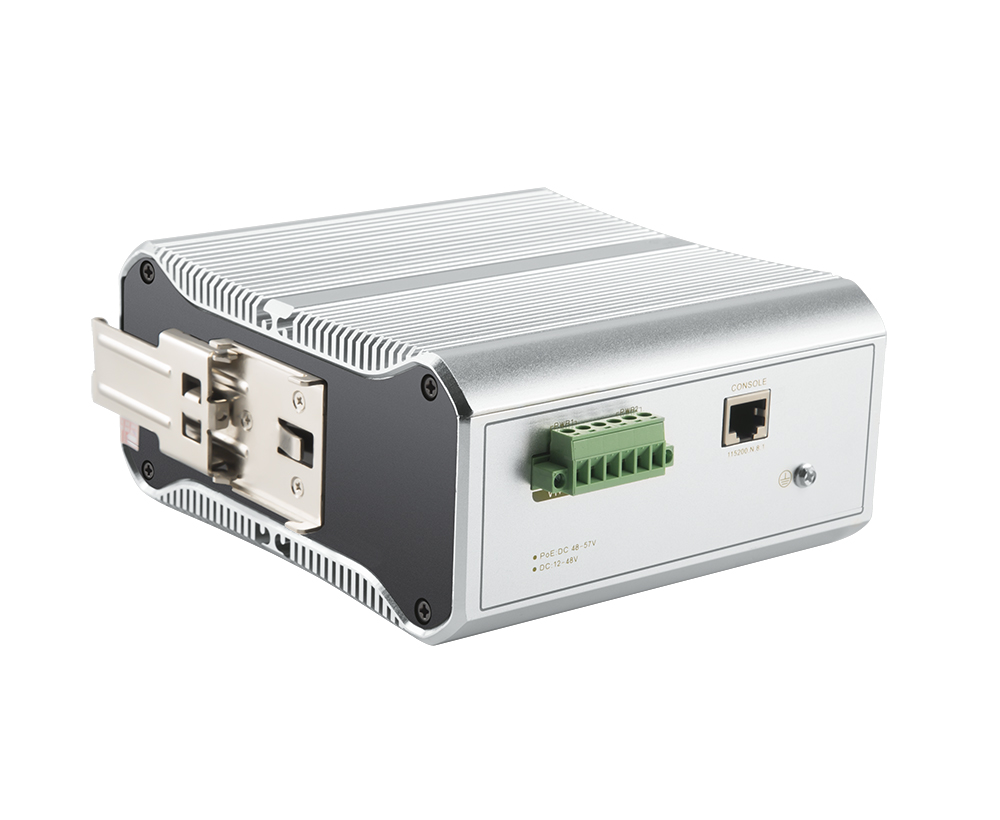

Входное напряжение/интерфейс	DC48-57V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.
Электропитание	Нет, опционный 48V/120W или 48V/240W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	16615090 мм
Вес нетто/брутто	2,1 кг/2,3 кг

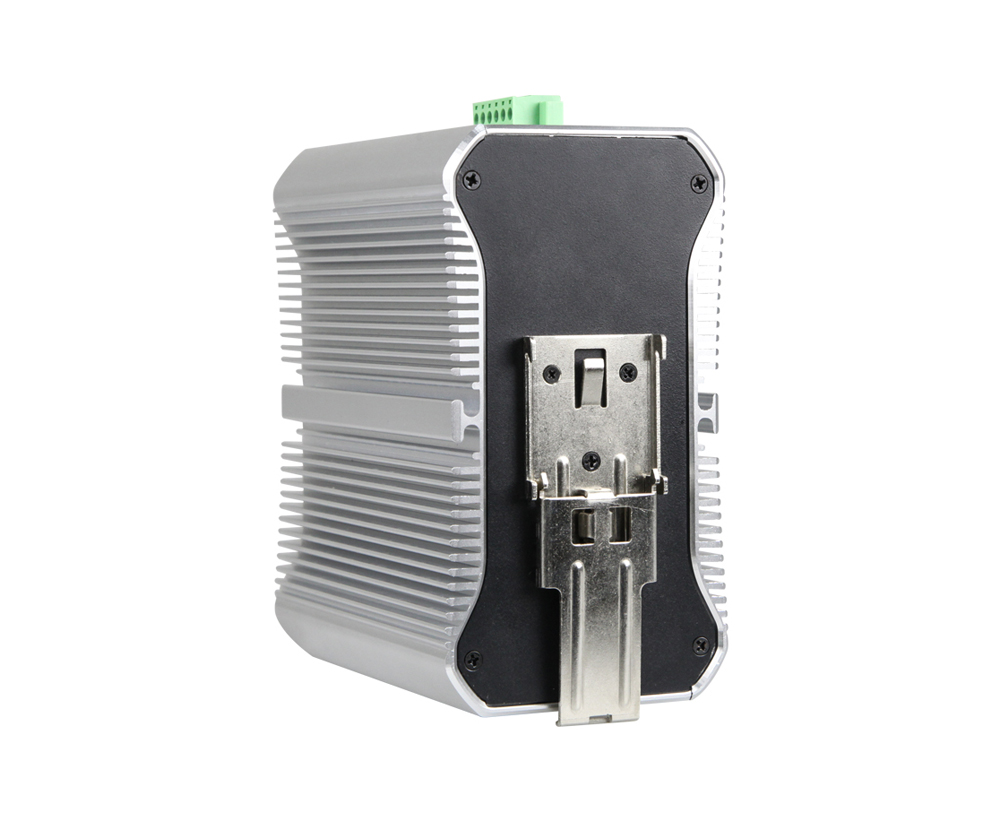

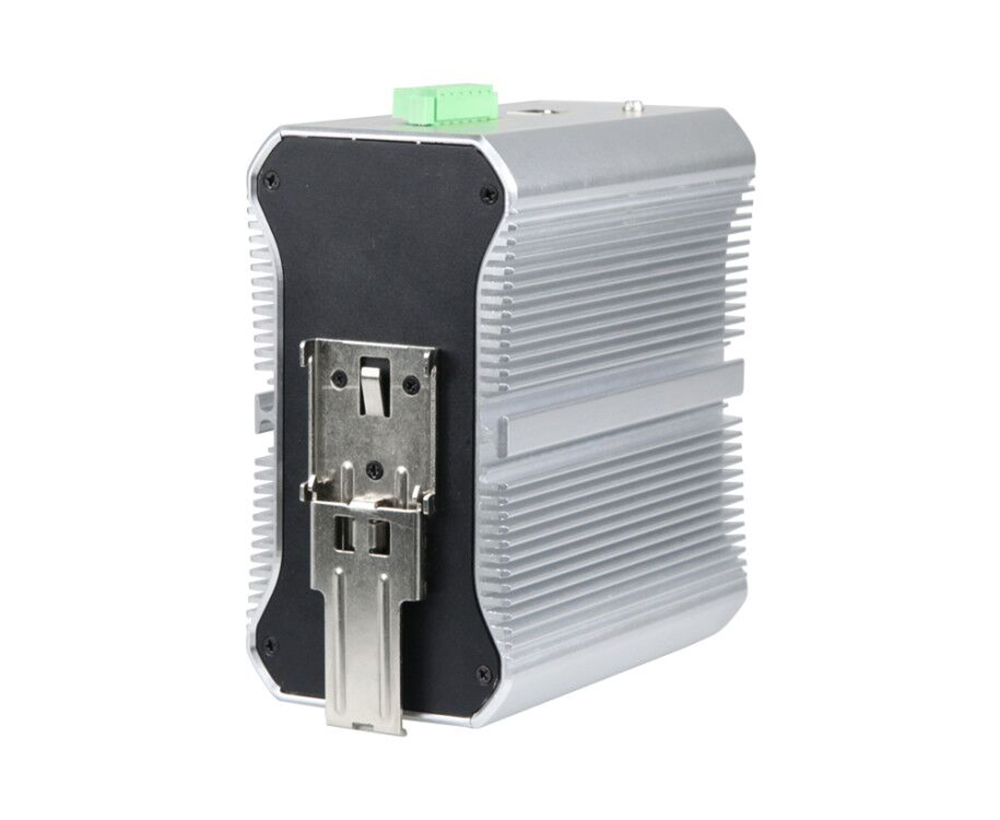

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ Уровень защиты: IP40, молниезащита: 6KV 8/20us IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (защита от вибрации), IEC60068-2-27 (защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Порт зеленый Ethernet Настройка энергосбережения Контроль шторма вещания на основе скорости порта Настройка температурной защиты порта, управление потоком IEEE 802.3x (полнодуплексный) Ограничение скорости потока сообщений в порту доступа, размер мини-частиц составляет 64 Кбит/с.
Маршрутизация L3	Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 IPV4/IPV6 Интерфейс VLANIF поддерживает до 128 IPV4 Равная стоимость маршрутизации, протокол ARP макс. 1000 записей Статический маршрут IPV4/IPV6/маршрут по умолчанию поддерживает до 128 записей IPV4/IPV6 Максимальная группа VRRP 255, протокол NG макс. 1000 записей Функция управления сетью L3, управление двойным стеком IPV4/IPV6 Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 записей маршрутизации Динамическая маршрутизация IPV6 OSPFv3, BGP , RIPng, управление IPV6, 1000 записей маршрутизации Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN
Vlan	Конфигурации портов доступа, магистральных и гибридных портов VLAN на базе портов (4K), IEEE802.1q, конфигурация QinQ Голосовой VLAN, VLAN на основе протокола, VLAN на основе MAC-адреса
Агрегация портов	LACP, Статическое агрегирование, Максимум 12 групп агрегации и 8 портов на группу.
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевой сетевой протокол	G.8032 (ERPS), время восстановления менее 20 мс. 250 колец максимум, максимум 250 устройств на кольцо.
Многоадресный	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 1024 группы многоадресной рассылки, Быстрый выход
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Перенаправление на основе потока, ограничение скорости на основе потока Фильтрация пакетов на основе потока, приоритетная отметка/примечание 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP Алгоритм планирования очереди (SP, WRR, SP WRR), Diff-Serv QoS
СКЛ	Выдача ACL на основе порта, ACL на основе порта и VLAN Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
