Модель

ONV-IPS36028FM

Характеристики интерфейса

Фиксированный порт

1 * порт консоли (115200,N,8,1)

2 * AC100-240V входные порты питания

Порт переключателя сигнала тревоги отключения питания (НЕПОСТУПНЫЙ)

4 порта SFP для восходящей линии связи 1/10G (данные)

24 порта * 10/100/1000Base-T RJ45 (данные)

2 * DC12-48V входные порты питания (поддержка защиты от обратного хода)

Порт Ethernet

Порт 1-24 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP(≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP(≤ 100 метров)

1000BASE-T:Кошка5еИлиПозже UTP(≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, 850 нм/0-300 м (10G), однорежимный: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

176 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

95,23 Мпс

ЦП (Гц)

500 м

DRAM

2G

ВСПЫШКА

128 м

МАК

32 К

Буферная память

32 м

Джамбо рамка

9,6 К

Светодиодный индикатор

Мощность: PWR (желтый), Система: SYS (желтый), Сеть: Связь (желтый), Порт волокна: L/A (зеленый)

Переключатель сброса

Да

Электропитание

Общее PWR/входное напряжение

60 Вт (AC100-240V)

Потребляемая мощность

В режиме ожидания <25 Вт, полная нагрузка <45 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 0,65 А

Входной порт питания

Порт переключателя сигнализации, 2 * входные порты переменного тока, 2 * DC12-48V входные порты

Конструкция порта питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматическое переключение на подключение постоянного тока при сбое питания.

Физический параметр

Операция Темп/Влажность

-40 ° C ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ° C ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

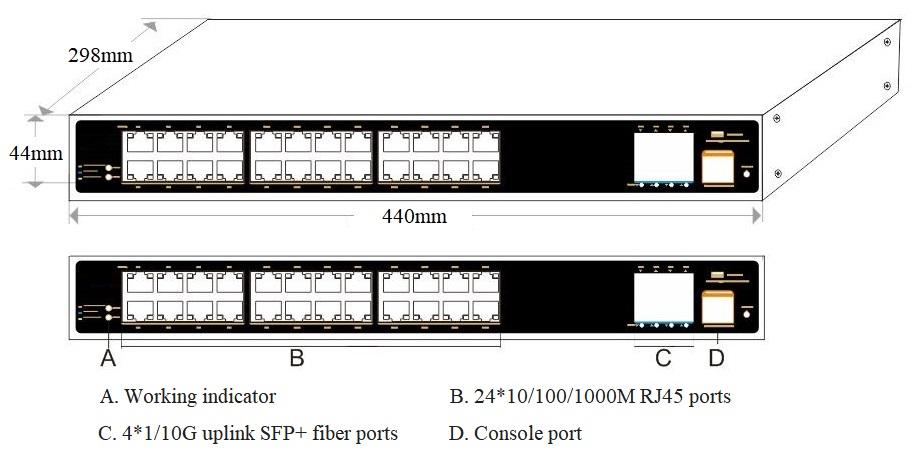

Размер (Д * Ш * В)

440*298*44 мм

Вес нетто/брутто

3,9 кг/4,7 кг

Установка

Настольный шкаф, 1U/19”

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3(RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22(EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2(ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

ММеханическийПКанты

IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Настройка температурной защиты порта

Без порта подключения автоматический спящий режим

Управление потоком IEEE 802.3x (полный дуплекс)

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

SFP оптический порт DDMI цифровой диагноз в реальном времени

Ограничение скорости пакетного трафика на входящих и исходящих портах, мини-гранулярность 64 Кбит/с

Функция L3

Протокол ARP, максимум 1024 записи

Статическая маршрутизация/маршрутизация по умолчанию, максимум 128 записей

Функция управления сетью L2, управление двумя стеками IPV4/IPV6

Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN

Vlan

VLAN на основе MAC, VLAN на основе протокола

Конфигурация портов Access, Trunk, Hybrid, GVRP VLAN протокол

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

Агрегация портов

Динамическая агрегация LACP, статическая агрегация, максимум 14 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Промышленный кольцевой сетевой протокол

G.8032 (ERPS), время восстановления менее 20 мс, максимум 255 колец, максимум 254 устройства на кольцо.

Многоадресный

MLD Snooping, Multicast VLAN, Быстрый выход из системы, IGMP Snooping v1/v2/v3, Макс. 1024 группы многоадресной рассылки

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Ограничение скорости на основе потока, перенаправление на основе потока

Алгоритм планирования очереди (SP, WRR, SP WRR)

Фильтрация пакетов на основе потока, 8 * выходных очередей каждого порта

802,1 p/DSCP сопоставление приоритетов, Diff-Serv QoS, Знак приоритета/примечание

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Защита адреса источника IP

Функция обнаружения вторжений ARP

Функция ограничения скорости сообщений ARP

Подавление широковещательных сообщений порта

Сертификация AAA, RADIUS и TACACS

SSL обеспечивает безопасность передачи данных

Anti-DoS атака, MAC-адрес черная дыра

Изоляция портов, механизм резервного копирования данных хоста
