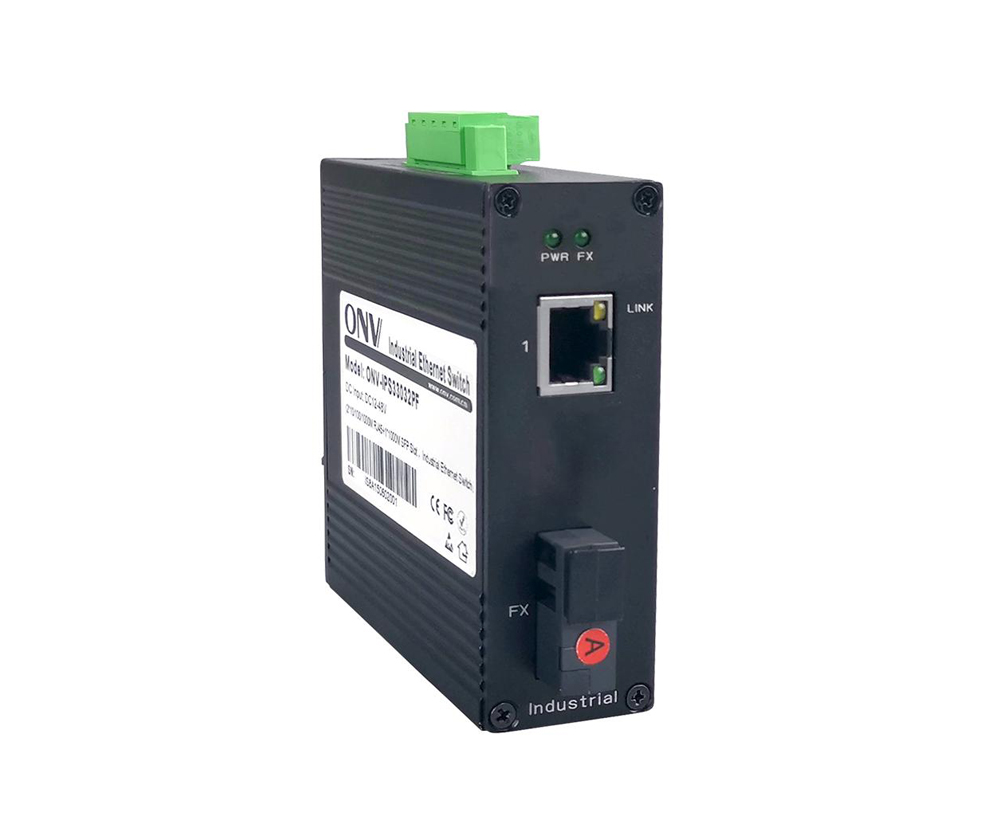

ONV-IPS33021FSЭто гигабитный промышленный EТернетОптоволоконный коммутатор независимо разработан ONV. Он имеет1* Порт 10/100/1000Base-T RJ45 и1* СК 1000Base-XВолокноПорт.Каждый порт может поддерживать пересылку на полной линейной скорости.
ONV-IPS33021FS имеет отличную адаптируемость к промышленной среде (включая механическую стабильность, адаптируемость к климату, адаптируемость к электромагнитной среде и т. Д.). Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, электроэнергетика, горнодобывающая промышленность, металлургия и строительство экологически чистой энергии, чтобы сформировать экономическую и стабильную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, простой в использовании
ОСОБЕННОСТЬ
Доступ к гигабитной линии, восходящий гигабитный оптический порт
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.
◇СПоддержкаГигабитRJ45ПортИСКВолокно рOrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.
Стабильно и надежно
◇ССС, СE, FCC, RoHS.
◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWRИЛинк.
◇Низкое энергопотребление,Без вентилятора, Алюминиевый корпус и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

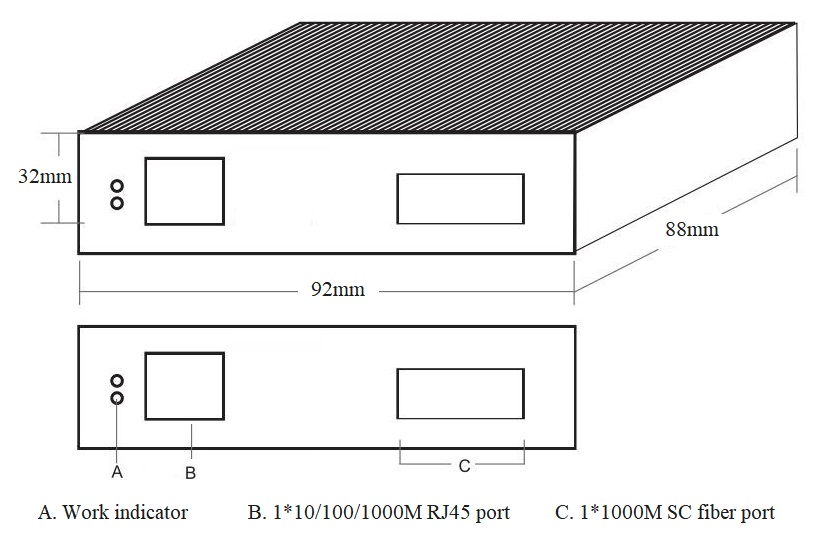

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS33021FS |
Неуправляемый промышленный коммутатор Ethernet с портом RJ45 1*10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
ONV-IPS33021FS-M |
Неуправляемый промышленный коммутатор Ethernet с портом RJ45 1*10/100/1000M и портом SC восходящей линии связи 1*1000M (многорежимный двухволоконно-оптический модуль 850 нм/0,5 км или 1310 нм/2 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
ONV-IPS33021FS-A |
Неуправляемый промышленный коммутатор Ethernet с портом RJ45 1*10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый оптоволоконный модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
ONV-IPS33021FS-B |
Неуправляемый промышленный коммутатор Ethernet с портом RJ45 1*10/100/1000M и оптоволоконным портом SC восходящей линии связи 1*1000M (одномодовый оптоволоконный модуль 1550 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
2-портовый гигабитный промышленный оптоволоконный коммутатор Ethernet |
1 |
НАБОР |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 гОPticalМодуль |
2630-Г |
Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
2632-G |
Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2612-Т-Г |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2613-Р-Г |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2612-T-G-SC |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2613-Р-Г-СК |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
МощностьМодуль |
2633 |
Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45. |
ПК |
ПНАШНИЙ ИСТОЧНИК
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
СВЯЗАННЫЙ ПРОДУКТ
|
Модель |
Описание |
|
ONV-IPS33064F |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS33064FG |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами 5*10/100/1000M RJ45 и оптоволоконным портом 1*1000M SFP. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS33064 |
Неуправляемый промышленный коммутатор Ethernet с 6 портами RJ45. 10/100/1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS33108 |
Неуправляемый промышленный коммутатор Ethernet с портами 10*10/100/1000M RJ45.. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS33108F |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS33128F |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 10*10/100/1000M и оптоволоконными портами SFP восходящего соединения 2*1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
Модель |
ONV-IPS33021FS |
|
Характеристики интерфейса |
|
|
ИсправленоПOrt |
1 *10/100/1000Base-T Порт RJ45(Данные) 1 * 1000Base-X восходящий оптоволоконный порт SC (данные) 2 комплекта V , V-резервный порт питания постоянного тока (терминал 5P Phoenix) |
|
Порт Ethernet |
Порт 1 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Оптический модуль по умолчанию-одномодовое двойное волокно 20 км, порт SC (Опционное одиночное волокно одиночного режима и модуль многорежимного двойного волокна оптически) |
|
Оптический кабель/расстояние |
Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T,IEEE 802.3i 10BaSe-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
10Гбит/с(Не блокирующий) |
|
ЭкспедированиеТариф @ 64 байт |
2,98Мппс |
|
МАК |
2К |
|
Буферная память |
2 м |
|
ДжамбоФРама |
9,2 К |
|
СИД Индикатор |
Мощность: PWR(ГРин),Сеть: Ссылка (YНижний) |
|
Электропитание |
|
|
Потребляемая мощность |
В режиме ожидания <3 Вт, полная нагрузка <5 Вт |
|
ВтОркингVOLTage |
Постоянный ток12-48V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты. |
|
Электропитание |
Нет, необязательно24V/24Вт Промышленный источник питания |
|
Физический параметр |
|
|
Операция TEMP/Влажность |
-40~+75° С,5%~90% относительной влажности без конденсации |
|
Хранение TEMP/Влажность |
-40~+85 ° С,5%~95% относительной влажности без конденсации |
|
Размер(Д * Ш * В) |
92*88*32Мм |
|
Вес нетто/брутто |
0,3Кг/0,4Кг |
|
Установка |
Рабочий стол, DIN-рейка 35 мм |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение) |
|
Сертификация |
CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
