Модель

ONV-POE36048PFM

Характеристики интерфейса

ИсправленоПOrt

1 * порт RS232 консоли (115200,N,8,1)

4 порта SFP для восходящей линии связи 1/10G (данные)

48 портов PoE 10/100/1000Base-T (данные/питание)

Порт Ethernet

Порт 1-48 может поддерживать автоматическое определение 10/100/1000BaseT, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Оптический кабель/расстояние

Многорежимный: 850 нм/0-500 м (1,25G), 0-300 м/ (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

176 Гбит/с (без блокировки)

Экспедирование

Скорость @ 64 байт

131 Мпс

ЦПУ

500 МГц

DRAM

4G

ВСПЫШКА

256 м

МАК

32 К

Буферная память

32 м

ДжамбоФРама

9,6 К

СИД Индикатор

Питание: PWR (желтый), Система: SYS (желтый), Сеть: Link/ Act (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, поддержка одного ключа для восстановления заводских настроек

PoE & Электропитание

ПOЕПорт

Порт 1-48

Управление PoE

Конфигурация общего ограничения мощности источника питания PoE

Задержка запуска питания, работа PoE и планирование времени

Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE

Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at

Пин электропитания

1/2( ) 3/6 (-)

Максимальная мощность на порт

30 Вт, IEEE 802,3 af/at

Общее PWR/входное напряжение

600 Вт/(AC100-240V)

Потребляемая мощность

В режиме ожидания <35 Вт, полная нагрузка <600 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А

Физический параметр

Операция TEMP/Влажность

-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение TEMP/Влажность

-40 ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации

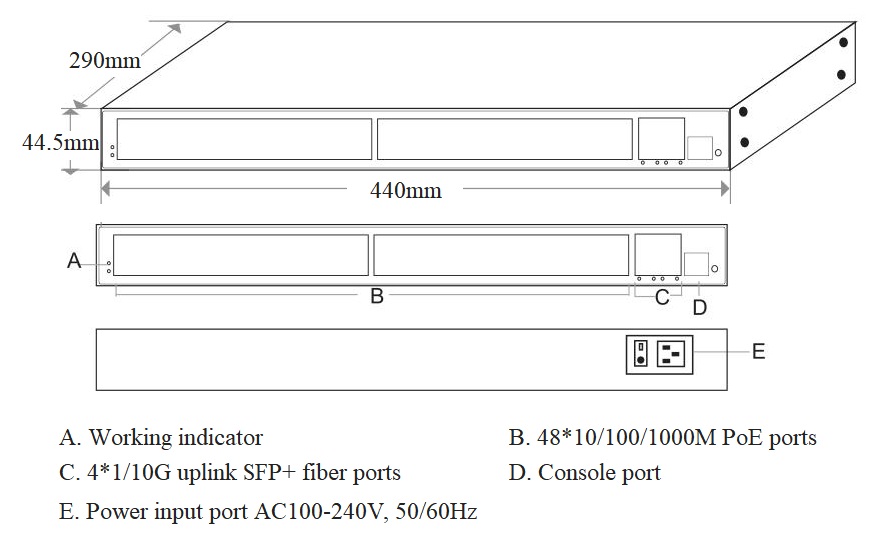

Размер(Д * Ш * В)

440*290*44,5 мм

Вес нетто/брутто

4,8 кг/5,7 кг

Установка

Настольный, шкаф 1U/19''

Сертификация & Гарантия

Молниезащита

Защита от молнии: 4KV 8/20us, уровень защиты: IP30

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

3 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Настройка температурной защиты порта

Управление потоком IEEE 802.3x (полный дуплекс)

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярности составляет 64 Кбит/с

Функция L3

Протокол ARP, максимум 1024 записи

Статический маршрут/маршрут по умолчанию макс. 128 записей

Функция управления сетью L2, управление IPV4/IPV6

Программная маршрутизация L3, пересылка на скорости проводов, поддержка связи между различными сегментами сети и различными VLAN

Vlan

4K VLAN на основе порта, IEEE802.1q

Конфигурация портов Access, Trunk, Hybrid

VLAN на основе MAC-адреса, конфигурация QinQ, Voice VLAN

ПортАGgregation

Динамическая агрегация LACP, статическая агрегация

Максимум 26 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Протокол кольцевой сети ERPS

G.8032 (ERPS), время восстановления менее 20 мс

255 Кольцо не более, макс. 524 устройства на кольцо.

Многоадресный

IGMP Snooping v1/v2/v3, макс. 1024 группы многоадресной рассылки

MLD Snooping, Multicast VLAN, Механизм быстрого выхода пользователя

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Фильтрация пакетов на основе потока, приоритетная отметка/примечание

Перенаправление на основе потока, ограничение скорости на основе потока

8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP

Diff-Serv QoS, алгоритм планирования очереди (SP, WRR, SP WRR)

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X и MAC-адреса

IP-MAC-VLAN-привязка порта, ограничение обучения MAC

Контроль широковещательного шторма, резервное копирование для базовой базы хоста

Черные дыры Mac, защита источника IP, Anti-DoS атака

SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP

Иерархическое управление пользователями и защита паролем

Сертификация AAA, RADIUS и TACACS, проверка ARP

DHCP

Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP

Управление

Журнал работы системы, протокол обнаружения канальных уровней

Часы NTP, определение длины кабеля, SNMP V1/V2/V3

Обнаружение пинга, управление веб-сетью (HTTPS)

ONV-NMS управление кластером платформы (LLDP SNMP)

Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Консоль/AUX модем/Telnet/ SSH2.0 Конфигурация командной строки

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
