Gigabit uplink 6-портовый управляемый коммутатор PoE L2

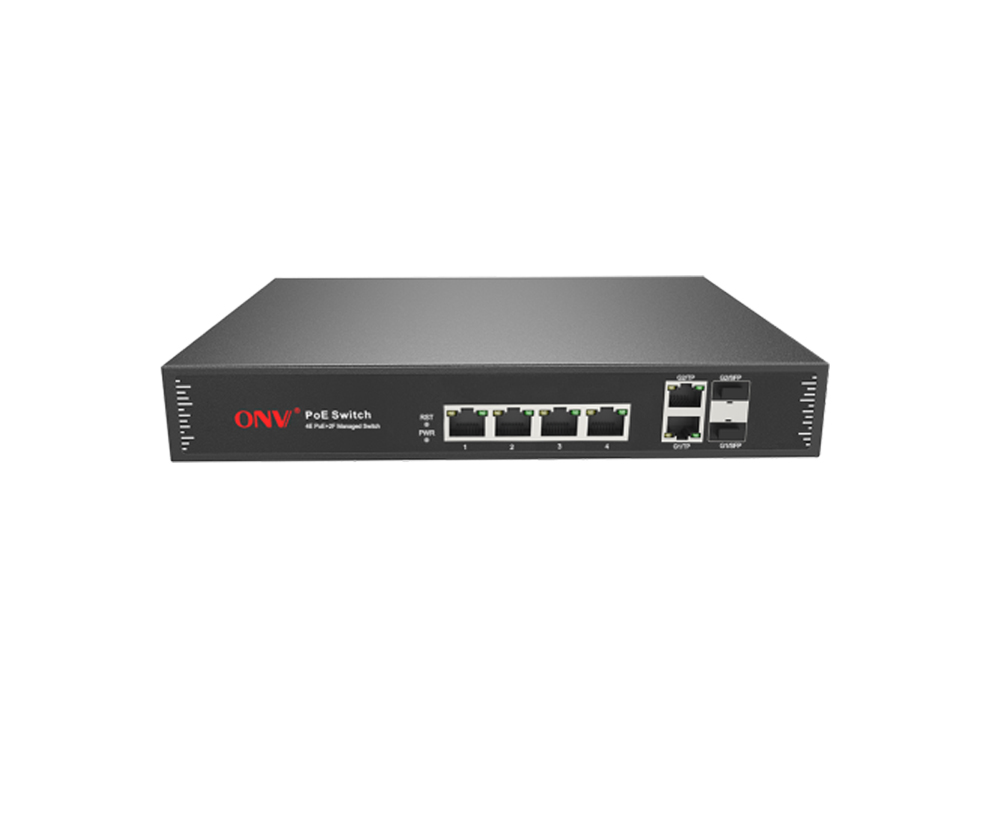

Модель： ONV-POE31064PFM

Управляемый L2 оптоволоконный коммутатор PoE с 4 портами RJ45 10/100M и 2 портами RJ45 10/100/1000M и 2 комбинированных оптоволоконных порта SFP восходящей линии связи 1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он встроен в блок питания 65 Вт и шкаф 1U/19 дюймов.

Я хочу сделать запрос

Обзор
Техническая спецификация

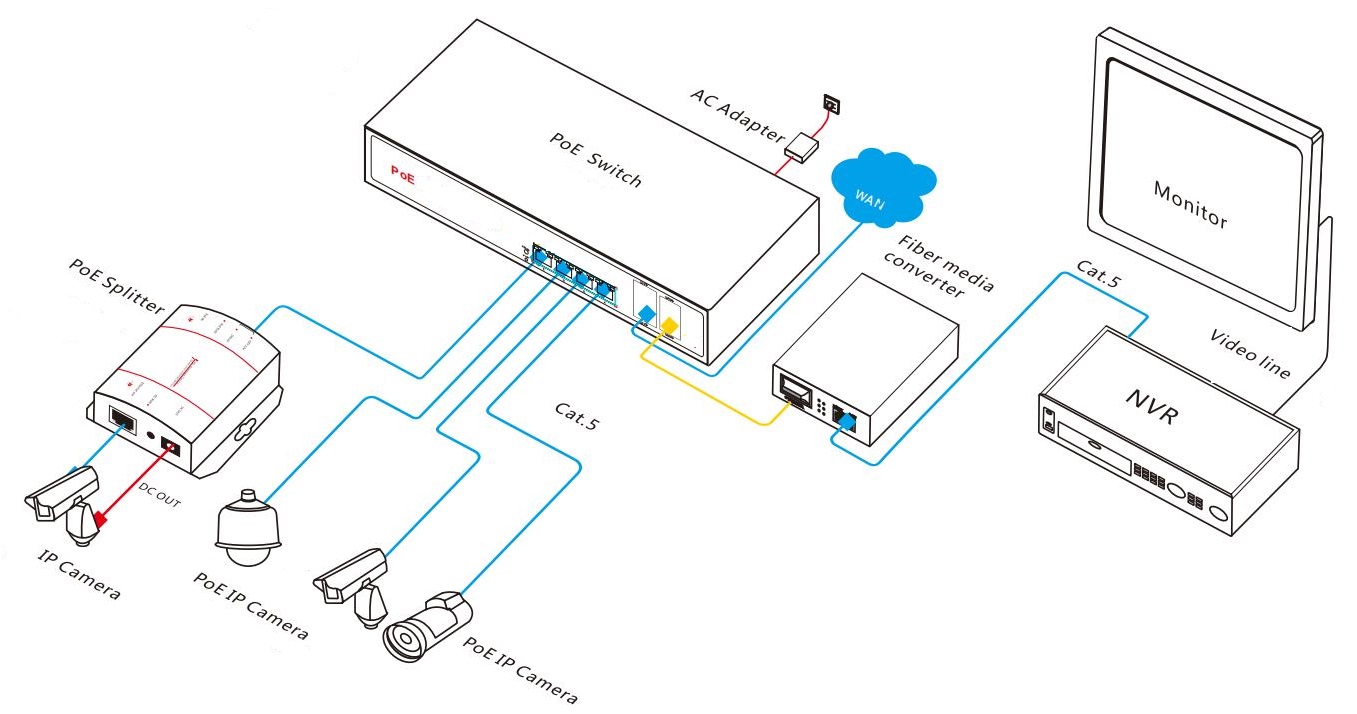

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-POE31064PFM-это оптоволоконный коммутатор PoE, управляемый Gigabit uplink L2, независимо разработанный ONV. Он имеет 4 порта RJ45 10/100M и 2 порта RJ45 10/100/1000M.Порты и2*1000 м восходящая ссылкаСФПВолокноКомбинированные порты. Порт 1-4БанкаПоддержка стандарта IEEE 802,3 af/at PoEИ сМаксимальная мощность PoE через один порт составляет 30 Вт. Каждый портБанкаПоддержка пересылки на проводной скорости.

ONV-POE31064PFM использует новое поколение высокопроизводительных аппаратных и программных платформ для обеспечения гибкого и экономного доступа 100M и портов восходящей линии связи. Он поддерживает полные механизмы защиты безопасности, полный ACL/Политики QoS и гибкие функции VLAN, а также просты в управлении и обслуживании. В качестве источника питания PoE устройства могут автоматически обнаруживать и идентифицировать принимающее питание оборудование, которое соответствует стандарту, и подает питание по сетевому кабелю. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, VoIP и визуальный интеллектуальный домофон здания, через сетевой кабель, и соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для отелей, кампусов, парков, аттракционов, супермаркетов, фабричных кварталов, а также малых и средних предприятий для формирования экономически эффективной сети.

ОСОБЕННОСТЬ

10/Доступ 100M, восходящая ссылкаГигабитный комбинированный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка 10/100MRJ45Комбинация порта и гигабитного комбинированного порта, которая позволяет пользователям гибко строить сеть в соответствии с потребностями различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту источника питания IEEE 802,3 af/at PoE, автоматически определяет оборудование PoE для источника питания.

◇Приоритет поддержки порта PoE. Когда оставшейся мощности недостаточно, приоритет отдается обеспечению питания высокоприоритетных портов, чтобы избежать перегрузки оборудования.

◇4* Порты 10/100Base-TX RJ45 поддерживают источник питания PoE для удовлетворения потребностей в блоках питания PoE для мониторинга безопасности, систем конференц-связи, покрытия беспроводной сети и других сценариев.

◇Удаленное управление сетью PoE. С помощью функции управления сетью вы можете проверить мощность порта PoE, определить мощность порта и реализовать автоматическое планирование портов 7*24 ч и т. д.

Сильные возможности обработки бизнеса

◇Поддержка STP/РСТП/MSTP, устранение циклов уровня 2 и резервное копирование ссылок.

◇IEEE 802.1Q VLAN, пользователи могут разделить VLAN в соответствии с потребностями и поддерживать конфигурацию QinQ.

◇Статическое агрегирование и динамическое агрегирование, увеличение пропускной способности канала, балансировка нагрузки, резервное копирование канала и повышение надежности канала.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR, SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки правил соответствия, операций обработки и временных разрешений, а также предоставление гибких стратегий контроля доступа безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2, а IGMP Snooping отвечает потребностям мультитерминального видеонаблюдения высокой четкости и доступа к видеоконференциям.

Безопасность

◇Изоляция порта и штормовой контроль.

◇Поддержка функции четырехкратной гибкой комбинированной привязки порта IP MAC VLAN.

◇Поддержка аутентификации 802.1X для обеспечения функций аутентификации для компьютеров LAN и управления статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, PoE,ИЛинк.

◇Использование источника питания собственной разработки с высокой степенью резервирования обеспечивает долгосрочную и стабильную выходную мощность PoE.

◇Потребление низкой мощности, отсутствие вентилятора, гальванизированного стального кожуха металла,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Мониторинг ЦПИМониторинг памяти.

◇HTTPS, SSLV3, SSH V1/V2,И другие методы шифрования делают управление более безопасным.

◇RMON, системные журналы и статистика трафика портов облегчают оптимизацию и преобразование сети.

◇LLDP облегчает системе управления сетью запрос и определение состояния связи канала.

◇Управление сетью сети, SNMP (V1/V2/V3) и другие диверсифицированные методы управления и обслуживания.

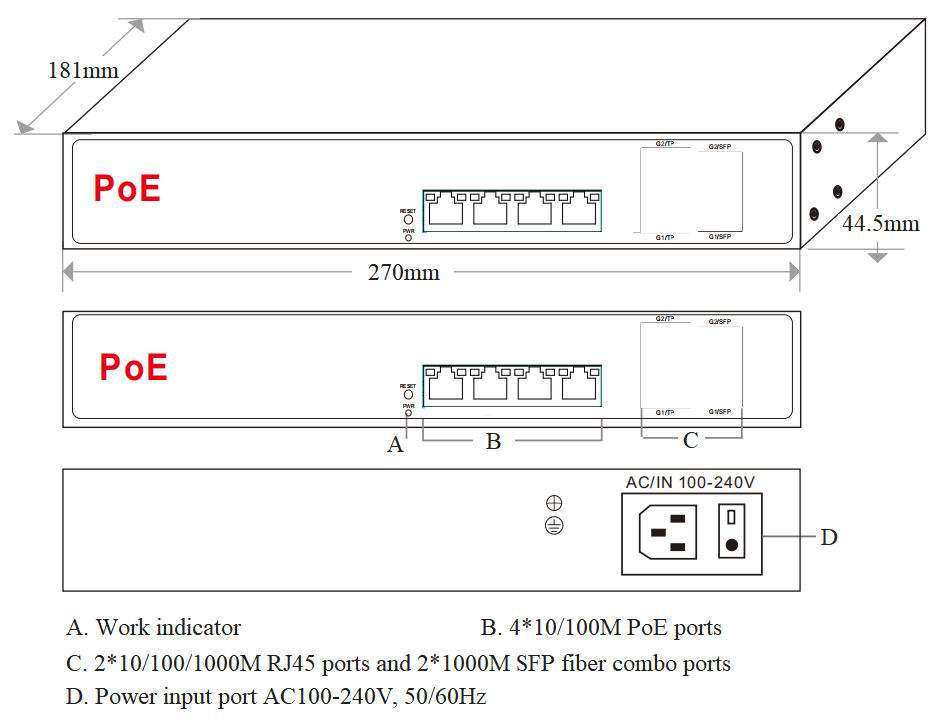

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Встроенный блок питания.
ONV-POE31064PFM	Управляемый L2 оптоволоконный коммутатор PoE с 4 портами RJ45 10/100M и 2 портами RJ45 10/100/1000M и 2 комбинированных оптоволоконных порта SFP восходящей линии связи 1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.	65 Вт
ONV-POE31064PFM-at		120 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовый гигабитный управляемый коммутатор PoE по восходящей линии связи	1	НАБОР
	Кабель питания переменного тока	1	ПК
	Монтажный комплект (подвесное ухо)	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОPtical Модуль	2630	Оптический модуль SFP, мульти 1,25G-Режим двойного волокна 850 нм, расстояние передачи: 550 м,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632	Оптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310 нм, расстояние передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т	Оптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р	Оптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-POE31064PFM	ONV-POE31064PFM-at
Характеристики интерфейса
Фиксированный порт	4 порта PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000M (данные) 2*1000M комбинированные оптоволоконные порты SFP восходящего направления (данные)
Порт Ethernet	Порт 1-4 может поддерживать 10/100Base-T(X), а порт 5-6 может поддерживать автоматическое определение 10/100/1000Base-T, полнодуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	14,8 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	3,57 Мпс
ЦПУ	150 МГц
DRAM	256 м
ВСПЫШКА	128 м
МАК	16 К
Буферная память	4 м
Джамбо рамка	10 К
Светодиодный индикатор	PoE: PoE (зеленый), скорость: скорость (зеленый), мощность: PWR (зеленый), сеть: связь, связь/действие (желтый)
PoE & Электропитание
Порт PoE	Порт 1-4
Управление PoE	Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, распределение выходной мощности порта PoE
Пин электропитания	1/2( ) 3/6(-)
Максимальная мощность на порт	30 Вт, IEEE 802,3 af/at
Общее PWR/входное напряжение	65 Вт/ (AC100-240V)	120 Вт/ (AC100-240V)
Потребляемая мощность	В режиме ожидания <5 Вт, полная нагрузка <65 Вт	В режиме ожидания <5 Вт, полная нагрузка <120 Вт
Электропитание	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 1,0 А	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 2,0 А
Физический параметр
Операция TEMP/Влажность	-20 ° C ~ 55 ° C, 5% ~ 90% относительной влажности Без конденсации.
Хранение TEMP/Влажность	-40 ° C ~ + 75 ° C, 5% ~ 95% относительной влажности Без конденсации.
Размер (Д * Ш * В)	27018144,5 мм
Вес нетто/брутто	1,2 кг/1,7 кг	1,4 кг/1,9 кг
Установка	Рабочий стол, крепления, 19 дюймов.
Сертификат & гарантия
Молниезащита	Порт защиты экрана: 4KV 8/20us, уровень защиты: IP30
Сертификат	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS.
Гарантия	3 года, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоком IEEE802.3x (полный дуплекс) Подавление шторма вещания на основе скорости порта Ограничение скорости пакетного трафика на входящих и исходящих портах, мини-гранулярность 64 Кбит/с
Vlan	4K VLAN на основе порта, IEEE802.1q, конфигурация QinQ, VLAN на основе протокола
Агрегация портов	Поддержка LACP, ручная агрегация Максимум 3 группы агрегации и 8 портов на группу
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Многоадресный	MLD Snooping, многоадресная VLAN IGMP Snooping v1/v2/v3, макс. 64 группы многоадресной рассылки, быстрый выход
Зеркальное отображение	Базовые порты двунаправленного зеркалирования трафика
QoS	Diff-Serv QoS, Знак приоритета/примечание Алгоритм планирования очереди (SP, WRR, SP WRR) 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP
СКЛ	L2-L4 Функция фильтрации пакетов, которая может соответствовать первым 80 байтам сообщения, предоставляет списки ACL, определенные на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP и VLAN.
Безопасность	Изоляция порта, функция порта МАК ИП биндинг, подавление шторма передачи порта
DHCP	DHCP-клиент, DHCP-слежение, DHCP-реле
Управление	NTP, восстановление одним ключом, SNMP V1/V2/V3 Журнал работы системы, управление веб-сетью (Https)
