ОБЗОР

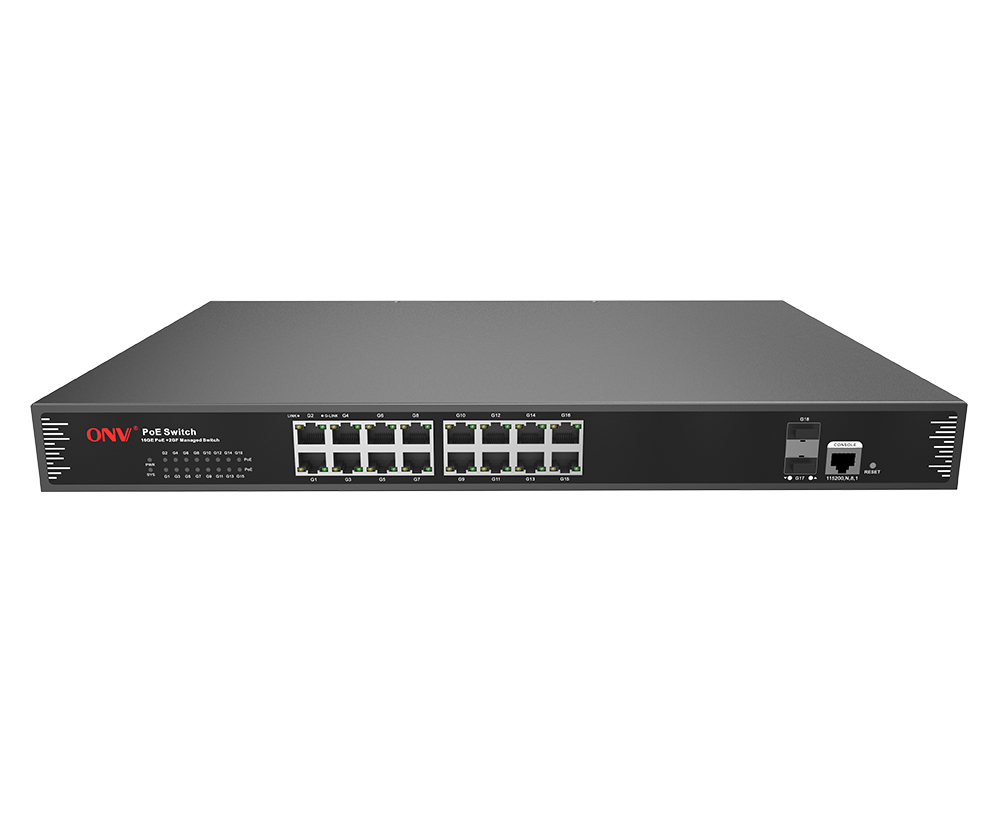

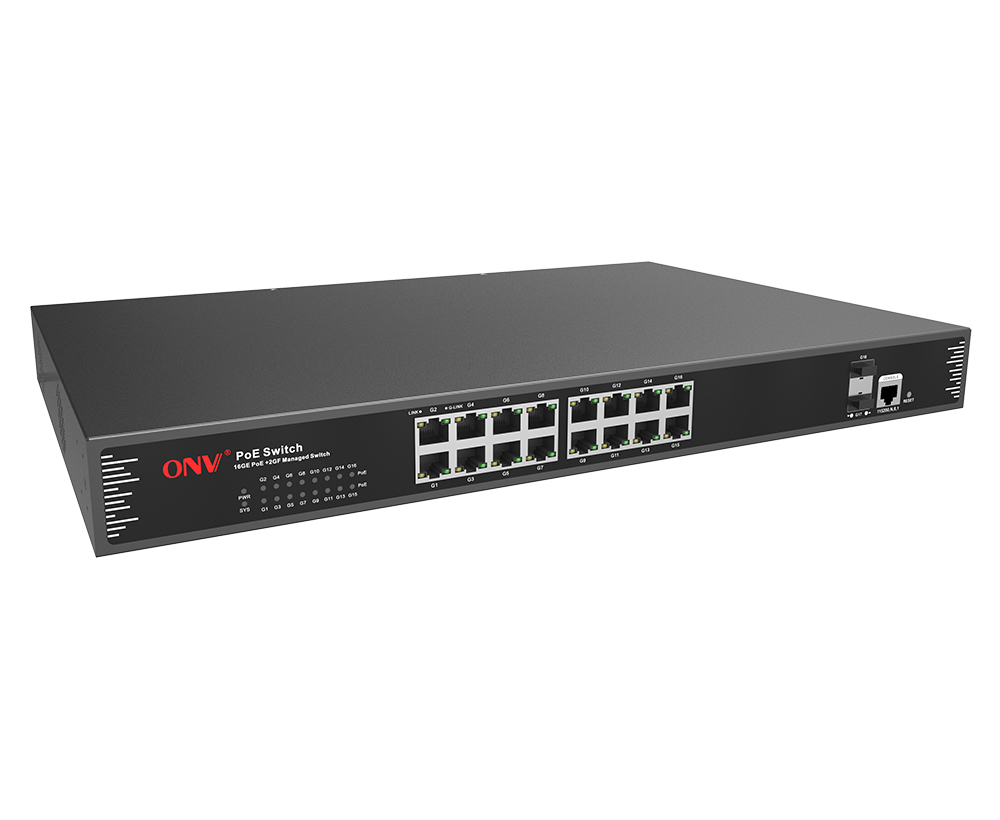

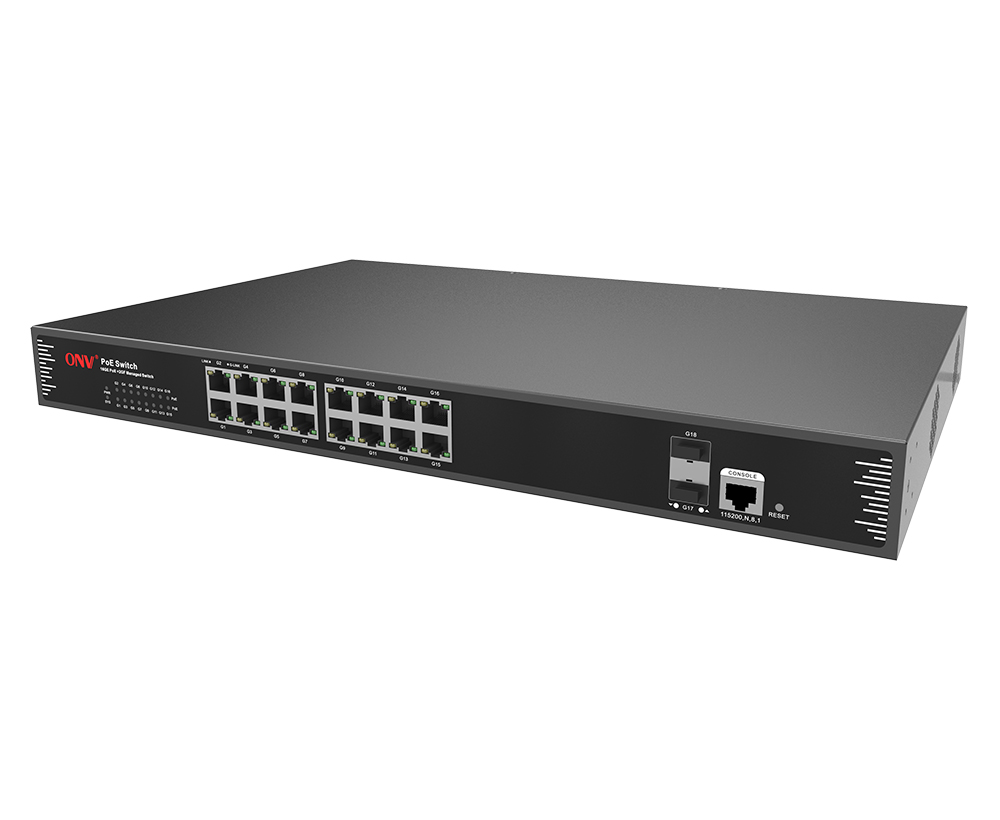

ONV-POE33018PFM-это оптоволоконный коммутатор PoE с гигабитным управлением L2 +, независимо разработанный ONV. Он имеет 16*10/100/1000Base-T адаптивных портов RJ45 и 2*100/1000Base-XВосходящийПорты волокна СФП. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства приема питания, соответствующие стандарту, и питать их через сетевой кабель. Он может питать беспроводные точки доступа, сетевые камеры, сетевые телефоны, встроенные домофоны с визуальным контролем доступа и другие оконечные устройства PoE через сетевые кабели, отвечающие сетевой среде, которая требует источника питания PoE высокой плотности и подходит для отелей, кампусов, парков, супермаркетов, живописных мест, заводских общежитий, И малых и средних предприятий для создания экономичных и эффективных сетей.
ONV-POE33018PFM имеет функции управления сетью L2 +, поддерживает IPV4/Управление IPV6,Статическая пересылка трассы, полный механизм предохранения от безопасности, идеальный АКЛ/Стратегия QoS и богатые функции VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Когда однонаправленная сеть выходит из строя, связь может быть быстро восстановлена для обеспечения бесперебойной связи важных передач. В соответствии с потребностями приложения управление источником питания PoE, управление потоком портов, разделение VLAN, QoS и другие функции могут быть настроены через Web, CLI, SNMP, Telnet и другие методы управления сетью.
ОСОБЕННОСТЬ
ГигабитAКсесс,UПлинкПорт волокна sfp
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.
◇СПоддержкаГигабитRJ45ПортИ SFPПортКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.
СмартПОЭРOWERСУпплы
◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.
◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

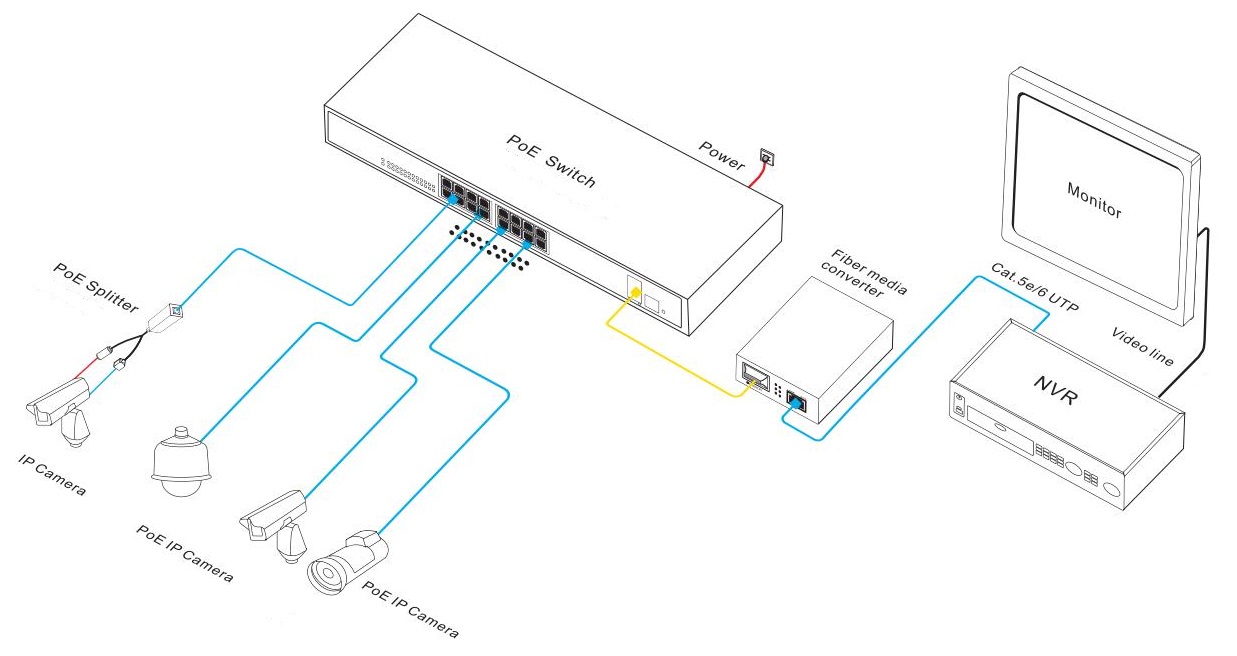

◇16 портов 10/100/1000Base-T RJ45 поддерживают источник питания PoE для мониторинга безопасности, систем конференц-связи, покрытия беспроводной сети и других сценариев.
◇Порт PoE поддерживает механизм приоритета. Когда оставшейся мощности недостаточно, приоритет отдается мощности порта с высоким приоритетом, чтобы избежать перегрузки устройства.
Безопасность
◇Изоляция порта и штормовой контроль.
◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.
◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.
СильныйВозможности обработки бизнеса
◇Поддержка кольцевой сети ERPS и STP/РСТП/MSTP для устранения циклов уровня 2 и реализации резервного копирования ссылок.
◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.
◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.
◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.
◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.
◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.
Стабильно и надежно
◇ССС, СE, FCC, RoHS.
◇Блок питания собственной разработки, высокая избыточность, обеспечивающий долгосрочную и стабильную выходную мощность PoE.
◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, SYS, Link и PoE.
◇Низкое энергопотребление, вентилятор, металлический корпус из оцинкованной стали и отличное рассеивание тепла для обеспечения стабильной работы переключателя.
Простое управление O & M
◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.
◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.
◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.
◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.
◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

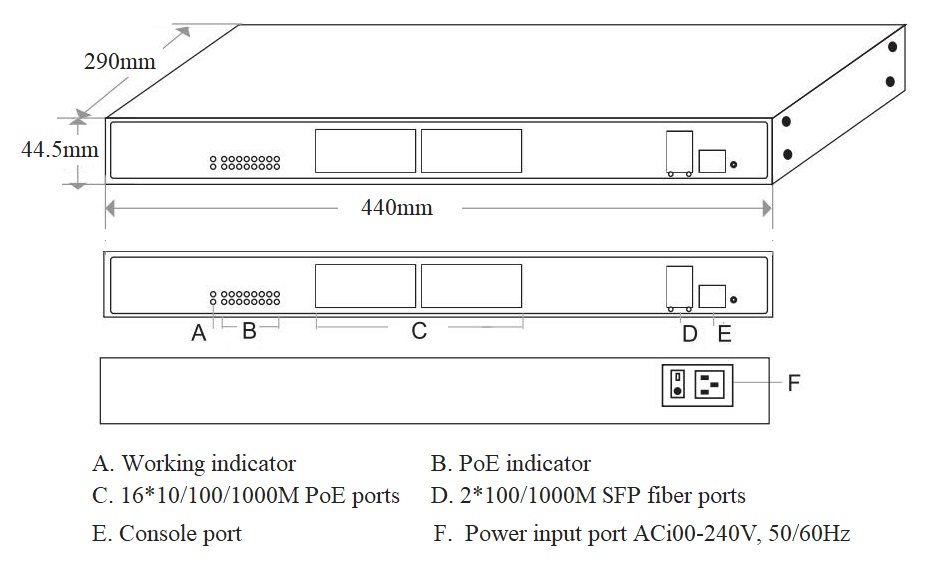

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Встроенный блок питания. |
|
ONV-POE33018PFM |
Управляемый оптоволоконный коммутатор PoE L2 + с 16 портами RJ45 10/100/1000M и 2 портами 100/1000MВосходящийПорты волокна СФП. Порт 1-16 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”. |
250 Вт |
|
ONV-POE33018PFM-at |
400 Вт |
|
|
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
18-портовый полный гигабитЛ2 +Управляемый оптоволоконный коммутатор PoE |
1 |
НАБОР |
|
|
RJ45-DB9 Линия |
1 |
ПК |
|
|
Кабель питания переменного тока |
1 |
ПК |
|
|
Монтажные комплекты (подвесное ухо) |
1 |
НАБОР |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 г ОPtical Модуль |
2630 |
Оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддержка функции DDM и горячего подключения. |
ПК |
|
2632 |
Оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения. |
ПК |
|
|
2612-Т |
Оптический модуль SFP, одномодовое волокно 1,25G TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения. |
ПК |
|
|
2613-Р |
Оптический модуль SFP, одномодовое одноволоконное волокно 1,25G TX1550 нм/RX1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения. |
ПК |
|
|
2612-Т-СК |
Оптический модуль SFP, одномодовое одноволоконное волокно 1,25G TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс SC. Поддержка функции DDM и горячего подключения. |
ПК |
|
|
2613-Р-СК |
Оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддержка функции DDM и горячего подключения. |
ПК |
|
|
МощностьМодуль |
2633 |
Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45. |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-POE33018PFM |
ONV-POE33018PFM-at |
|
Характеристики интерфейса |
||
|
ИсправленоПOrt |
1 * порт RS232 консоли (115200,N,8,1) 16 портов PoE 10/100/1000Base-T (данные/питание) 2 порта волокна SFP uplink 100/1000Base-X (данные) |
|
|
Порт Ethernet |
Порт 1-16 может поддерживать автоматическое определение 10/100/1000BaseT, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
|
Порт оптического волокна |
Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК) |
|
|
Оптический кабель/расстояние |
Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
|
Параметр чипа |
||
|
Тип управления сетью |
L2 |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x |
|
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
|
Коммутационная способность |
52 Гбит/с (без блокировки) |
|
|
Экспедирование Скорость @ 64 байт |
26,78 Мпс |
|
|
МАК |
8 К |
|
|
Буферная память |
6 м |
|
|
ДжамбоФРама |
9,6 К |
|
|
СИД Индикатор |
Питание: PWR (зеленый), Система: SYS (желтый), Сеть: Связь (желтый), Порт оптоволокна: L/A (зеленый), PoE: PoE (зеленый), Скорость: Скорость (зеленый) |
|
|
Переключатель сброса |
Да, сброс к заводским настройкам одной кнопкой |
|
|
PoE & Электропитание |
||
|
ПOЕПорт |
Порт 1-16 |
|
|
Управление PoE |
Конфигурация общего ограничения мощности источника питания PoE Задержка запуска питания, работа PoE и планирование времени Отображение рабочего состояния порта PoE, конфигурация приоритета выхода порта PoE Распределение выходной мощности PoE порта, вкл/выкл PoE, распределение мощности af/at |
|
|
Пин электропитания |
1/2( ) 3/6 (-) |
|
|
Максимальная мощность на порт |
30 Вт, IEEE 802,3 af/at |
|
|
Общее PWR/входное напряжение |
250 Вт/(AC100-240V) |
400 Вт/(AC100-240V) |
|
Потребляемая мощность |
В режиме ожидания <16 Вт, полная нагрузка <240 Вт |
В режиме ожидания <20 Вт, полная нагрузка <380 Вт |
|
Электропитание |
Встроенный источник питания, AC100 ~ 240 В, 50-60 Гц, 4,1 А |
Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 5,0 А |
|
Физический параметр |
||
|
Операция TEMP/Влажность |
-20~+55° С,5%~90% относительной влажностиНе конденсируя |
|
|
Хранение TEMP/Влажность |
-40~+75 ° С,5%~95% относительной влажностиНе конденсируя |
|
|
Размер(Д * Ш * В) |
440 *290* 44,5 мм |
|
|
Вес нетто/брутто |
3,6Кг/4,6Кг |
3,9Кг/4,8Кг |
|
Установка |
Настольный, шкаф 1U/19'' |
|
|
Сертификация & Гарантия |
||
|
Молниезащита |
Защита от молнии: 4KV 8/20us, уровень защиты: IP30 |
|
|
Сертификация |
CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS |
|
|
Гарантия |
3 лет, пожизненное обслуживание. |
|
|
Функция сетевого управления |
||
|
Интерфейс |
Настройка температурной защиты порта Управление потоком IEEE 802.3x (полный дуплекс) Порт зеленый Ethernet Настройка энергосбережения Контроль шторма вещания на основе скорости порта Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярности составляет 64 Кбит/с |
|
|
Функция L3 |
Протокол ARP, максимум 1024 записи Статический маршрут/маршрут по умолчанию макс. 128 записей Функция управления сетью L2, управление IPV4/IPV6 Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN |
|
|
Vlan |
4K VLAN на основе порта, IEEE802.1q Конфигурация портов Access, Trunk, Hybrid VLAN на основе MAC-адреса, конфигурация QinQ, Voice VLAN |
|
|
Агрегация портов |
LACP, Статическое агрегирование Максимум 13 групп агрегации и 8 портов на группу. |
|
|
Связующего дерева |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
|
Протокол кольцевой сети ERPS |
G.8032 (ERPS), время восстановления менее 20 мс 255 Кольцо не более, макс. 1024 устройства на кольцо. |
|
|
Многоадресный |
IGMP Snooping v1/v2/v3, макс. 1024 группы многоадресной рассылки MLD Snooping, Multicast VLAN, Механизм быстрого выхода пользователя |
|
|
Зеркальное отображение портов |
Двунаправленное зеркалирование данных на основе порта |
|
|
QoS |
Фильтрация пакетов на основе потока, приоритетная отметка/примечание Перенаправление на основе потока, ограничение скорости на основе потока 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP Diff-Serv QoS, алгоритм планирования очереди (SP, WRR, SP WRR) |
|
|
СКЛ |
Распределение ACL на основе порта и VLAN L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д. |
|
|
Безопасность |
||
