Модель

ONV-POE56036PFM

ONV-POE56036PFM-at

Характеристики интерфейса

ИсправленоПOrt

1 * порт RS232 консоли (115200,N,8,1)

4 порта SFP для восходящей линии связи 1/10G (данные)

24 порта PoE 10/100/1000Base-T (данные/питание)

8 портов волокна * 100/1000Base-X SFP комбинированных (данные)

Порт Ethernet

Порт 1-24 может поддерживать автоматическое определение 10/100/1000BaseT, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-500 м, 0-300 м (10G), одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

128 Гбит/с (без блокировки)

Экспедирование

Скорость @ 64 байт

95,23Мппс

ЦПУ

800 МГц

DRAM

1 Гбит

ВСПЫШКА

128 Мбит

МАК

16К

Буферная память

12 мБит

ДжамбоФРама

12000 байт

СИД Индикатор

Питание: PWR (желтый), Система: SYS (желтый), Сеть: Link/Act (желтый), PoE: PoE (зеленый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

PoE & Электропитание

ПOЕПорт

Порт 1-24

ПOЕУправление

Отображение рабочего состояния PoE, вкл/выкл порт PoE, распределение питания af/at

Пин электропитания

1/2( ) 3/6(-)

Макс Мощность на порт

30 Вт, IEEE 802,3 af/at

Общее PWR/входное напряжение

400 Вт/ (AC100-240V)

600 Вт/ (AC100-240V)

Потребляемая мощность

В режиме ожидания <20 Вт, полная нагрузка <380 Вт

В режиме ожидания <22 Вт, полная нагрузка <600 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 5,0 А

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А

Физический параметр

Операция TEMP/Влажность

-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение TEMP/Влажность

-40 ~ + 75 ° C, 5% ~ 95% относительной влажности без конденсации

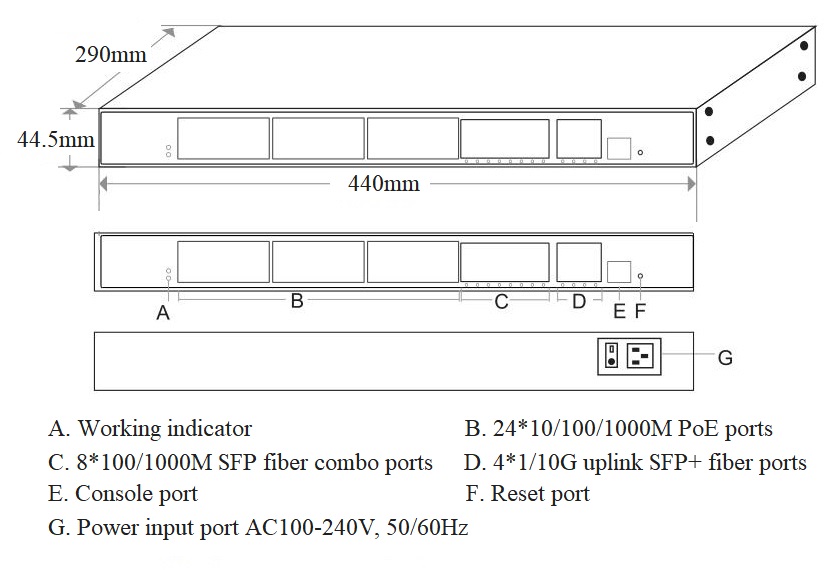

Размер

440*290*44,5 мм

Вес нетто/брутто

4,1 кг/4,9 кг

4,4 кг/5,3 кг

Установка

Настольный, шкаф 1U/19''

Сертификация & Гарантия

Молниезащита

Защита от молнии: 4KV 8/20us, уровень защиты: IP30

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

3 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Механизм защиты исключений портов

Управление потоками портов в реальном времени (интервал потока)

Подавление шторма вещания на основе скорости порта

Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Ограничьте скорость входящего и исходящего пакетного трафика, с мини-гранулярностью 16 Кбит/с и макс. 1 Гбит/с

L3Особенность

Статическая маршрутизация IPv4/IPv6, максимум 128 записей, управление двойным стеком

Функция управления сетью L2, протокол ARP, макс. 1024 записи

Vlan

VLAN на основе MAC, VLAN на основе протокола

Конфигурация портов Access, Trunk, Hybrid, GVRP VLAN протокол

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

Агрегация портов

Динамическая агрегация LACP, статическая агрегация

Максимум 14 групп агрегации и максимум 8 портов на группу.

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)

Протокол кольцевой сети ERPS

Поддержка кольцевой сети ERPS, время восстановления менее 20 мс, ITU-T G.8032

Многоадресный

MLD Snooping, многоадресная VLAN

Быстрый выход пользователя, MVR (Multicast VLAN Регистрация)

IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, фильтрация пакетов на основе потока

Перенаправление на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Сертификация IEEE802.1X на основе портов

Подавление широковещательных сообщений порта

SSL обеспечивает безопасность передачи данных

Anti-DoS-атака, защита адреса источника IP

Изоляция порта, функция обнаружения вторжений ARP

Ограничение на количество полученных MAC-адресов

Сертификация AAA и RADIUS, черная дыра MAC-адреса

Иерархическое управление пользователями и защита паролем

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Механизм резервного копирования данных хоста, функция ограничения скорости сообщений ARP

DHCP

DHCP-клиент, DHCP-слежка, DHCP-сервер

Управление

Часы NTP, протокол обнаружения канала (LLDP)

Журнал работы системы, управление веб-сетью (https)

SNMP V1/V2/V3, просмотр статуса использования ЦП в реальном времени

Восстановление в один клик, обнаружение Ping, проверка состояния кабеля

Управление кластером платформы ONV NMS (LLDP SNMP)

Консоль/AUX модем/Telnet/ SSH2.0 и конфигурация CLI

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
