ОБЗОР

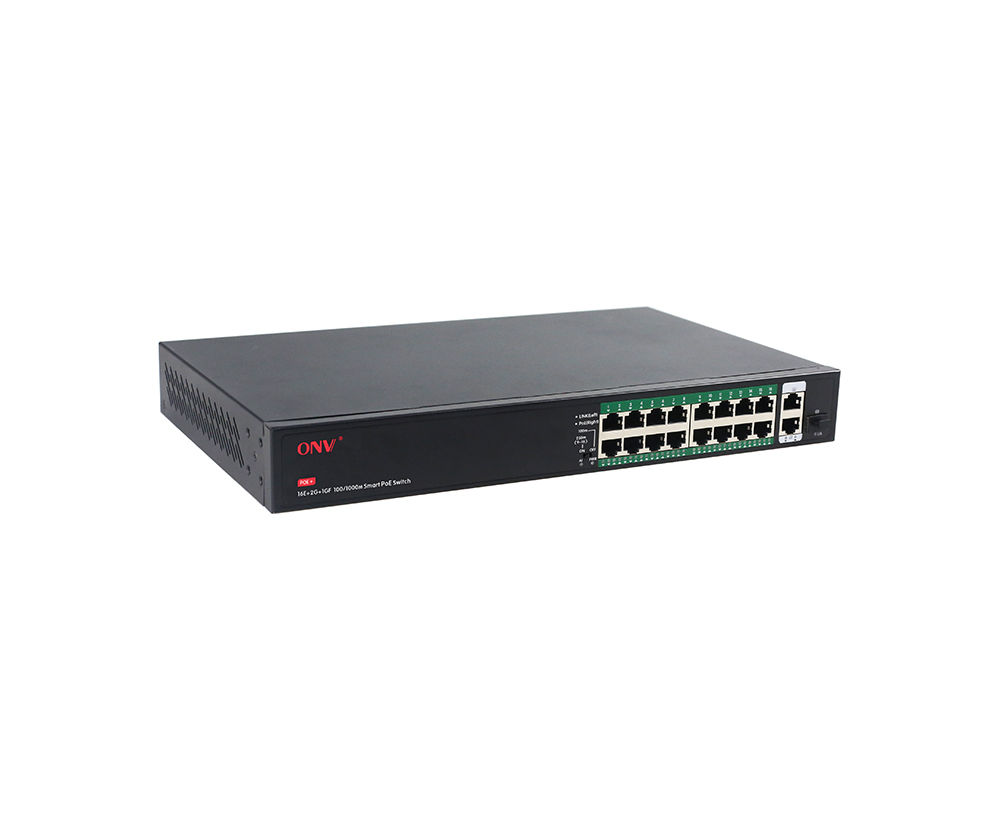

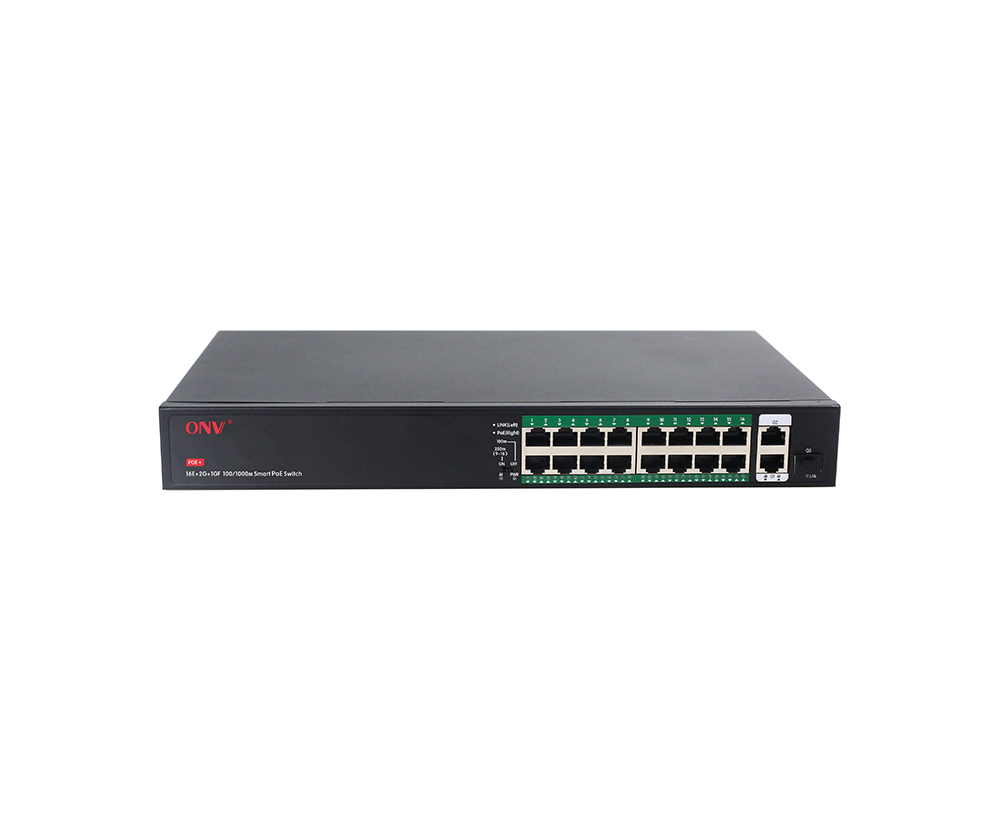

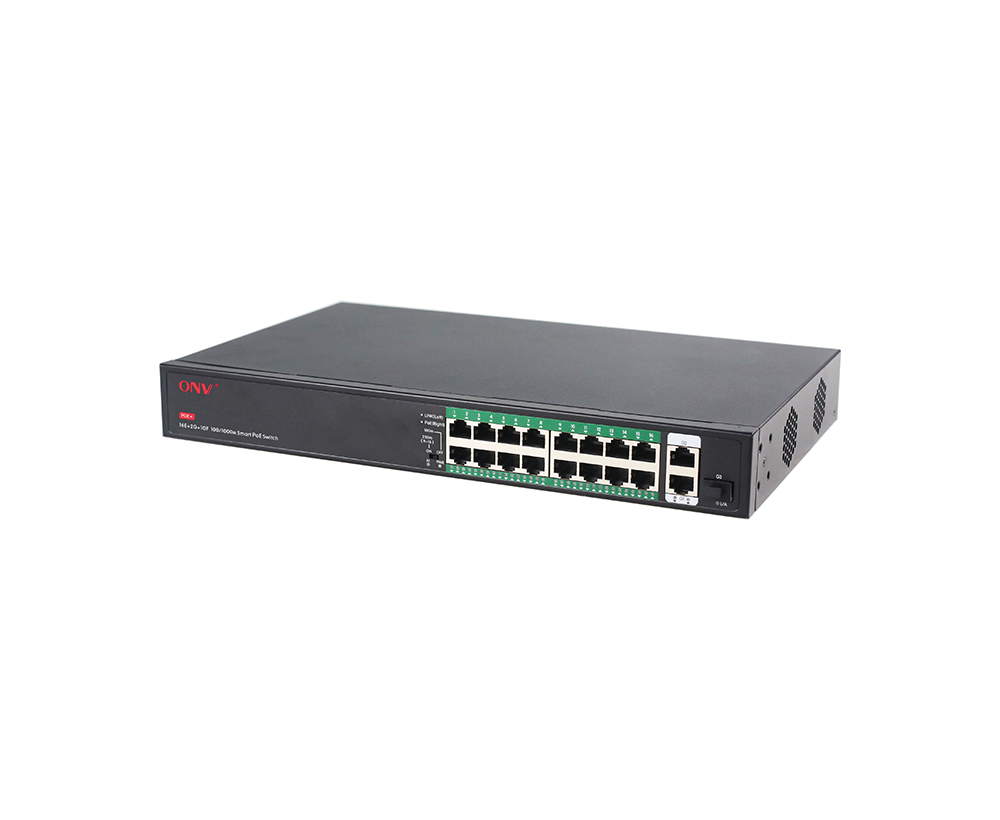

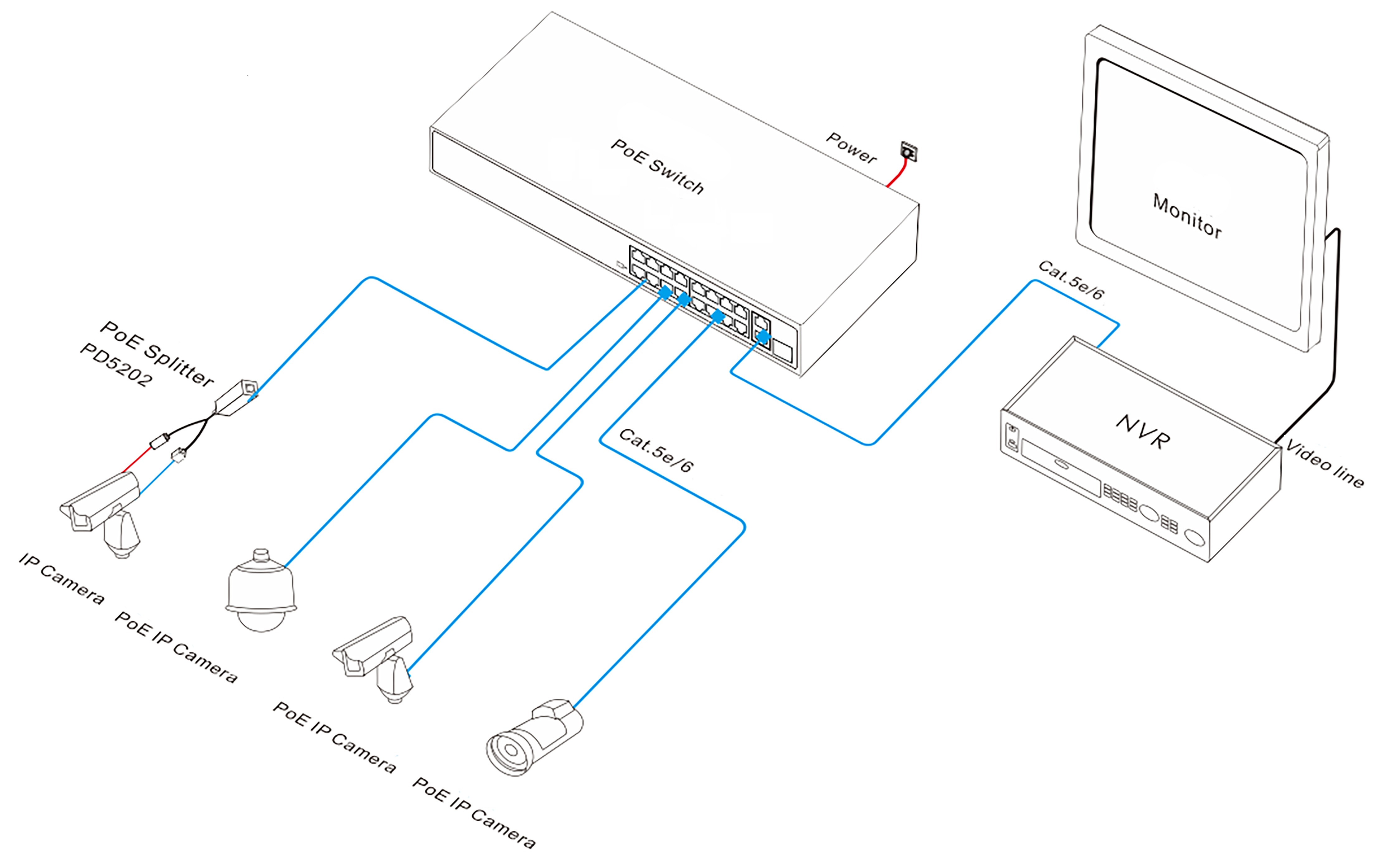

ONV-H1016PFD-это интеллектуальный оптоволоконный коммутатор PoE, независимо разработанный ONV. Он имеет 16 портов 10/100Base-TX RJ45 и 2 порта восходящего подключения RJ45 10/100/1000Base-T и 1 оптоволоконный порт SFP восходящего подключения 1000Base-X. Порт 1-16 может поддерживать источник питания PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, телефон VoIP, домофон с управлением видеодоступом и т. Д., Через сетевой кабель, чтобы соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для отелей, кампусов, фабричных кварталов, а также малых и средних предприятий для формирования экономичной сети. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
10/Доступ 100M, восходящая ссылкаГигабитRJ45/SFPПорт
◇Поддержка неблокирующей пересылки на скорости проводов для более плавной передачи.
◇Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком обратного давления.
◇ПредоставитьRJ45Порты и уплинк порта СФП гигабита для гибкой сети и соотвествует сети различных сценариев.
СмартИсточник питания PoE
◇Соответствует стандарту питания PoE, автоматически определяет устройства PoE для питания, не повреждая устройства, не связанные с PoE.
◇16 портов * 10/100Base-TX RJ45 поддерживают питание PoE для удовлетворения потребностей в питении PoE в различных сценариях в области безопасности.
Стабильно и надежно
◇ССС,CE, FCC, RoHS.
◇Подключи и работай, без конфигурации, просто и удобно.
◇Собственн-разработанный блок питания, высокая избыточность, обеспечивая длинное-Срок и стабильная выходная мощность PoE.
◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.
◇Потребление низкой мощности, отсутствие вентилятора, гальванизированная стальКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.
Инновационная функция
◇Функциональный переключатель(100/250 м)Переключить в положение ON (по умолчаниюВыключено), Порт 9-Скорость 16-это 10 МБ, а PoEСторожевой песФункция включается одновременно для мониторинга и автоматического перезапуска порта PoE при сбое связи. Использование существующей витой пары может преодолеть предел передачи 100 метров, а расстояние передачи может составлять до 250 метров.

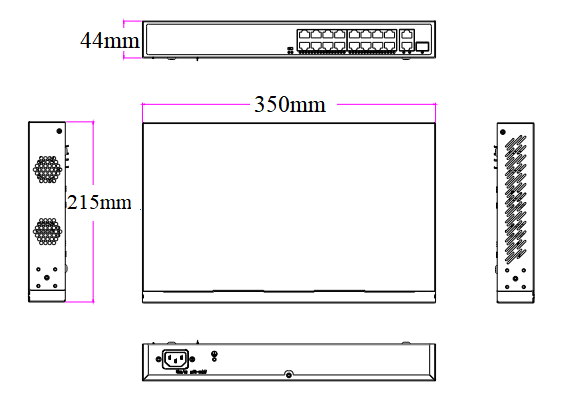

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
ВВстроенныйЭлектропитание |
|
ONV-H1016PFD |
Неуправляемый коммутатор PoE с 16*10/100 мRJ45ПортыИ2 порта RJ45 восходящей линии связи 10/100/1000M и 1*1000МВосходящий SFPВолокноПорт. Порт 1-16 может поддерживать PoEИсточник питания. ПOФункция сторожевого таймера E включена по умолчанию.Переключить функциональный переключатель(250 м), Скорость порта 9-16 составляет 10 м/250МТрансмиссия и встроенный источник питания. |
52 В/160 Вт |
|
ОНВ-H1024ПФО |
Неуправляемый коммутатор PoE с 24*10/100 мRJ45ПортыИ2 порта RJ45 восходящей линии связи 10/100/1000M и 1*1000МВосходящий SFPВолокноПорт. Порт 1-24Может поддерживать PoEИсточник питания. ПOФункция сторожевого таймера E включена по умолчанию.Переключить функциональный переключатель(250 м), Порт17-24Скорость 10M/250МТрансмиссия и встроенный источник питания. |
52 В/250 Вт |
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
19-портовый гигабитUPlink PoEСВедьма |
1 |
СET |
|
|
Линия питания переменного тока |
1 |
ПК |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-H1016PFD |
ONV-H1024PFD |
|
Характеристики интерфейса |
||
|
Фиксированный порт |
16 портов PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные) |
24 порта PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные) |
|
Порт Ethernet |
Порт 1-16/ 1-24 может поддерживать 10/100Base-T(X), а порт 17-18/ 25-26 может поддерживать 100/1000Base-T(X) автоопределение, полный/полудуплексный MDI/ MDI-X самоадаптация |
|
|
Передача витой пары |
10BASE-T: Cat3,4.5 UTP (≤ 250 футов) 100BASE-TX: 5 часов UTP (≤ 100 метров) 1000BASE-T: Cat5e через часы UTP (≤ 100 метров) |
|
|
Порт оптического волокна |
Гигабитный опциональный оптоволоконный порт, по умолчанию не включает оптические модули (опционально одномодовый/многомодовый, одно волокно в двух оптических модулях. ЛК) |
|
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км. |
|
|
Функциональный переключатель |
Переключатель функций (100/250 м) По умолчанию: ВЫКЛ, использование: ВКЛ, после открытия порт 9-16/ 17-24 поддерживает передачу 10 м/250 м и часы PoE |
|
|
Параметр чипа |
||
|
Сетевые подключения |
IEEE 802. 3 BAS-T, IEEE 802. 3i 10Base-T, IEEE 802. 3u 100Base-TX, IEEE 802. 3ab 1000Base-T, IEEE 802. 3z 1000Base X, IEEE 802. 3х |
|
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
|
Коммутационная способность |
12 Гбит/с (без блокировки) |
|
|
Скорость переадресовки @ 64 байт |
6,84 Мпс |
8,04 Мпс |
|
МАК |
2 К |
|
|
Буферная память |
2 м |
|
|
Джамбо рамка |
9,2 К |
|
|
Светодиодный индикатор |
Питание: PWR (зеленый), Сеть: соединение (зеленый), Функциональный переключатель: 100/250 м (зеленый), PoE: PoE (красный) |
|
|
PoE & Электропитание |
||
|
Порт PoE |
Порт 1-16 |
Порт 1-24 |
|
Пин электропитания |
1/2( ) 3/6(-) |
|
|
Максимальная мощность на порт |
30 Вт, PoE |
|
|
Общее PWR/входное напряжение |
160 Вт/ (AC100-240V) |
250 Вт/ (AC100-240V) |
|
Потребляемая мощность |
В режиме ожидания <10 Вт, полная нагрузка <160 Вт |
В режиме ожидания <15 Вт, полная нагрузка <250 Вт |
|
Электропитание |
Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 3,0 А |
Встроенный источник питания, AC100 ~ 240 В, 50-60 Гц, 4,1 А |
|
Физический параметр |
||
|
Операция Темп/Влажность |
||
