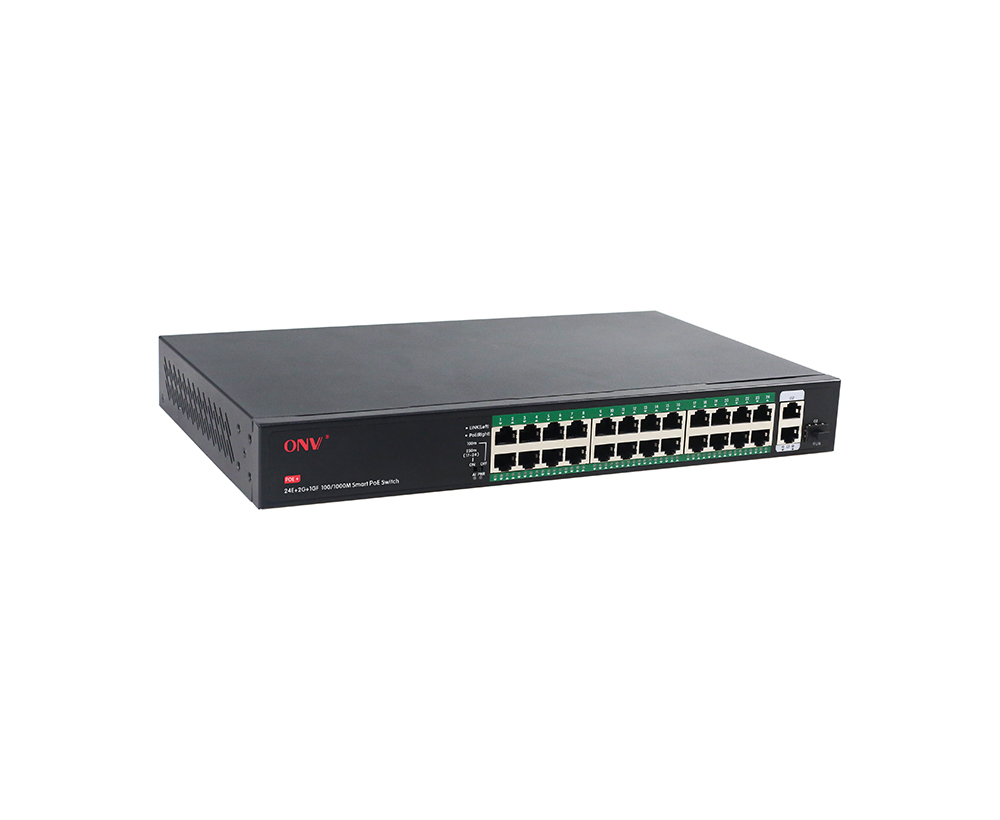

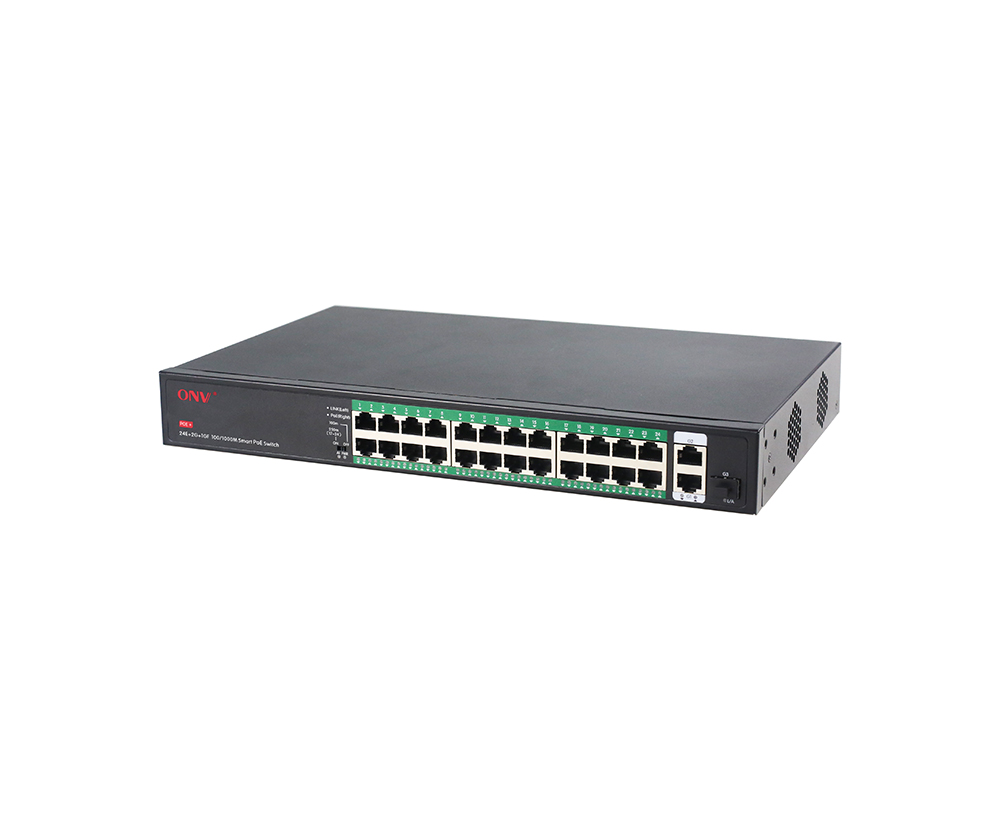

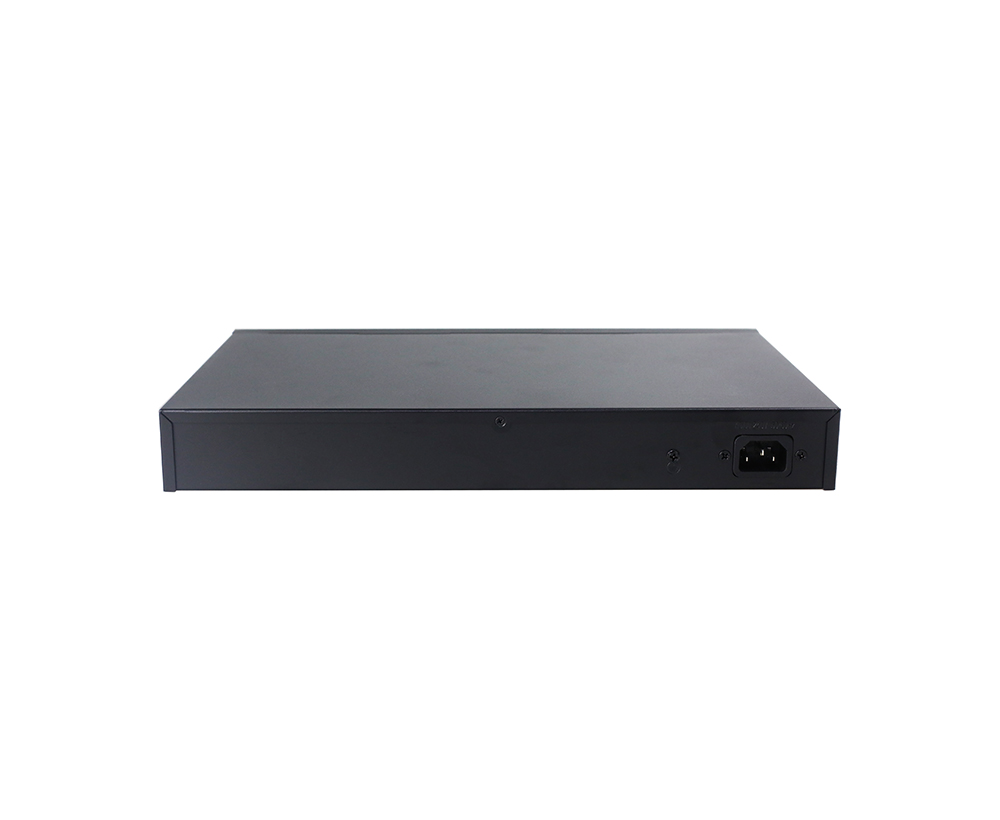

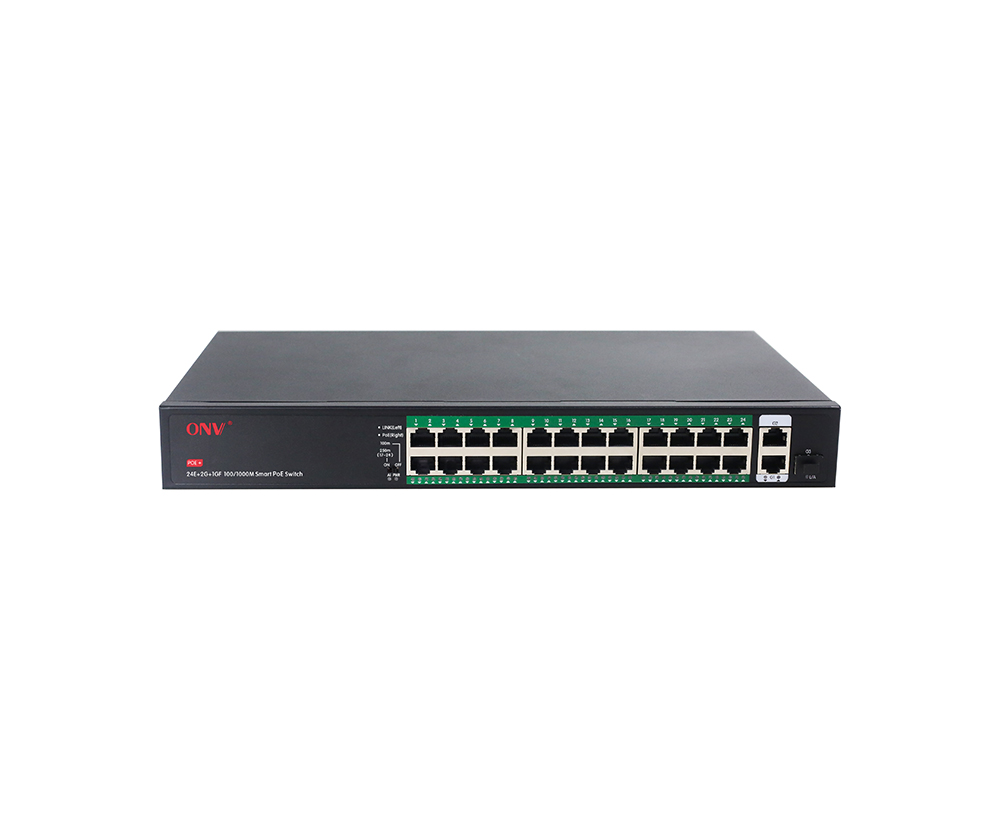

Гигабитный восходящий 27-портовый коммутатор PoE-Коммутатор PoE

Гигабитный восходящий 27-портовый коммутатор PoE

Модель： ONV-H1024PFD

Неуправляемый коммутатор PoE с портами RJ45 24*10/100M и 2 портами RJ45 восходящей линии связи 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-24 может поддерживать источник питания PoE. Функция сторожевого таймера PoE включена по умолчанию. Переключите функциональный коммутатор (250 м), скорость порта 17-24 составляет передачу 10 м/250 м и встроенный источник питания 250 Вт.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

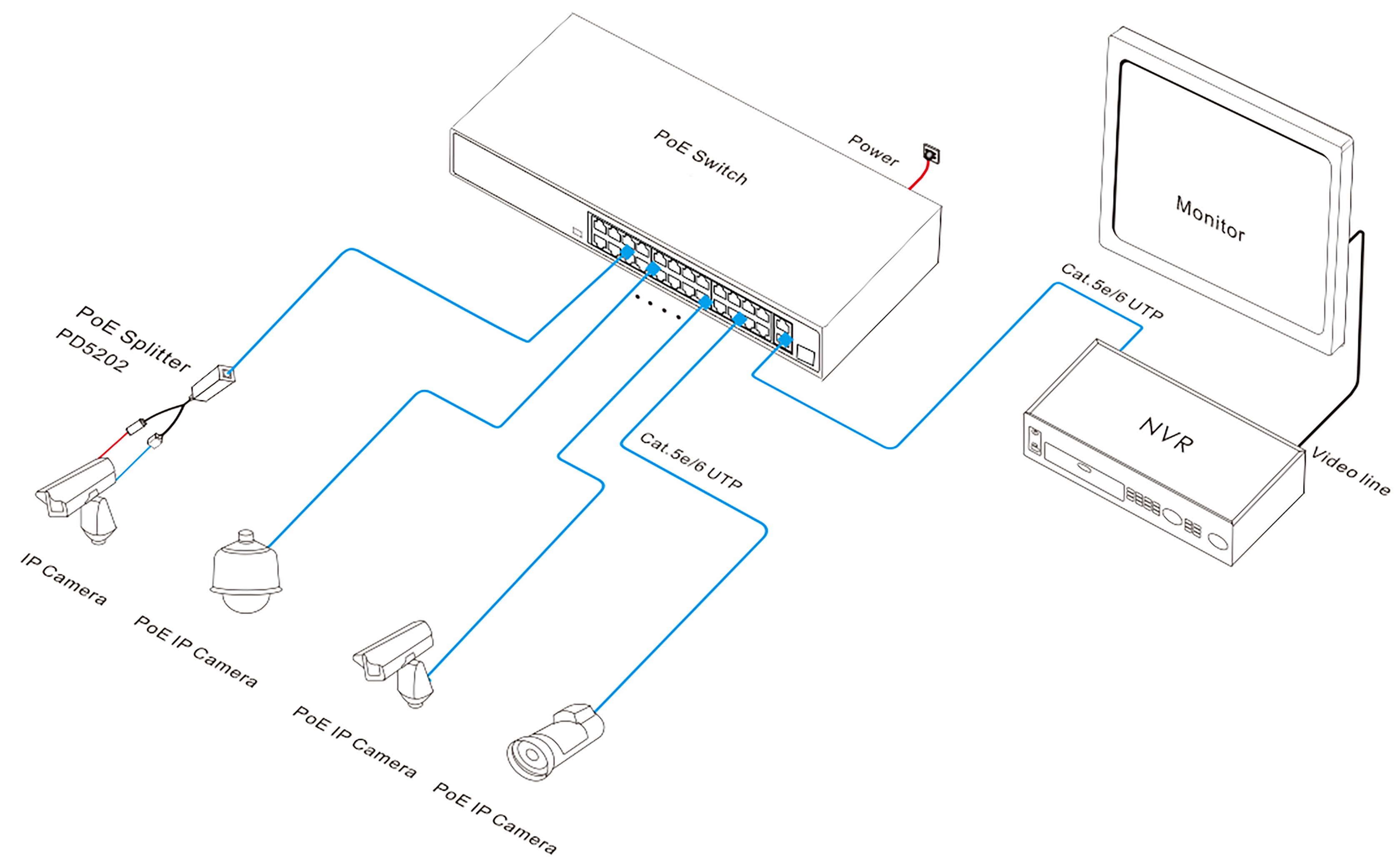

ONV-H1024PFDЯвляетсяИнтеллектуальный оптоволоконный коммутатор PoE, независимо разработанный ONV. Он имеет24* Порты 10/100Base-TX RJ45 и 2 порта восходящей линии RJ45 10/100/1000Base-T и 1 оптоволоконный порт SFP восходящей линии 1000Base-X. Порт 1-24Может поддерживать источник питания PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, телефон VoIP, домофон с управлением видеодоступом и т. Д., Через сетевой кабель, чтобы соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для отелей, кампусов, фабричных кварталов, а также малых и средних предприятий для формирования экономичной сети. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

10/Доступ 100M, восходящая ссылкаГигабитRJ45/SFPПорт

◇Поддержка неблокирующей пересылки на скорости проводов для более плавной передачи.

◇Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком обратного давления.

◇ПредоставитьRJ45Порты и уплинк порта СФП гигабита для гибкой сети и соотвествует сети различных сценариев.

СмартИсточник питания PoE

◇Соответствует стандарту питания PoE, автоматически определяет устройства PoE для питания, не повреждая устройства, не связанные с PoE.

◇24* Порты 10/100Base-TX RJ45 поддерживают питание PoE для удовлетворения потребностей в питании PoE в различных сценариях в области безопасности.

Стабильно и надежно

◇ССС,CE, FCC, RoHS.

◇Подключи и работай, без конфигурации, просто и удобно.

◇Собственн-разработанный блок питания, высокая избыточность, обеспечивая длинное-Срок и стабильная выходная мощность PoE.

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и PoE.

◇Потребление низкой мощности, отсутствие вентилятора, гальванизированная стальКорпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

Инновационная функция

◇Функциональный переключатель(100/250 м)Переключить в положение ON (по умолчаниюВыключено), Порт17-24Скорость составляет 10 МБ, а PoEСторожевой песФункция включается одновременно для мониторинга и автоматического перезапуска порта PoE при сбое связи. Использование существующей витой пары может преодолеть предел передачи 100 метров, а расстояние передачи может составлять до 250 метров. В то же время он может решить проблему плохой передачи, вызванной старением линий.

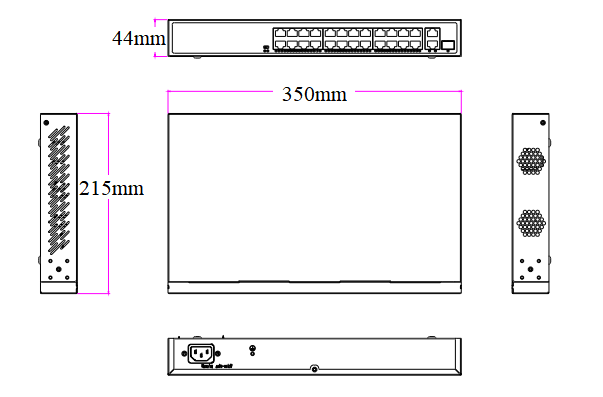

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	ВВстроенныйЭлектропитание
ONV-H1016PFD	Неуправляемый коммутатор PoE с 1610/100 мRJ45ПортыИ2 порта RJ45 восходящей линии связи 10/100/1000M и 11000МВосходящий SFPВолокноПорт. Порт 1-16 может поддерживать PoEИсточник питания. ПOФункция сторожевого таймера E включена по умолчанию.Переключить функциональный переключатель(250 м), Скорость порта 9-16 составляет 10 м/250МТрансмиссия и встроенный источник питания.	52 В/160 Вт
ОНВ-H1024ПФО	Неуправляемый коммутатор PoE с 2410/100 мRJ45ПортыИ2 порта RJ45 восходящей линии связи 10/100/1000M и 11000МВосходящий SFPВолокноПорт. Порт 1-24Может поддерживать PoEИсточник питания. ПOФункция сторожевого таймера E включена по умолчанию.Переключить функциональный переключатель(250 м), Порт17-24Скорость 10M/250МТрансмиссия и встроенный источник питания.	52 В/250 Вт

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	27-Порт гигабитUPlink PoEСВедьма	1	СET
	Линия питания переменного тока	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-H1016PFD	ONV-H1024PFD
Характеристики интерфейса
Фиксированный порт	16 портов PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные)	24 порта PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные)
Порт Ethernet	Порт 1-16/ 1-24 может поддерживать 10/100Base-T(X), а порт 17-18/ 25-26 может поддерживать 100/1000Base-T(X) автоопределение, полный/полудуплексный MDI/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 250 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Функциональный переключатель	Переключатель функций (100/250 м) По умолчанию: ВЫКЛ, использование: ВКЛ, после открытия порт 9-16/ 17-24 поддерживает передачу 10 м/250 м и сторожевой таймер PoE
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	12 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	6,84 Мпс	8,04 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Питание: PWR (зеленый), Сеть: соединение (зеленый), Функциональный переключатель: 100/250 м (зеленый), PoE: PoE (красный)
PoE & Электропитание
Порт PoE	Порт 1-16	Порт 1-24
Пин электропитания	1/2( ) 3/6(-)
Максимальная мощность на порт	30 Вт, PoE
Общее PWR/входное напряжение	160 Вт/ (AC100-240V)	250 Вт/ (AC100-240V)
Потребляемая мощность	В режиме ожидания <10 Вт, полная нагрузка <160 Вт	В режиме ожидания <15 Вт, полная нагрузка <250 Вт
Электропитание	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 3,0 А	Встроенный источник питания, AC100 ~ 240 В, 50-60 Гц, 4,1 А
Физический параметр
Операция Темп/Влажность	-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	35021544 мм
Вес нетто/брутто	1,65 кг/2,2 кг	1,9 кг/2,4 кг
Установка	Рабочий стол, монтаж в стойку
Сертификация & Гарантия
Молниезащита	Защита от молнии: 4KV 8/20us, уровень защиты: IP30
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, RoHS
Гарантия	1 год, пожизненное обслуживание.
