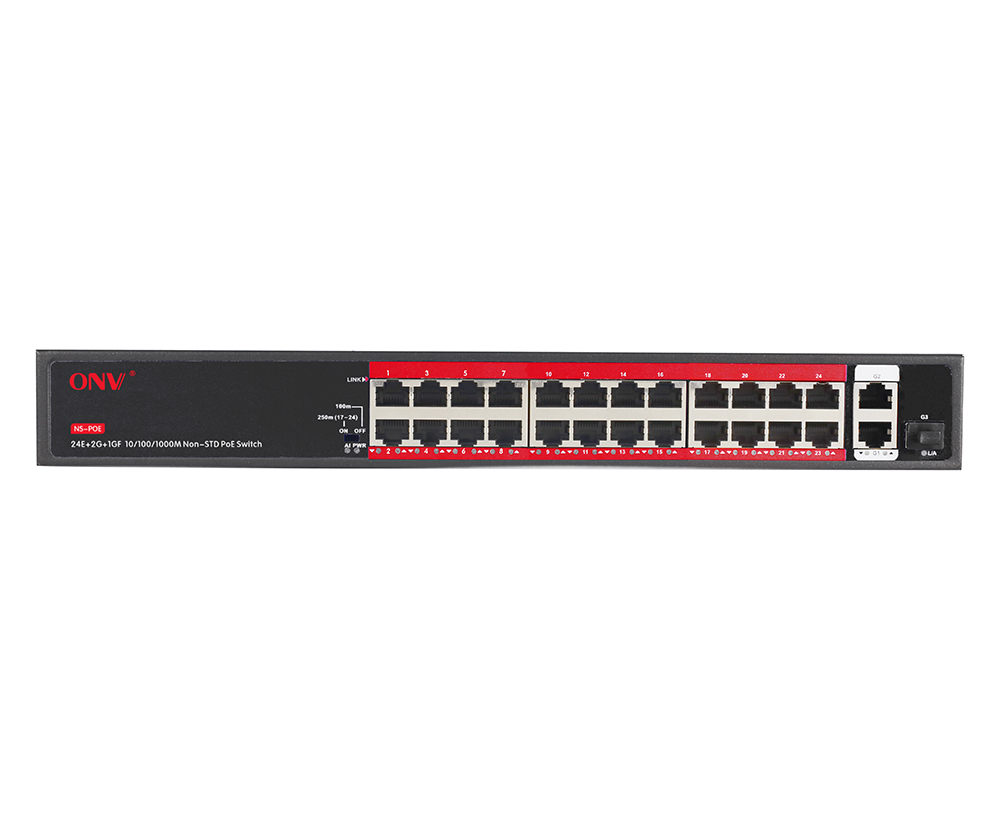

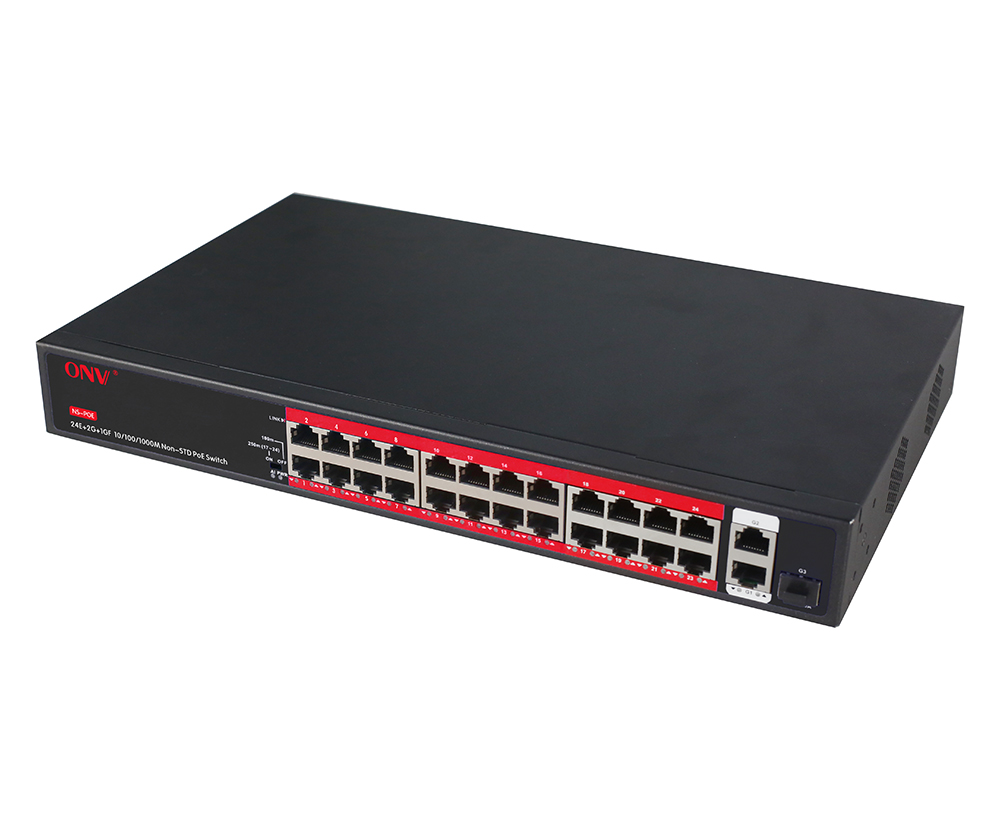

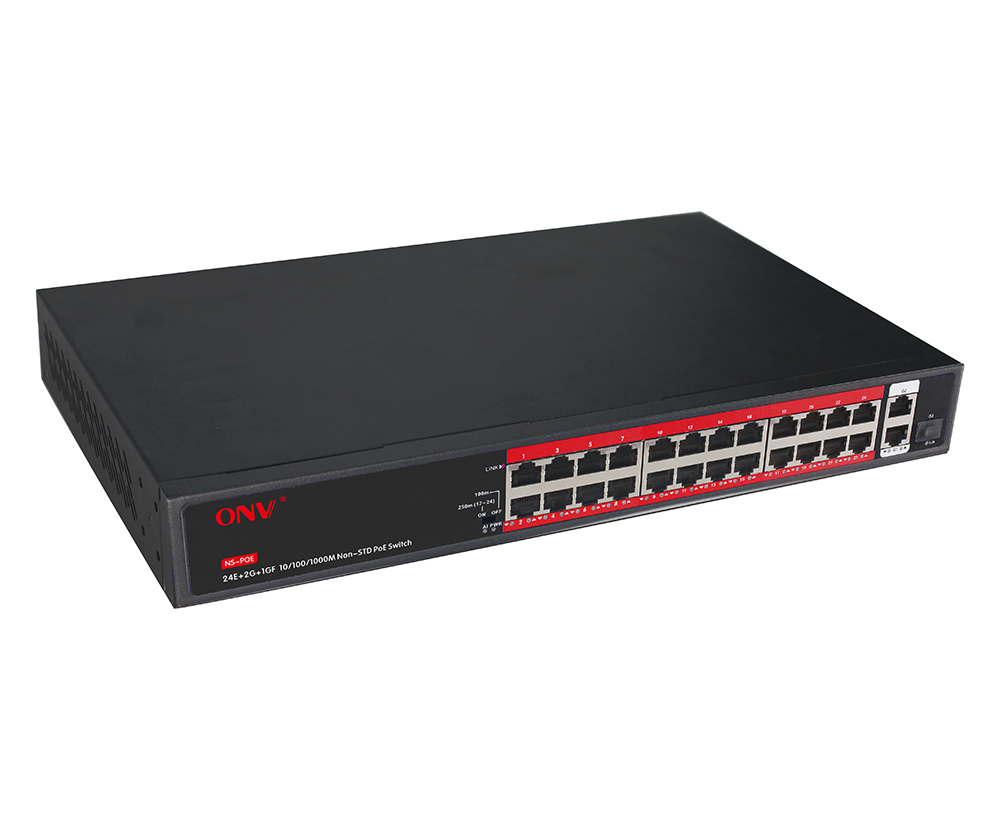

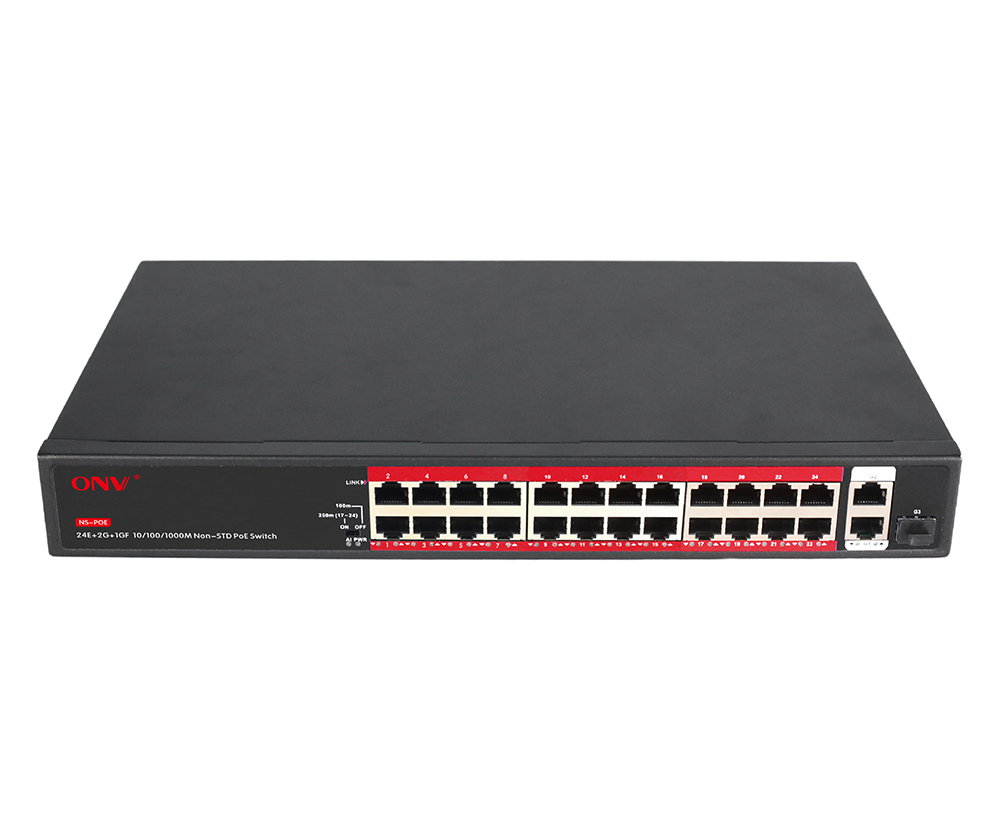

ONV-H2024PFG-это нестандартный оптоволоконный коммутатор PoE на гигабитном восходящем уровне, независимо разработанный ONV. Он имеет24* Порты 10/100M RJ45, 2 порта RJ45 восходящей линии связи 10/100/1000M и оптоволоконный порт SFP восходящей линии связи 1*1000M. Порт 1-24Может поддерживать нестандартный источник питания PoE 24 В и однопортовый источник питания PoE мощностью до 24 Вт. Как нестандартное устройство питания PoE, оно должно быть подключено к соответствующему нестандартному электрическому оборудованию (например, беспроводному мосту, зданию визуальной внутренней связи и т. Д.) Или нестандартному сплиттеру PoE для преобразования, а затем получить источник питания PoE. Он может подавать питание на различные адаптируемые клеммы через сетевые кабели, чтобы удовлетворить спрос на сетевую среду источника питания PoE высокой плотности. Он подходит для отелей, кампусов, фабричных общежитий, а также малых и средних предприятий для создания экономически эффективных сетей. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
Доступ 10/100 Мбит, гигабитный восходящий порт RJ45 и порт SFP
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.
◇Обеспечивает 10/100МПорт RJ45 иГигабитRJ45 и SFPПорт, который более удобен для пользователей для гибкой настройки в соответствии с сетевыми требованиями различных сценариев.
Интеллектуальный источник питания PoE

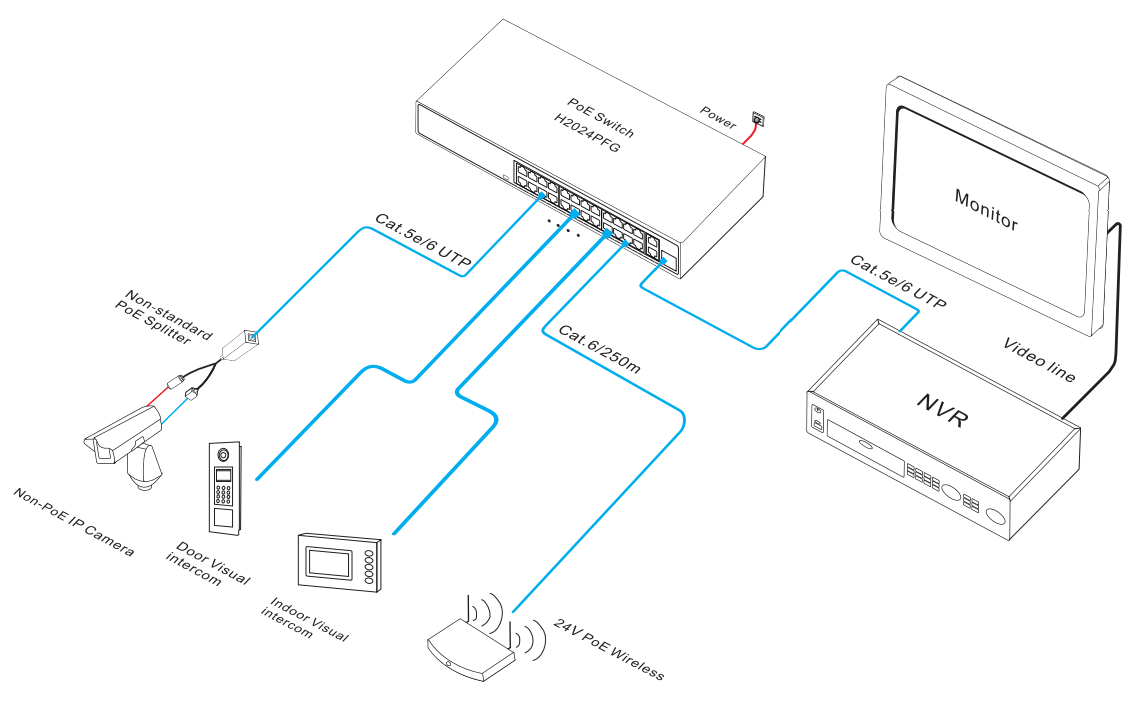

◇Быстро внедрите сетевой кабель питания PoE через коммутатор для прямого подключения нестандартного электрического оборудования или коммутатора и нестандартного кабеля-разветвителя PoE.
◇24* Порты 10/100Base-TX RJ45 могут поддерживать источник питания 24 В PoE, отвечающий потребностям мониторинга безопасности, системы телеконференций, покрытия беспроводной сети и других сценариев.
ССтолANDRНадежный,Простой в использовании
◇CCC, CE, FCC, RoHS.
◇Подключи и работай, без конфигурации, просто и удобно.
◇Удобная для пользователя панель может отображать состояние устройства с помощью светодиодных индикаторов PWR и PoE.
◇Потребление низкой мощности, гальванизированный стальной кожух, А отличное рассеивание тепла обеспечивает стабильную работу переключателя.
◇Длинные-Дистанционный режим (250 м): Установите переключатель в положение ВКЛ (по умолчаниюВыключено), Скорость портов17-24Уменьшается до 10 м, расстояние передачи может достигать 250 метров, а также может решить проблему плохой передачи, вызванной старением линий.

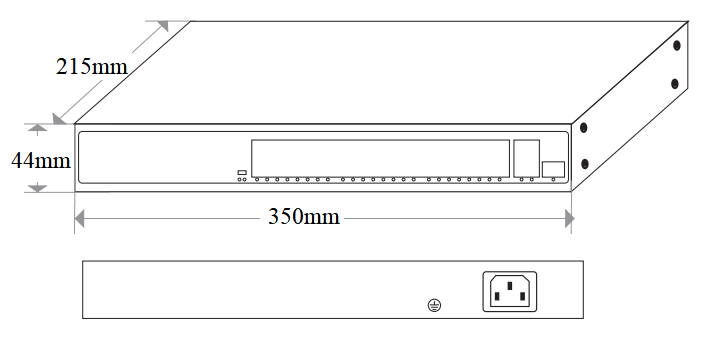

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Встроенный блок питания. |
|
ONV-H2016PFG |
Неуправляемый коммутатор PoE с портами RJ45 16*10/100M и 2 портами RJ45 восходящей линии связи 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-16 поддерживает нестандартный источник питания PoE + 24 В. Порт 9-16 может поддерживать передачу 10 м/250 метров, когда функциональный переключатель находится на 250 м. Встроенный блок питания. |
24 В/250 Вт |
|
ONV-H2024PFG |
Неуправляемый коммутатор PoE с портами RJ45 24*10/100M и 2 портами RJ45 восходящей линии связи 10/100/1000M и оптоволоконным портом SFP восходящей линии связи 1*1000M. Порт 1-24 поддерживает нестандартный источник питания PoE + 24 В. Порт 17-24 может поддерживать передачу 10 м/250 метров, когда функциональный переключатель находится на 250 м. Встроенный блок питания. |
24 В/250 Вт |
|
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
27-Порт гигабитного восходящего линии связи нестандартный PoEВолокноПереключатель |
1 |
ПК |
|
|
Кабель питания переменного тока |
1 |
ПК |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 г Оптический Модуль |
2630 |
Оптический модуль SFP, мульти 1,25G-Режим двойного волокна 850 нм, расстояние передачи: 550 м,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
2632 |
Оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т |
Оптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р |
Оптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т-СК |
Оптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,СИнтерфейс C. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-СК |
Оптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,СИнтерфейс C. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
Модель |
ONV-H2016PFG |
ONV-H2024PFG |
|
Характеристики интерфейса |
||
|
Фиксированный порт |
16 портов PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные) |
24 порта PoE 10/100Base-TX (данные/питание) 2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные) |
|
Порт Ethernet |
Порт 1-16/ 1-24 поддерживает 10/100Base-T(X) и порт 17-18/ 25-26 поддерживает 100/1000Base-T(X) с автоматическим распознаванием, полностью/полудуплексный MDI/ MDI-X самоадаптация |
|
|
Передача витой пары |
10BASE-TX: UTP Cat5 или более поздней версии (≤ 250 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T :Cat5e или более поздняя UTP (≤ 100 метров) |
|
|
Порт оптического волокна |
Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК/СК) |
|
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-500 м Одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
|
Функциональный переключатель |
Порт 9-16/ 17-24 может поддерживать передачу на 10 м/250 метров, когда функциональный переключатель находится на 250 м. |
|
|
Параметр чипа |
||
|
Сетевой протокол |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x |
|
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
|
Коммутационная способность |
9,2 Гбит/с (без блокировки) |
10,8 Гбит/с (без блокировки) |
|
Экспедирование Скорость @ 64 байт |
6,84 Мбит/с |
8,04 Мбит/с |
|
МАК |
2 К |
|
|
Буферная память |
2,75 м |
|
|
Джамбо рамка |
9216Б |
|
|
СИДИндикатор |
Питание: PWR (зеленый), Сеть: Link (зеленый), PoE: PoE (зеленый) Порт волокна: Л/А (зеленый цвет), функциональный переключатель: 100 м/250 м (зеленый цвет) |
|
|
PoE & Электропитание |
||
|
Порт PoE |
Порт 1-16 |
Порт 1-24 |
|
Пин электропитания |
4/5( ) 7/8(-) |
|
|
Максимальное однопортовое питание PoE |
24 Вт, нестандартный PoE |
|
|
Общее PWR/входное напряжение |
250 Вт/(AC100-240V) |
|
|
Потребляемая мощность |
В режиме ожидания <5 Вт, полная нагрузка <240 Вт |
В режиме ожидания <8 Вт, полная нагрузка <250 Вт |
|
Электропитание |
Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 2,2 А |
Встроенный источник питания, AC100 ~ 240 В, 50-60 Гц, 4,1 А |
|
Физический параметр |
||
|
Операция TEMP/Влажность |
-20 ° C ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации |
|
|
Хранение TEMP/Влажность |
-40 ° C ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации |
|
|
Размер (Д * Ш * В) |
350*215*44 мм |
|
|
Вес нетто/брутто |
1,9 кг/2,45 кг |
1,9 кг/2,4 кг |
|
Установка |
Настольный, монтируемый в стойку |
|
|
Сертификация & Гарантия |
||
|
Молниезащита |
Защита от молнии: 4KV 8/20us, уровень защиты: IP30 |
|
|
Сертификация |
CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS |
|
|
Гарантия |
1 год,Пожизненное обслуживание. |
|
