Гигабитный 6-портовый управляемый коммутатор PoE L2-Коммутатор PoE

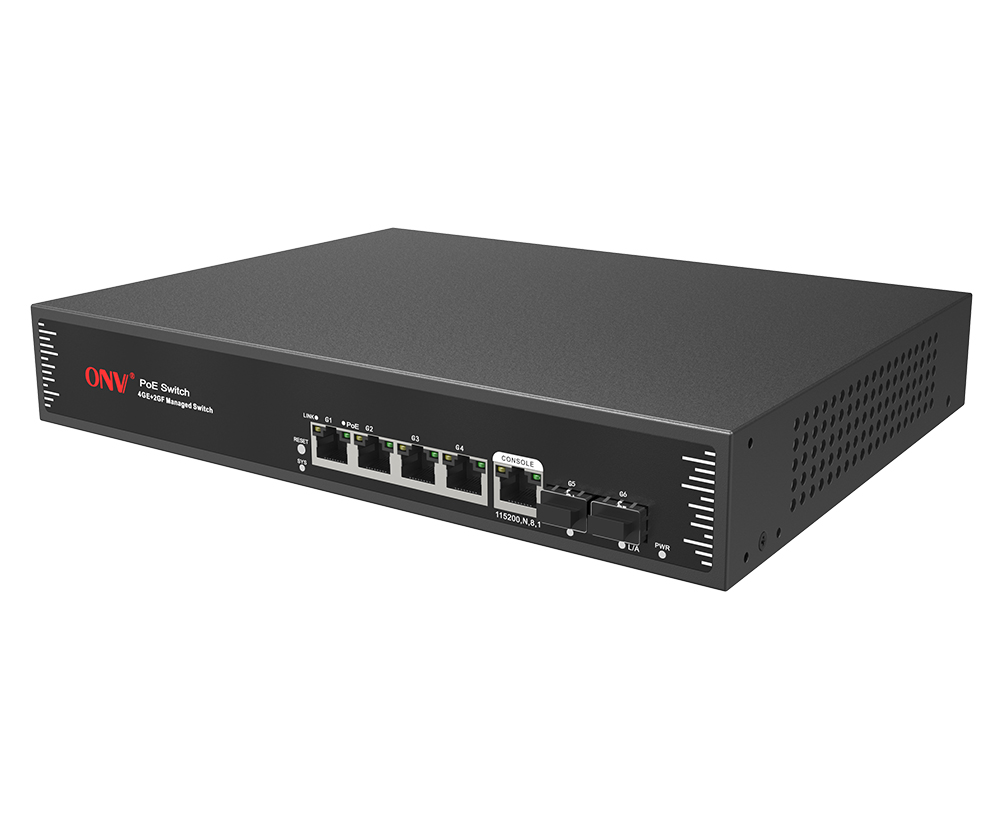

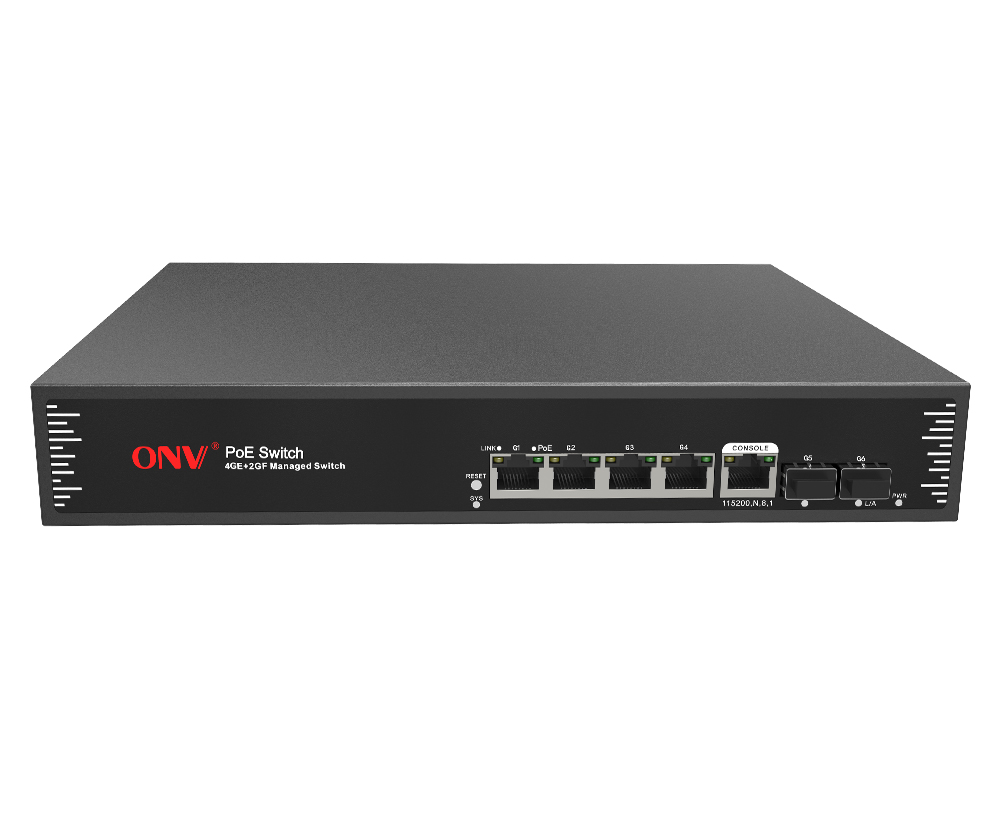

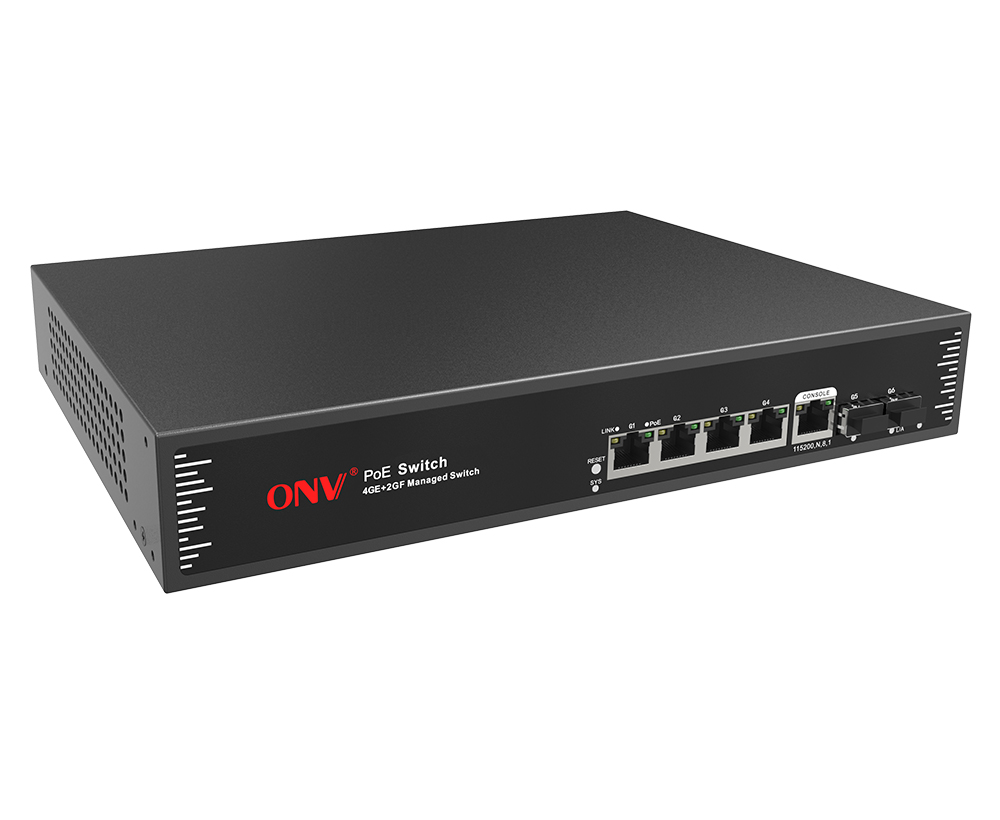

Гигабитный 6-портовый управляемый коммутатор PoE L2

Модель： ONV-POE33006PFM

Управляемый L2 коммутатор PoE с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Он встроен в блок питания 65 Вт и шкаф 1U/19 дюймов.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

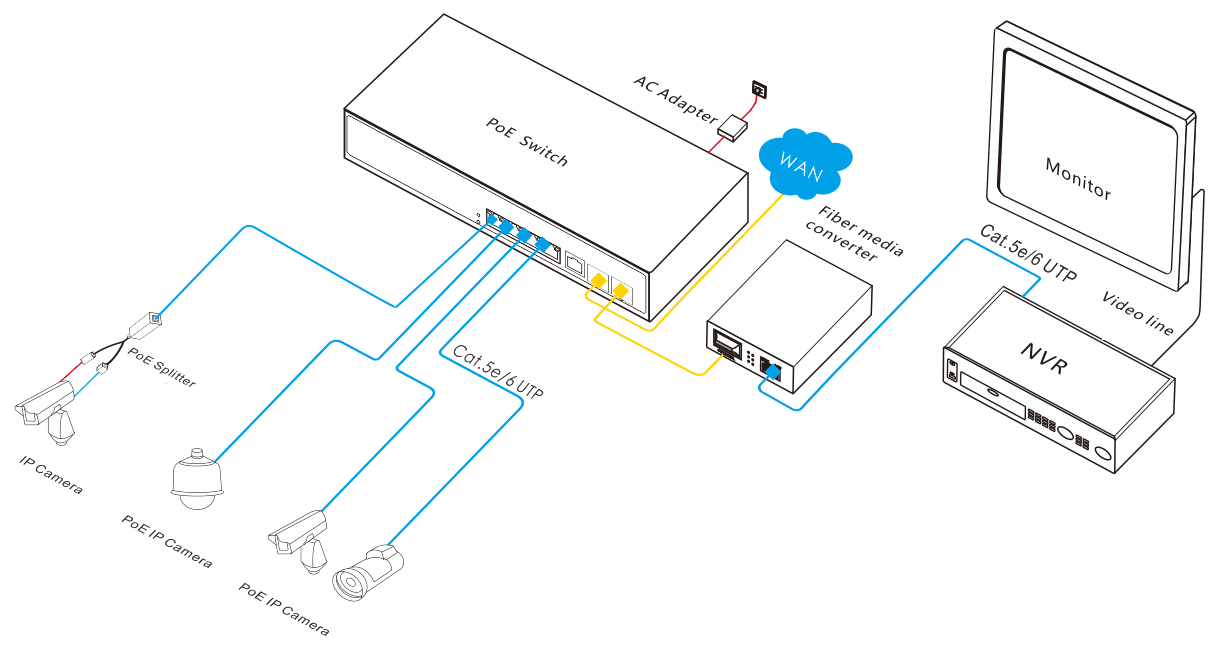

ONV-POE33006PFM-это оптоволоконный коммутатор PoE с управлением Gigabit L2 +, независимо разработанный ONV. Он имеет 4 порта адаптивного RJ45 10/100/1000Base-T и 2 порта 100/1000Base-X.ВосходящийСФПВолокноПорты. Порт 1-4БанкаПоддержка IEEE 802,3Стандарт af/at PoE и однопортовый PoE мощностью до 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства с питанием, соответствующие стандартам, и питать их через сетевые кабели. Он может питать оконечное оборудование PoE, такое как беспроводная точка доступа, IP-камера, IПТелефон и построение домофонов с визуальным контролем доступа через сетевые кабели для сетевых сред, требующих высокоплотного источника питания PoE. Он подходит для отелей, кампусов, парков, супермаркетов, живописных мест, заводских общежитий, а также малых и средних предприятий для создания экономически эффективных сетей.

ONV-POE33006PFM имеет функции управления сетью L2 +. ОноБанкаПоддержка управления IPV4 и пересылки статической маршрутизации, полные механизмы защиты безопасности, полный ACL/Политики QoS и богатые функции VLAN, упрощающие управление и обслуживание. Поддерживает несколько протоколов резервирования сети RSTP (<50 мс) для улучшения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить бесперебойную связь важных передач. В соответствии с потребностями приложения управление питанием PoE, управление потоком портов, разделение VLAN, QoS и другие конфигурации служб приложений могут выполняться с помощью методов сетевого управления, таких как Web, CLI, SNMP и Telnet.

ОСОБЕННОСТЬ

Гигабитный доступ, восходящая связьСФПВолокноПорт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка гигабитRJ45Комбинация порта и порта SFP гигабита, которая позволяет потребители гибко построить сеть для того чтобы отвечать потребностямы различных сценариев.

Интеллектуальный источник питания PoE

◇Поддержка функции сетевого управления PoE, просмотра состояния питания порта и т. Д. Через конфигурацию сетевого управления.

◇Соответствует стандарту источника питания IEEE 802,3 af/at PoE, автоматически определяет оборудование PoE для источника питания.

◇4* Порты 10/100/1000Base-T RJ45 поддерживают питание PoE для удовлетворения потребностей в источнике питания для мониторинга безопасности, систем конференц-связи, покрытия беспроводной сети и других сценариев.

СильныйВозможности обработки бизнеса

◇Поддержка IEEE 802.1Q VLAN.

◇Кольцевая сеть RSTP протокол связующего дерева устраняет циклы уровня 2 и реализует резервное копирование ссылок.

◇ПоддержкаОтслеживание IGMP V1/V2Для удовлетворения потребностей мультитерминального видеонаблюдения высокой четкости и доступа к видеоконференцсвязи.

◇Поддержка QoS, трех приоритетных режимов на основе порта, 802,1 P и DSCP, а также четырех алгоритмов планирования очереди: SP, WRR иWfq.

◇Статическое агрегирование и динамическое агрегирование эффективно увеличивают полосу пропускания канала, обеспечивают балансировку нагрузки и резервное копирование каналов, а также повышают надежность каналов.

◇Поддержка ACL для фильтрации пакетов данных путем настройки правил соответствия, операций обработки и временных разрешений для обеспечения гибких стратегий контроля доступа безопасности.

Безопасность

◇Изоляция порта и штормовой контроль.

◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇ССС,CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора.PWR, PoE,ИЛинк.

◇Использование источника питания собственной разработки с высокой степенью резервирования обеспечивает долгосрочную и стабильную выходную мощность PoE.

◇Низкое энергопотребление,СВентилятор,ГAlvanized стальное снабжение жилищем металла,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Мониторинг ЦП, мониторинг памятиИОбнаружение пинга.

◇ССистемные журналы и статистика трафика портов облегчают оптимизацию и преобразование сети.

◇LLDP облегчает системе управления сетью запрос и определение состояния связи канала.

◇Сетевое управление, CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и другие диверсифицированные методы управления и обслуживания.

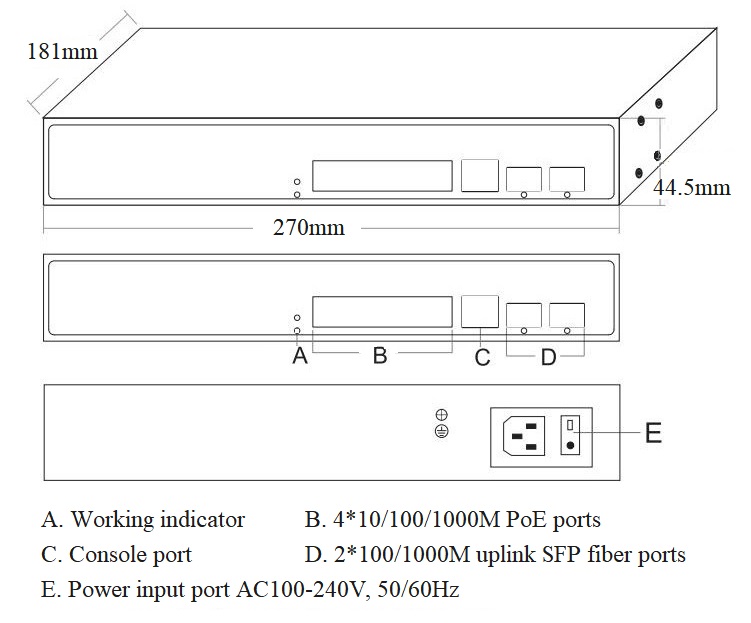

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Встроенный блок питания.
ONV-POE33006PFM	Управляемый коммутатор PoE L2 + с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящей линии связи 100/1000M. Порт 1-4 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.	65 Вт
ONV-POE33006PFM-at		130 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовый гигабитный управляемый коммутатор PoE	1	НАБОР
	Кабель питания переменного тока	1	ПК
	RJ45-DB9 Кабель адаптера	1	ПК
	Монтажный комплект(Висячее ухо)	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25G оптический Модуль	2630	Оптический модуль SFP, 1,25 г, многомодовое двойное волокно 850 нм, дальность передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632	Оптический модуль SFP, 1,25 г, одномодовое двойное волокно 1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т	Оптический модуль SFP, 1,25 г, одномодовый одноволоконный TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р	Оптический модуль SFP, 1,25 г, одномодовый одноволоконный TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-СК	Оптический модуль SFP, 1,25 г, одномодовый одноволоконный TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-СК	Оптический модуль SFP, 1,25 г, одномодовое одноволоконное волокно TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-POE33006PFM	ONV-POE33006PFM-at
Характеристики интерфейса
ИсправленоПOrt	1 * порт RS232 консоли (115200,N,8,1) 4 порта PoE 10/100/1000Base-T (данные/питание) 2 порта волокна SFP uplink 100/1000Base-X (данные)
Порт Ethernet	Порт 1-4 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	12Гбит/с(Не блокирующий)
Экспедирование Скорость @ 64 байт	8,93 Мпс
ЦП (Гц)	500 м
DRAM	1G
Вспышка	128 м
МАК	8 К
Буферная память	4. 1М
СИД Индикатор	Мощность:Pwr (Зеленый), PoE:ПОЭ (Зеленый), Сеть:Ссылка (Желтый), Порт волокна: L/A (зеленый)
Переключатель сброса	Короткое нажатие менее 5 секунд, чтобы перезапустить переключатель. Короткое нажатие более 5 секунд для восстановления заводских настроек.
PoE & Электропитание
Порт PoE	Порт 1-4
Управление PoE	Отображение рабочего состояния порта PoE, распределение выходной мощности порта PoE, вкл/выкл PoE, распределение мощности af/at
Пин электропитания	1/2( ) 3/6(-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Общее PWR/входное напряжение	65 Вт/ (AC100-240V)	130Вт/(AC100-240V)
Потребляемая мощность	Резервный<5Вт,Полная нагрузка<60 Вт	Резервный<6Вт,Полная нагрузка<120 Вт

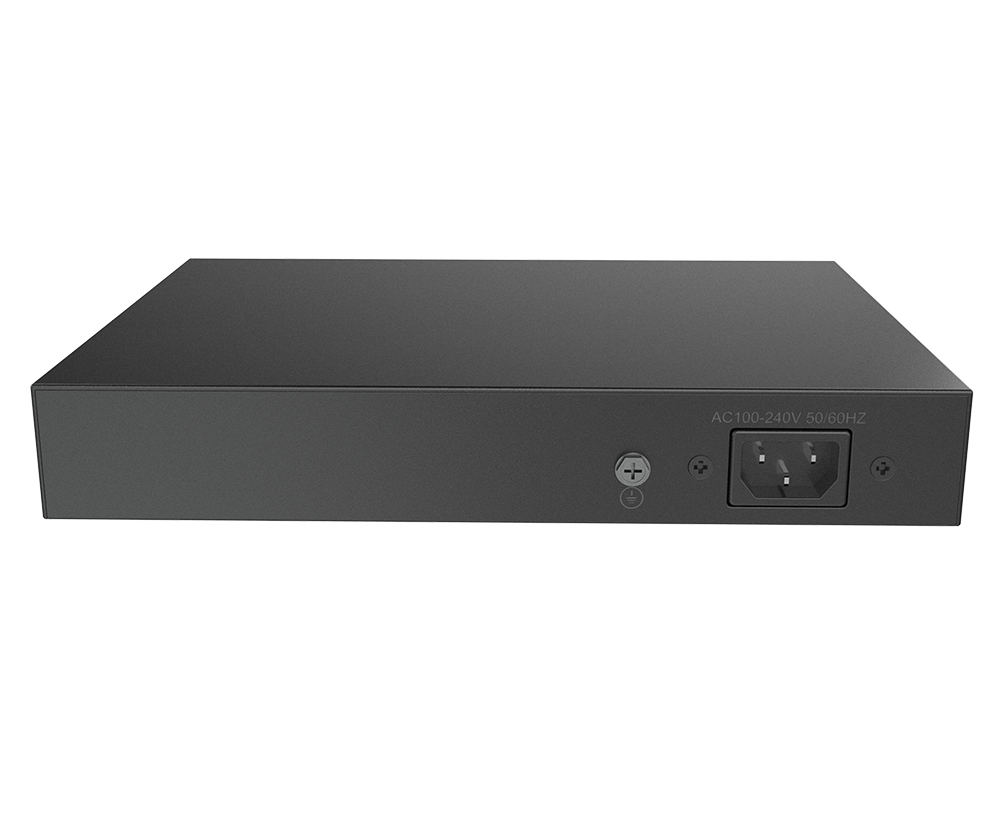

Электропитание	Построенный вЭлектропитание,AC100~240 В 50-60 Гц,1. 0А	Построенный вЭлектропитание,AC100~240 В 50-60 Гц, 2,3А
Физический параметр
Операция TEMP/Влажность	-20 ° C ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение TEMP/Влажность	-40 ° C ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	27018144,5 мм
Вес нетто/брутто	1,2Кг/1,8Кг	1,3Кг/1,9Кг
Установка	Рабочий стол,Стена Крепление, Шкаф 1U/19''
Сертификация & Гарантия
Молниезащита	Защита от молнии: 4KV 8/20us, уровень защиты: IP30
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	3 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоком IEEE802.3x (полный дуплекс) Подавление шторма вещания на основе скорости порта Управление трафиком порта в реальном времени (интервал потока) Ограничьте скорость пакетного трафика на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с
Функция L3	Статический маршрут IPV4/маршрут по умолчанию
Vlan	VLAN на основе портов (4K), VLAN на основе протокола IEEE802.1q, конфигурация порта доступа, магистраль, гибрид
Агрегация портов	Динамическая агрегация LACP, Статическая агрегация Максимум 3 группы агрегации и 8 портов на группу
Связующего дерева	RSTP (IEEE 802,1 Вт)
ERPS	ERPSv2
Многоадресный	Многоадресная VLAN, механизм быстрого выхода пользователя, IGMP Snooping v1/v2
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS Алгоритм планирования очереди (SP, WRR, WFQ) Ограничение скорости на основе потока, фильтрация пакетов на основе потока Перенаправление на основе потока, 8 * очередей вывода каждого порта
СКЛ	ACL на основе портов и VLAN-доставки
