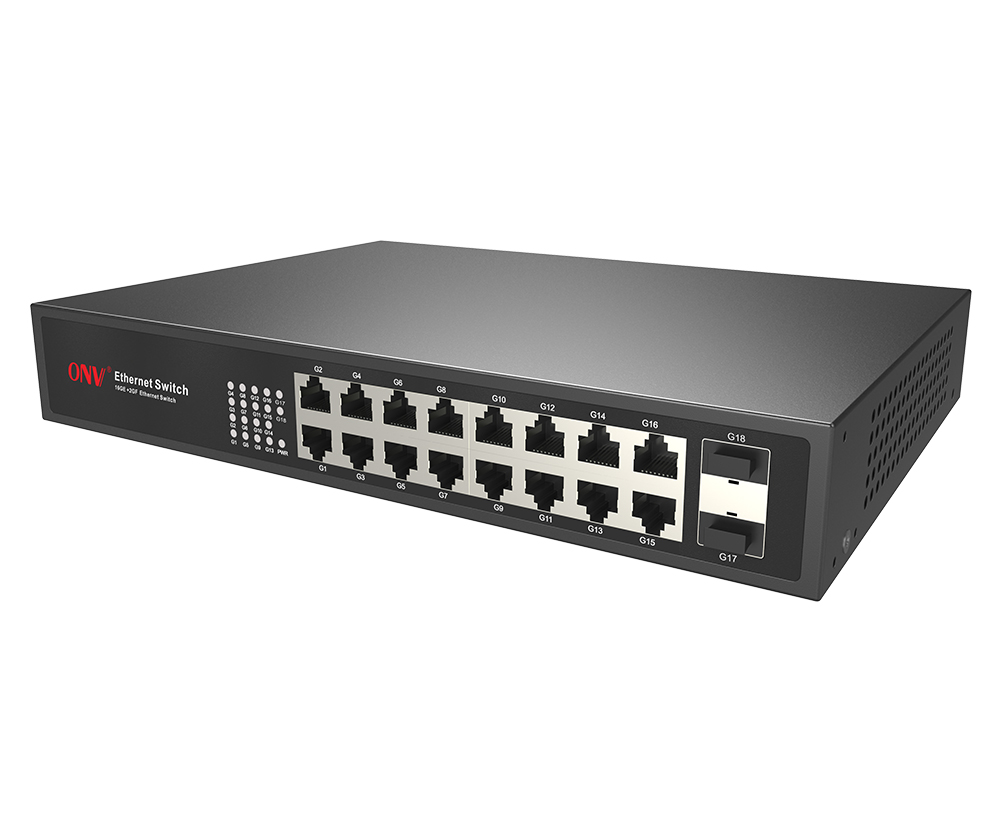

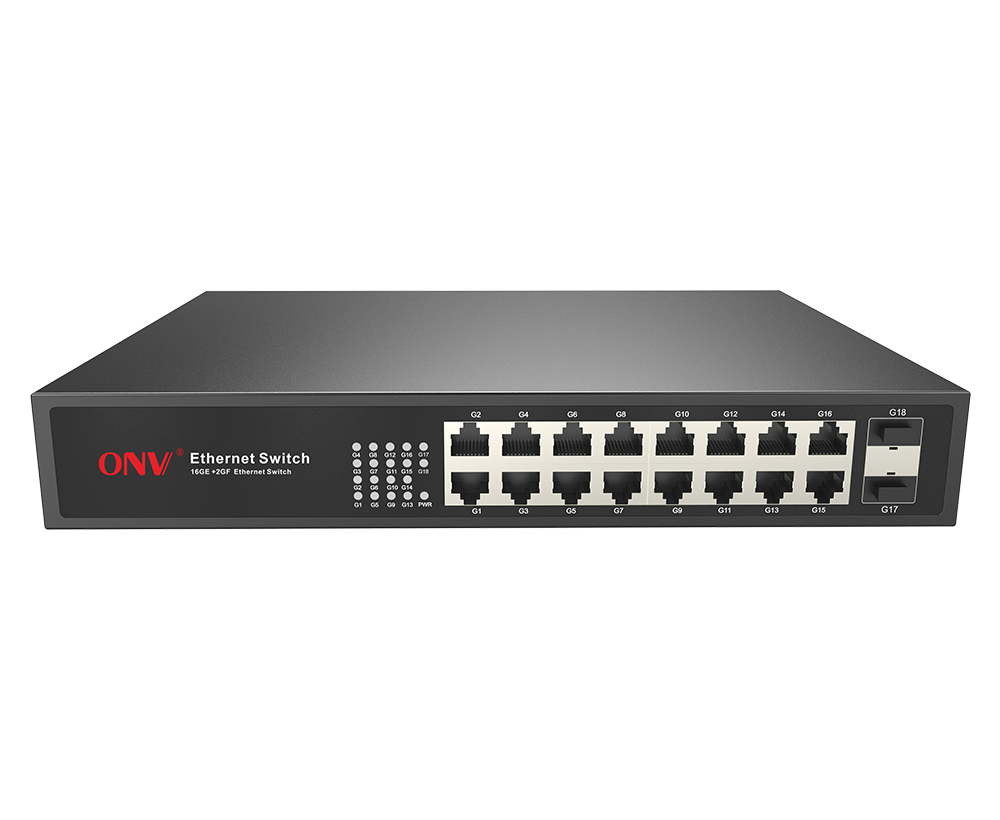

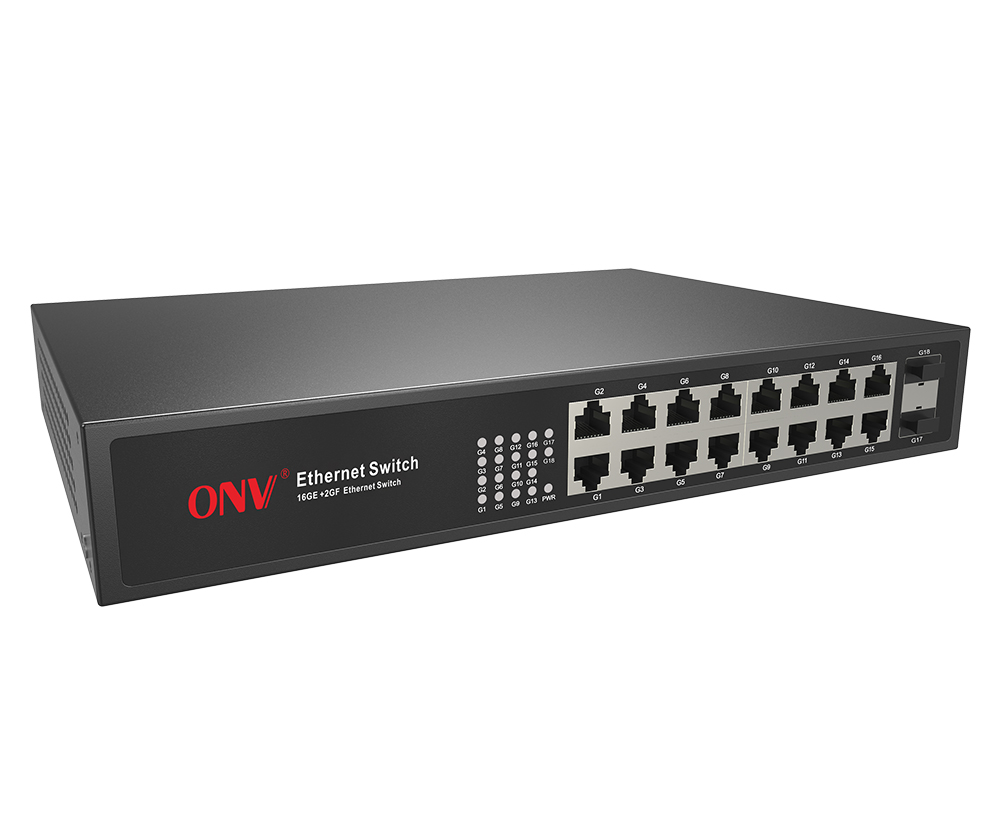

ONV-H3218F-это гигабитный оптоволоконный коммутатор Ethernet, независимо разработанный ONV. Он имеет 16 адаптивных портов RJ45 10/100/1000M и 2 оптоволоконных порта SFP 1000M. Комбинированный порт RJ45 и SFP может не зависеть от среды передачи, обеспечивая удобное подключение и расширение сети. Схема большой объединительной платы и большого чипа переключения кэша предпочтительна для повышения скорости пересылки больших файлов и эффективного решения проблем замораживания видео и потери изображения в среде наблюдения высокой четкости. Он подходит для отелей, банков, кампусов, фабричных кварталов, а также малых и средних предприятий для создания экономически эффективной сети. Неуправляемый режим, подключи и работай, без конфигурации, простой и удобный в использовании.
ОСОБЕННОСТЬ
Гигабитная скорость, высокоскоростная передача
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.
◇СПоддержкаГигабитRJ45ПортИВолокно р sfpOrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.
ССтолANDRНадежный
◇ССС, СЭ,ФКС, РоХС.
◇Подключи и работай, без конфигурации, просто и удобно.
◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора Link./Закон иВР.
◇Собственн-разработанный блок питания, высокая конструкция резервирования, обеспечивая длинное-Срок и стабильная выходная мощность.
◇Низкое энергопотребление,СВентилятор,Оцинкованная сталь металлКорпус,И отличное рассеивание тепла для обеспечения стабильной работы переключателя.

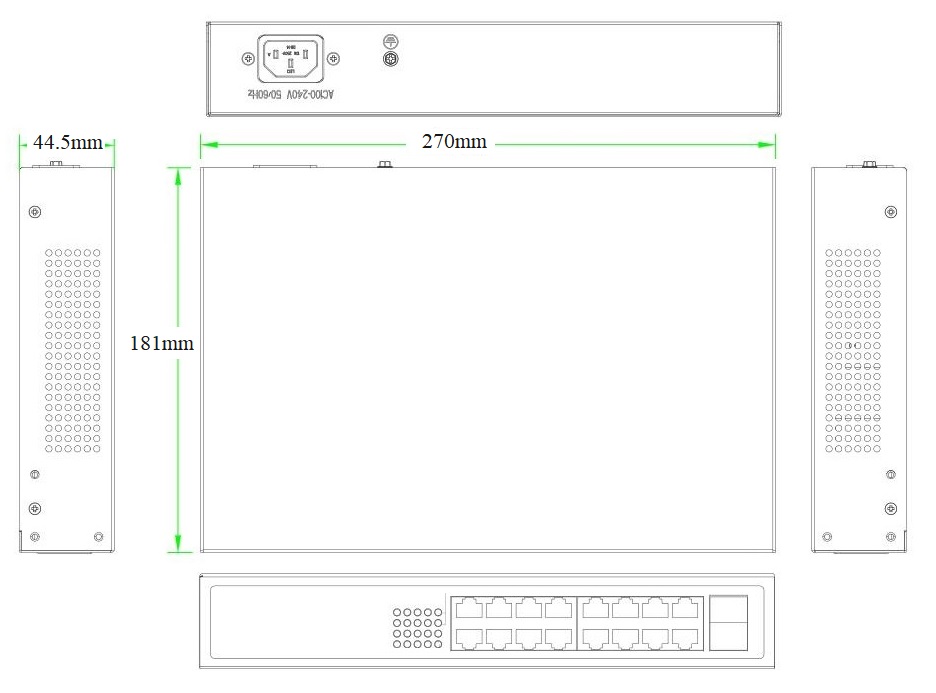

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Встроенный блок питания. |
|
ONV-H3218F |
Неуправляемый коммутатор Ethernet с 16 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Это встроенный источник питания и установка шкафа 1U/19 ”. |
30 Вт |
|
ONV-H3226F |
Неуправляемый коммутатор Ethernet с 24 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Это встроенный источник питания и установка шкафа 1U/19 ”. |
30 Вт |
|
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
18-портовый гигабитный Ethernet-коммутатор |
1 |
НАБОР |
|
|
Кабель питания переменного тока |
1 |
ПК |
|
|
Монтажный комплект |
1 |
НАБОР |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 г ОPtical Модуль |
2630 |
Оптический модуль SFP, мульти 1,25G-Режим двойного волокна 850 нм, расстояние передачи: 550 м,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
2632 |
Оптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310 нм, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т |
Оптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р |
Оптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т-СК |
Оптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км, СИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-СК |
Оптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км, СИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
МощностьМодуль |
2633 |
Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45. |
ПК |
|
Модель |
ONV-H3218F |
ONV-H3226F |
|
Характеристики интерфейса |
||
|
Фиксированный порт |
16 портов * 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) |
24 порта * 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) |
|
Порт Ethernet |
Порт 1-16/ 1-24 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
|
Порт оптического волокна |
Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК) |
|
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
|
Параметр чипа |
||
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
|
Коммутационная способность |
48 Гбит/с (без блокировки) |
52 Гбит/с (без блокировки) |
|
Скорость переадресовки @ 64 байт |
26,78 Мпс |
38,69 Мпс |
|
МАК |
8 К |
|
|
Буферная память |
4 м |
|
|
Светодиодный индикатор |
Сила: PWR (зеленое), сеть: Связь/действие (зеленое) |
|
|
Электропитание |
||
|
Общее PWR/входное напряжение |
30 Вт/ (100-240 В) |
|
|
Потребляемая мощность |
В режиме ожидания <7 Вт, полная нагрузка <16 Вт |
В режиме ожидания <8 Вт, полная нагрузка <20 Вт |
|
Электропитание |
Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 0,56 А |
|
|
Физический параметр |
||
|
Операция Темп/Влажность |
||
