Введение проекта

Аффилированная средняя школа NUA связана с Нанкинским университетом искусств. Он находится в Нанкинском университете искусств. Он был основан в 1958 году, площадью 25 000 квадратных метров и 20 классов. Он имеет полное современное обучение и жилые помещения. Система видеонаблюдения оптической сети была размещена в кампусе одна за другой, став важным техническим средством для кампуса, чтобы хорошо работать в области безопасности кампуса.

ПредысторияНEeds

В связи с увеличением числа людей и транспортных средств, въезжающих и покидающих кампус, в целях обеспечения безопасности и безопасности личного и имущественного имущества студентов появились системы видеонаблюдения, системы управления транспортными средствами, системы управления сигнализацией. Совмещенный с всесторонней платформой наблюдения умного кампуса, всестороннее и всестороннее наблюдение всего кампуса осуществлены. всесторонняя проблема систем безопасности была серьезной ушиб в процессе пользы. По мере того, как строится все больше и больше подсистем, каждая подсистема работает независимо и управляет, а феномен информационного острова серьезен, и проблема постепенно возникает.

КампусРешение мониторинга безопасности

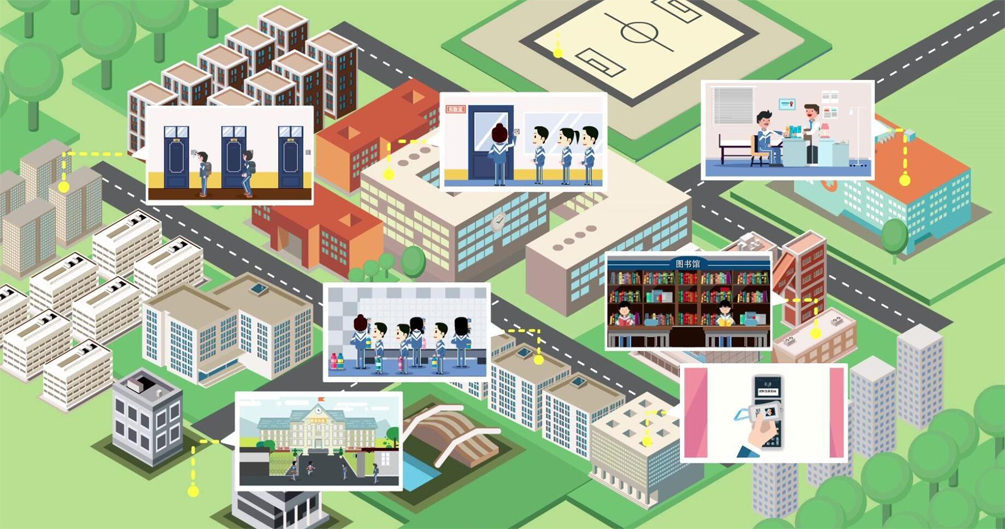

Система схемы сочетает в себе интеллектуальные методы управления, использует интеллектуальную технологию анализа и одновременно использует систему видеонаблюдения, систему управления транспортным средством, систему управления контролем доступа и систему управления сигнализацией для всестороннего управления людьми, транспортными средствами и объектами внутри и за пределами кампуса и изменения пассивного мониторинга, чтобы взять на себя инициативу. Оборона, центральная платформа управления может также интегрировать другие системы безопасности в колледжах и университетах для достижения обмена информацией, унифицированной связи и повышения общего уровня управления безопасностью кампуса.

Архитектура передачи-это «нейронная сеть» системы мониторинга сети. Чтобы обеспечить требования к пропускной способности передачи изображений и хранения в реальном времени, сетевая система видеонаблюдения должна использовать выделенную сеть сГигабитВолокно как костяк, 100МДоступ, и резерв на будущее. Мега возможность расширения. Центр контроля настраивает переключатель ядра для того чтобы агрегировать все видеоданные каждой области и центра подводн-управления.

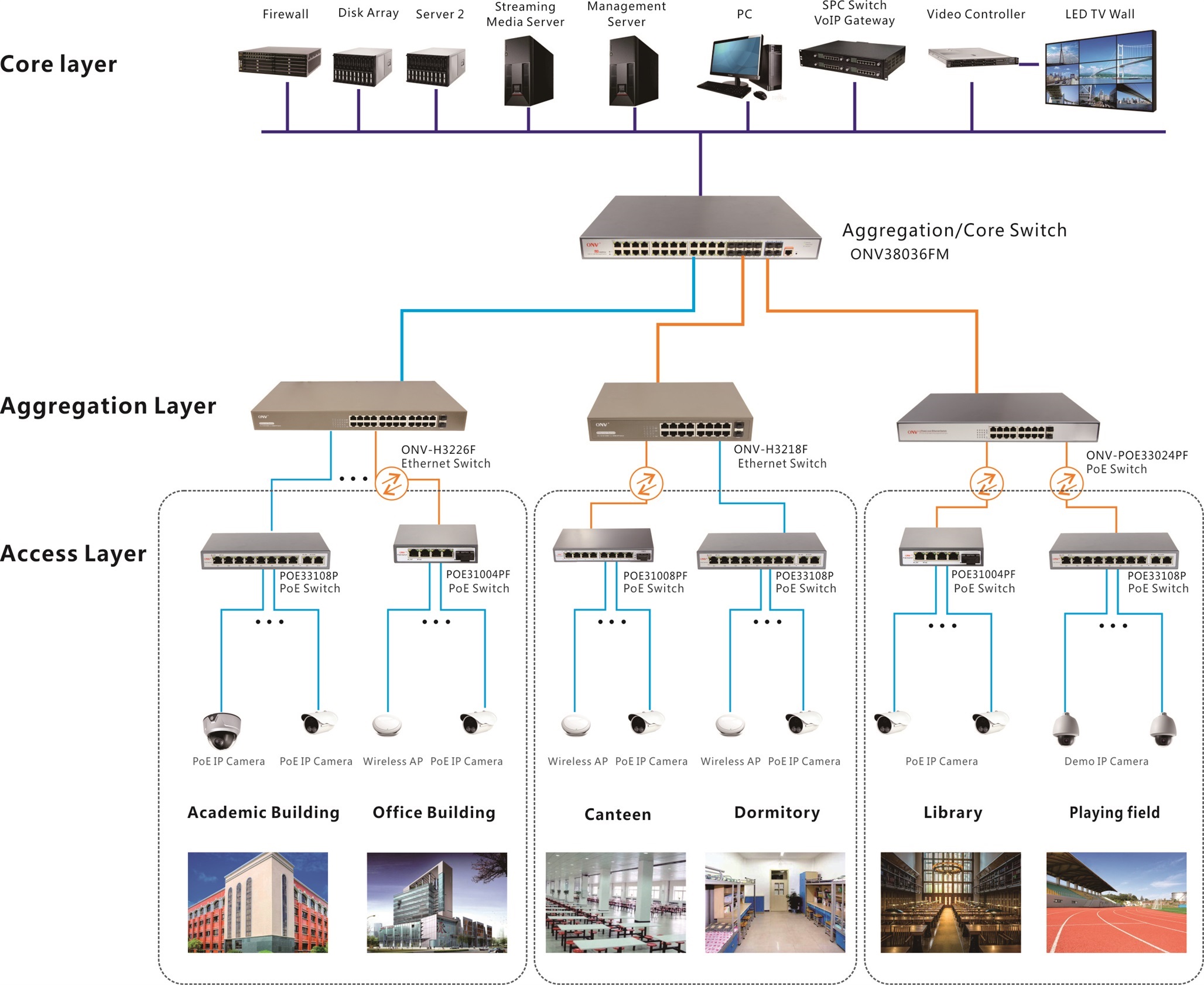

Архитектура топологии

Сеть звездной топологии адаптирована для реализации двухслойной архитектуры, а простая топология повышает стабильность системы.

Конфигурация коммутационной мощности

На уровне доступа используется гигабитная объединительная плата и коммутатор источника питания PoE с большим кэшем для настройки канала коммутационной способности с максимальной конфигурацией.

Средство связи

Связи все уровня доступа основаны на принципе близости, используя кабельное соединение и передачу сети КАТ 6, и после этого соединены с каждым переключателем агрегирования блока через порт уплинк каждого переключателя электропитания, уменьшая многоуровневую серию, удобную для всей системы после управления и обслуживания завершения.

Конфигурация устройства

Уровень доступа использует коммерческую серию Optical Network Video (ONV) с 8/24 портами гигабитного оптоволоконного коммутатора PoE в качестве основы и 8/18/28 портов гигабитного доступа к коммутатору источника питания PoE.

Продукт применения

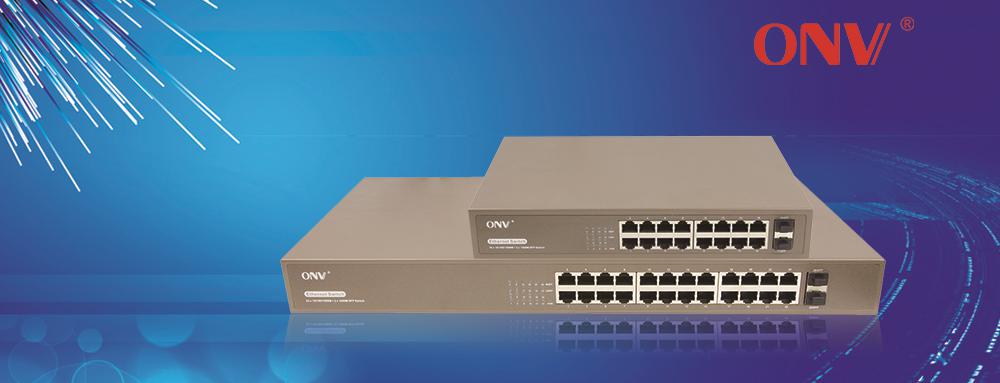

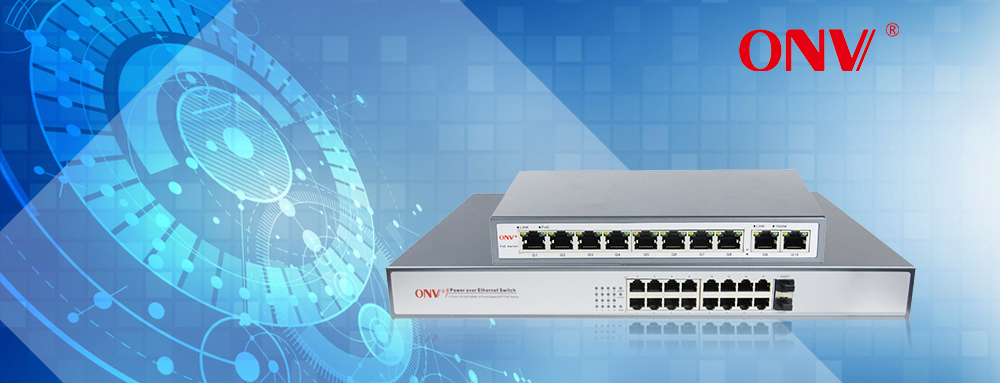

КоммерческаяСКоммутатор eries PoE

Гибкий дизайн интерфейса, большая коммутационная способность, неблокирующая архитектура

Принять решение микросхемы коммутатора Ethernet корпоративного класса, соответствовать IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, международному стандарту IEEE 802.3z.

Принятие решения микросхемы источника питания Ethernet военного класса Microsemi, весь протокол реализует международные стандарты IEEE802.3af и IEEE802.3at;

Высоконадежный дизайн производительности сети, сильная защита от помех, обеспечивающая надежную передачу данных;

Защита от перенапряжения порта 4KV, общий режим защиты от перенапряжения входного порта питания 6KV;

Защита IP30, металлический корпус из оцинкованной стали;

Установка в настольный/19-дюймовый шкаф

Каждый порт может поддерживать неблокирующую пересылку на проводной скорости, а передача более плавная;

Хранить и передний режим работы (линейная скорость может быть достигнута в пределах 64 ~ 1536 длина кадра);

Прошел сертификационные испытания CCC, CE, FCC, RoHS

Страхование продукта для страхования продукта China Taiping, источник питания Ethernet обещает никогда не сжечь устройство доступа, гарантию качества, пожизненное обслуживание;

Дизайн оптимизации производительности сетевой передачи, Cat.5e UTP может легко обеспечить передачу сигнала в пределах 100 метров; Порт волокна SFP восходящего соединения гигабита, простой в подключении.

Продукция ONV прошла сертификацию системы качества ISO9001, строго контролирует процесс производства продукции, а продукция стабильна и надежна.

Крупнейший в отрасли производитель трансмиссий PoE, техническая поддержка и послепродажное обслуживание надежны и беспроблемны.

Хозяин имеет потребление низкой мощности, активную охлаждая конструкцию вентилятора, гальванизированный кожух стали и металла, и превосходное тепловыделение для обеспечения стабилизированной деятельности продукта.
