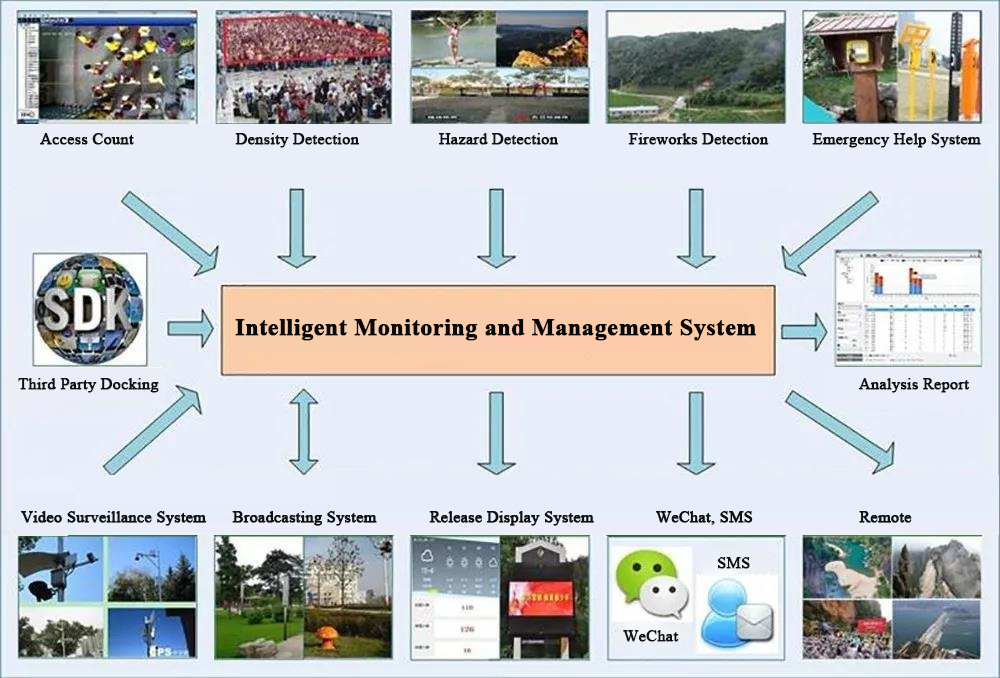

Отдых-неотъемлемая часть жизни. Спорт на открытом воздухе является первым выбором для отдыха и развлечений. Есть много живописных мест, широкая территория, большая мобильность людей и большой транспортный поток, который приносит большое давление на управление живописной горной местности Санбай. Используя высокотехнологичные технологии, как построить интеллектуальный живописный район горы Санбай, формирование всесторонней системы мониторинга и защиты безопасности неизбежно.

Исходное исправление сетевой системы

В живописной местности много точек сетт и большой трафик данных. Раннее построение частной видео сети не имеет общего планирования частной видео сети.

Сложно проложить проводку

Большая территория живописной местности сложная, оборудование охватывает большую территорию, а расстояние большое. Кабели и оптические волокна должны быть проложены для видео частной сети, и работы по прокладке сложны.

Ранняя трансформация видео

В частной сети видео, построенной в первые дни, выбор сетевого оборудования слишком низкий, чтобы эффективно поддерживать передачу видео высокой четкости.

Система хранения видеонаблюдения является относительно отсталой и не может эффективно управлять записью видео.

Многочисленные соглашения о брендах оборудования не способствуют централизованному сбору и единому управлению.

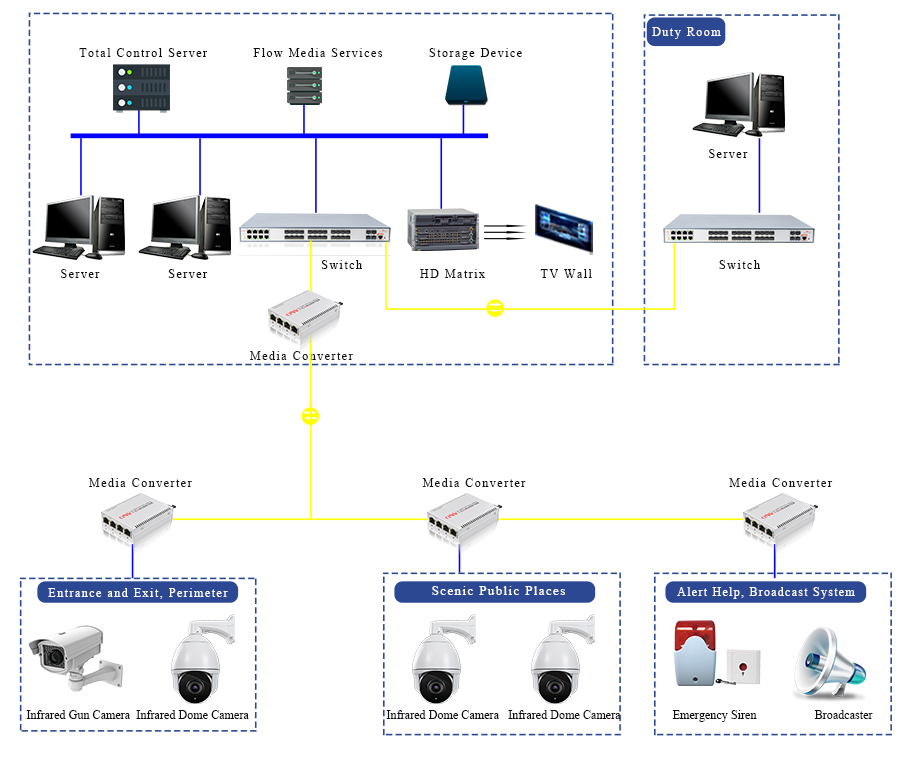

Топология системы

Оптически переключатели ядра агрегации сети видео могут всесторонне получать и контролировать оборудование уровня доступа в 7 × 24h, удовлетворяя направление развития сети безопасности, толковейшего и высокого определения, с высокой надежностью, высокомарочным, и высокой емкостью переключения. Управление, масштабируемость и другие функции, могут быть мультимедийными, передача на большие расстояния.

Архитектура топологии

Сеть звездной топологии адаптирована для реализации двухслойной архитектуры, а простая топология повышает стабильность системы.

Конфигурация коммутационной мощности

На базовом уровне используется оптоволоконный коммутатор Ethernet 1/10G для создания высокоэффективной оптической линии передачи с высокой пропускной способностью.

Средство связи

Все ссылки уровня доступа основаны на принципе близости, используя подключение и передачу сетевого кабеля Cat6, а затем подключаются к каждому коммутатору агрегирования устройств через порт восходящего канала каждого коммутатора PoE, уменьшая многоуровневую серию, удобную для всей системы после завершения Управление и техническое обслуживание.

Конфигурация устройства

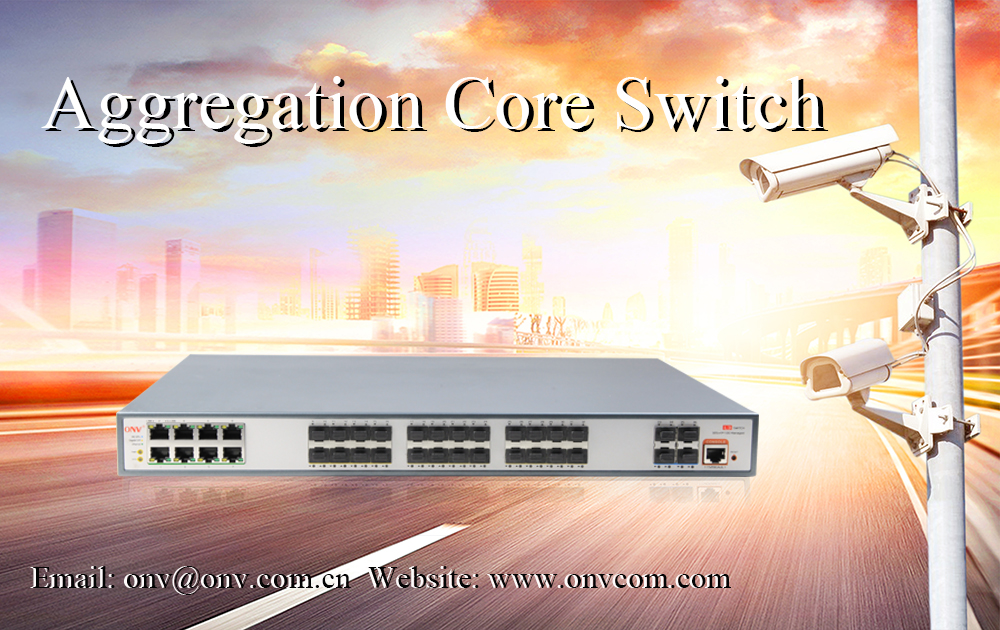

Основной слой использует 36-портовый управляемый коммутатор Ethernet L3 10G с оптическим сетевым видео (ONV).. (ONV36368FM)

Продукт применения

Комбинация порта Ethernet и оптоволоконного порта SFP для удовлетворения сетевых требований различных сценариев.

8 портов * 10/100/1000Base-T RJ45 и слоты 24*100/1000Base-X SFP и волокна 4*1/10G SFP.

IEEE802.1Q VLAN, гибкое разделение VLAN, Voice VLAN и конфигурация QinQ.

QoS, режим приоритета на основе 802,1 P, Port & DSCP, алгоритм планирования очереди, включая Equ, SP, WRR ,SP WRR.

ALC фильтрует пакет данных с помощью настройки правил соответствия, операций обработки и разрешений по времени, а также обеспечивает гибкий и безопасный контроль доступа.

IGMP V1/V2 и IGMP Снупинг.

ERPS/STP/RSTP/MSTP.

Статическая и динамическая агрегация.

Аутентификация 802.1X, изоляция портов, контроль шторма.

Веб-управление, командная строка CLI (Console, Telnet), SNMP (V1/V2/V3).

HTTPS, SSLV3 и SSHV1/V2.

Мониторинг ЦП, мониторинг памяти, тест Ping и диагностика кабеля.
