Система мониторинга автодорожного туннеля включает в себя системы освещения, системы вентиляции, системы пожарной сигнализации, системы пожаротушения, системы экстренной телефонной связи, системы вещания и т. Д. Из-за относительно сложной среды в автодорожном туннеле использование промышленных коммутаторов Ethernet для формирования оптоволоконной кольцевой сети имеет функции быстрого резервирования, Широкая температура, высокий уровень защиты и сильные электромагнитные помехи.

Общая длина туннеля Тяньчи составляет 2900 метров, а общая длина туннеля Чжуаньбао-1255 метров. В связи с возрастом строительства туннелей система мониторинга туннелей была модернизирована для обеспечения безопасности движения.

Система мониторинга туннелейREquirement

▲ Промышленный дизайн с высокой надежностью.

▲ Поддержка возможности мультисервисного доступа.

▲ Познакомьтесь со средой автомобильных приложений.

▲ Поддержка интегрированного управления сетью.

▲ Единая сеть видео-и экологического мониторинга.

▲ Непрерывная сетевая связь между туннелем и центром управления.

РешениеДДизайн

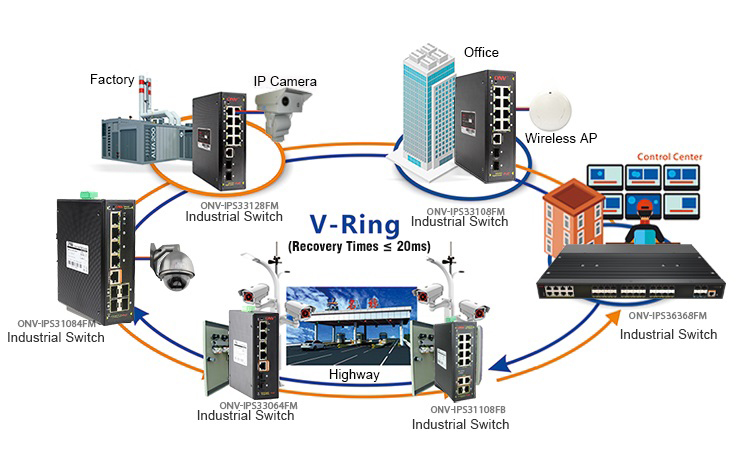

Благодаря особенностям секции и структуры туннеля, использует протокол резервирования сети ONV V-Ring, он может поддерживать G.8032 (ERPS), до 255 колец и каждое кольцо 254 устройства.Принятие конструкции кольцевой сети может гарантировать, что сеть работает бесперебойно, чтобы удовлетворить эксплуатационные требования мониторинга туннелей и других систем. Каждая подсистема использует гигабитную оптоволоконную кольцевую сетевую передачу для обеспечения стабильной передачи видеоданных. Центр мониторинга использует управляемый коммутатор Ethernet 10G, который может поддерживать протокол V-Ring.

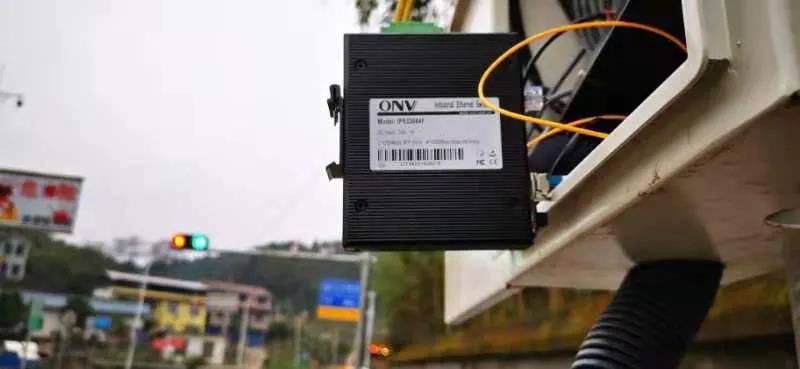

Модель ONV-IPS36368FM промышленный коммутатор имеет 8 портов RJ45 10/100/1000M для удовлетворения потребностей большого количества передачи видео, оптоволоконных портов SFP 24*100/1000M и оптоволоконных портов SFP + 4*1/10G с модулями SFP может обеспечить передачу волокна на большие расстояния. Продукты серии промышленных переключателей марки ONV прошли испытания EMI и EMS, а наработка на наработка MTBF составляет до 539608 часов. Промышленные переключатели поддерживают рабочую температуру-40 ~ + 85 ° C.

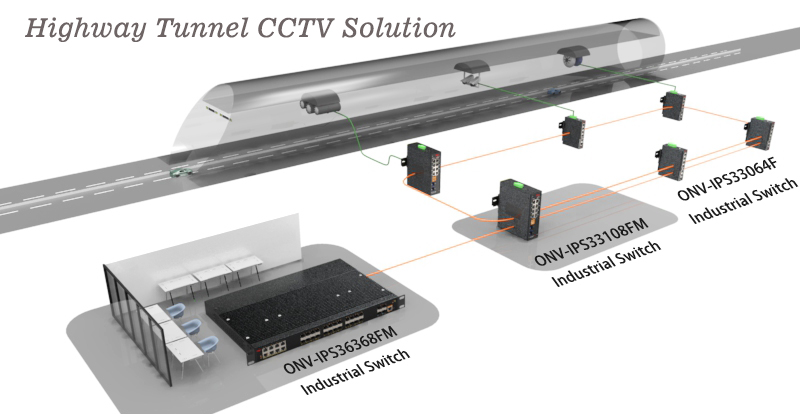

СистемаТОптология

Архитектура топологии

Звездная топология и кольцевая сеть топологии сети, простая топология повышает стабильность системы.

Конфигурация емкости переключения

Уровень доступа использовал полностью управляемые гигабитом промышленные переключатели волокна для того чтобы настроить более высокую связь емкости переключения конфигурации.

Ссылка Средняя

Канал уровня доступа использует сетевой кабель Cat6 для подключения и передачи по принципу близости. Он подключается к коммутатору агрегации через порт восходящей линии связи коммутатора источника питания, уменьшая количество многоуровневых серий и облегчая управление и обслуживание всей системы.

Конфигурация устройства

Уровень доступа использовал 6-портовый гигабитный управляемый промышленный коммутатор Ethernet, а базовый уровень использовал 36-портовый 10G управляемый восходящим каналом промышленный коммутатор.
