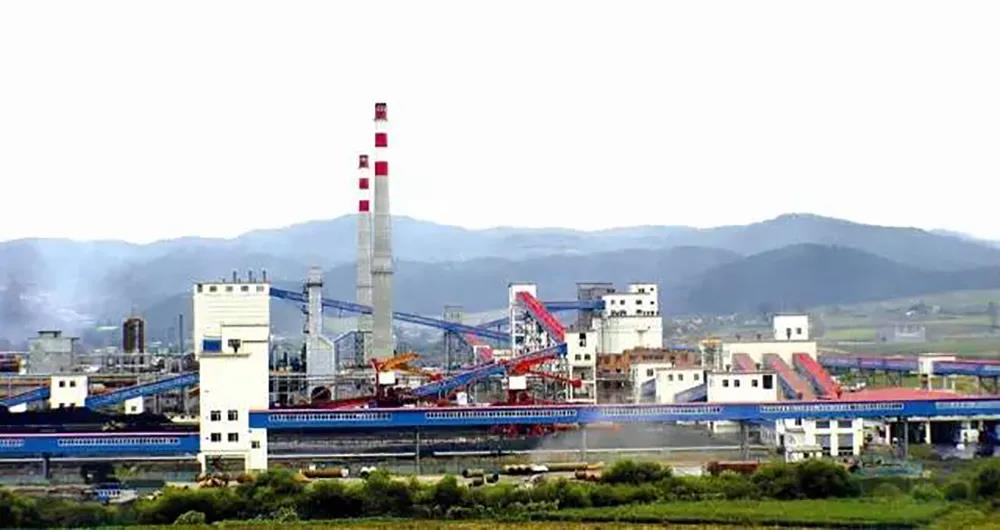

Heilongjiang Jianlong Iron & Steel Co., Ltd. является крупнейшим и наиболее модернизированным предприятием по производству стали в провинции Хэйлунцзян, Китай. Он имеет много подчиненных заводов, охватывающих большую площадь, сложный персонал и множество входов и выходов. Благодаря созданию системы мониторинга безопасности высокой четкости ключевые блоки, ключевые местоположения, дорожное движение и производственные зоны на заводе могут быть всесторонне охвачены.

РешениеРEquirementС

Волоконно оптическое соединение.

Расширенная защита сети и питания.

Выдерживает широкий диапазон изменений температуры.

Степень промышленной защиты может безопасно работать в суровых условиях.

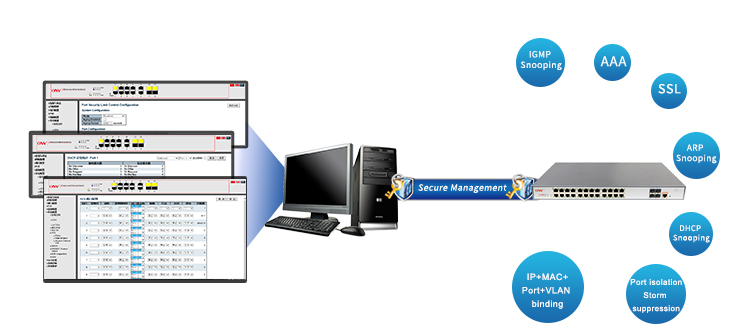

Удобное управление позволяет проверить состояние связи точки доступа к сети в любое время.

Дизайн решения

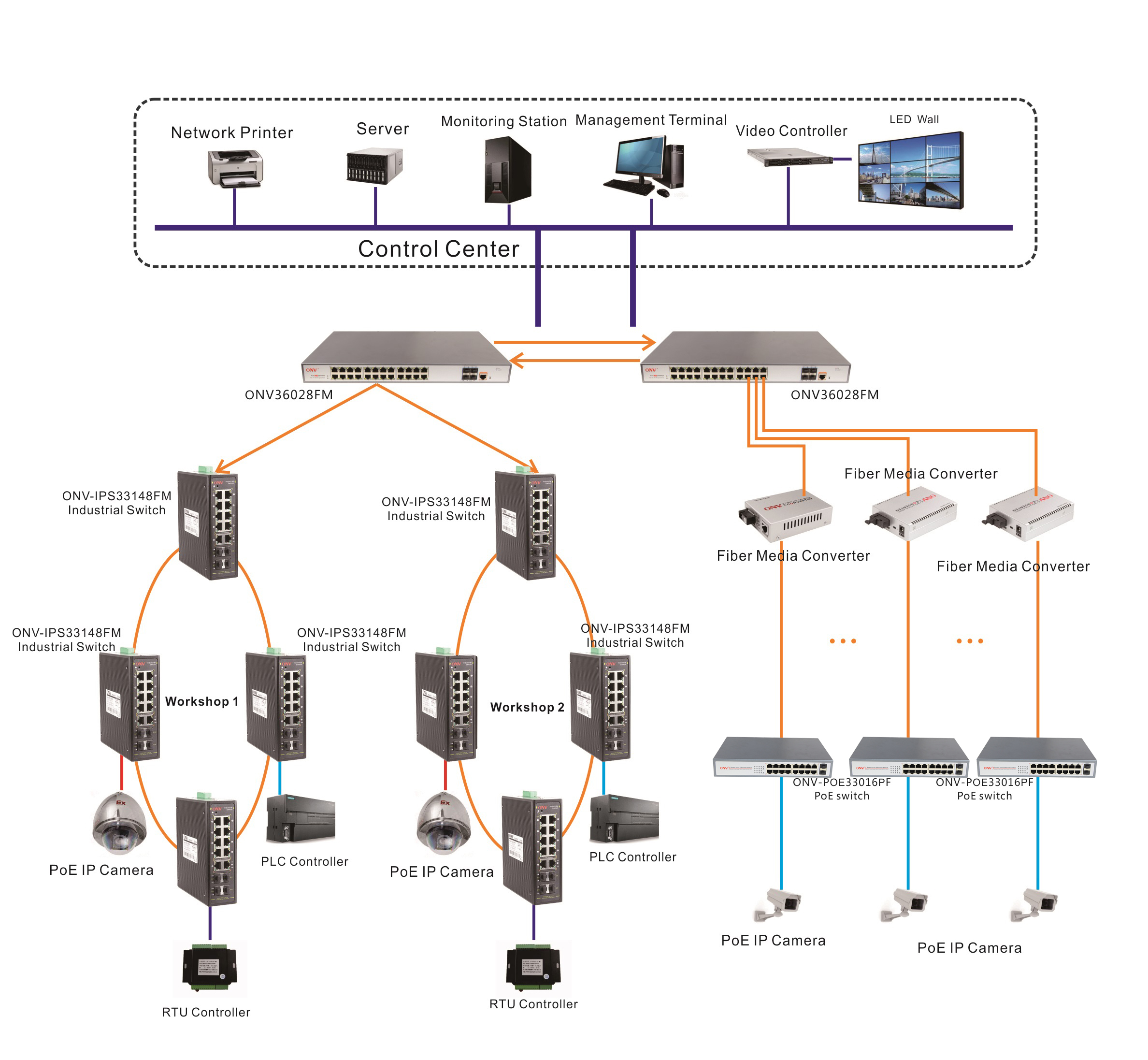

Для того чтобы достигнуть всестороннего контроля сталелитейного завода, вся система сети различает внутренние и внешние сети контроля мастерской. Внутри цеха используются кольцевые распределительные сети промышленного класса для обеспечения надежности и стабильности сети мониторинга в условиях высоких температур. Внешние заводы и склады соединены коммерческими коммутаторами, а все сети подключены к центру мониторинга. Вторичная сетевая архитектура: уровень доступа, базовый уровень.

Слой доступа:ONV-IPS33148FMПромышленный коммутатор EthernetРазвернут на конце поля системы мастерской для того чтобы сформировать сеть основы стального производства, и соединен с переключателем ядра через технологию резервирования В-кольца. Другие ключевые места во внешней зоне фабрики: офисные здания, дороги, склады, входы фабрики, и выходы используя обмен волокна ПоЭ гигабита ONV-POE33016PF, сетевой кабель могут осуществить гибкую сеть, соотвествуют потребностям доступа сцены завода различным. Соответствие порта SFP гигабита оптически Модуль ONV2612/ONV2613 SFP соответствующий для передачи на большие расстояния пока увеличивайте возможность системы анти -- сжимая обеспечить непрерывность и стабилность дела. Эти оптоволоконные коммутаторы образуют промышленную коммуникационную сеть через оптоволоконный медиаконвертер серии ONV1110S-SCX и подключены к встроенному в стойку переключателю основного слоя ONV36028FM центра дистанционного управления.
