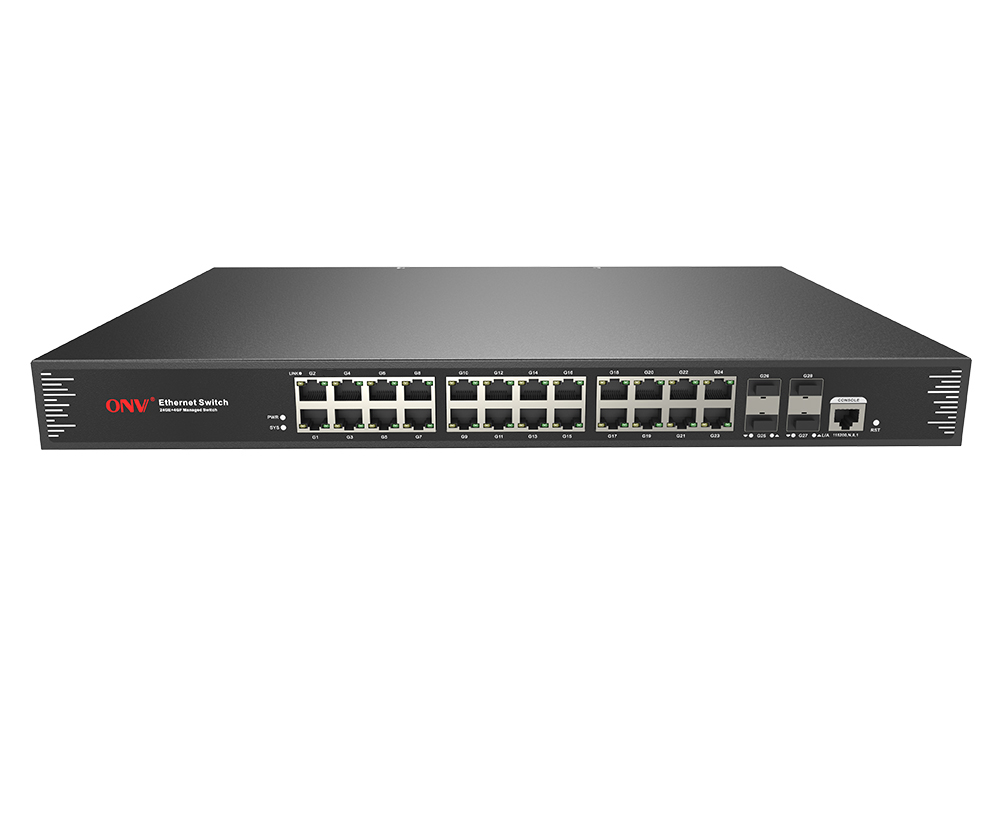

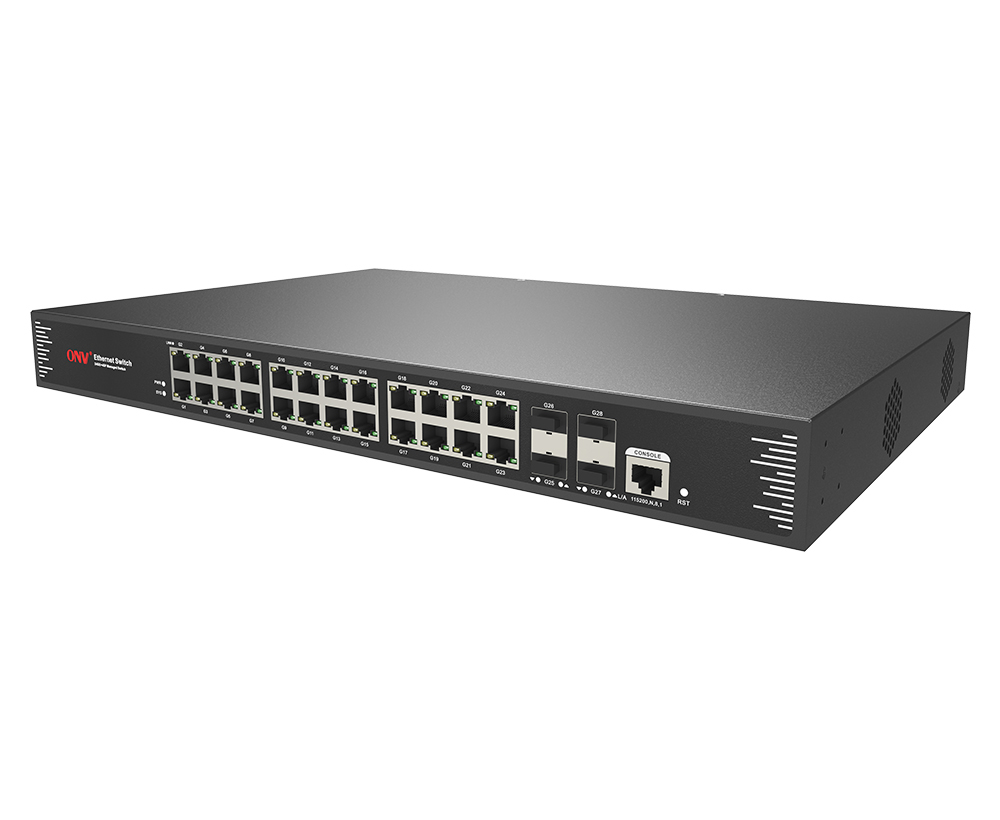

Модель

ONV33028FM

Характеристики интерфейса

Фиксированный порт

1 * порт консоли RS232 (115200,N,8,1)

24 порта * 10/100/1000Base-T RJ45 (данные)

4 порта SFP восходящего направления 100/1000Base-X (данные)

Порт Ethernet

Порт 1-24 поддерживает 10/100/1000Base-T(X) с автоматическим распознаванием, полный/полудуплексный MDI/ MDI-X самоадаптация

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)

Оптический кабель/расстояние

Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

56 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

41,7 Мпс

ЦП (Гц)

500 м

DRAM

1G

Вспышка

256 м

МАК

8 К

Буферная память

4,1 м

Светодиодный индикатор

Питание: PWR (желтый), система: SYS (желтый), сеть: Link/Act (желтый), оптоволоконный порт: L/A (зеленый)

Переключатель сброса

Да, сброс к заводским настройкам одной кнопкой

Электропитание

Общее PWR/входное напряжение

60 Вт (AC100-240V)

Потребляемая мощность

В режиме ожидания <18 Вт, полная нагрузка <35 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 1,0 А

Физический параметр

Операция TEMP/Влажность

-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение TEMP/Влажность

-40 ~ + 75 ° C, 5% ~ 95% относительной влажности без конденсации

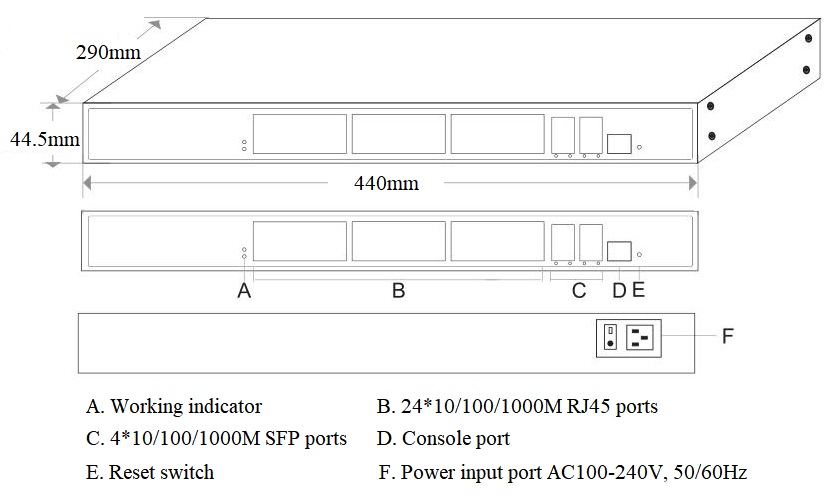

Размер (Д * Ш * В)

440*290*44,5 мм

Вес нетто/брутто

3,2 кг/4,2 кг

Установка

Настольный, шкаф 1U/19 '', настенное крепление

Сертификация & Гарантия

Молниезащита

Защита от молнии: 4KV 8/20us, уровень защиты: IP30

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

3 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Подавление шторма вещания на основе скорости порта

Управление трафиком порта в реальном времени (интервал потока)

Ограничьте скорость пакетного трафика на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с

Функция L3

Статический маршрут IPV4/маршрут по умолчанию

Vlan

VLAN на основе портов (4K), VLAN на основе протокола

IEEE802.1q, конфигурация порта доступа, магистраль, гибрид

Агрегация портов

Динамическая агрегация LACP, Статическая агрегация

Максимум 10 групп агрегации и 8 портов в группе

Связующего дерева

RSTP (IEEE 802,1 Вт)

ERPS

ERPSv2

Многоадресный

Многоадресная VLAN, механизм быстрого выхода пользователя, IGMP Snooping v1/v2

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Отображение приоритетов 802,1 p/ DSCP, Diff-Servo QoS

Алгоритм планирования очереди (SP, WRR, WFQ)

Ограничение скорости на основе потока, фильтрация пакетов на основе потока

Перенаправление на основе потока, 8 * очередей вывода каждого порта

СКЛ

ACL на основе портов и VLAN-доставки

Функция фильтрации пакетов может соответствовать первым 80 байтам пакета и предоставлять информацию на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, IP-адреса, IP-адреса, типа IP-протокола, порта TCP/UDP, диапазона TCP/UDP для определения ACL.

Безопасность

Изоляция порта, подавление широковещательных сообщений порта

Сертификация IEEE802.1X на базе портов и Mac

Иерархическое управление пользователями и защита паролем

Сертификация AAA и RADIUS, защита адреса источника IP

DHCP

Клиент DHCP,DHCP Снупинг

Управление

Управление веб-сетью (https), обнаружение Ping

ONV-NMS управление кластером платформы (LLDP SNMP)

Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени

Протокол обнаружения канционного уровня (LLDP), журнал работы системы

Конфигурация консоли/Telnet и CLI, SNMP V1/V2/V3

Часы NTP, загрузка файлов HTTP и управление загрузкой

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
