Управляемый коммутатор Ethernet L3 серии 2.5G-Агрегация/Переключатель ядра

Управляемый коммутатор Ethernet L3 серии 2.5G

Модель： Серия 2.5G

Управляемый коммутатор Ethernet уровня L3 с 16 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Он оснащен встроенным блоком питания мощностью 65 Вт и поддерживает установку в шкафы 1U/19”.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

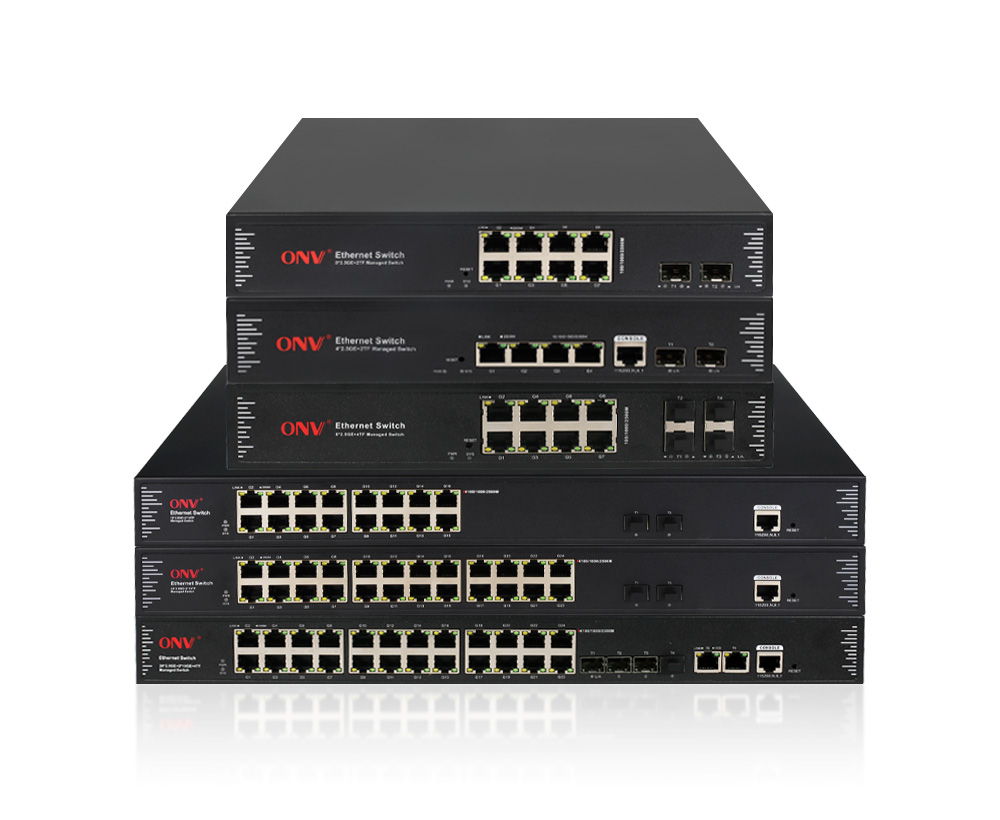

Коммутаторы Ethernet серии 2.5G — это управляемые коммутаторы Ethernet уровня L3 с восходящим каналом 10G, разработанные компанией ONV. Они включают в себя различные конфигурации портов, такие как 4+2, 8+2, 8+4, 16+2, 24+2 и 24+6. Разработанные для обеспечения экономичного решения для доступа к сетям средней и высокой скорости, они отвечают требованиям гибкого развертывания в сетевых средах различного размера.

Высокоскоростной доступ, восходящий канал 10G

Поддержка портов RJ45 с автоматическим определением 10/100/1000/2500Base-T, обратная совместимость с сетями 100M и 1G, соответствие требованиям высокоскоростной передачи данных для таких терминалов, как беспроводные точки доступа Wi-Fi 6/6E и сетевые карты 2.5G. Все порты восходящей связи используют оптоволоконные слоты 1/10G SFP+, обеспечивая высокоскоростной оптоволоконный канал восходящей связи для гарантированной неблокирующей передачи данных и адаптации к сценариям высокоскоростной передачи на большие расстояния. Специально разработанные для таких сценариев, как беспроводное покрытие высокой плотности, централизованное агрегирование систем видеонаблюдения и высокоскоростной доступ в офисах предприятий, они помогают пользователям в отелях, кампусах, на заводах, в промышленных парках и супермаркетах создавать высокоскоростную и стабильную сетевую основу.

Управление на уровне 3, мощная функциональность

Поддерживает функции управления сетью на уровне L3, включая управление двойным стеком протоколов IPv4/IPv6, динамическую маршрутизацию, комплексные механизмы защиты, надежные политики ACL/QoS и богатые функции VLAN для удовлетворения сложных потребностей в настройке сетевых сервисов. Поддерживает несколько протоколов резервирования сети: STP/RSTP/MSTP (<50 мс) и ERPS (<20 мс), повышая резервирование канала и надежность сети. Она способна быстро восстановить связь в случае одностороннего сбоя сети, обеспечивая бесперебойную работу критически важных приложений. Она предоставляет множество методов управления сетью, таких как Web, CLI, SNMP и Telnet, что позволяет гибко настраивать такие приложения, как управление портами, управление адресами маршрутизации, управление потоком портов, сегментация VLAN, IGMP и политики безопасности.

ОСОБЕННОСТИ

Усовершенствованная аппаратная архитектура и мощные вычислительные возможности:

◇ Поддержка неблокирующей пересылки на линейной скорости для более плавной передачи данных.

◇ Поддержка полнодуплексного управления потоком IEEE 802.3x и полудуплексного управления потоком с обратным давлением.

◇ Использование передовой аппаратной архитектуры, предлагающей гибкие комбинации портов доступа 1/2,5G и интерфейсов восходящей связи 10G SFP+ во всей серии. Удовлетворяет потребностям высокоскоростной передачи данных в сетях различного размера, специально разработан для сценариев, связанных с передачей больших объемов данных, высокопроизводительными сетями и развертыванием сетей большой пропускной способности. Обладает мощными вычислительными возможностями и гибкой расширяемостью портов, помогая создавать эффективное и стабильное ядро сети.

Высокие возможности обработки бизнес-данных

◇ Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и обеспечения резервирования канала связи.

◇ Поддержка IEEE802.1Q VLAN; пользователи могут гибко разделять VLAN, голосовые VLAN и конфигурацию QinQ в соответствии со своими потребностями.

◇ Поддерживаются три режима приоритета: QoS, на основе портов, 802.1P и DSCP, а также четыре алгоритма планирования очереди: Equ, SP, WRR и SP+WRR.

◇ Поддерживается протокол многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям.

◇ Поддерживается ACL для фильтрации пакетов данных путем настройки операций обработки правил соответствия и временных разрешений, а также предоставляются гибкие политики контроля доступа к безопасности.

◇ Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала связи, обеспечения балансировки нагрузки, резервирования канала связи и повышения надежности канала связи.

Безопасность

◇ Поддерживается четырехсторонняя функция привязки IP+MAC+Port+VLAN.

◇ Поддерживается изоляция портов и подавление широковещательных штормов портов.

◇ Поддерживается аутентификация 802.1X, предоставляется функция аутентификации для компьютеров в локальной сети и управление статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильная и надежная работа

◇ Сертификаты CE, FCC, RoHS.

◇ Удобная панель управления отображает состояние устройства с помощью светодиодных индикаторов PWR и Link.

◇ Низкое энергопотребление, корпус из оцинкованной стали и отличное рассеивание тепла гарантируют стабильную работу коммутатора.

◇ Используется разработанный нами источник питания с высокой степенью резервирования для обеспечения стабильной выходной мощности в течение длительного времени.

Простое управление и техническое обслуживание

◇ Поддержка мониторинга ЦП, памяти и обнаружения Ping.

◇ LLDP удобен для системы управления сетью для запроса и оценки состояния связи канала.

◇ RMON, системный журнал и статистика трафика портов удобны для оптимизации и преобразования сети.

◇ Использование HTTPS, SSLV3, SSHV1/V2 и других методов шифрования обеспечивает более безопасное управление.

◇ Различные методы управления и обслуживания, такие как веб-управление сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3) и т. д.

ИНФОРМАЦИЯ О ЗАКАЗЕ

Модель	Описание
ONV57064FM	Управляемый коммутатор Ethernet уровня L3 с 4 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Встроенный блок питания мощностью 30 Вт поддерживает установку в шкафы 1U/19”.
ONV57108FM	Управляемый коммутатор Ethernet уровня L3 с 8 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Встроенный блок питания мощностью 30 Вт поддерживает установку в шкафы 1U/19”.
ONV57128FM	Управляемый коммутатор Ethernet уровня L3 с 8 портами RJ45 10/100/1000/2500 Мбит/с и 4 оптоволоконными портами SFP+ 1/10G. Он оснащен встроенным блоком питания мощностью 30 Вт и поддерживает установку в шкафы 1U/19”.
ONV57016FM	Управляемый коммутатор Ethernet уровня L3 с 16 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Он оснащен встроенным блоком питания мощностью 65 Вт и поддерживает установку в шкафы 1U/19”.
ONV57024FM	Управляемый коммутатор Ethernet уровня L3 с 24 портами RJ45 10/100/1000/2500 Мбит/с и 2 оптоволоконными портами SFP+ 1/10G. Он оснащен встроенным блоком питания мощностью 65 Вт и поддерживает установку в шкафы 1U/19”.
ONV57030FM	Управляемый коммутатор Ethernet уровня L3 с 24 портами RJ45 10/100/1000/2500 Мбит/с, 2 портами RJ45 1/10G и 4 оптоволоконными портами SFP+ 1/10G. Он оснащен встроенным блоком питания мощностью 65 Вт и поддерживает установку в шкафы 1U/19”.
Оптический модуль	Описание
2630	Оптический модуль SFP, многомодовый двухволоконный кабель 1,25G 850 нм, дальность передачи: 500 м, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.
2632	Оптический модуль SFP, одномодовый двухволоконный кабель 1,25G 1310 нм, дальность передачи: 20 км, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.
2612-T	Оптический модуль SFP, одномодовый одноволоконный кабель 1,25G TX1310 нм, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.
2613-R	Оптический модуль SFP, одномодовый одноволоконный кабель 1,25G TX1550 нм, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.
2633	Оптический модуль 1.25G SFP к порту RJ45 10/100/1000M (SFP-RJ45). Дальность передачи: 100 м.
6630	Оптический модуль SFP+, многомодовое двухволоконное соединение 10G 850 нм, дальность передачи: 300 м, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.
7832	Оптический модуль SFP+, одномодовое двухволоконное соединение 10G 1310 нм, дальность передачи: 20 км, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.
7832-27	Оптический модуль SFP+, одномодовое одноволоконное соединение 10G TX1270 нм, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.
7832-33	Оптический модуль SFP+, одномодовый оптоволоконный кабель 10G TX1330nm, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV57064FM	ONV57108FM	ONV57128FM	ONV57016FM	ONV57024FM	ONV57030FM
Фиксированный порт	2 оптоволоконных порта 1/10G SFP+ 4 порта RJ45 10/100/1000/2500 Мбит/с	2 оптоволоконных порта 1/10G SFP+ 8 портов RJ45 10/100/1000/2500 Мбит/с	4 оптоволоконных порта 1/10G SFP+ 8 портов RJ45 10/100/1000/2500 Мбит/с	2 оптоволоконных порта 1/10G SFP+ 16 портов RJ45 10/100/1000/2500 Мбит/с	2 оптоволоконных порта 1/10G SFP+ 24 порта RJ45 10/100/1000/2500 Мбит/с	2 порта RJ45 1/10G 4 оптоволоконных порта 1/10G SFP+ 24 порта RJ45 10/100/1000/2500 Мбит/с
Порт управления	1 консольный порт
Кнопка сброса	1 кнопка сброса
Режим пересылки	Сохранение и пересылка (полная скорость передачи данных)
Пропускная способность коммутации	160 Гбит/с (неблокирующий режим)		240 Гбит/с (неблокирующий режим)	160 Гбит/с (неблокирующий режим)		240 Гбит/с (неблокирующий режим)
Скорость пересылки при 64 байтах	44,64 млн пакетов в секунду	59,52 млн пакетов в секунду	89,28 млн пакетов в секунду		119,04 млн пакетов в секунду	178,56 млн пакетов в секунду
MAC-адрес	16K		32K	16K		32K
Буферная память	12M		16M	12M		16M
Jumbo Frame	12K
Рабочая температура/влажность	-20°C~+55°C, 5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40°C~+75°C, 5%~95% относительной влажности без конденсации
Габариты	27018144,5 мм			44029044 мм
Вес нетто	1,1 кг	1,15 кг	1,25 кг	3,2 кг	3,4 кг	3,4 кг
Защита от молнии	Уровень защиты: IP30, защита от молнии: 6 кВ 8/20 мкс
Входное напряжение	AC100-240V/50-60Hz (Встроенный однополярный источник питания)
Общая мощность	30 Вт			65 Вт
Установка	Настольный, шкаф 1U/19 дюймов
Сертификация	Марка CE, коммерческое применение, CE/LVD EN62368-1, FCC Part 15, RoHS
Гарантия	3 года, пожизненное техническое обслуживание
Функция управления сетью
Интерфейс	Управление потоком данных в реальном времени (интервал потока) Подавление широковещательных штормов на основе скорости порта Конфигурация и отображение состояния энергосберегающего порта EEE Green Ethernet Управление потоком IEEE802.3x (полный дуплекс), механизм защиты от исключений порта Цифровая диагностика в реальном времени с использованием оптического модуля SFP DDMI Ограничение скорости пакетного трафика на входящих и исходящих портах; минимальная гранулярность составляет 16 Кбит/с, максимальная — 1 Гбит/с
Функция L3	Поддержка маршрутизации IPv4 с равной стоимостью. Поддержка Pingv6, Telnetv6, TFTPv6, DNSv6 и ICMPv6. Поддержка протокола NG с максимальным количеством записей 1000. Поддержка протокола ARP с максимальным количеством записей 1000. Поддержка IPv4/IPv6 VRRP с максимальным количеством групп 255 для каждого. Поддержка интерфейсов IPv4/IPv6 VLANIF с максимальным количеством 64 для каждого. Поддержка функций управления сетью уровня L3 и управления двойным стеком IPv4/IPv6. Поддержка динамической маршрутизации IPv4, RIPv1/v2 и OSPFv2 с 2000 записями маршрутов. Поддержка маршрутизации, пересылки и связи на уровне 3 между различными сегментами сети и VLAN. Поддержка статических и маршрутов по умолчанию IPv4/IPv6 с максимальным количеством 64 записей на протокол.
VLAN	Поддержка голосовых VLAN, поддержка конфигурации QinQ, IEEE 802.1q Поддержка конфигураций портов доступа, транковых и гибридных портов Поддержка протокола GVRP VLAN, поддержка VLAN на основе портов (4K) Поддержка протокольных VLAN, поддержка VLAN на основе MAC-адресов
Агрегация портов	Динамическая агрегация LACP, статическая агрегация, максимум 8 групп агрегации и максимум 8 портов на группу.
Spanning Tree	Защита BPDU STP, фильтрация BPDU и пересылка BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевая сеть ERPS	Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032
Многоадресная рассылка	Многоадресная VLAN, быстрый выход пользователя из системы, MLD Snooping, MVR (регистрация многоадресных VLAN), IGMP Snooping v1/v2/v3 и до 256 многоадресных групп
Зеркалирование	Двунаправленное зеркалирование трафика для базовых портов зеркалирование «один к нескольким», поддержка до 4 сессий портов
QoS	Алгоритм планирования очередей (SP, WRR, SP+WRR), 8*выходных очередей для каждого порта, отображение приоритетов 802.1p/DSCP Ограничение скорости на основе потоков, перенаправление на основе потоков, фильтрация пакетов на основе потоков, QoS с дифференциальным обслуживанием, метка/примечание приоритета
ACL	Поддержка развертывания ACL на основе порта и VLAN. Поддержка фильтрации пакетов L2-L4, возможность сопоставления первых 80 байт пакета и предоставление определений ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д.
Безопасность	Черная дыра MAC-адресов, аутентификация IEEE 802.1X на основе портов и MAC-адресов, изоляция портов Аутентификация AAA, RADIUS и TACACS+ (только аутентификация, авторизация и учет не поддерживаются) Защита исходного IP-адреса, обнаружение вторжений ARP, защита от DoS-атак, механизм резервного копирования данных хоста Подавление широковещательных пакетов порта, функция четырехэлементной привязки IP+MAC+VLAN+порт, функция защиты источника IP Ограничение на изучение MAC-адресов, иерархическое управление пользователями и защита паролей, ограничение скорости ARP-пакетов SSL, обеспечивающий безопасную передачу данных; SSH 2.0, предоставляющий безопасный зашифрованный канал для входа пользователей
DHCP	DHCP-клиент, DHCP Snooping, DHCP-сервер
Управление	Обнаружение пинга, веб-управление сетью (HTTPS), настройка командной строки консоли/SSH/Telnet/CLI, определение длины кабеля HTTP, управление загрузкой и скачиванием файлов TFTP, SNMP V1/V2C/V3, управление кластером платформы ONV NMS (LLDP+SNMP) NTP-часы, журнал работы системы, восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени, протокол обнаружения канального уровня LLDP
Система	Веб-браузер: Google Chrome V42 или более поздняя версия, Mozilla Firefox 2.5 или более поздняя версия, Microsoft Internet Explorer 10 или более поздняя версия, кабель Ethernet категории 5 или выше. TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети, кабель Ethernet категории 5 или выше.
