Модель

ONV33168FM

Характеристики интерфейса

Фиксированный порт

1 * порт RS232 консоли (115200,N,8,1)

8 портов * 10/100/1000Base-T RJ45 (данные)

8 портов волокна СФП уплинк * 100/1000Басе-С (данные)

Порт Ethernet

Порт 1-8 поддерживает автоматическое определение 10/100/1000Base-T, вполне/полудуплексное MDI/ MDI-X само-адаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многомодовый: 850 нм/0-500 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

52 Гбит/с (без блокировки)

Экспедирование

Скорость @ 64 байт

23,81 Мпс

ЦП (Гц)

416 м

DRAM

1G

Вспышка

128 м

МАК

8 К

Буферная память

6 м

Джамбо рамка

9,6 К

Светодиодный индикатор

Мощность: PWR (желтый), система: SYS (желтый), сеть: связь (желтый), порт волокна: L/A (зеленый), тариф: 1000M (зеленый)

Переключатель сброса

Да, поддержка одного ключа для восстановления заводских настроек

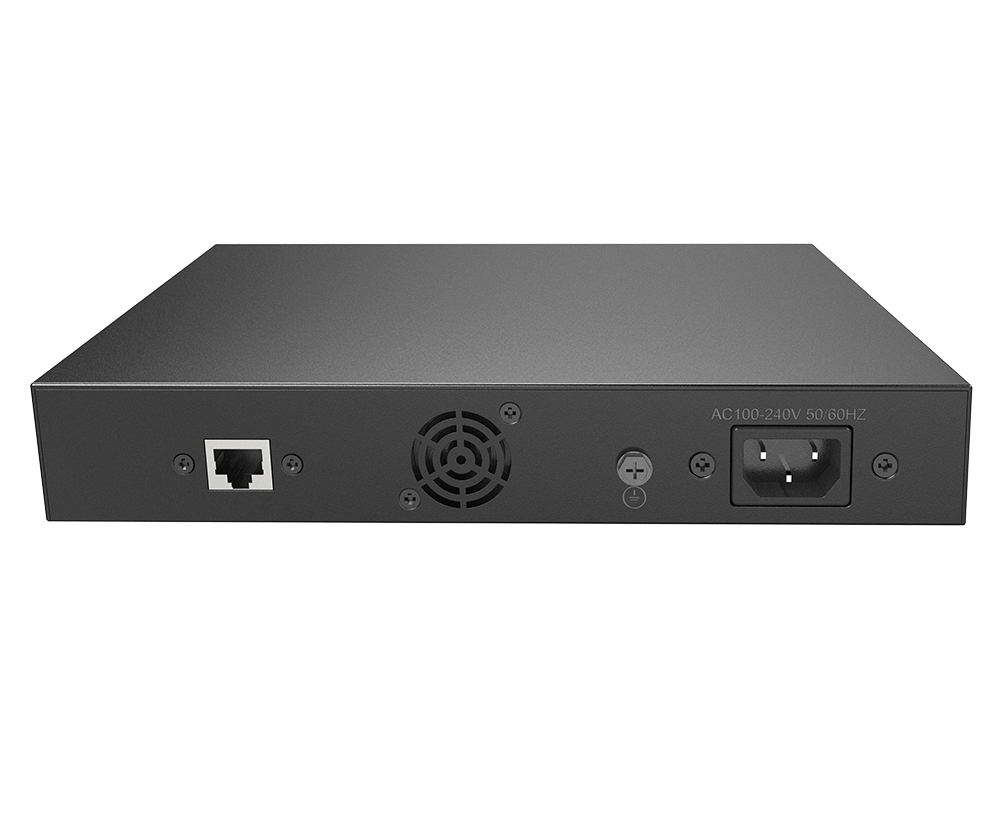

Электропитание

Общее PWR/входное напряжение

30 Вт/ (AC100-240V)

Потребляемая мощность

В режиме ожидания <8 Вт, полная нагрузка <18 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 0,65 А

Физический параметр

Операция TEMP/Влажность

-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение TEMP/Влажность

-40 ~ + 75 ° C, 5% ~ 95% относительной влажности без конденсации

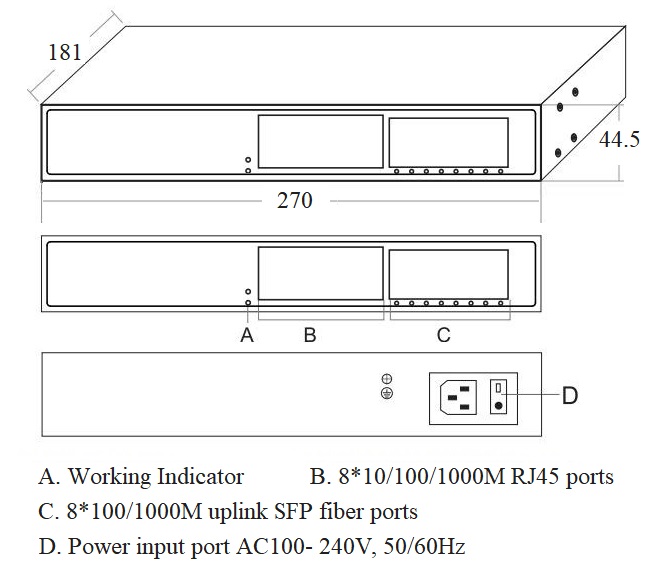

Размер (Д * Ш * В)

270*181*44,5 мм

Вес нетто/брутто

1,3 кг/1,8 кг

Установка

Настольный, настенный, для монтажа в стойку 1U/19”

Сертификация & Гарантия

Молниезащита

Защита от молнии: 4KV 8/20us, уровень защиты: IP30

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

3 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE 802.3x (полный дуплекс)

Настройка температурной защиты порта

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярности составляет 64 Кбит/с

Функция L3

Протокол ARP, максимум 1024 записи

Статический маршрут IPV4/IPV6/маршрут по умолчанию макс. 128 записей

Функция управления сетью L2, управление двумя стеками IPV4/IPV6

Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN

Vlan

Голосовая VLAN, конфигурация QinQ, IEEE802.1q

VLAN на основе MAC, VLAN на основе протокола

4K VLAN на основе порта, конфигурации порта доступа, магистрального, гибридного.

Агрегация портов

LACP, статическая агрегация

Максимум 8 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Протокол кольцевой сети ERPS

Поддержка кольцевой сети ERPS, время восстановления менее 20 мс, максимум 250 колец, максимум 250 устройств на кольцо.

Многоадресный

IGMP Snooping v1/v2/v3, макс. 1024 группы многоадресной рассылки

MLD Snooping, Multicast VLAN, Механизм быстрого выхода пользователя

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Фильтрация пакетов на основе потока, приоритетная отметка/примечание

Перенаправление на основе потока, ограничение скорости на основе потока

8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/ DSCP

Diff-Serv QoS, алгоритм планирования очереди (SP, WRR, SP WRR)

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X и MAC-адреса

IP-MAC-VLAN-привязка порта, ограничение обучения MAC

Контроль широковещательного шторма, резервное копирование для базовой базы хоста

Черные дыры Mac, защита источника IP, Anti-DoS атака

SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP

Иерархическое управление пользователями и защита паролем

Сертификация AAA, RADIUS и TACACS, проверка ARP

DHCP

Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP

Управление

Журнал работы системы, протокол обнаружения канальных уровней

Часы NTP, определение длины кабеля, SNMP V1/V2/V3

Обнаружение пинга, управление веб-сетью (HTTPS)

ONV-NMS управление кластером платформы (LLDP SNMP)

Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Консоль/AUX модем/Telnet/ SSH2.0 Конфигурация командной строки

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
