Модель

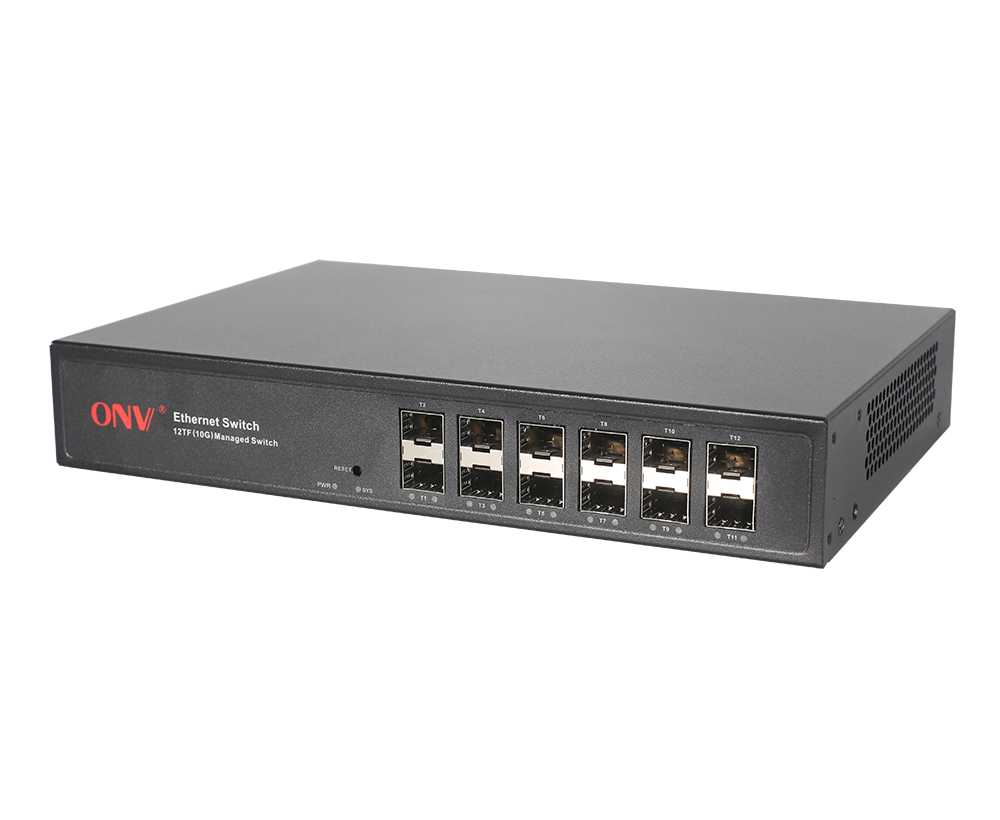

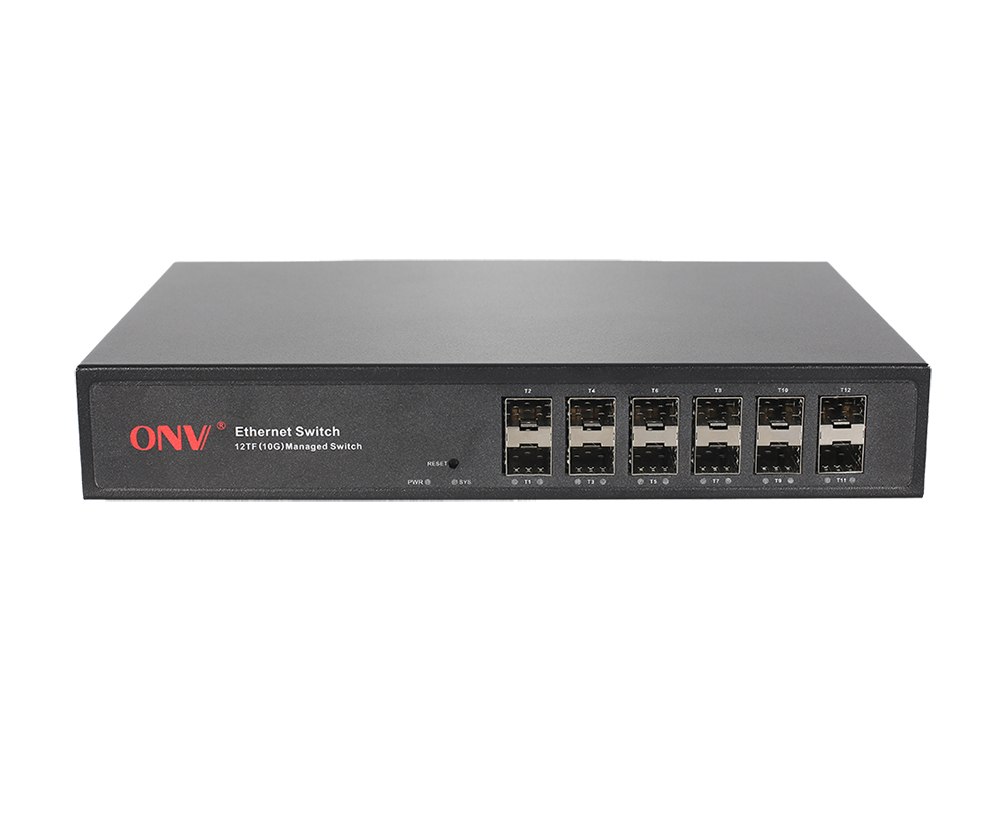

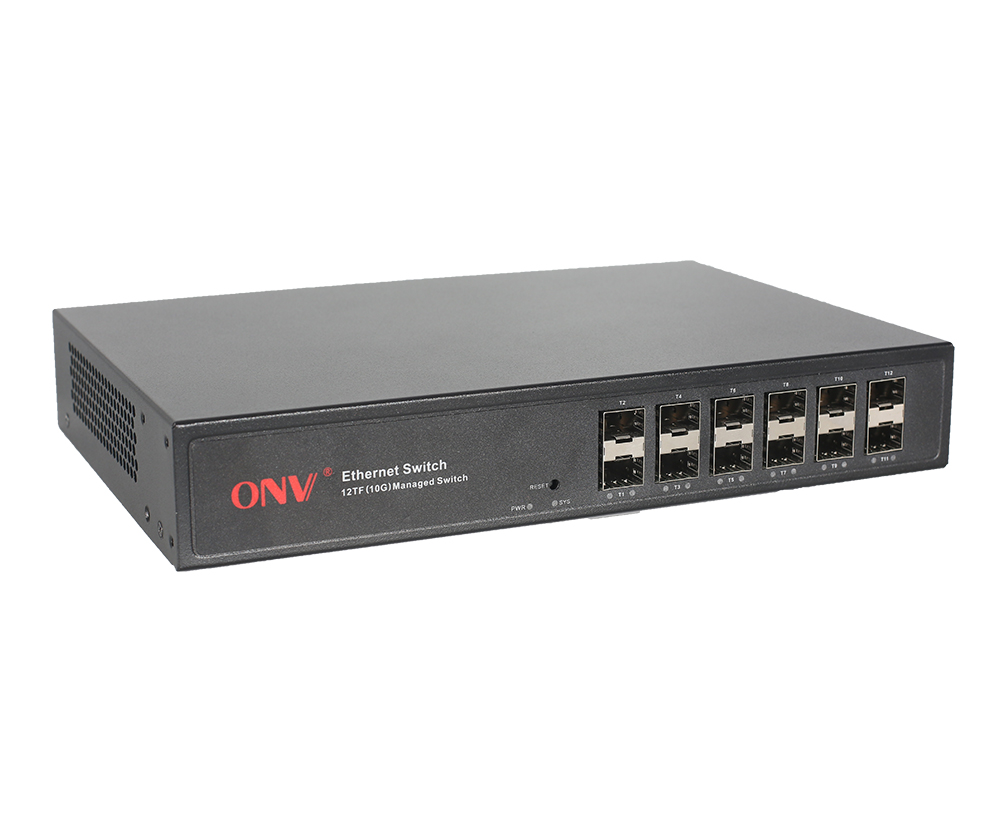

ONV56012FM

Характеристики интерфейса

ИсправленоПOrt

1 * порт консоли (115200, N, 8,1)

12*1/10G восходящих портов SFP волокна (данные)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Поддержка разгона Turbo 2,5G оптического модуля и кольцевой сети

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м (1G), 0-300 м (10G), однорежимный: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

240 Гбит/с (без блокировки)

Экспедирование Скорость @ 64 байт

178,56Мппс

ЦП (Гц)

Двухъядерный 1G

DRAM

2G

ВСПЫШКА

256 м

МАК

32 К

Буферная память

16М

ДжамбоФРама

12 К

СИД Индикатор

Порт волокна: Л/А (зеленое), сеть: Связь (желтое), система: СИС (зеленое)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

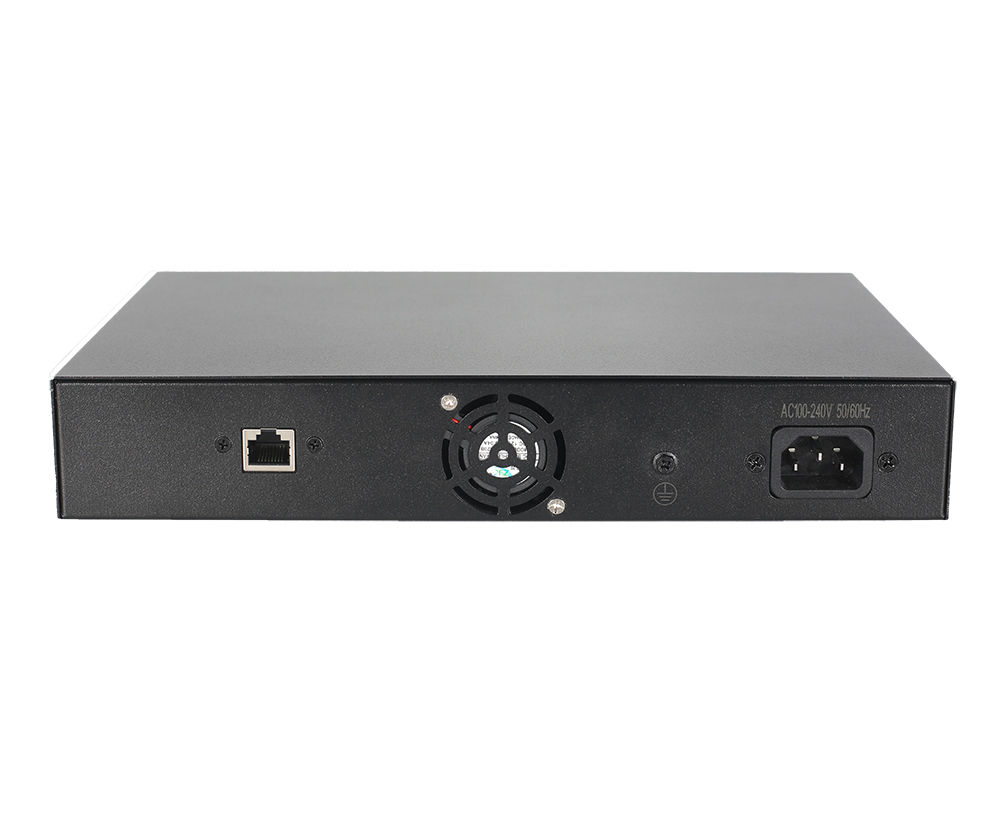

Электропитание

ИтогоПМощность/IНПТVOLTage

30 Вт/ (AC100-240V)

Потребляемая мощность

Резервный<13Вт,Полная нагрузка<20 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 0,65А

Физический параметр

Операция TEmp/ Влажность

-20 ~+55° С,5%~90% относительной влажностиНе конденсируя

Хранение ТEmp/ Влажность

-40~+75 ° С,5%~95% относительной влажностиНе конденсируя

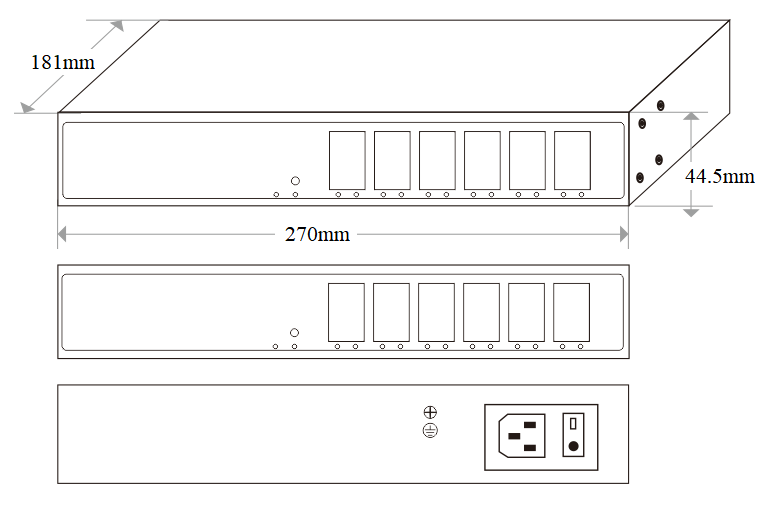

Размер(Д * Ш * В)

270*181*44,5 мм

Вес нетто/брутто

1,25Кг/1,75Кг

Установка

Настольный, 1U/19».Шкаф

Сертификация & Гарантия

Молниезащита

Защита от молнии: 4KV 8/20us, уровень защиты: IP30

Сертификация

Знак CE, коммерческий, CE/LVD EN62368-1, FCC Часть 15, класс B, RoHS

Гарантия

3 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Механизм защиты исключений портов

Управление потоками портов в реальном времени (интервал потока)

Подавление шторма вещания на основе скорости порта

Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Ограничьте скорость пакетного трафика на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с

Функция L3

RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3

Статическая маршрутизация макс. 128 записей, протокол ARP макс. 1024 записей

Функция управления сетью L2, управление двумя стеками IPv4/IPv6

Vlan

VLAN на основе протокола, VLAN на основе MAC-адреса

Конфигурация портов Access, Trunk, Hybrid. Протокол GVRP VLAN

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

ПортАGgregation

LACP, статическое агрегирование, максимум 6 групп агрегирования и 8 портов на группу

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Кольцевая сеть ERPS

Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032

Многоадресный

MLD Snooping, многоадресная VLAN

Быстрый выход пользователя, MVR (Multicast VLAN Регистрация)

IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Зеркалирование от одного к нескольким, поддержка сеансов до 4 портов

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, фильтрация пакетов на основе потока

Перенаправление на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X на основе порта

SSL гарантирует безопасность передачи данных

Четырехъядерная функция привязки портов IP MAC VLAN

Предел обучения MAC-адресу, MAC-адрес черная дыра

Anti DoS-атака, подавление широковещательных сообщений порта

Функция предохранителя источника ИП, аттестация ААА & РАДИУС

Иерархическое управление пользователями и защита паролем

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Механизм резервного копирования данных хоста, функция обнаружения вторжений ARP

Изоляция порта, предохранитель источника ИП, функция ограничения скорости сообщения АРП

DHCP

Клиент DHCP,DHCP Снупинг,DHCPСервер

Управление

Часы NTP, просмотр статуса мгновенного использования процессора

SNMP V1/V2/V3, управление веб-сетью (https)

Обнаружение пинга, протокол обнаружения канала (LLDP)

Восстановление в один клик, Проверка состояния кабеля, Журнал работы системы

ONV-NMS управление кластером платформы (LLDP SNMP)

Консоль/AUX модем/Telnet/Конфигурация командной строки

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
