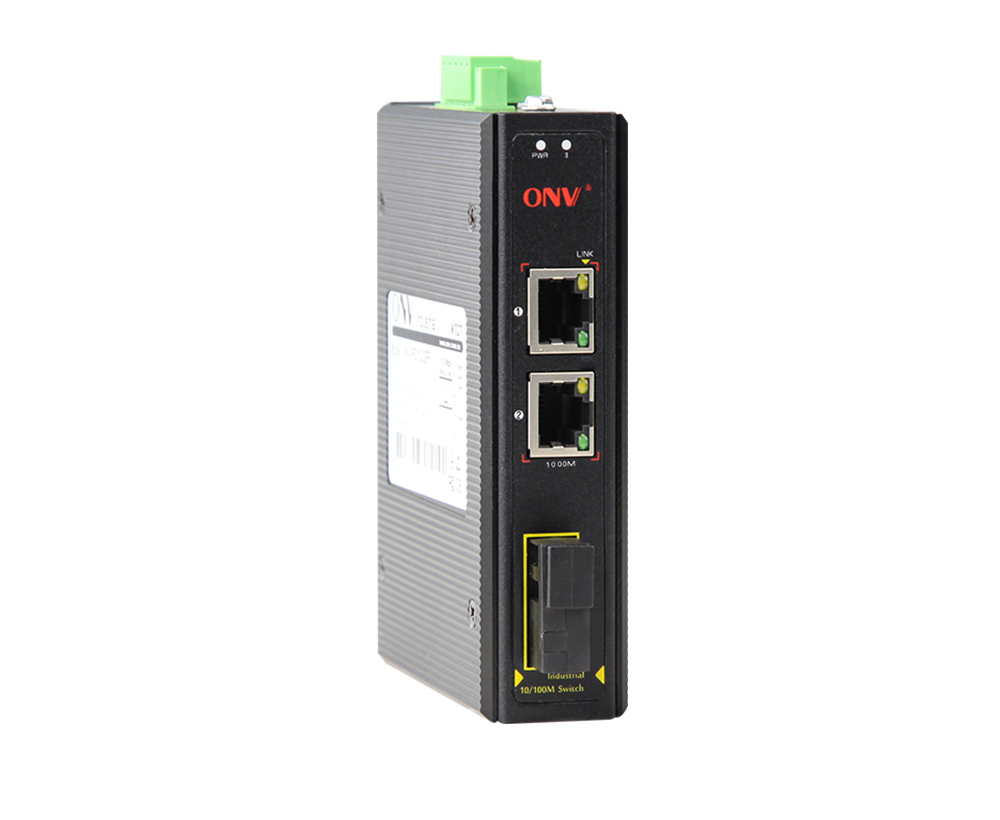

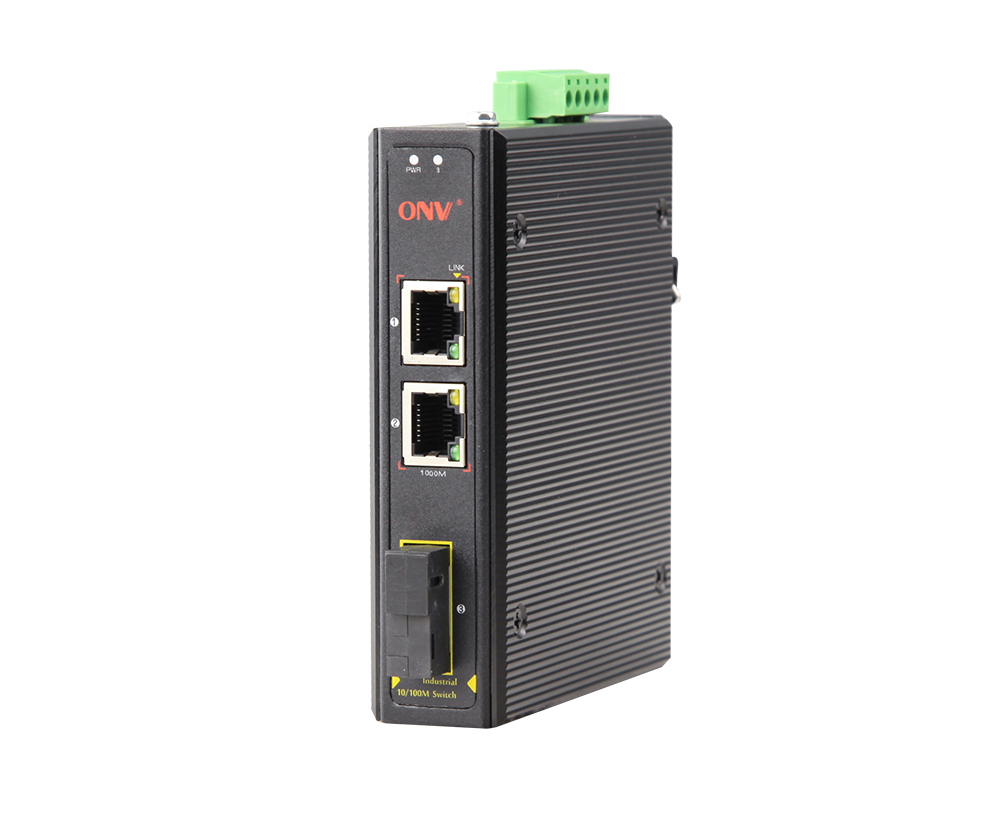

Гигабитный 3-портовый промышленный Ethernet-коммутатор

Модель： ONV-IPS33032F

Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP 1*1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33032F-этоГигабитный промышленный оптоволоконный коммутатор Ethernet, независимо разработанный ONV. Он предназначен для удовлетворения промышленных полей и систем. Он имеет 2 порта адаптивного RJ45 10/100/1000Base-T и порт волокна 1 * 1000Base-X SFP. Каждый порт может поддерживать пересылку на полной линейной скорости.

ONV-IPS33032FИмеет превосходную приспособляемостьь окружающей среды промышленного поля (включая механическую стабильность, приспособляемостьь климата, электромагнитную приспособляемостьь окружающей среды, етк.).Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, электроэнергетика, горнодобывающая промышленность, металлургия и строительство экологически чистой энергии, чтобы сформировать экономическую и стабильную сеть связи.Неуправляемая модель, подключи и работай, без конфигурации, проста в использовании.

ОСОБЕННОСТЬ

Скоростной доступ по гигабитному проводу, порт SFP восходящей линии связи

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.

◇Комбинация портов Gigabit RJ45 и порта Gigabit SFP для удовлетворения сетевых требований различных сценариев.

ССтолANDRНадежный

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельЛМожет отображать состояние устройства с помощью светодиодного индикатора PWRИЛинк.

◇Низкое энергопотребление,НетВентилятор, алюминиевый корпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

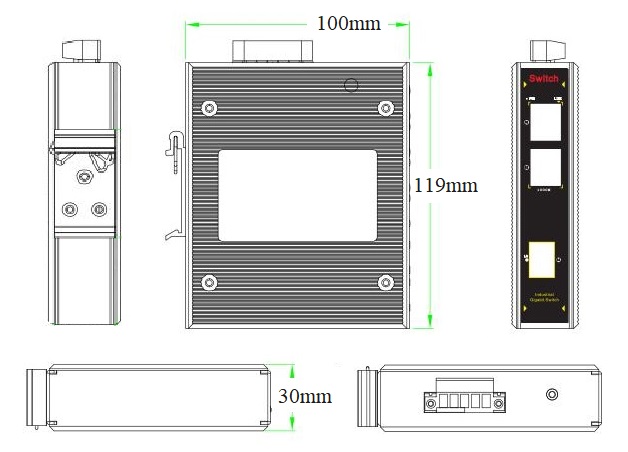

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33032F	Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 2 портами RJ45 10/100/1000M и оптоволоконным портом SFP 1*1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	24 В/24 Вт
Примечание:Блок питания и оптический модуль в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	3-портовый гигабитный промышленный Ethernet-коммутатор	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г Оптический модуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

24W DIN-рейка промышленного питания

GWS-DP24-24

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC24V, 1.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS33064	Неуправляемый промышленный коммутатор Ethernet с 6 портами RJ45. 10/100/1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ОНВ-IPS33064Ф	Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33064	Неуправляемый промышленный коммутатор Ethernet с портами 10*10/100/1000M RJ45. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33108F	Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS33128F	Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 1010/100/1000M и оптоволоконными портами SFP восходящего соединения 21000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

TECHNICAL SPECIFICATION

Model	ONV-IPS33032F
Interface Characteristics
Fixed Port	210/100/1000Base-T RJ45 ports (Data) 11000Base-X uplink SFP fiber port (Data) 2 sets V , V- redundant DC power port (5P phoenix terminal)
Ethernet Port	Port 1-2 can support 10/100/1000Base-T(X) auto-sensing, full/ half duplex MDI/ MDI-X self-adaption
Twisted Pair Transmission	10BASE-T: Cat3,4,5 UTP (≤100 meters) 100BASE-TX: Cat5 or later UTP (≤100 meters) 1000BASE-T: Cat5e or later UTP (≤100 meters)
Optical Fiber Port	Gigabit optical fiber port, default not include optical module (optional single-mode/ multi-mode, single fiber/ dual fiber optical module. LC)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	10 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	4,46 Мпс
МАК	2 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Мощность: PWR (зеленый), Сеть: Связь (желтый)
Электропитание
Потребляемая мощность	Режим ожидания <4 Вт, полная нагрузка <6 Вт

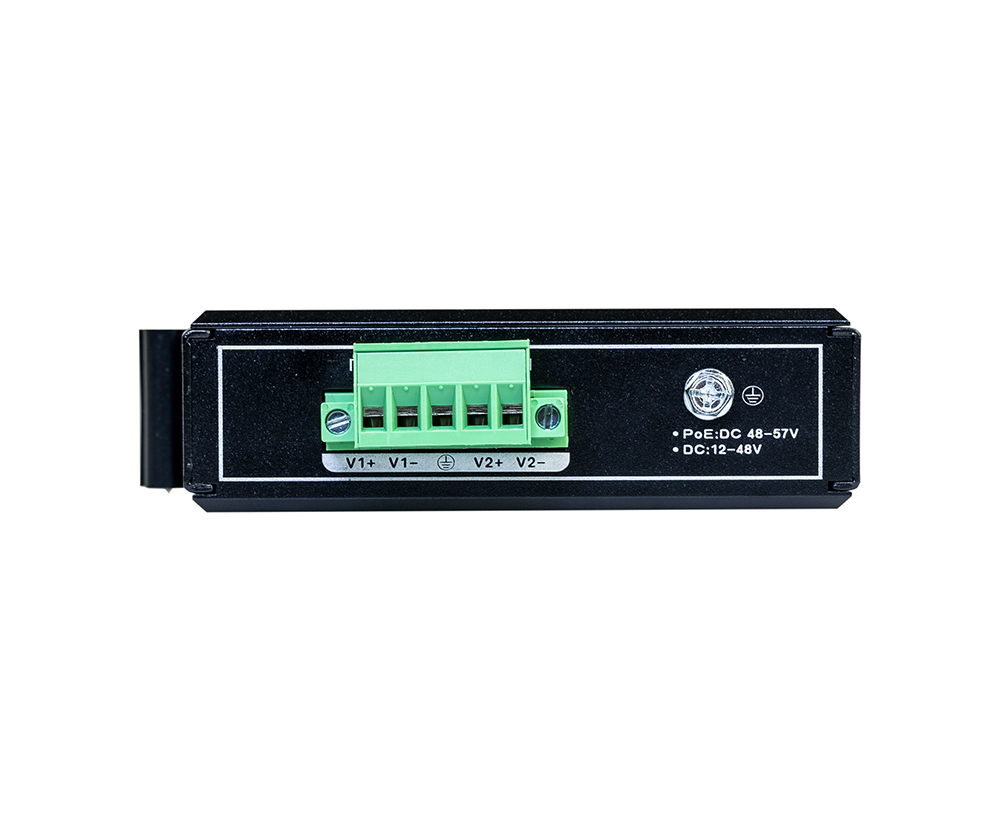

Рабочее напряжение	DC12-48V, промышленный терминал Феникса 5П, защита от обратного хода поддержки.
Электропитание	Нет, дополнительный промышленный источник питания 24 В/24 Вт
Физический параметр
Операция TEMP/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение TEMP/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	11910030 мм
Вес нетто/брутто	0,4 кг/0,5 кг

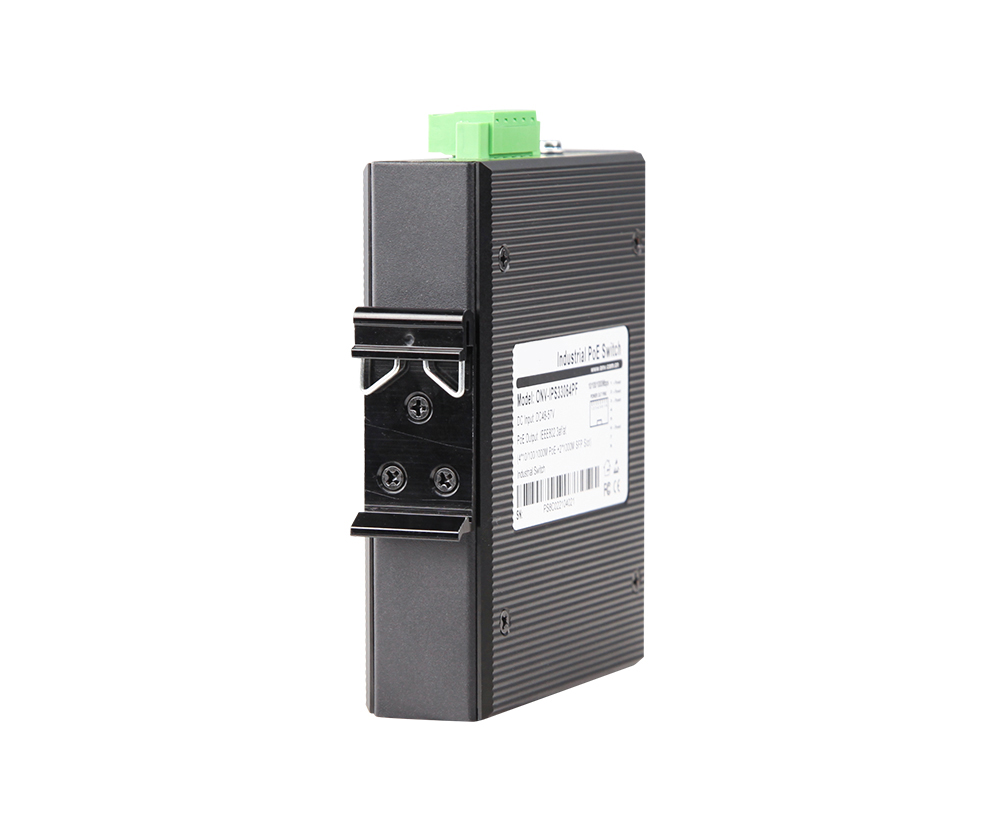

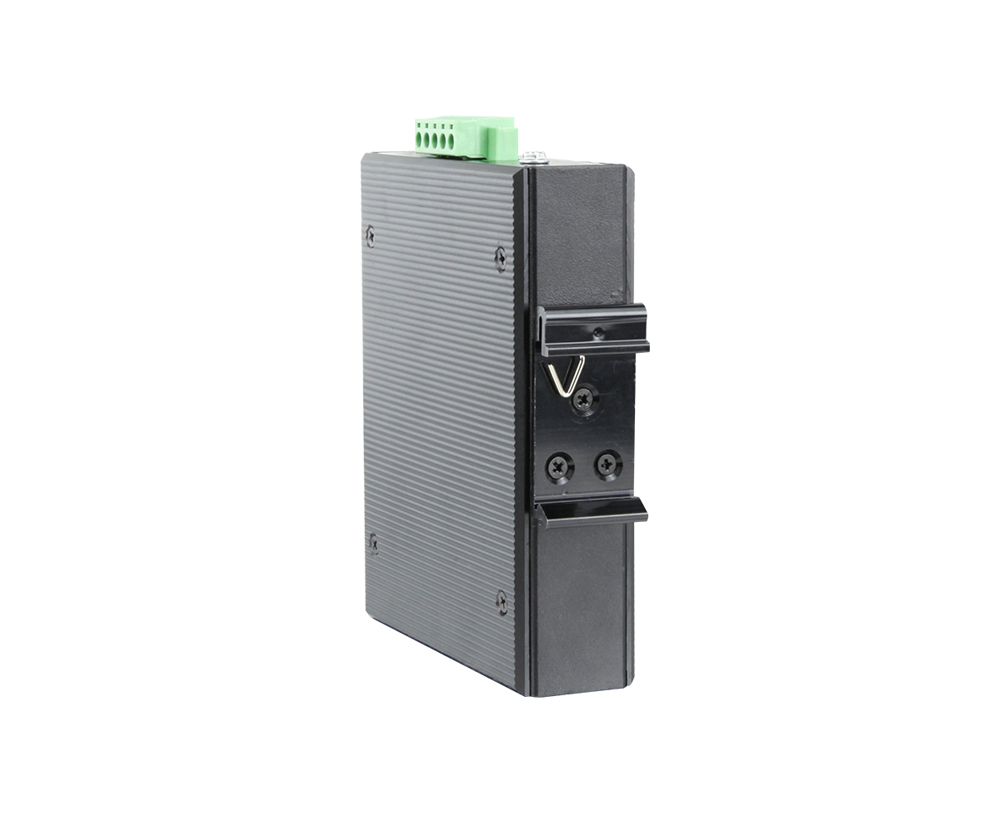

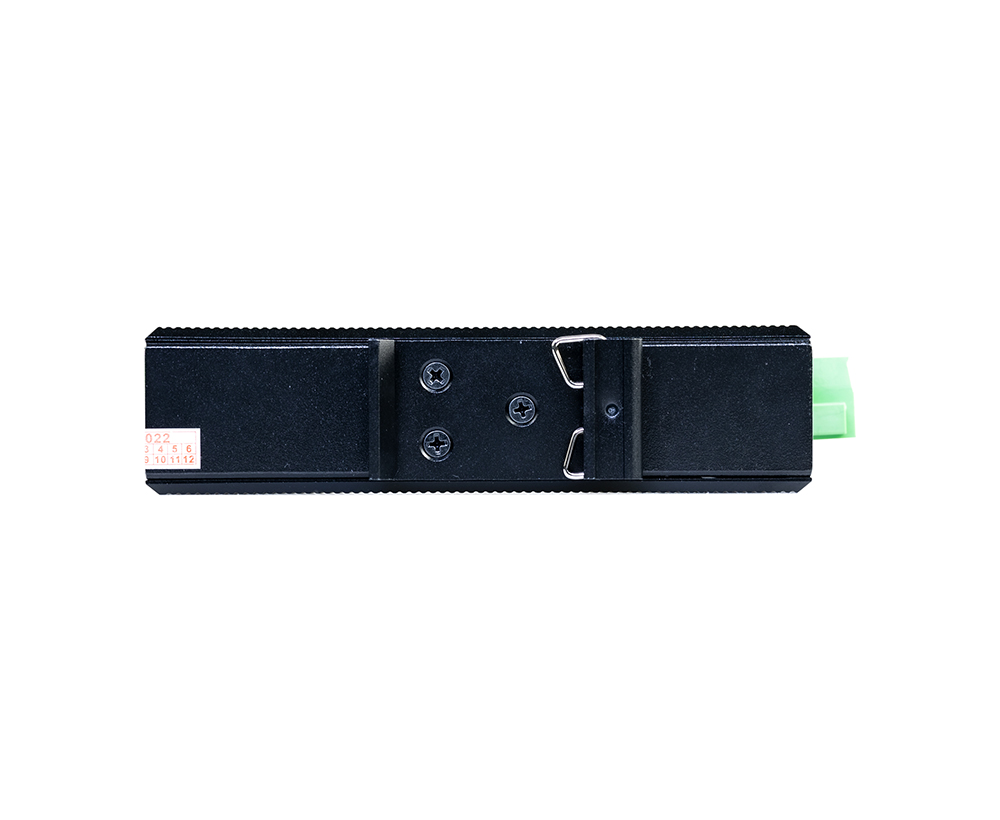

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	5 лет, пожизненное обслуживание.
