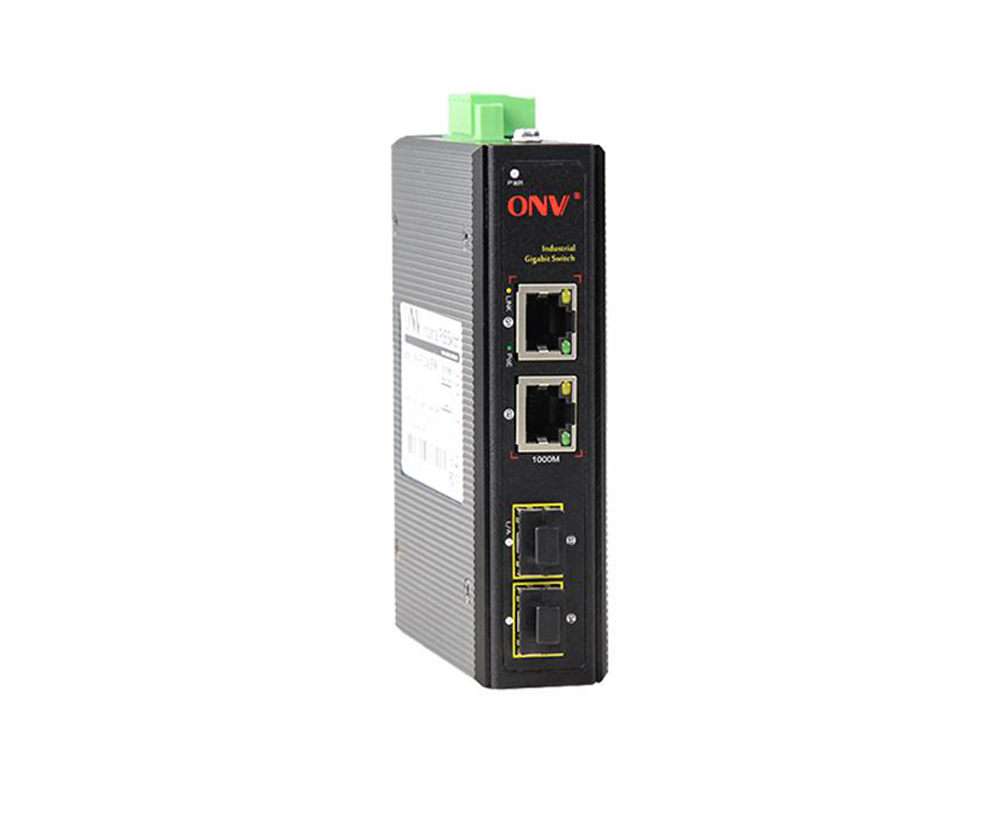

Гигабитный 4-портовый промышленный Ethernet-коммутатор

Модель： ONV-IPS33042F

Неуправляемый промышленный коммутатор Ethernet с 2 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

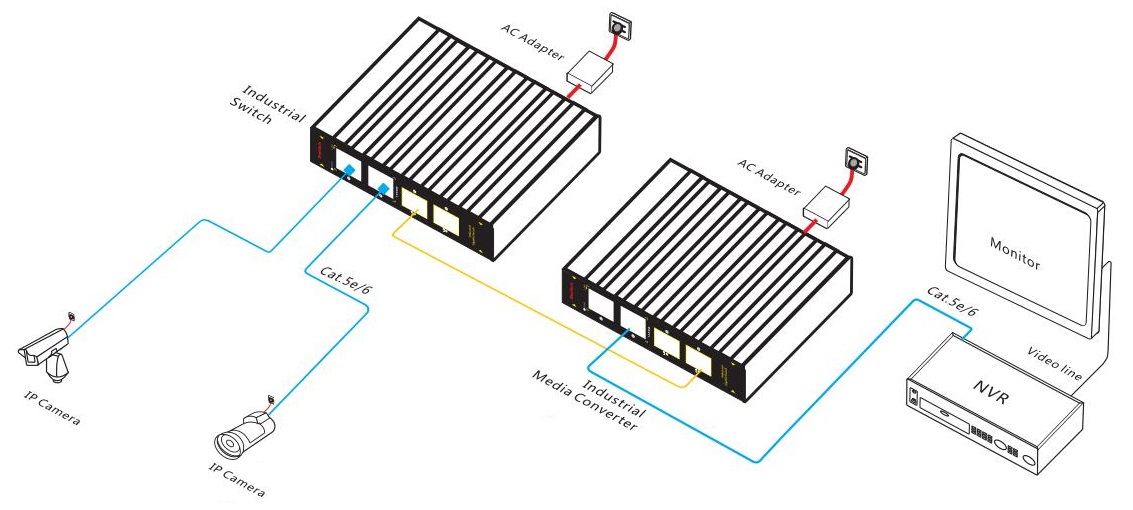

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33042F-это гигабитный промышленный оптоволоконный коммутатор Ethernet, независимо разработанный ONV. Он предназначен для удовлетворения промышленных полей и систем. Он имеет 2 порта адаптивного RJ45 10/100/1000Base-T и 2 порта волокна SFP 1000Base-X. Каждый порт может поддерживать пересылку на полной линейной скорости.

ONV-IPS33042FИмеет превосходную приспособляемостьь окружающей среды промышленного поля (включая механическую стабильность, приспособляемостьь климата, электромагнитную приспособляемостьь окружающей среды, етк.).Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, электроэнергетика, горнодобывающая промышленность, металлургия и строительство экологически чистой энергии, чтобы сформировать экономическую и стабильную сеть связи.УНеуправляемый режимЛ, Подключи и работай, без конфигурации, проста в использовании.

ОСОБЕННОСТЬ

Скоростной доступ по гигабитному проводу, порт SFP восходящей линии связи

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.

◇Комбинация гигабитного порта RJ45 и оптоволоконного порта SFP для удовлетворения сетевых требований различных сценариев.

ССтолANDRНадежный

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельЛМожет отображать состояние устройства с помощью светодиодного индикатора PWRИЛинк.

◇Низкое энергопотребление,НетВентилятор, алюминиевый корпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

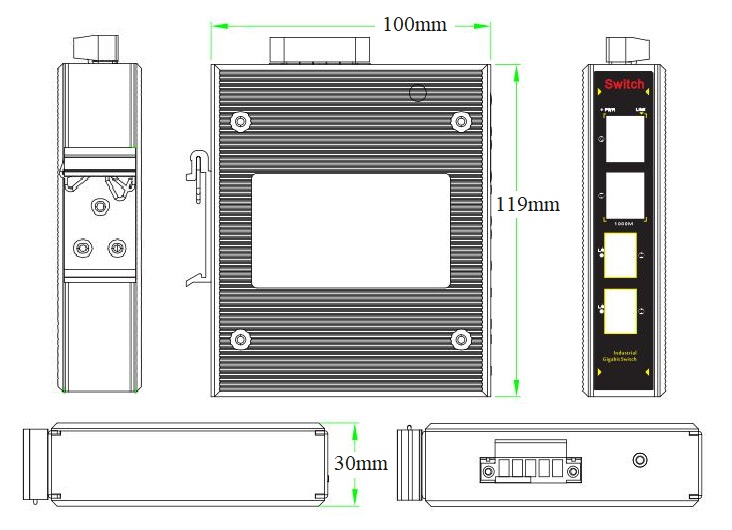

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33042F	Неуправляемый промышленный коммутатор Ethernet с 210/100/1000MПорты RJ45 и 21000МВолокно sfpПортС. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	24 В/24 Вт
Примечание:Блок питания и оптический модуль в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	4-портовый гигабитный промышленный Ethernet-коммутатор	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
Оптический модуль 1,25G	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

24W DIN-рейка промышленного питания

GWS-DP24-24

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC24V, 1.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33042F
Характеристики интерфейса
ИсправленоПOrt	2 порта 10/100/1000Base-T RJ45 (данные) 2 *1000Base-X восходящие SFP оптоволоконные порты (данные) 2НаборS V , V-резервное питание постоянного токаПорт(Терминал феникса 5P)
Порт Ethernet	Порт 1-2 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию не включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	8 Гбит/с (без блокировки)
Экспедирование Тариф @ 64 байт	5,95 Мпс
МАК	8 К
Буферная память	1 м
ДжамбоФРама	10 К
СИД Индикатор	Мощность: PWR (зеленый), Сеть: связь, связь/действие (желтый)
Электропитание
Потребляемая мощность	Резервный<5Вт,Полная нагрузка<7 Вт
Электропитание	Нет, необязательно24V/24Вт Промышленный источник питания

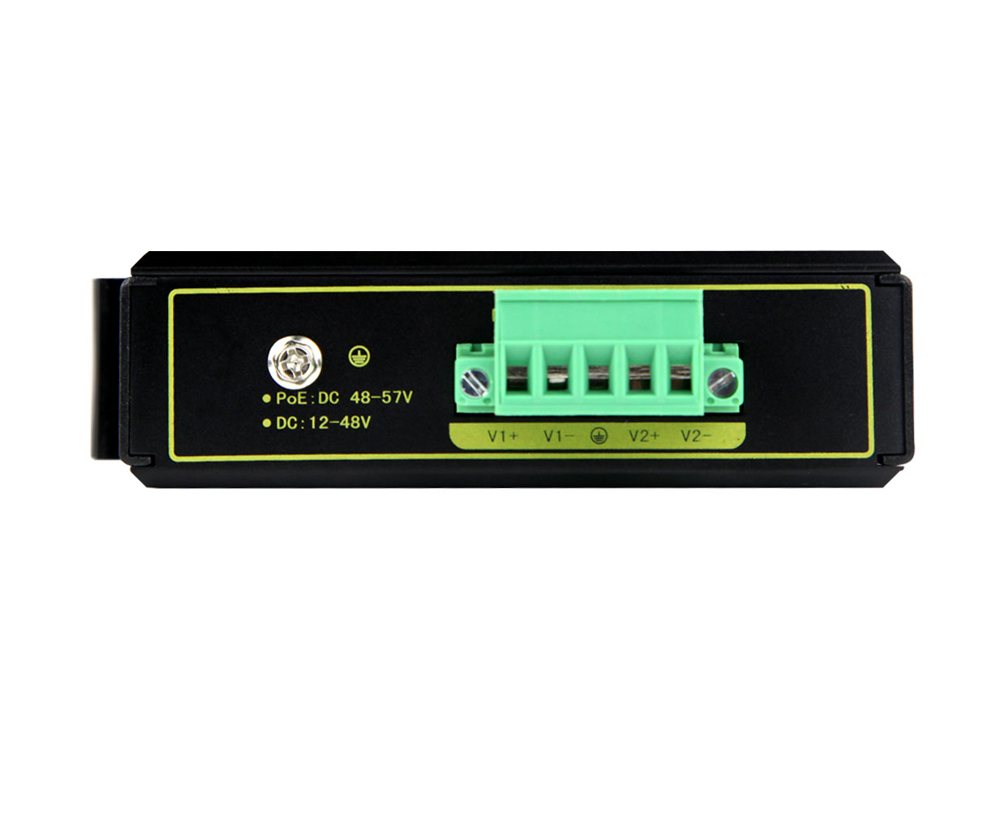

ВтОркингVOLTage	Постоянный ток12-48V, 5Терминал Феникса п промышленный, поддержка анти -- реверсивной защиты.
Физический параметр
Операция TEMP/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение TEMP/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер(Д * Ш * В)	11910030 мм
Вес нетто/брутто	0,4 кг/0,5 кг

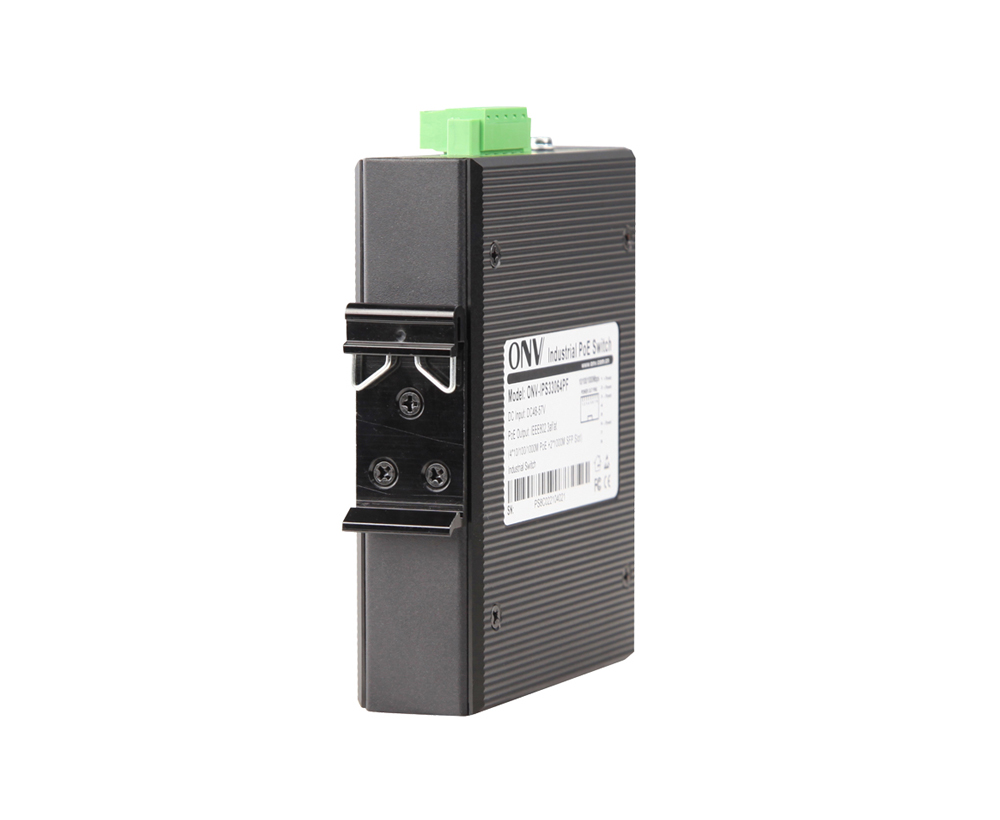

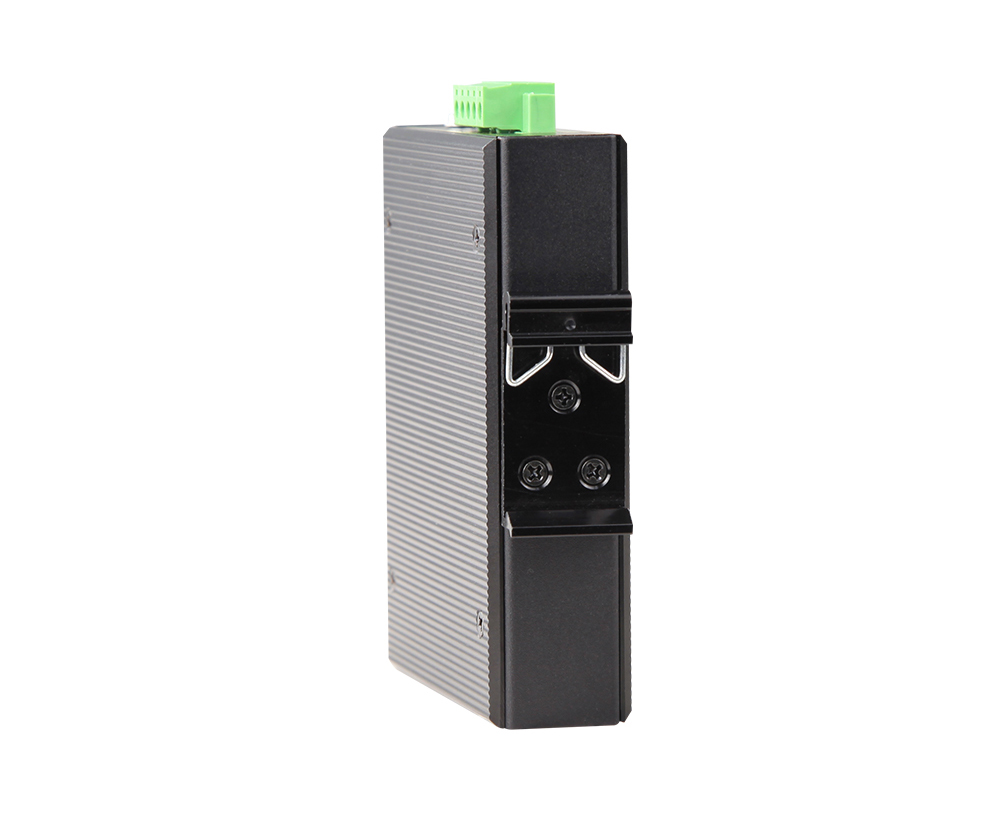

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение)
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	5 лет, пожизненное обслуживание.
