Модель

ONV-IPS33148FM

Характеристики интерфейса

Фиксированный порт

Выключатель аварийной сигнализации отключения питания (НЕПОСТУПНОСТЬ)

1 * порт консоли RS232 (115200,N,8,1)

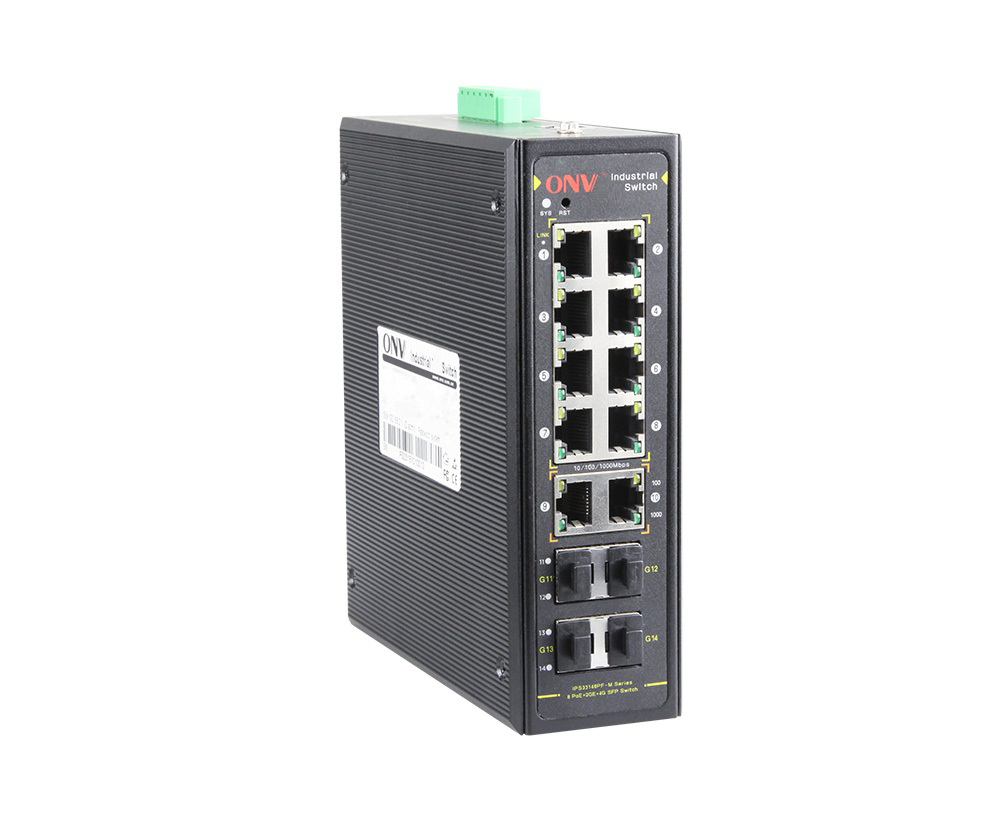

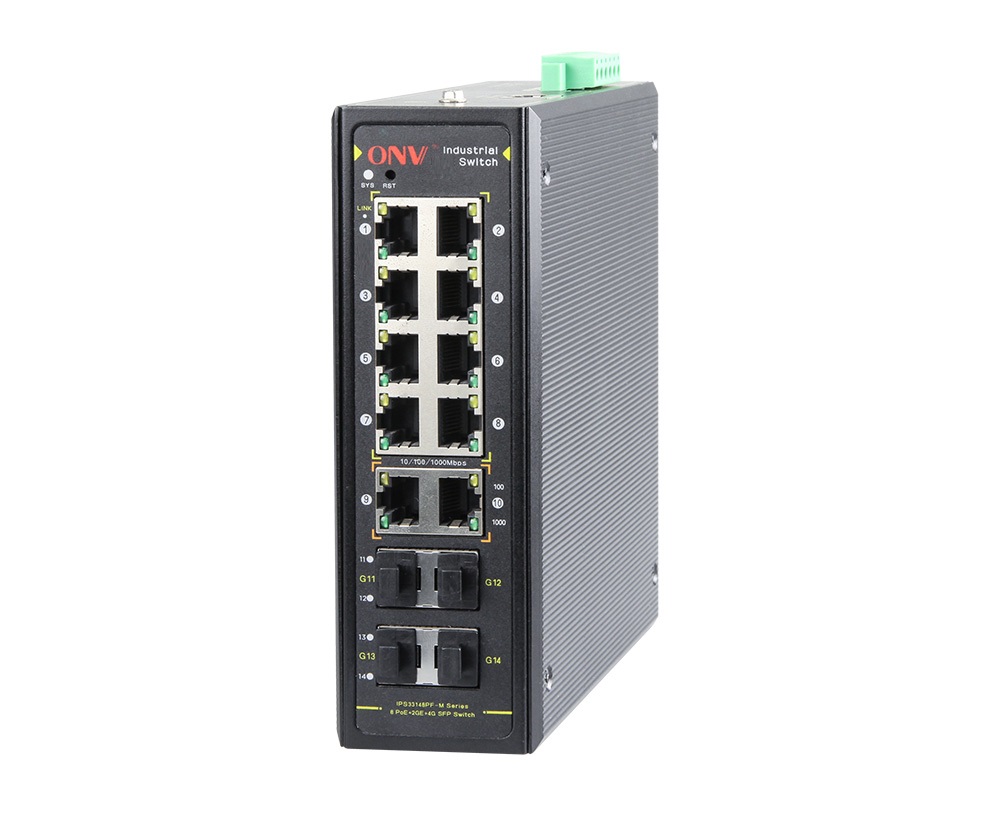

10 портов * 10/100/1000Base-T RJ45 (данные)

4 порта волокна SFP uplink 100/1000Base-X (данные)

2 комплекта V , V-резервный порт питания постоянного тока (терминал 6P Phoenix)

Порт Ethernet

Порт 1-10 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Интерфейс стекловолокна гигабита, модуль по умолчанию соответствуя оптически (опционный одномодовый/мультимодный, одиночный волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Поддержка разгона Turbo 2,5G оптического модуля и кольцевой сети

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

52 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

20,83 Мбит/с

ЦП (Гц)

416 м

DRAM

1G

ВСПЫШКА

128 м

МАК

8 К

Буферная память

6 м

Джамбо рамка

9,6 К

Светодиодный индикатор

Питание: PWR (зеленый), Система: SYS (зеленый), Сеть: Связь (желтый), Порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

Электропитание

Потребляемая мощность

В режиме ожидания <10 Вт, полная нагрузка <15 Вт

Рабочее напряжение

DC12-48V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.

Электропитание

Нет, дополнительный промышленный источник питания 24 В/24 Вт

Физический параметр

Операция Темп/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

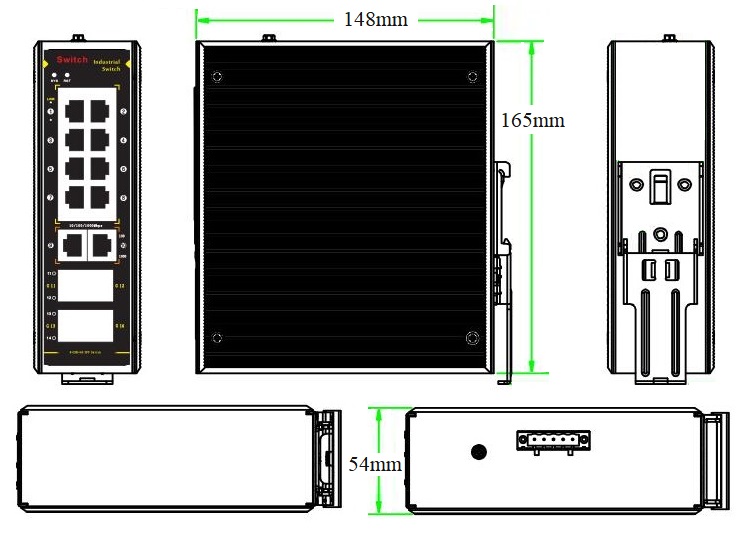

Размер (Д * Ш * В)

165*148*54 мм

Вес нетто/брутто

1,1 кг/1,3 кг

Установка

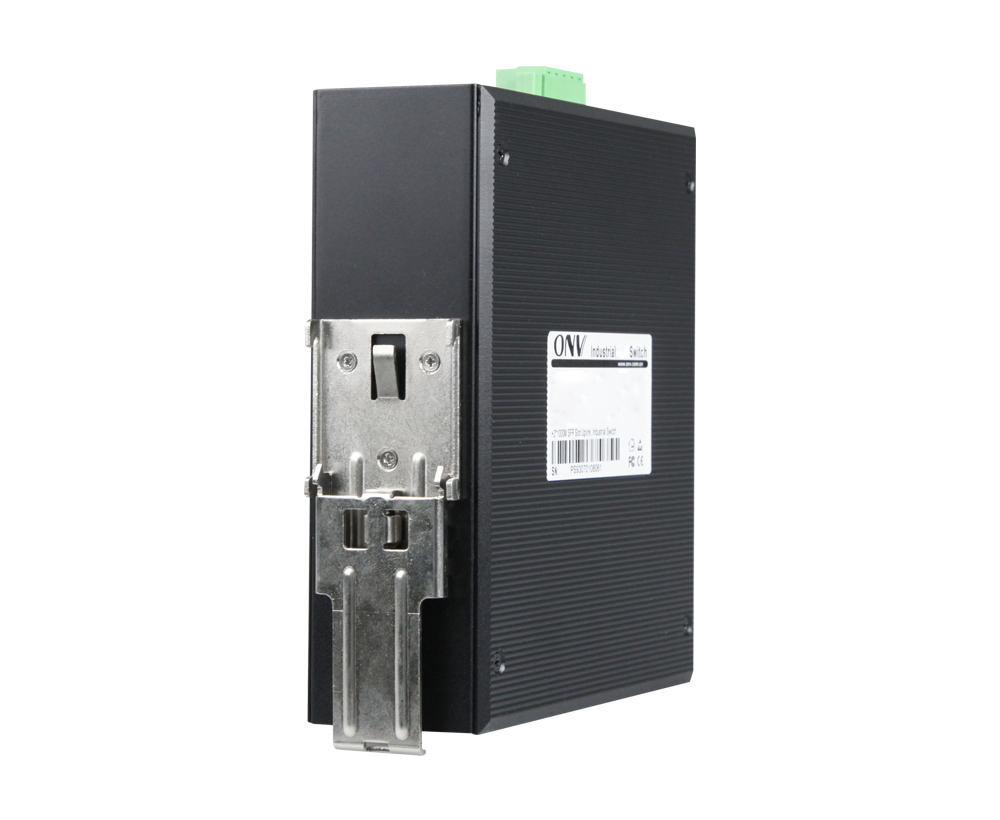

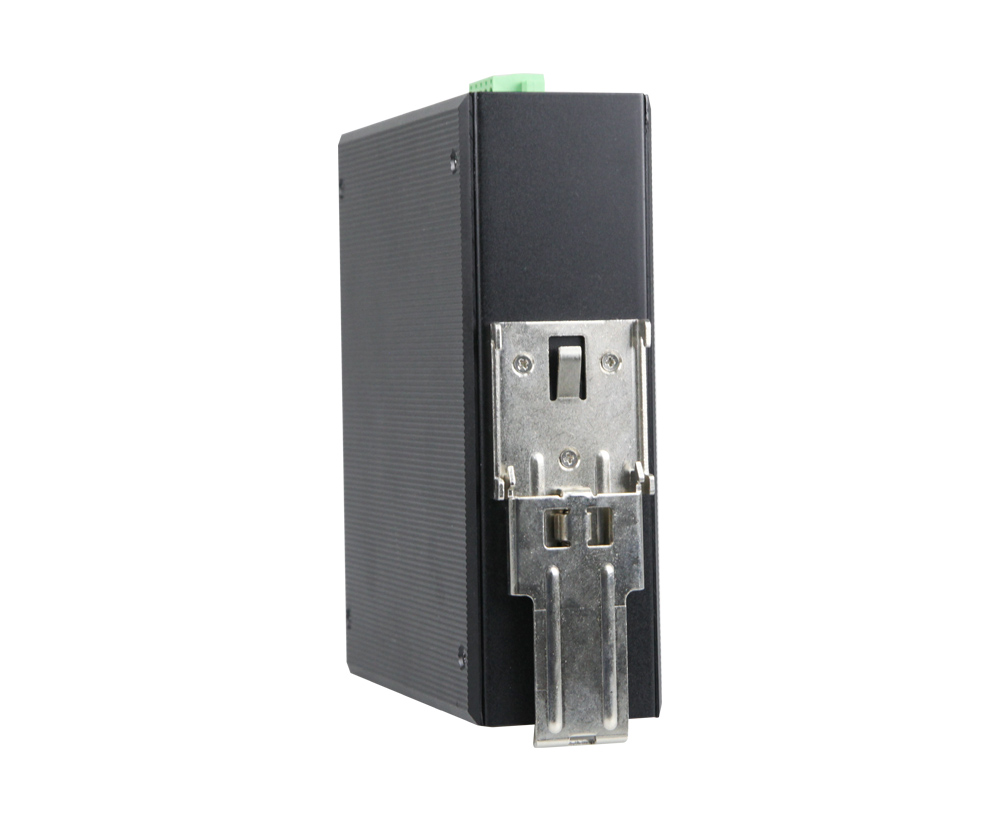

Рабочий стол, DIN-рейка 35 мм

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4 (EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Настройки температурной защиты порта

Управление потоком IEEE 802.3x (полный дуплекс)

Подавление шторма вещания на основе скорости порта

Порт EEE Green Ethernet энергосберегающая конфигурация

Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярности составляет 64 Кбит/с

Функция L3

Протокол ARP, максимум 1024 записи

Статический маршрут/маршрут по умолчанию, максимум 128 записей

Функция управления сетью L2, управление двумя стеками IPV4/IPV6

Переадресация маршрутизации L3, связь между различными сегментами сети и различными VLAN

Vlan

Конфигурация портов Access, Trunk, Hybrid.

VLAN на основе MAC, VLAN на основе протокола

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

Агрегация портов

LACP, статическое объединение, максимум 7 групп объединения и максимум 8 портов на группу

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Промышленный кольцевой сетевой протокол

G.8032 (ERPS), время восстановления кольцевой сети менее 20 мс, максимум 255 колец, максимум 1024 устройства на кольцо.

Многоадресный

MLD Snooping, Multicast VLAN, быстрый выход из системы, IGMP Snooping v1/v2/v3 и не более 1024 многоадресных групп

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, перенаправление на основе потока

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X на основе портов

SSL гарантирует безопасность передачи данных

Четырехъядерная функция привязки портов IP MAC VLAN

Изоляция порта, функция ограничения скорости сообщения ARP

Предел обучения MAC-адресу, MAC-адрес черная дыра

Anti DoS-атака, подавление широковещательных сообщений порта

Иерархическое управление пользователями и защита паролем

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Механизм резервного копирования данных хоста, функция обнаружения вторжений ARP

Защита IP-адреса источника, сертификация AAA, RADIUS и TACACS

DHCP

Клиент DHCP, обнаружение DHCP, сервер DHCP, ретрансляция DHCP

Управление

Управление веб-сетью (https)

Протокол обнаружения канала уровня (LLDP)

Просмотр статуса мгновенного использования процессора

Часы NTP, восстановление в один клик, SNMP V1/V2/V3

Проверка состояния кабеля, обнаружение Ping, журнал работы системы

ONV-NMS управление кластером платформы (LLDP SNMP)

Консоль/AUX модем/Telnet/Конфигурация командной строки

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
