Гигабитный 16-портовый управляемый L2 промышленный Ethernet-коммутатор

Модель： ONV-IPS33168FM-4GF

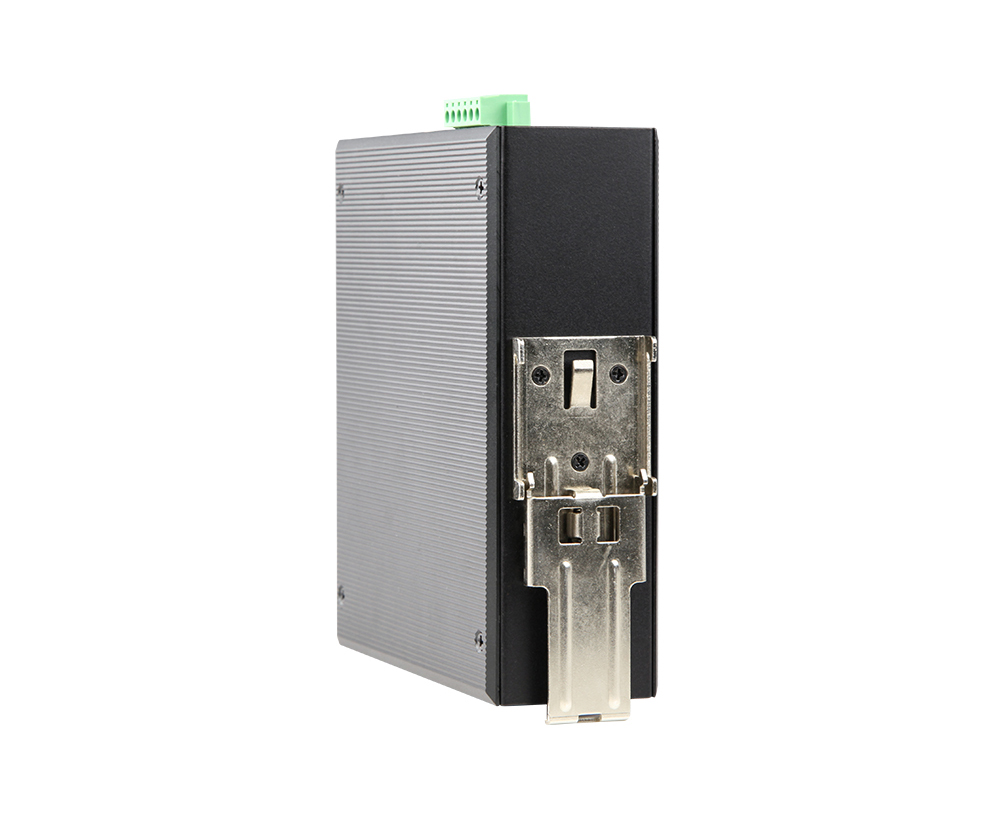

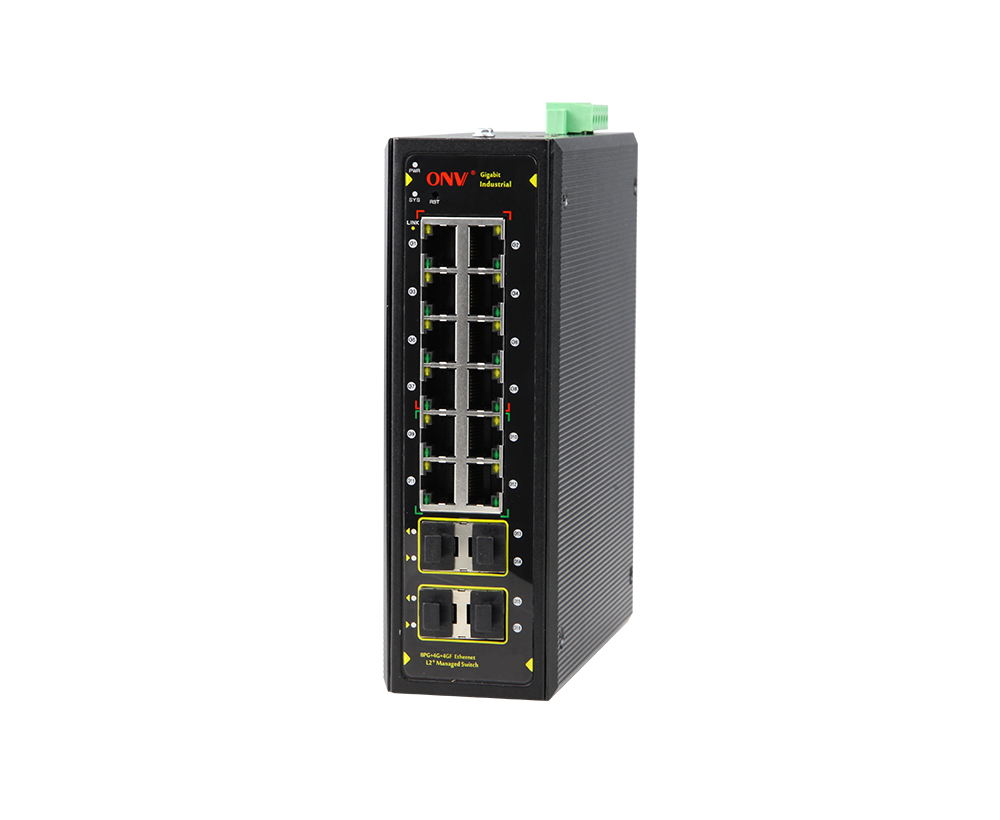

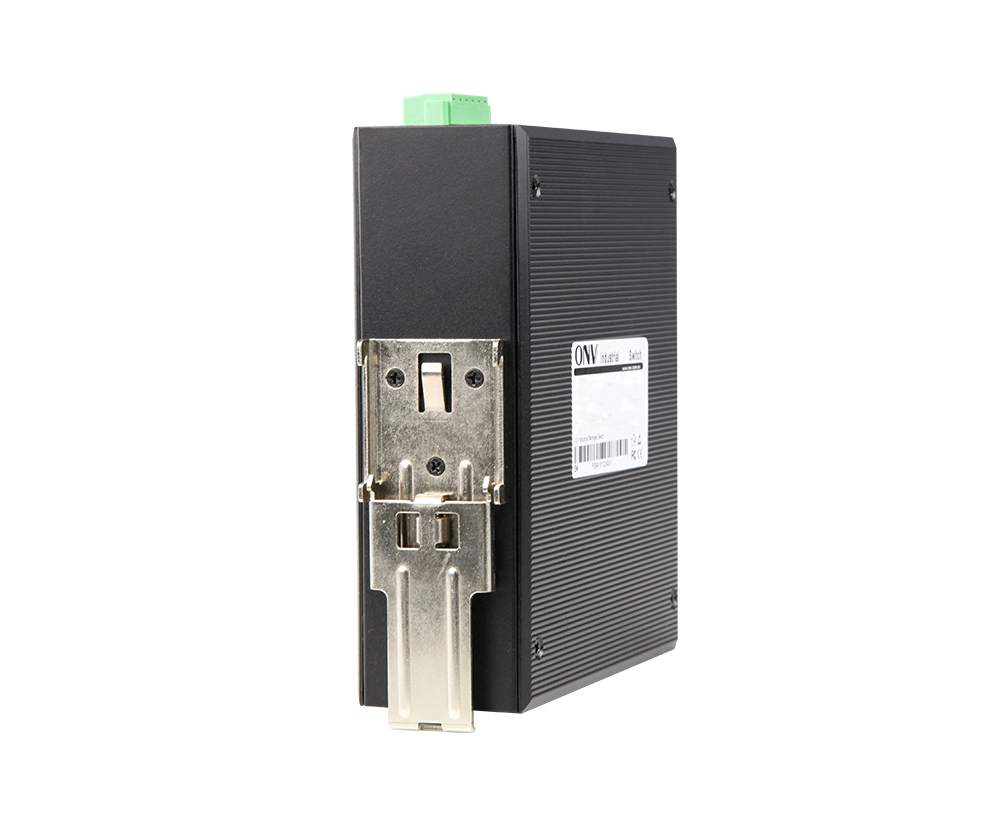

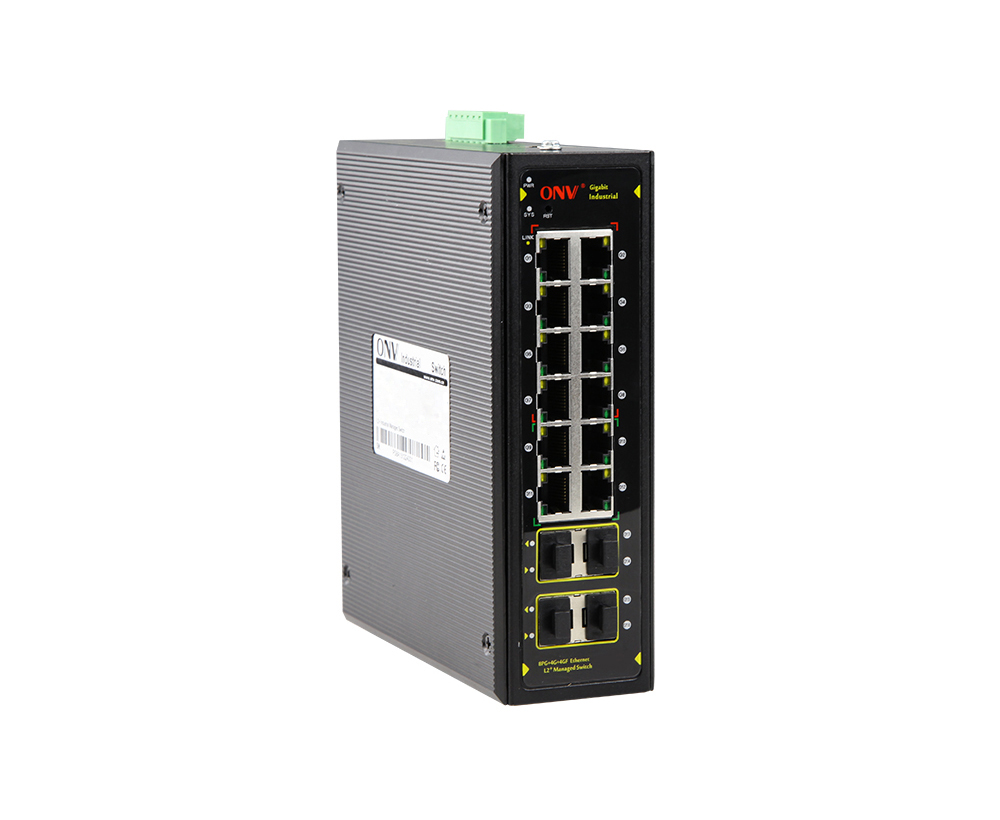

L2 управляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 12*10/100/1000M и оптоволоконными портами SFP восходящего соединения 4*100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

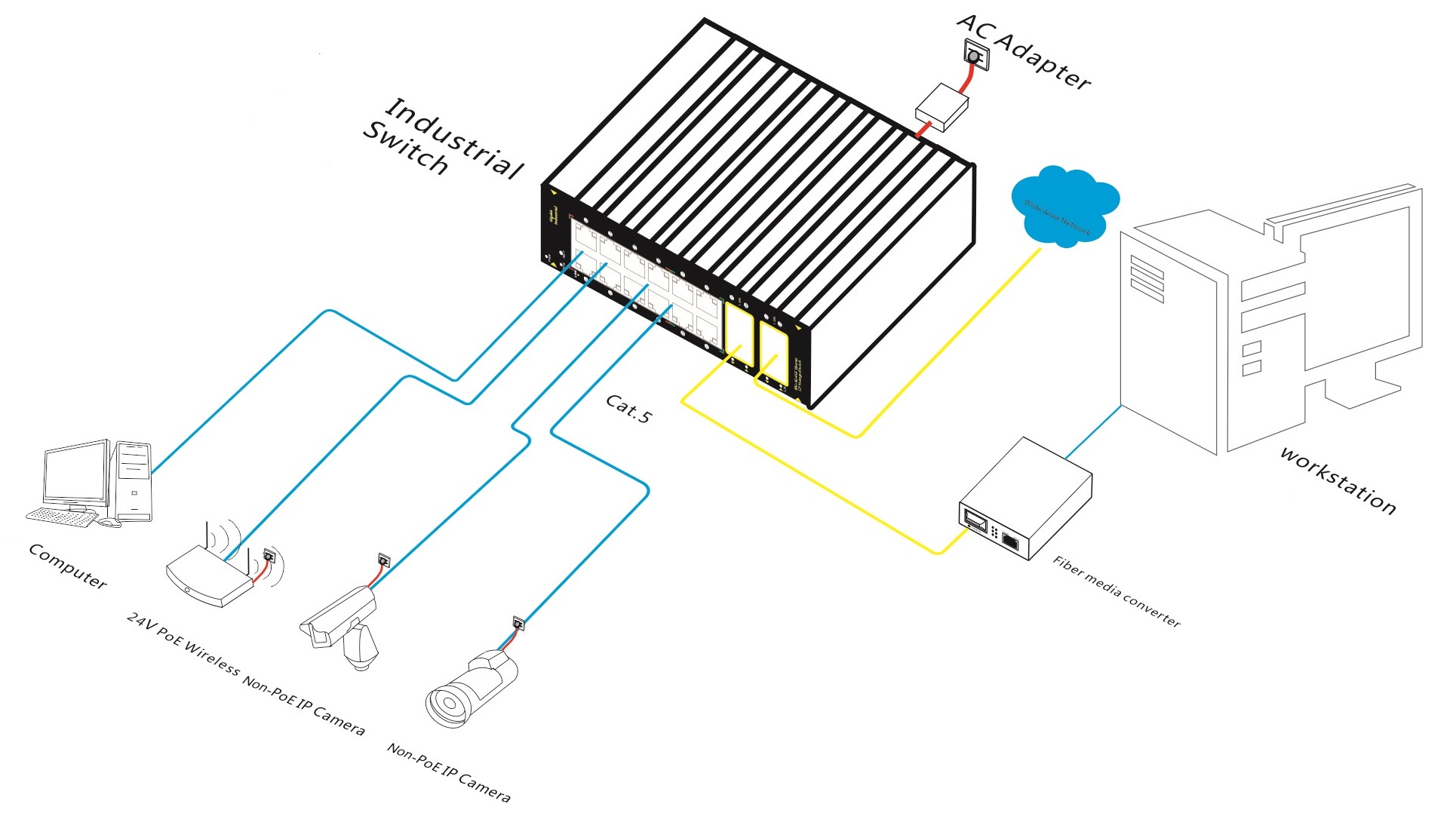

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33168FM-4GF-этоГУправляемый igabit промышленный EthernetВолокноПереключательНезависимоРазработано ONV. Он имеет адаптивный 12*10/100/1000MПорты RJ45 и 4*100/1000MВосходящие оптоволоконные порты SFP.Каждый порт может поддерживать пересылку на проводной скорости.

ONV-IPS33168FM-4GFИмеетФункции сетевого управления L2 +, управление поддержек IPV4/IPV6, статическая пересылка трассы, полный механизм предохранения от безопасности, идеальная стратегия ACL/QoS, и богатые функции VLAN для легких управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Когда однонаправленная сеть выходит из строя, связь может быть быстро восстановлена для обеспечения бесперебойной связи важных приложений. Управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие бизнес-конфигурации приложений могут выполняться через Web, CLI, SNMP, Telnet и другие методы управления сетью в соответствии с потребностями приложений. Это отличная адаптируемость к промышленным полевым условиям (включая механическую стабильность, адаптируемость к климатической среде, адаптируемость к электромагнитной среде и т. Д.). Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, эффективную, стабильную и надежную сеть связи.

ОСОБЕННОСТЬ

Гигабитный доступ, оптоволоконный порт SFP восходящего канала

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇Поддержка гигабитного порта RJ45 и оптоволоконного порта SFP, что позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

СильныйВозможности обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделять конфигурации VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Безопасность

◇Поддержка изоляции портов и подавления широковещательного шторма порта.

◇Поддержка функции четырехкратной гибкой комбинированной привязки порта IP MAC VLAN.

◇Поддержка аутентификации 802.1X для обеспечения функций аутентификации для компьютеров LAN и управления статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇ССС, СE, FCC, RoHS.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR,Ссылка, Л/А, ИSys.

◇Низкое энергопотребление,НетВентилятор, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.

◇HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Поддержка различных методов управления и обслуживания, таких как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33168FM-4GF	L2 управляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 1210/100/1000M и оптоволоконными портами SFP восходящего соединения 4100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.	24 Вт/36 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	16-портовый гигабитный управляемый промышленный коммутатор Ethernet	1	НАБОР
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г ОПтицаЛ Модуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2612-T-SC-G	Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддержка функции DDM и горячего подключения.	ПК
	2613-R-SC-G	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддержка функции DDM и горячего подключения.	ПК
МощностьМодуль	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

24W DIN-рейка промышленного питания

GWS-DP24-24

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC24V, 1.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

Промышленный блок питания 36 Вт DIN-рейка

GWS-DP36-24

DIN-рейка 36 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,56 A

Выходное напряжение: DC24V, 1.5A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33168FM-4GF
Характеристики интерфейса
Фиксированный порт	Порт переключателя сигнала тревоги отключения питания (НЕПОСТУПНЫЙ) 1 * порт консоли RS232 (115200,N,8,1) 12 портов * 10/100/1000Base-T RJ45 (данные) 4 порта волокна SFP uplink 100/1000Base-X (данные) 2 комплекта V , V-резервный порт питания постоянного тока (терминал 6P Phoenix)
Порт Ethernet	Порт 1-12 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Интерфейс стекловолокна гигабита, модуль по умолчанию соответствуя оптически (опционный одномодовый/мультимодный, одиночный волокно/модуль двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Тип управления сетью	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	52 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	23,81 Мпс
ЦП (Гц)	416 м
DRAM	1G
ВСПЫШКА	128 м
МАК	8 К
Буферная память	4 м
Джамбо рамка	9,6 К
Светодиодный индикатор	Мощность: PWR (зеленый), система: SYS (зеленый), сеть: связь/покой (желтый), порт волокна: L/A (зеленый)
Электропитание
Потребляемая мощность	В режиме ожидания <10 Вт, полная нагрузка <22 Вт
Рабочее напряжение	DC12-48V, промышленный терминал Феникса 6П, защита от обратного хода поддержки.
Электропитание	Нет, опционально 24V/24W или 24V/36W промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	16514854 мм
Вес нетто/брутто	1,1 кг/1,3 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Настройки температурной защиты порта Управление потоком IEEE 802.3x (полный дуплекс) Подавление шторма вещания на основе скорости порта Порт EEE Green Ethernet энергосберегающая конфигурация Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярности составляет 64 Кбит/с
Функция L3	Протокол ARP, максимум 1024 записи Статический маршрут/маршрут по умолчанию, максимум 128 записей Функция управления сетью L2, управление IPV4/IPV6 Поддержка пересылки на линейной скорости маршрутизации L3, связи между различными сегментами сети и различными VLAN
Vlan	Конфигурация портов Access, Trunk, Hybrid. VLAN на основе MAC, VLAN на основе протокола (4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ
Агрегация портов	LACP, статическая агрегация, максимум 8 групп агрегации и максимум 8 портов на группу
Связующего дерева	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Многоадресный	MLD Snooping, Multicast VLAN, быстрый выход из системы, IGMP Snooping v1/v2/v3 и не более 1024 многоадресных групп
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Алгоритм планирования очереди (SP, WRR, SP WRR) Ограничение пластины на основе потока, перенаправление на основе потока Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта Сопоставление приоритетов 802,1 p/ DSCP, Diff-Servv QoS, отметка/примечание приоритета
СКЛ	Распределение ACL на основе порта и VLAN L2-L4 функция вращения пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, типа MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д.
Безопасность	Подлинность IEEE802.1X на основе портов SSL гарантирует безопасность передачи данных Четырехъядерная функция привязки портов IP MAC VLAN Изоляция порта, функция ограничения скорости сообщения ARP
