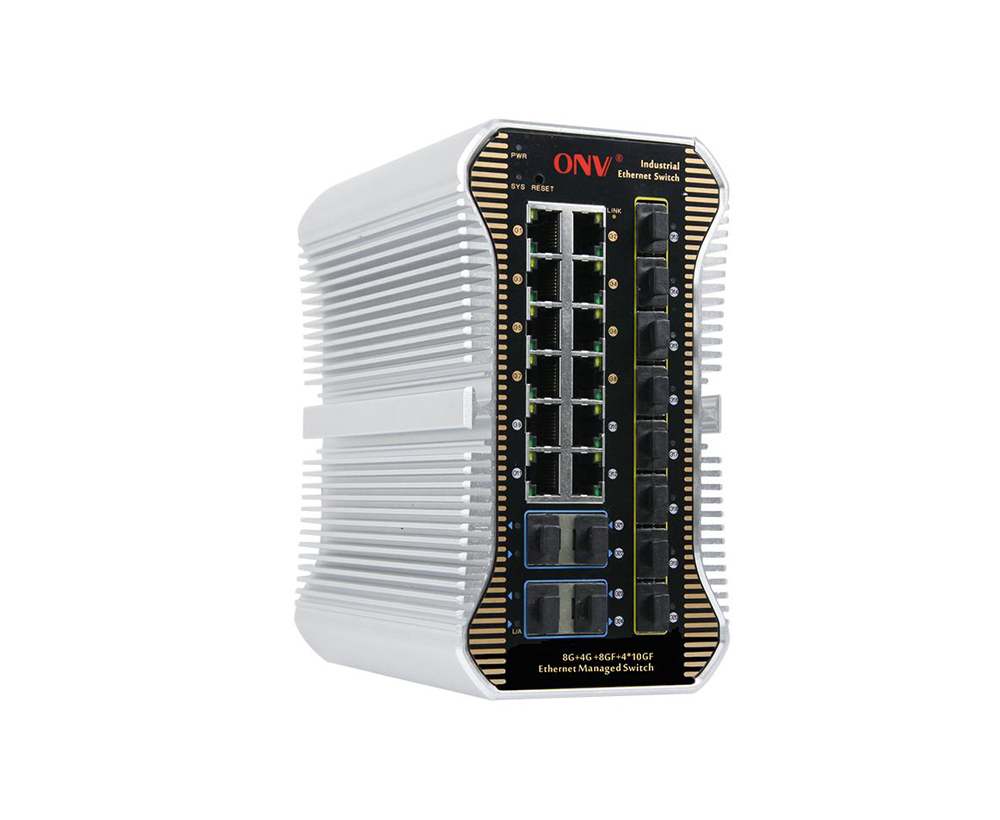

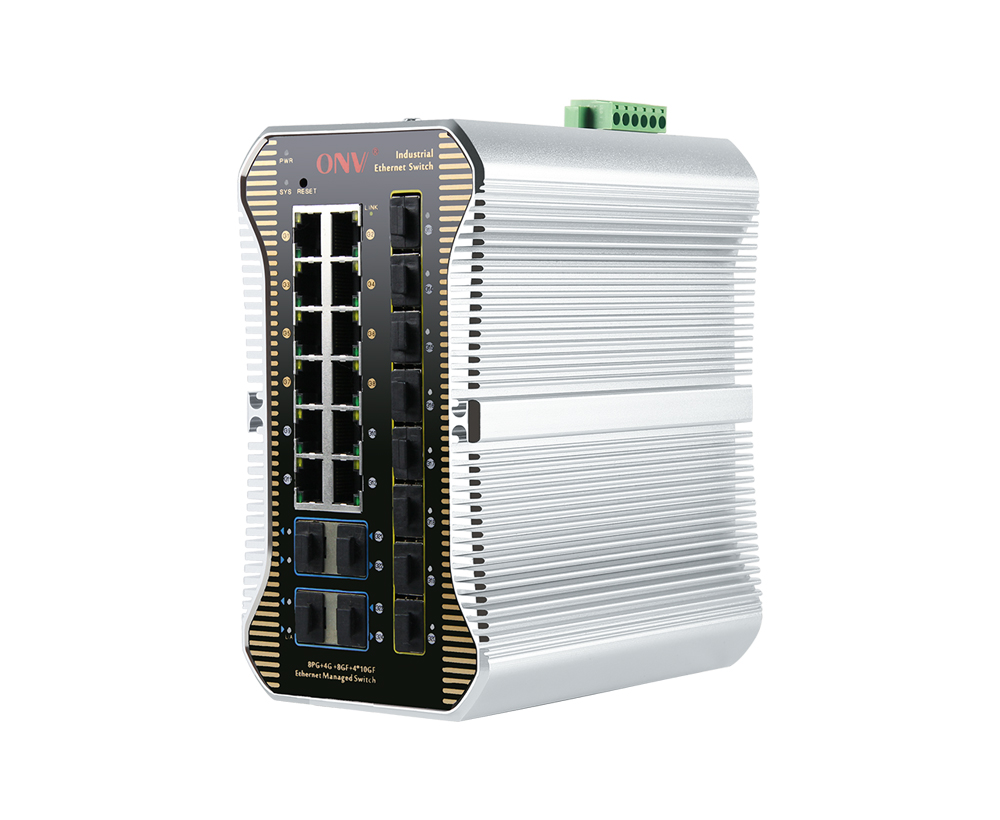

Модель

ONV-IPS38248FM

ИнтерфейсСХарактеристики

Фиксированный порт

Порт переключателя сигнала тревоги отключения питания (НЕПОСТУПНЫЙ)

1 * порт консоли RS232 (115200, N, 8,1)

4 порта SFP для восходящей линии связи 1/10G (данные)

12 портов RJ45 восходящей линии связи 10/100/1000Base-T (данные)

8 портов волокна СФП уплинк * 100/1000Басе-С (данные)

2 набора в, в-резервных порта силы ДК (терминал Феникса 6 Пин)

Порт Ethernet

Порт 1-12 поддерживает автоматическое определение 10/100/1000Base-T, полностью/полудуплексное MDI/ MDI-X самоадаптация

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна:

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль(Дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)

Оптический кабель/расстояние

Многорежимный: 850 нм/0-Да.500.М,850 нм/0-300:М (10 г)

Одиночный режим: 1310 нм/0-Да.40%Км., 1550 нм/0-Да.120.Км.

Параметры чипа

Тип управления сетью

L3

Сетевой протокол

IEEE802.3 10BASE-T,IEEE802.3i 10Base-T,IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-LR/SR, IEEE802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

176Гбит/с(Не блокирующий)

Экспедирование

Скорость @ 64 байт

89,28Мппс

ЦПУ

500 МГц

DRAM

2G

ВСПЫШКА

128 м

МАК

32К

Буферная память

32М

Джамбо рамка

9,6 К

Светодиодный индикатор

Мощность: PWR (зеленый), Система: SYS (зеленый)

Порт волокна: Л/А (зеленое), сеть: Связь (желтая)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

Электропитание

Потребляемая мощность

Резервный<30Вт,Полная нагрузка<36 Вт

ВтОркингVOLTage

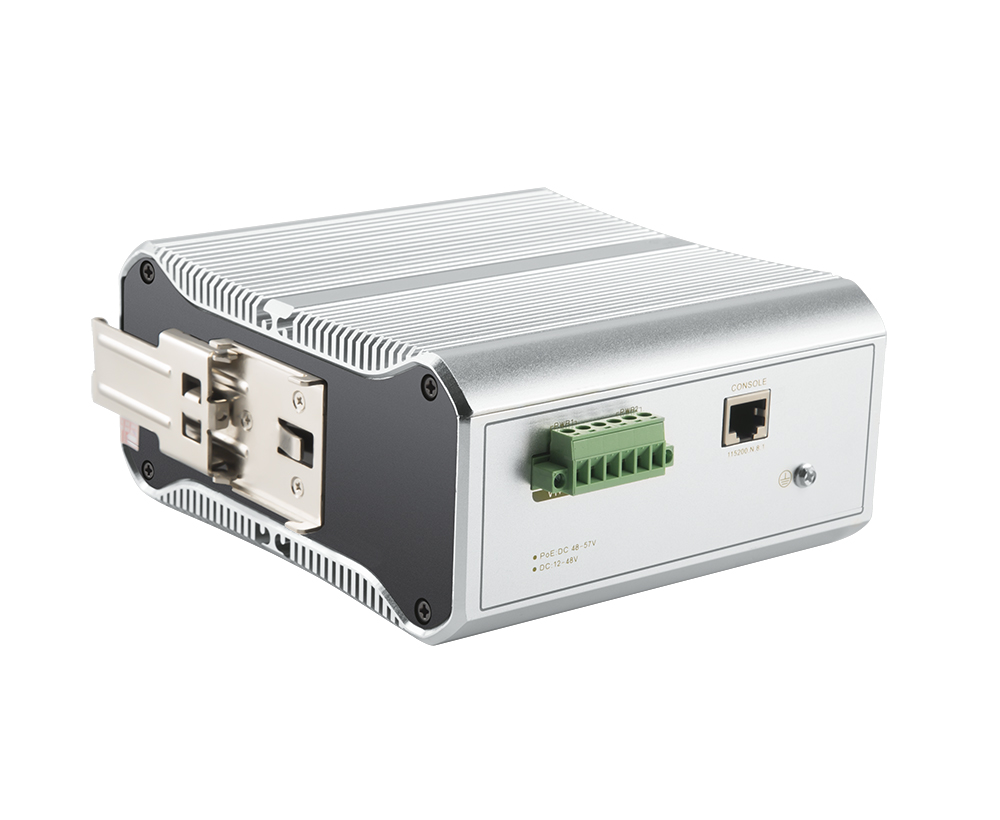

Постоянный ток12-48V, 6Терминал Феникса Пин промышленный, поддерживает анти -- обратную защиту.

Электропитание

Нет, необязательно24V/60ВтПромышленный источник питания

Физический параметр

Операция TEMP/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение TEMP/Влажность

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

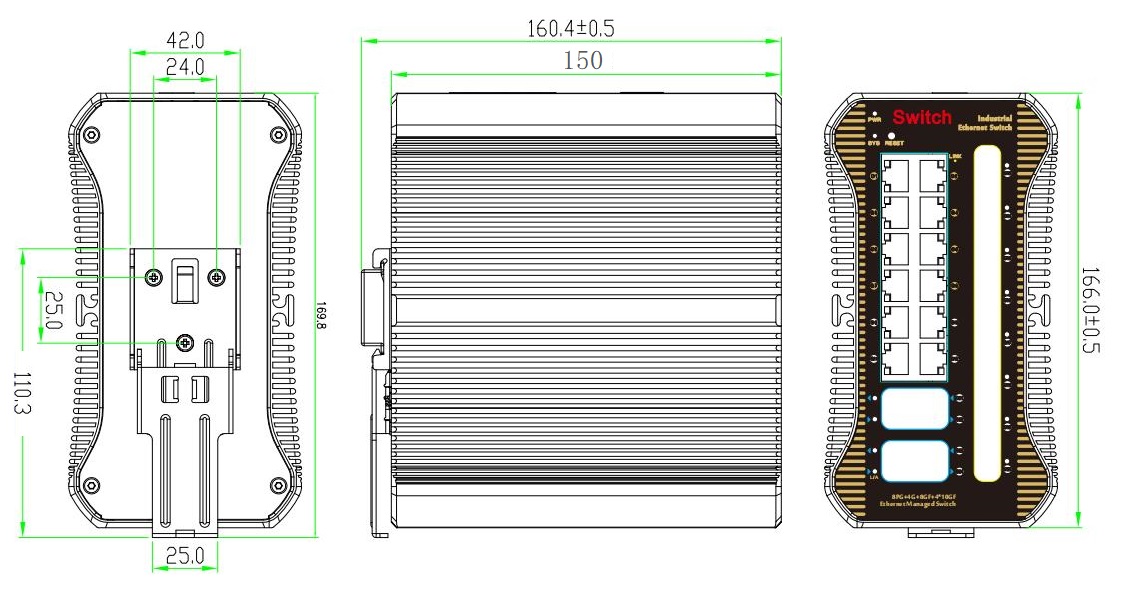

Размер(Д * Ш * В)

166*150*90 мм

Вес нетто/брутто

2,1 кг/2,3 кг

Установка

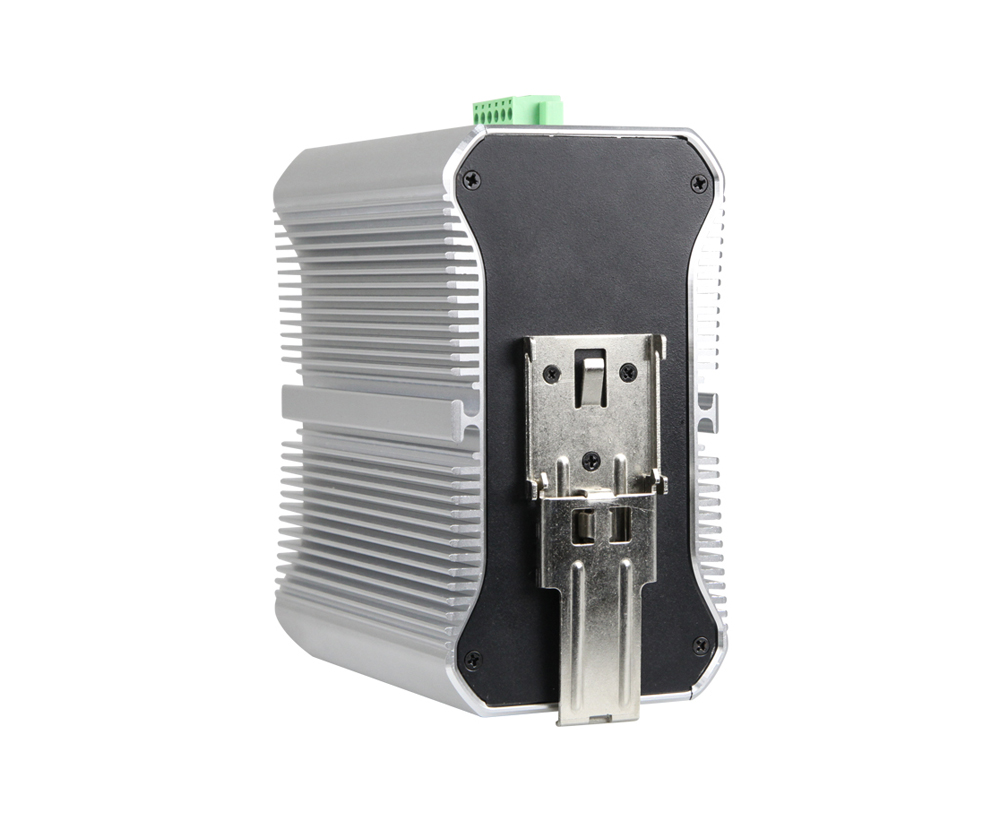

Рабочий стол, DIN-рейка 35 мм

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле):1000А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м,1 с-3S

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации),IEC60068-2-32 (Свободное падение),IEC60068-2-27 (Анти-шок)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

IEEE802.3X (полный дуплекс)

Защита от температуры портаНастройка

Без порта подключения автоматический спящий режим

Порт зеленый Ethernet Настройка энергосбережения

Контроль шторма вещания на основе скорости порта

SFP оптический порт DDMI цифровой диагноз в реальном времени

Ограничение скорости потока сообщений в порту доступа, минимальный размер частиц 64 Кбит/с.

ЛAYER3Особенности

IPV4 Равная стоимость маршрутизации

Протокол NG, максимум 1000 записей

Протокол ARP, максимум 1000 записей

IPV4/IPV6 VRRP, максимальная группа 255

Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6

IPV4/IPV6 Интерфейс VLANIF поддерживает до 128

Статический маршрут IPV4/IPV6/Маршрут по умолчанию поддерживает до 128 записей

Функция управления сетью L3, управление двойным стеком IPV4/IPV6

Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 записей маршрутизации

Динамическая маршрутизация IPV6 OSPFv3, BGP , RIPng, управление IPV6, 1000 записей маршрутизации

Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN

Vlan

Конфигурация портов Access, Trunk, Hybrid.

VLAN на основе MAC, VLAN на основе протокола

Голосовой VLAN, конфигурация QinQ,4K VLAN на основе порта, IEEE802.1q

ПортАGgregation

LACP, Статическое агрегирование

Максимум 12 групп агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

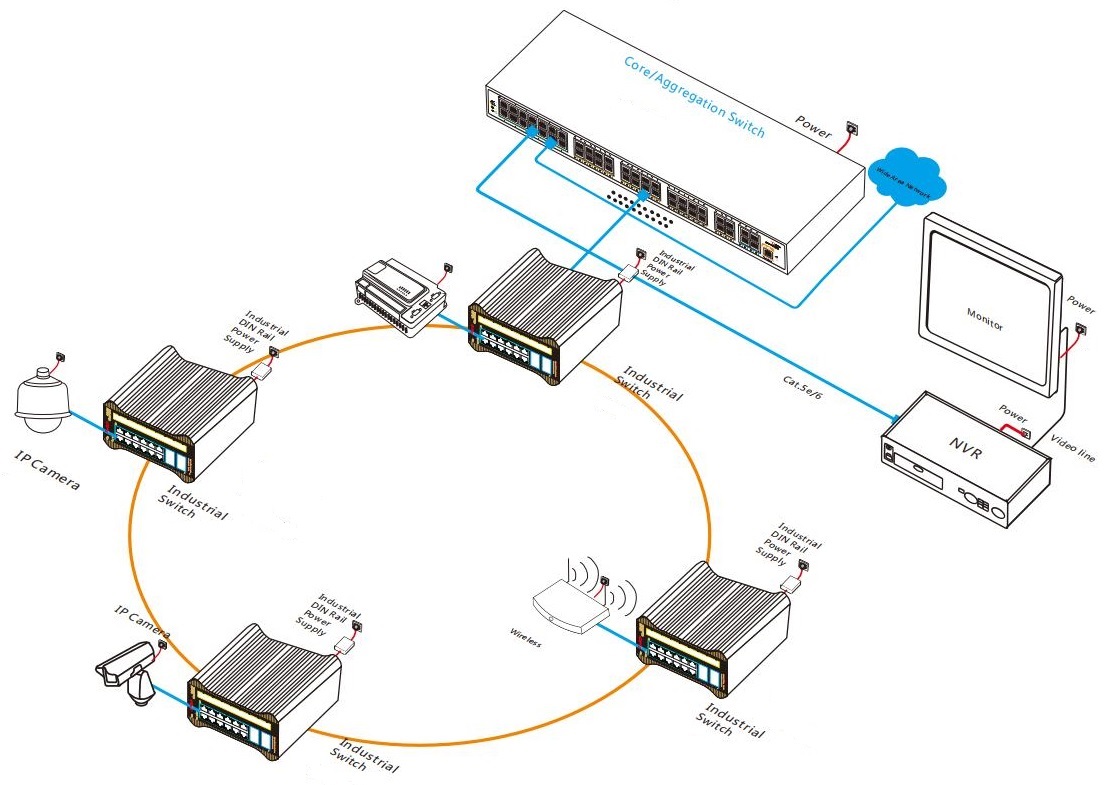

Промышленный кольцевой сетевой протокол

G.8032 (ERPS), время восстановления менее 20 мс

250 колец максимум, максимум 250 устройств на кольцо.

Многоадресный

MLD Снупинг v1/v2,Многоадресная VLAN

IGMP Snooping v1/v2, макс. 1024 многоадресных групп, быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, перенаправление на основе потока

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X на основе порта

SSL гарантирует безопасность передачи данных

Четырехъядерная функция привязки портов IP MAC VLAN

Предел обучения MAC-адресу, MAC-адрес черная дыра

Anti DoS-атака, подавление широковещательных сообщений порта

Иерархическое управление пользователями и защита паролем

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Механизм резервного копирования данных хоста, функция обнаружения вторжений ARP

Изоляция порта, предохранитель источника ИП, функция ограничения скорости сообщения АРП

Функция предохранителя источника ИП, аттестация ААА & РАДИУС & ТАКАКС

DHCP

Клиент DHCP,DHCP Снупинг,DHCPСервер,DHCPРеле

Управление

Управление веб-сетью (https)

Протокол обнаружения канала уровня (LLDP)

Просмотр статуса мгновенного использования процессора

Часы NTP, восстановление в один клик, SNMP V1/V2/V3

Проверка состояния кабеля, обнаружение Ping, журнал работы системы

Управление кластером платформы ONV NMS (LLDP SNMP)

Консоль/AUX модем/Telnet/Конфигурация командной строки

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
