Модель

ONV-IPS31064FM

Характеристики интерфейса

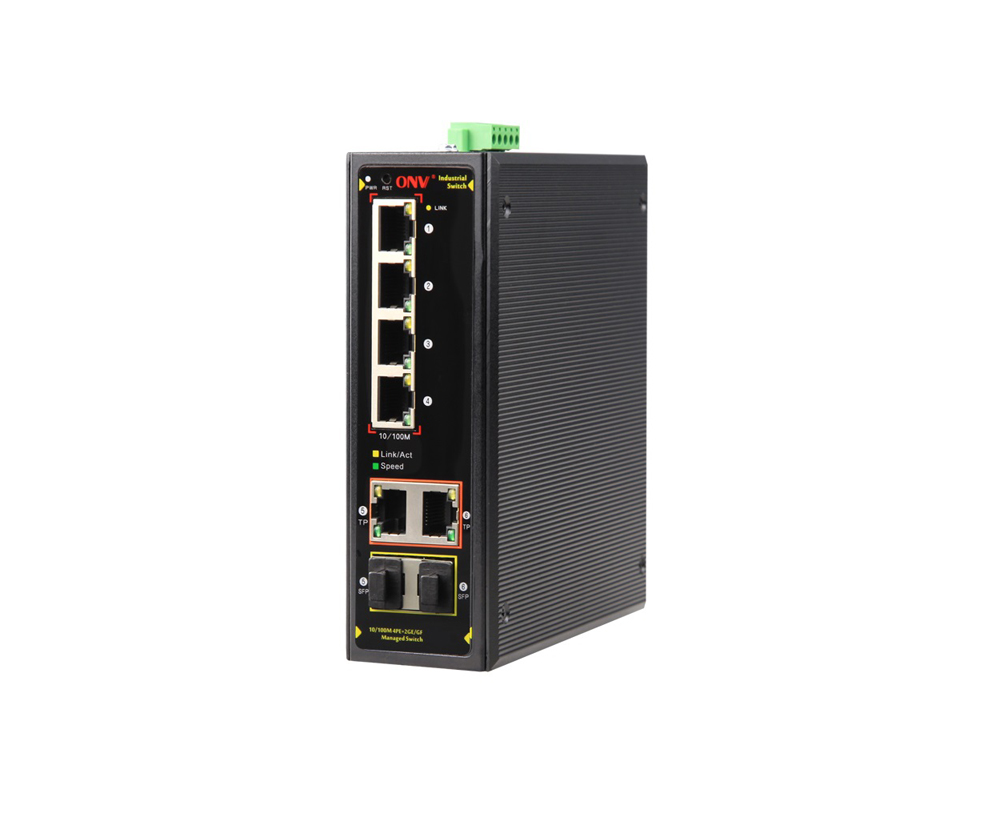

Фиксированный порт

4 порта 10/100Base-TX RJ45 (данные)

2 порта RJ45 восходящей линии связи 10/100/1000Base-T (данные)

2 порта волокна СФП уплинк * 100/1000Басе-С (комбинированные порты) (данные)

2 комплекта V , V-резервных портов питания постоянного тока (терминал 5P Phoenix)

Порт Ethernet

Порт 1-4 может поддерживать 10/100Base-TX, а порт 5-6 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптация

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.

Параметр чипа

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3b 1000Base-T, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

14,8 Гбит/с (без блокировки)

Экспедирование Тариф @ 64 байт

3,57Мппс

МАК

16К

Буферная память

4 м

ДжамбоФРама

10 К

СИД Индикатор

Мощность: PWR (зеленый), сеть: связь, связь/действие (желтый), скорость (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

Электропитание

Потребляемая мощность

Резервный<5Вт,Полная нагрузка<8 Вт

Рабочее напряжение

DC12-48V, 5P промышленный терминал феникса, поддержка защиты от обратного хода

Электропитание

Нет, необязательно24V/24Вт Промышленный источник питания

Физический параметр

Операция Темп/Влажность

-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

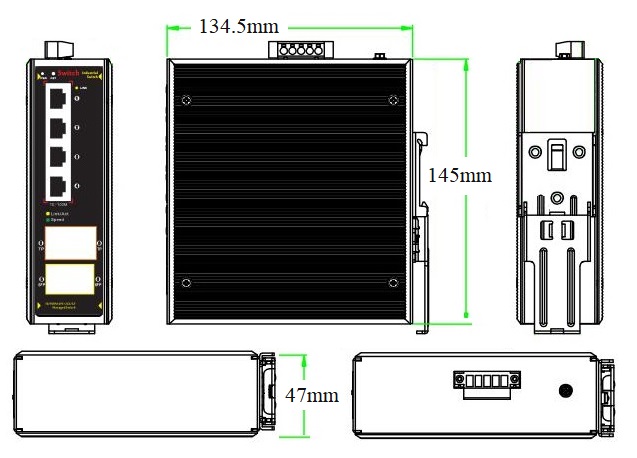

Размер(Д * Ш * В)

145*134,5*47 мм

Вес нетто/брутто

0,7Кг/0,9Кг

Установка

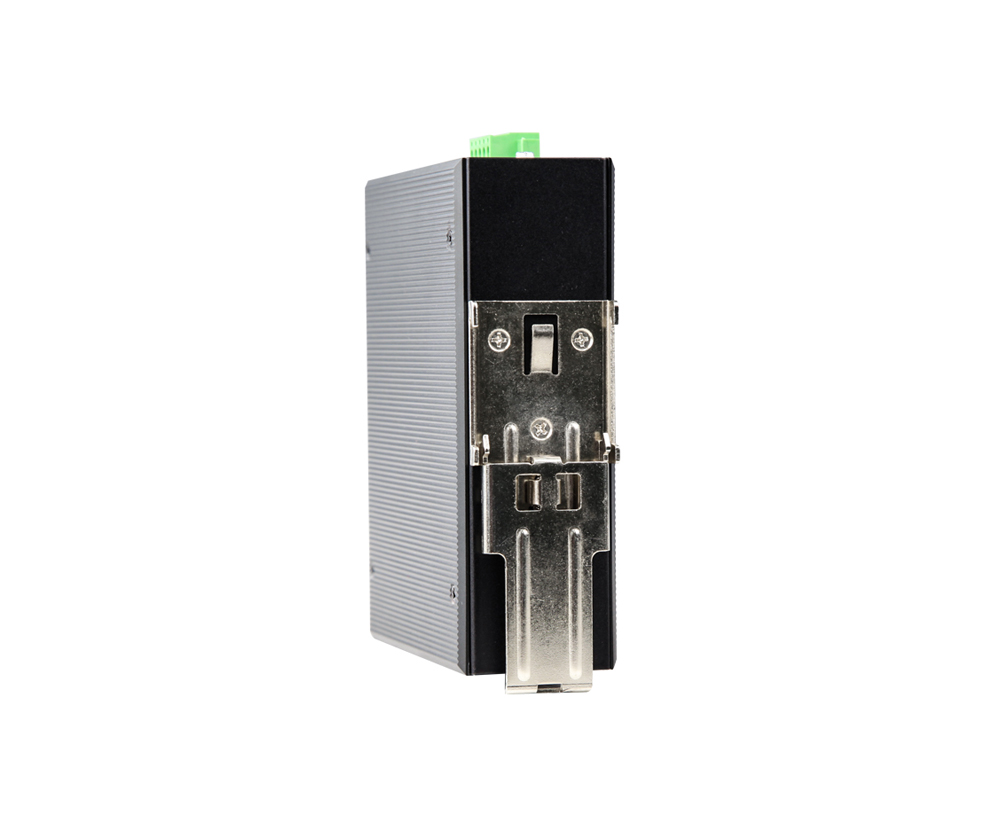

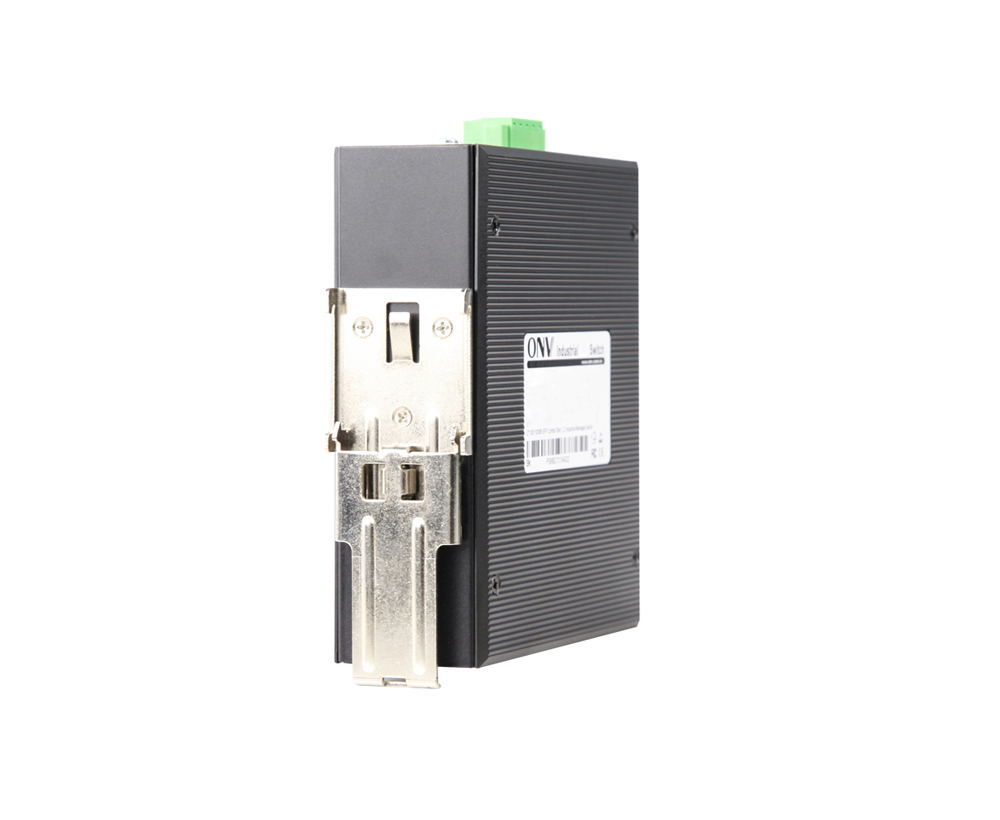

Рабочий стол, DIN-рейка 35 мм

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE 802.3x (полный дуплекс)

Контроль шторма вещания на основе скорости порта

Ограничение скорости трафика сообщений на входящих и исходящих портах мини-гранулярности составляет 64 Кбит/с

Vlan

4K VLAN на основе порта, IEEE 802.1q, конфигурация QinQ, VLAN на основе протокола

Агрегация портов

LACP, ручная агрегации, максимум 3 группы агрегации и 8 портов на группу.

Связующего дерева

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Многоадресный

MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Макс 64 группы многоадресной рассылки, Быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Diff-Serv QoS, Знак приоритета/Замечание

Алгоритм планирования очереди (SP,WRR,SP WRR)

8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/DSCP

СКЛ

L2-L4 функция фильтрации пакетов может соответствовать первым 80 байтам сообщения и предоставлять определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д.

Безопасность

Функция порта МАК ИП биндинг, изоляция порта, подавление шторма передачи порта

DHCP

DHCP-клиент, DHCP-слежение, DHCP-реле

Управление

Часы NTP, восстановление в один клик, SNMP V1/V2/V3, журнал работы системы, управление веб-сетью (https)
