Гигабитный 10-портовый промышленный Ethernet-коммутатор-Промышленный коммутатор Ethern

Гигабитный 10-портовый промышленный Ethernet-коммутатор

Модель： ONV-IPS33108F

Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/100M и 2 оптоволоконными портами SFP восходящего соединения 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

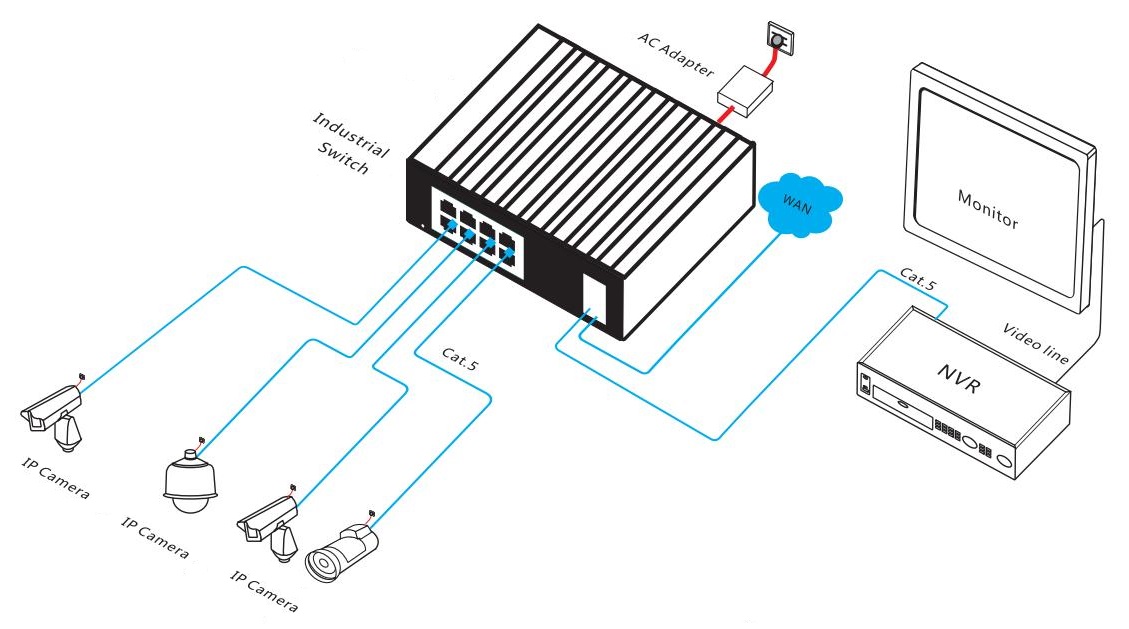

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS33108F-это гигабитный промышленный оптоволоконный коммутатор Ethernet, независимо разработанный ONV. Он разработан для удовлетворения промышленных полей и систем и может стабильно работать в течение длительного времени в суровых условиях. Он имеет 8* Адаптивные порты RJ45 10/100/1000M и 2 оптоволоконных порта SFP восходящего канала 1000M. Каждый порт может поддерживать пересылку на полной линейной скорости.

ONV-IPS33108FИмеет превосходную приспособляемостьь окружающей среды промышленного поля (включая механическую стабильность, приспособляемостьь климата, приспособляемостьь электромагнитной окружающей среды, етк.). Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, электроэнергетика, горнодобывающая промышленность, металлургия и строительство экологически чистой энергии, чтобы сформировать экономически эффективную и стабильную сеть связи. Неуправляемая модель, подключи и работай, без конфигурации, проста в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ к линейной скорости, порт SFP восходящего канала

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного на основе IEEE802.3x и полудуплексного на основеВДавление.

◇ПоддержкаПорт гигабита RJ45 и порт волокна SFP для того чтобы соотвествовать сети различных сценариев.

ССтолANDRНадежный

◇ССС,CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства через светодиодный индикатор PWR.ИЛинк.

◇Низкое энергопотребление,НетВентилятор, алюминиевый корпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

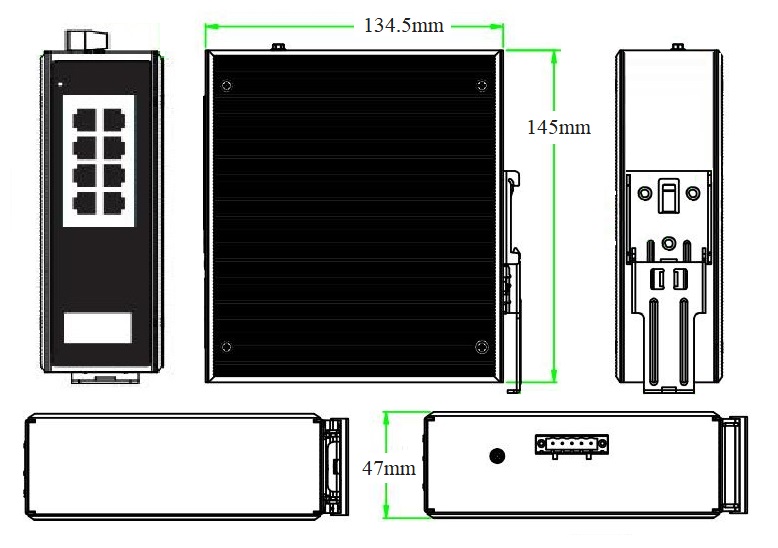

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS33108Ф	Неуправляемый промышленный переключатель волокна локальных сетей с 810/100/100M портами RJ45 и волокном SFP uplink 21000MПортС. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	24 В/24 Вт
Примечание:Блок питания и оптический модуль в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовый гигабитный промышленный Ethernet-коммутатор	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г ОптическийМодуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

24W DIN-рейка промышленного питания

GWS-DP24-24

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC24V, 1.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS33108F
Характеристики интерфейса
ИсправленоПорт	8 портов * 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) 2 комплекта V , V-резервный порт питания постоянного тока (терминал 5P phoenix)
Порт Ethernet	Порт 1-8 поддерживает 10/100/1000Base-T(X) с автоматическим распознаванием, полностью/полудуплексный MDI/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: кошка5еИли более поздняя UTP (≤ 100 метровС)
Порт оптического волокна	Порт стекловолокна гигабита, по умолчанию не включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	20 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	14,88 Мбит/с
МАК	8 К
Буферная память	4 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Мощность: PWR (зеленый), Сеть: связь, связь/действие (желтый)
Электропитание
Напряжение тока работы	Постоянный ток12-48V, 5Терминал Феникса Пин промышленный, поддерживает анти -- обратную защиту.
Потребляемая мощность	Резервный<8Вт,Полная нагрузка<20 Вт
Электропитание	Нет, необязательно24V/24Вт промышленный источник питания
Физический параметр
Операция TEMP/Влажность	-40~+80° С,5%~90% относительной влажностиНе конденсируя
Хранение TEMP/Влажность	-40~+85 ° С,5%~95% относительной влажностиНе конденсируя
Размер (Д * Ш * В)	145134,547 мм
Вес нетто/брутто	0,9Кг/1,1Кг
Установка	Рабочий стол, DIN-рейка 35 мм
