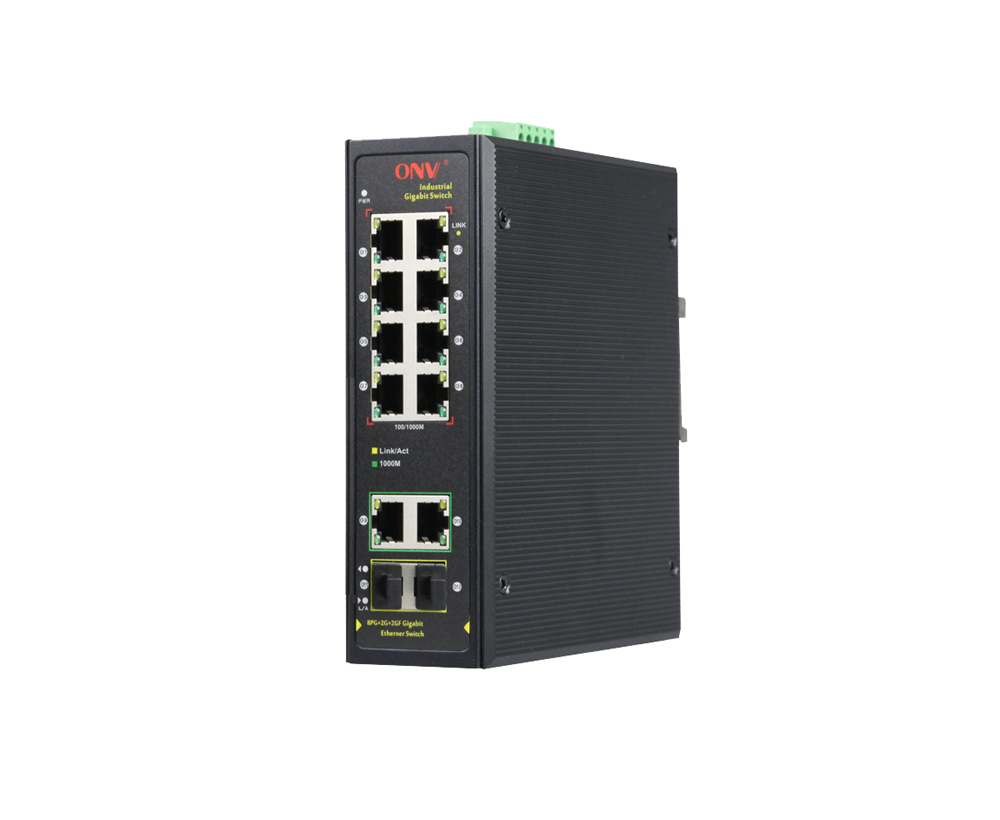

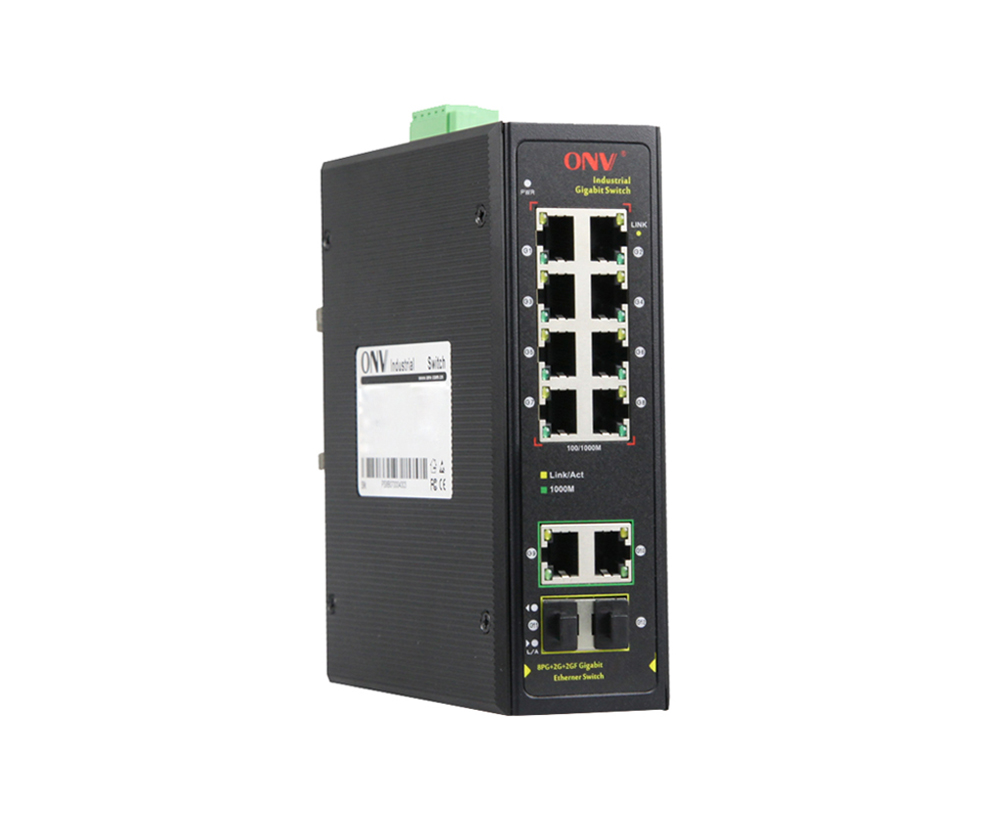

ONV-IPS33128F-этоГПромышленный оптоволоконный коммутатор Ethernet igabit, независимо разработанный ONV. Он разработан для удовлетворения промышленных полей и систем и может стабильно работать в течение длительного времени в суровых условиях. Он имеет 10*10/100/1000M адаптивных портов RJ45 и 2*1000M восходящих оптоволоконных порта SFP. Каждый порт может поддерживать пересылку на полной линейной скорости.
ONV-IPS33128F имеет отличную адаптируемость к промышленной среде (включая механическую стабильность, адаптируемость к климату, адаптируемость к электромагнитной среде и т. Д.). Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, электроэнергетика, горнодобывающая промышленность, металлургия и строительство экологически чистой энергии, чтобы сформировать экономическую и стабильную сеть связи. Неуправляемая модель, подключи и работай, без конфигурации, проста в использовании.
ОСОБЕННОСТЬ
Гигабитный доступ к линейной скорости, оптоволоконный порт SFP восходящего соединения
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.
◇ПоддержкаПорт гигабита RJ45 и порт волокна SFP для того чтобы соотвествовать сети различных сценариев.
ССтолANDRНадежный
◇ССС,CE, FCC, RoHS.
◇Удобная панель может отображать состояние устройства через светодиодный индикатор PWR.ИЛинк.
◇Низкое энергопотребление,НетВентилятор, алюминиевый корпус,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

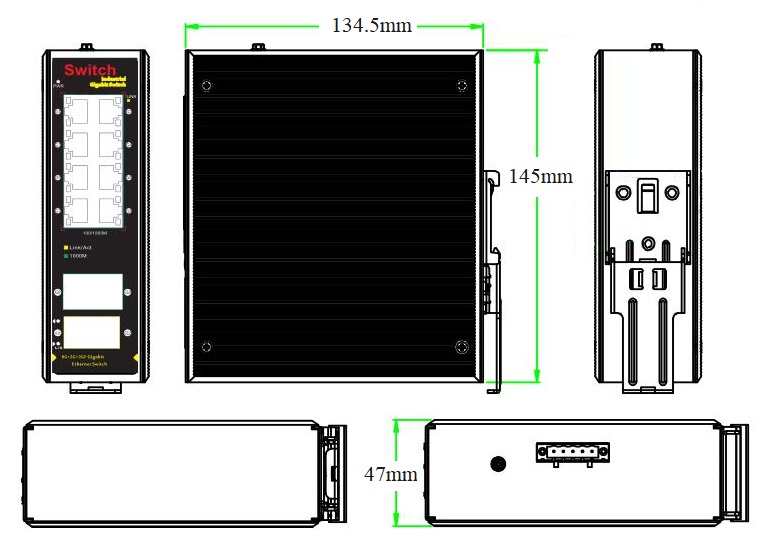

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS33128Ф |
Неуправляемый промышленный переключатель волокна локальных сетей с портами 10*10/100/100M RJ45 и волокном SFP uplink 2*1000MПортС. Он может поддерживать двойной вход питания постоянного тока и DINРМонтаж ail. |
24 В/24 Вт |
|
Примечание:Блок питания и оптический модуль в комплект не входят, и их необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
12-портовыйГПромышленный коммутатор Ethernet IGABit |
1 |
НАБОР |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 г ОптическийМодуль |
2630-Г |
Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
2632-G |
Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2612-Т-Г |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2613-Р-Г |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2612-T-G-SC |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения. |
ПК |
|
|
2613-Р-Г-СК |
Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC, поддержка функции DDM и горячего подключения. |
ПК |
ПНАШНИЙ ИСТОЧНИК
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
СВЯЗАННЫЙ ПРОДУКТ
|
Модель |
Описание |
|
ONV-IPS33032F |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS33128F |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
10 портов * 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) 2 комплекта V , V-резервный порт питания постоянного тока (терминал 5P phoenix) |
|
Порт Ethernet |
Порт 1-10 поддерживает автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптация |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Порт стекловолокна гигабита, по умолчанию не включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК) |
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
Коммутационная способность |
24 Гбит/с (без блокировки) |
|
Скорость переадресовки @ 64 байт |
17,86 Мпс |
|
МАК |
8 К |
|
Буферная память |
4 м |
|
Джамбо рамка |
9,2 К |
|
Светодиодный индикатор |
Мощность: PWR (зеленый), Сеть: связь, связь/действие (желтый) |
|
Электропитание |
|
|
Потребляемая мощность |
В режиме ожидания <8 Вт, полная нагрузка <20 Вт |
|
Напряжение тока работы |
DC12-48V, промышленный терминал Феникса 5П, защита от обратного хода поддержки. |
|
Электропитание |
Нет, дополнительный промышленный источник питания 24 В/24 Вт |
|
Физический параметр |
|
|
Операция TEMP/Влажность |
-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Хранение TEMP/Влажность |
-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
145*134,5*47 мм |
|
Вес нетто/брутто |
0,9 кг/1,15 кг |
|
Установка |
Рабочий стол, DIN-рейка 35 мм |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-27 (Защита от ударов), IEC60068-2-32 (Свободное падение) |
|
Сертификация |
CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
