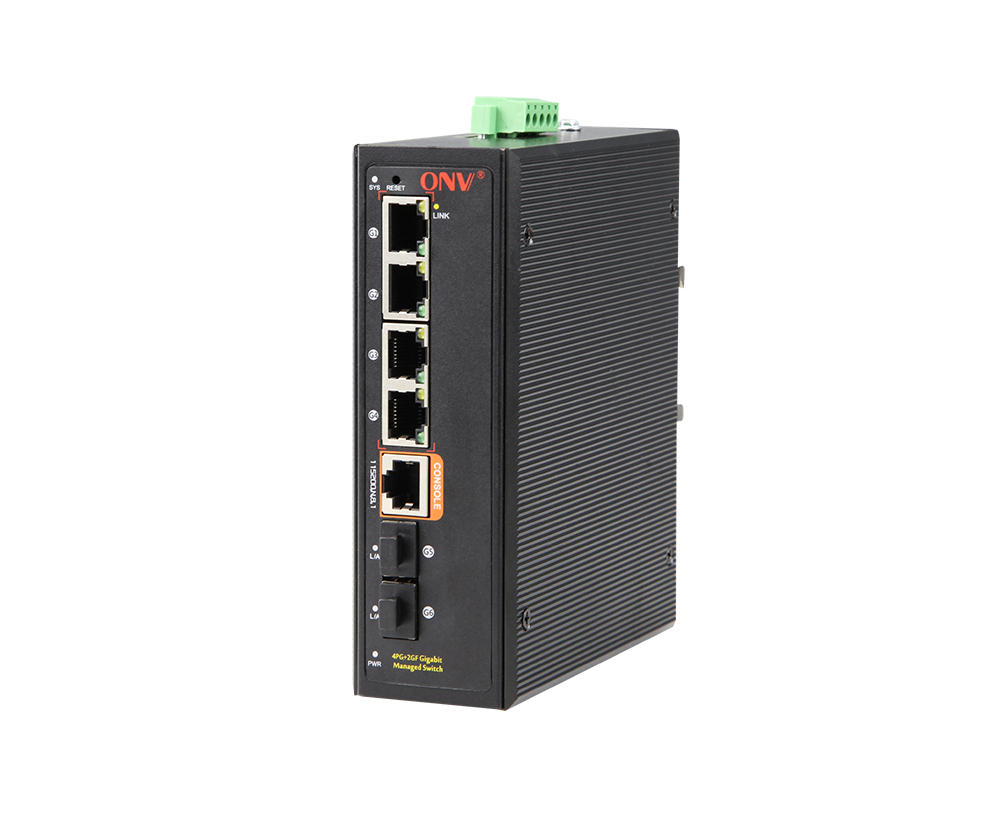

Модель

ONV-IPS33006FM

Характеристики интерфейса

ИсправленоПOrt

1 *Консоль RS232Порт (115200,N,8,1)

4 порта * 10/100/1000Base-T RJ45 (данные)

2 порта волокна SFP uplink 100/1000Base-X (данные)

2 комплекта V , V-резервный порт питания постоянного тока (терминал 5P Phoenix)

Порт Ethernet

Порт 1-4 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

12 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

8,93 Мпс

ЦП (Гц)

500 м

DRAM

1G

Вспышка

128 м

Буферная память

4 м

МАК

8 К

Светодиодный индикатор

Питание/система: SYS (зеленый), сеть: связь (желтый), порт волокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

Электропитание

Потребляемая мощность

В режиме ожидания <8 Вт, полная нагрузка <12 Вт

Рабочее напряжение

DC12-48V, клеммное соединение 5P Phoenix, поддерживает защиту от обратного подключения

Электропитание

Нет, дополнительный промышленный источник питания 24 В/24 Вт

Физический параметр

Операция TEmp/Влажность

-40 ~ + 80 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение ТEmp/Влажность

-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации

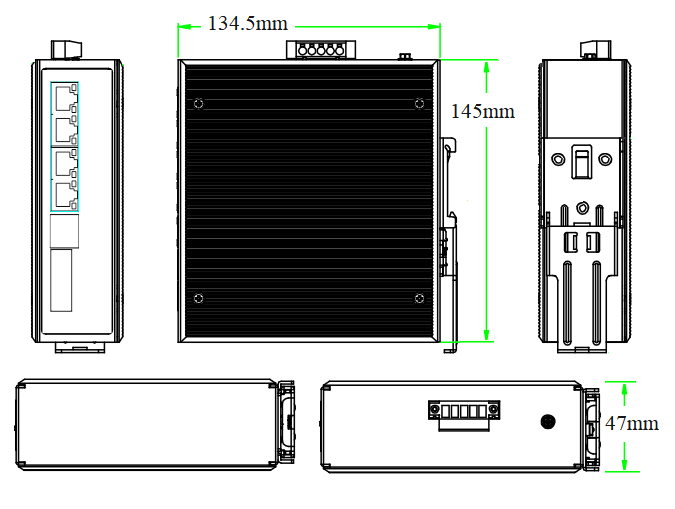

Размер (Д * Ш * В)

145*134,5*47 мм

Вес нетто/брутто

0,7 кг/0,9 кг

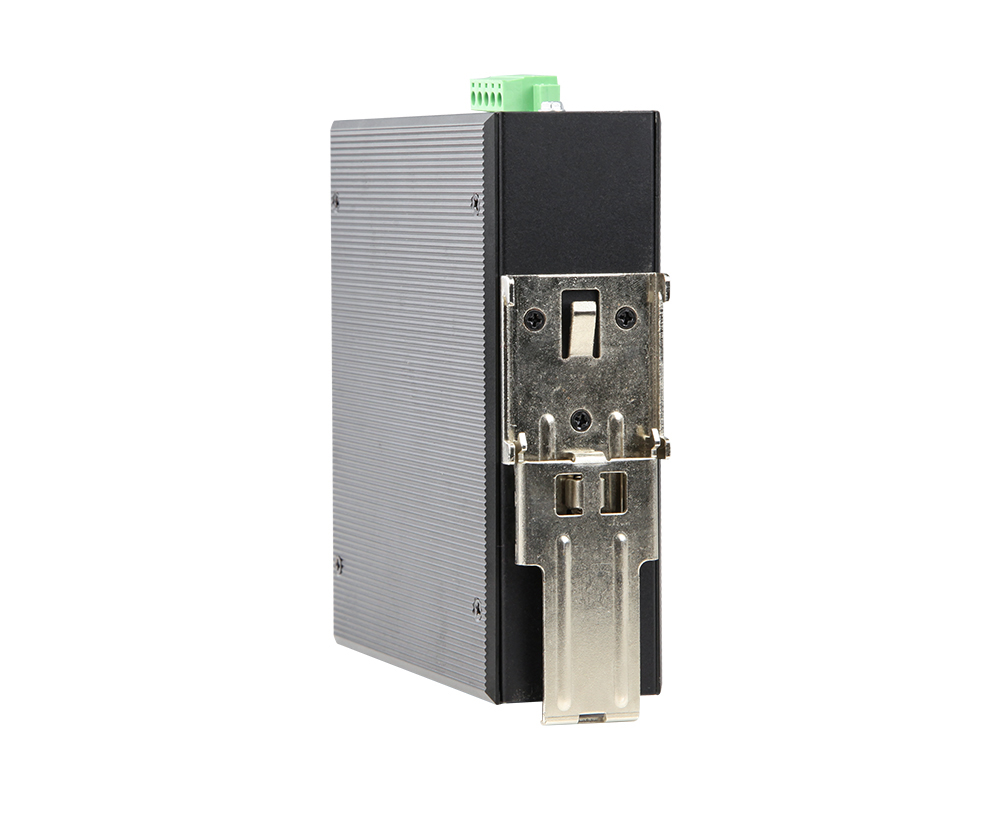

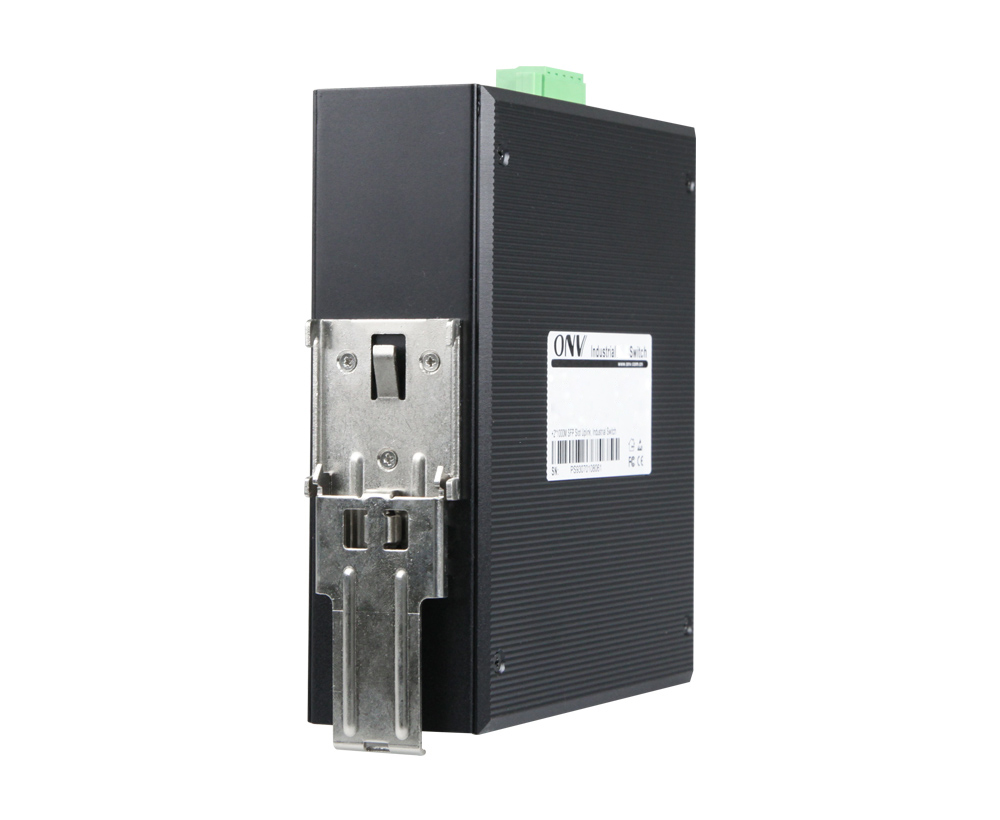

Установка

Рабочий стол, DIN-рейка 35 мм

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Подавление шторма вещания на основе скорости порта

Управление трафиком порта в реальном времени (интервал потока)

Ограничьте скорость пакетного трафика на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с

Функция L3

Статический маршрут IPV4/маршрут по умолчанию

Vlan

VLAN на основе портов (4K), VLAN на основе протокола

IEEE802.1q, конфигурация порта доступа, магистраль, гибрид

Агрегация портов

Динамическая агрегация LACP, статическая агрегация, максимум 3 группы агрегации и 8 портов на группу

Связующего дерева

RSTP (IEEE 802,1 Вт)

ERPS

ERPSv2

Многоадресный

Многоадресная VLAN, механизм быстрого выхода пользователя, IGMP Snooping v1/v2

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS

Алгоритм планирования очереди (SP, WRR, WFQ)

Ограничение скорости на основе потока, фильтрация пакетов на основе потока

Перенаправление на основе потока, 8 * очередей вывода каждого порта

СКЛ

ACL на основе портов и VLAN-доставки

Функция фильтрации пакетов может соответствовать первым 80 байтам пакета и предоставлять информацию на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP для определения ACL.

Безопасность

Изоляция порта, подавление широковещательных сообщений порта

Сертификация IEEE802.1X на базе портов и Mac

Иерархическое управление пользователями и защита паролем

Сертификация AAA и RADIUS, защита адреса источника IP

DHCP

DHCP-клиент, DHCP-слежка

Управление

Управление веб-сетью (https), обнаружение Ping

ONV-NMS управление кластером платформы (LLDP SNMP)

Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени

Протокол обнаружения канционного уровня (LLDP), журнал работы системы

Конфигурация консоли/Telnet и CLI, SNMP V1/V2/V3

Часы NTP, загрузка файлов HTTP и управление загрузкой

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
