ОБЗОР

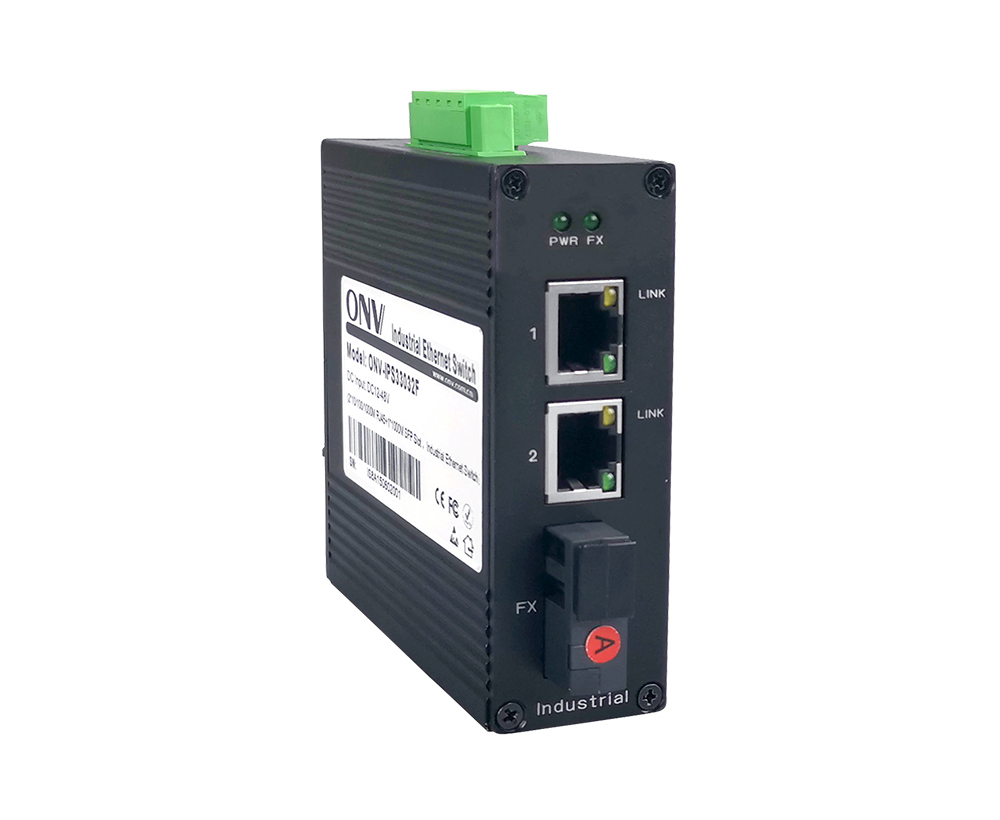

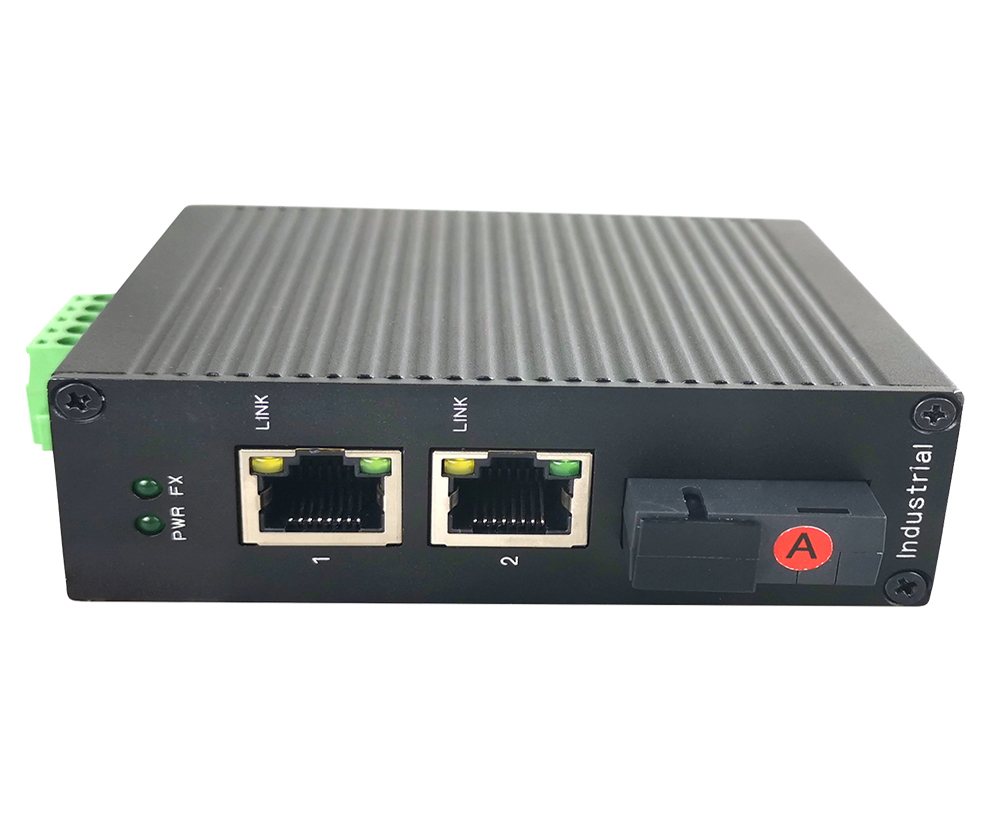

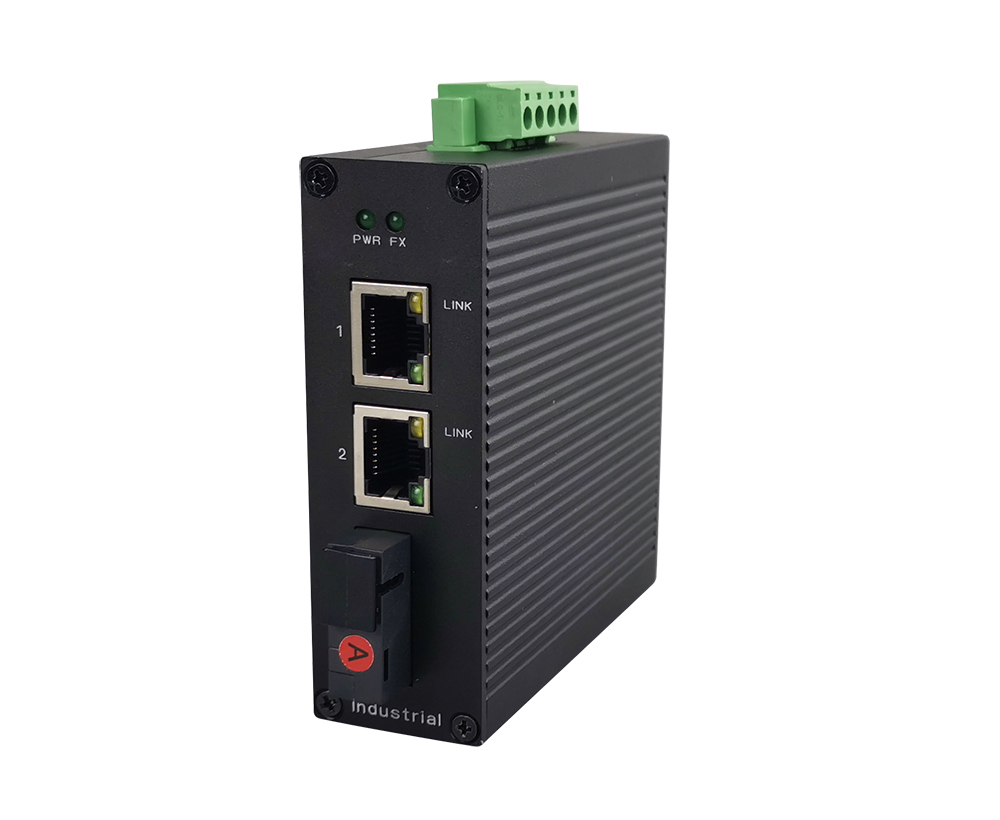

ONV-IPS31032FSЯвляется A10/100 мПромышленный EТернетОптоволоконный коммутатор независимо разработан ONV. Он имеет2*10/100 мАдаптивныйПорты RJ45 и оптоволоконный порт SC восходящей линии связи 1*155M. Каждый порт может поддерживать пересылку на полной линейной скорости.
ONV-IPS31032FSИмеет превосходную приспособляемостьь окружающей среды промышленной области(Включая механическую стабильность, приспособляемостьь климата, приспособляемостьь электромагнитной окружающей среды, етк.). Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи.Неуправляемый режим, подключи и работай, без конфигурации, простой в использовании.
ОСОБЕННОСТЬ
Доступ 10/100 Мбит/с, быстрый Ethernet
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.
◇Поддержка комбинации портов RJ45 10/100M и оптоволоконных портов SC 155M, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.
◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR и Link.
◇Низкое энергопотребление, отсутствие вентилятора, алюминиевый корпус и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

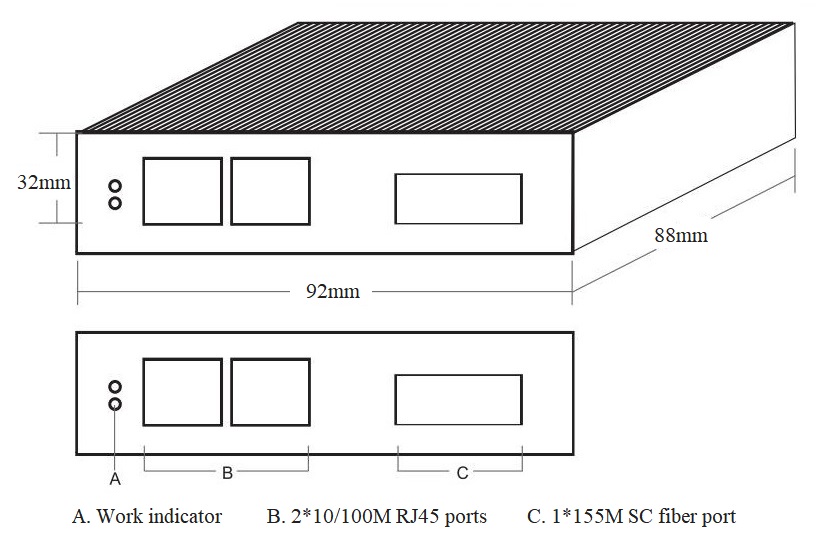

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS31032FS |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
ONV-IPS31032FS-M |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящего соединения 1*155M (многорежимный двухволоконно-оптический модуль 850 нм/0,5 км или 1310 нм/2 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
ONV-IPS31032FS-A |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии 1*155M (одномодовый оптоволоконный модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
ONV-IPS31032FS-B |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый оптоволоконный модуль 1550 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 В/24 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
3-портовый 10/100 м промышленный оптоволоконный коммутатор Ethernet |
1 |
НАБОР |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон |
1 |
ПК |
ПНАШНИЙ ИСТОЧНИК
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
СВЯЗАННЫЙ ПРОДУКТ
|
Модель |
Описание |
|
ONV-IPS31004F |
Неуправляемый промышленный коммутатор Ethernet с портами RJ45 4*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS31084F |
Неуправляемый промышленный коммутатор Ethernet с 6 портами RJ45 10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
|
ONV-IPS31128FB |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100M и 2 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP 1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS31032FS |
|
Характеристики интерфейса |
|
|
ИсправленоПOrt |
1*155 м восходящий оптоволоконный порт SC (данные) 2 порта 10/100Base-TX RJ45 (данные/питание) 2 комплекта V , V-резервных портов питания постоянного тока (терминал 5P Phoenix) |
|
Порт Ethernet |
Порт 1-2 может поддерживать автоматическое определение 10/100Base-TX, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5e или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Оптический модуль по умолчанию-одномодовое двойное волокно 20 км, порт SC (Опционное одиночное волокно одиночного режима и модуль многорежимного двойного волокна оптически) |
|
Оптический кабель/расстояние |
Многомодовый: 850 нм/0-500 м, 1310 нм/0-2 км, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T,IEEE 802.3i 10BaSe-T, IEEE 802.3u 100Base-TX,IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
1,6 Гбит/с (без блокировки) |
|
Экспедирование Тариф @ 64 байт |
0,45 Мпс |
|
МАК |
1 К |
|
Буферная память |
768 К |
|
ДжамбоФРама |
1536 байт |
|
СИД Индикатор |
Мощность: PWR (зеленый), сеть: связь (желтый), порт волокна: L/A (зеленый) |
|
Электропитание |
|
|
ВтОркингVOLTage |
DC12-48V, 5-контактный промышленный терминал феникса, поддержка защиты от обратного хода |
|
Потребляемая мощность |
В режиме ожидания <3 Вт, полная нагрузка <5 Вт |
|
Электропитание |
Нет, дополнительный промышленный источник питания 24 В/24 Вт |
|
Физический параметр |
|
|
Операция TEMP/Влажность |
-40~+75° С,5%~90% относительной влажности без конденсации |
|
Хранение TEMP/Влажность |
-40~+85 ° С,5%~95% относительной влажности без конденсации |
|
Размер(Д * Ш * В) |
92*88*32 мм |
|
Вес нетто/брутто |
0,3Кг/0,4Кг |
|
Установка |

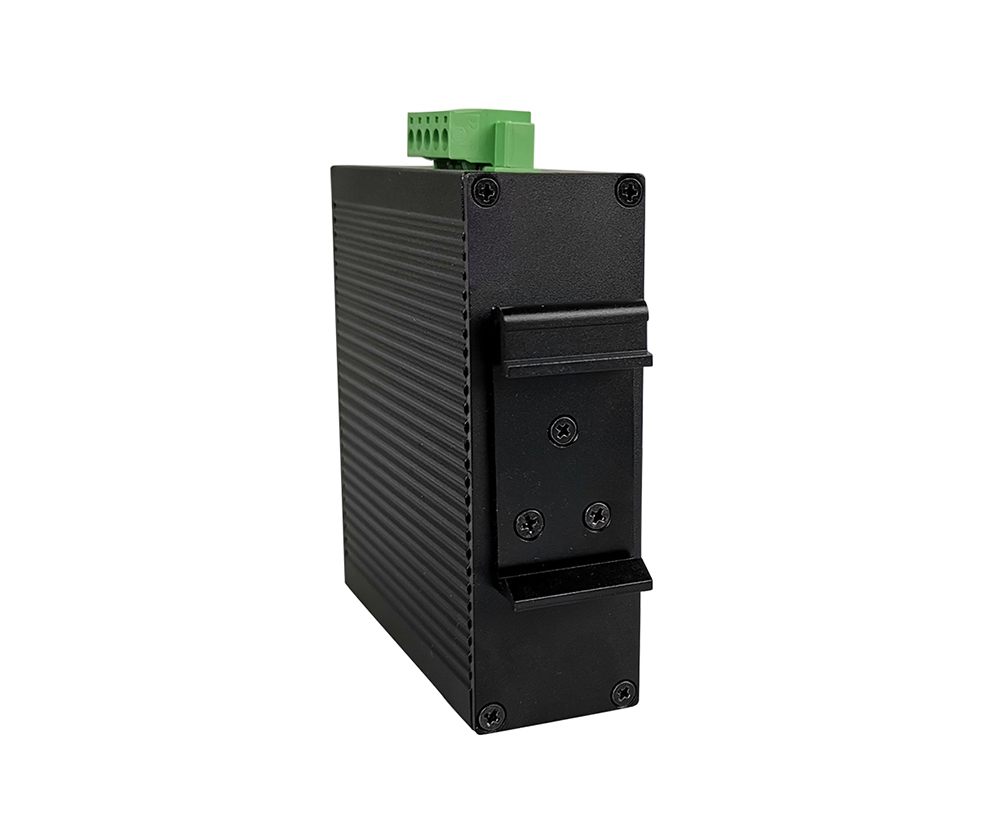

Рабочий стол, DIN-рейка 35 мм |
|
Сертификация & Гарантия |
|
|
Молниезащита |
|
