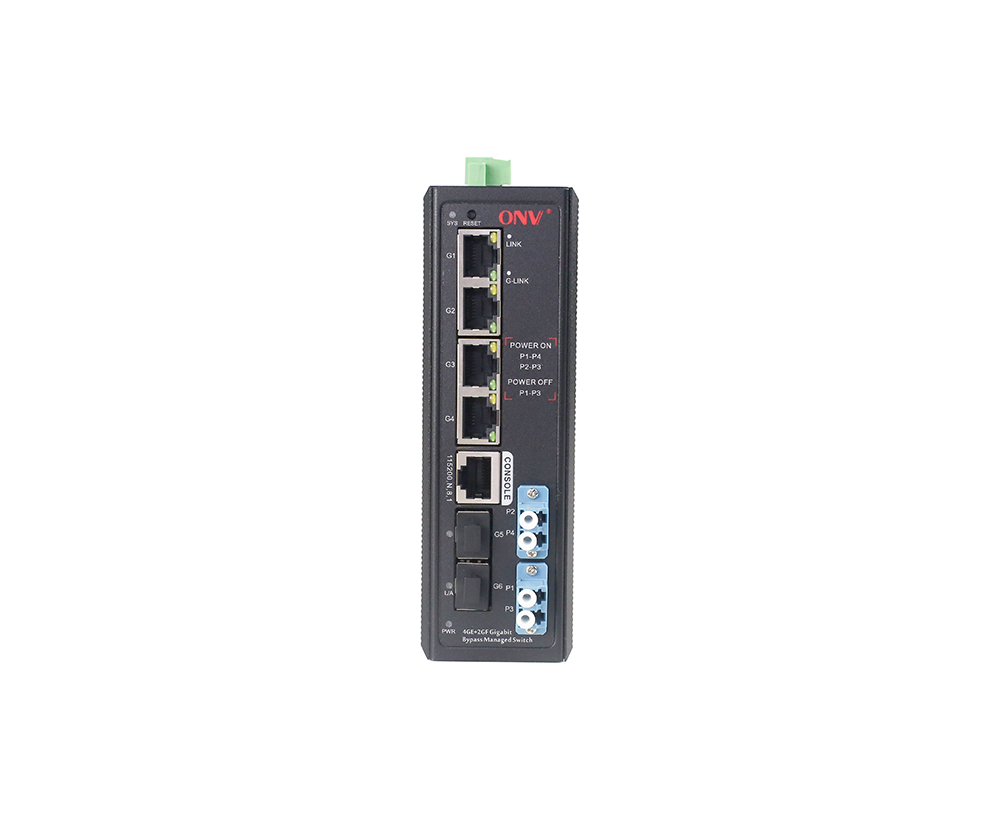

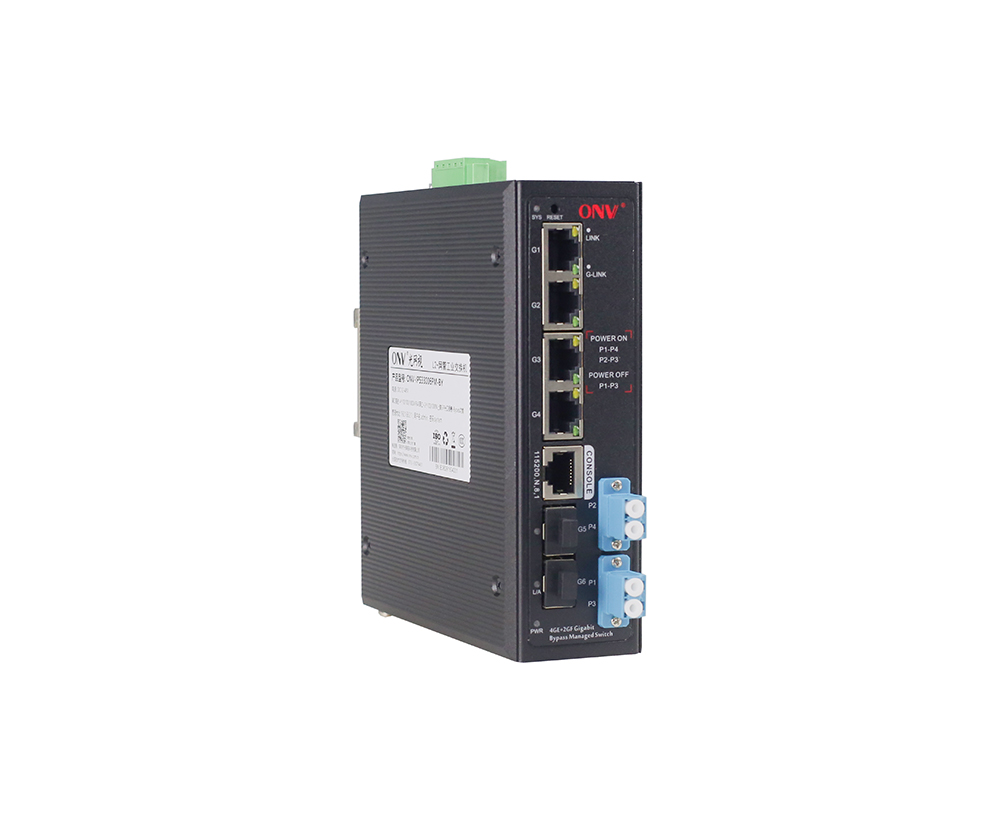

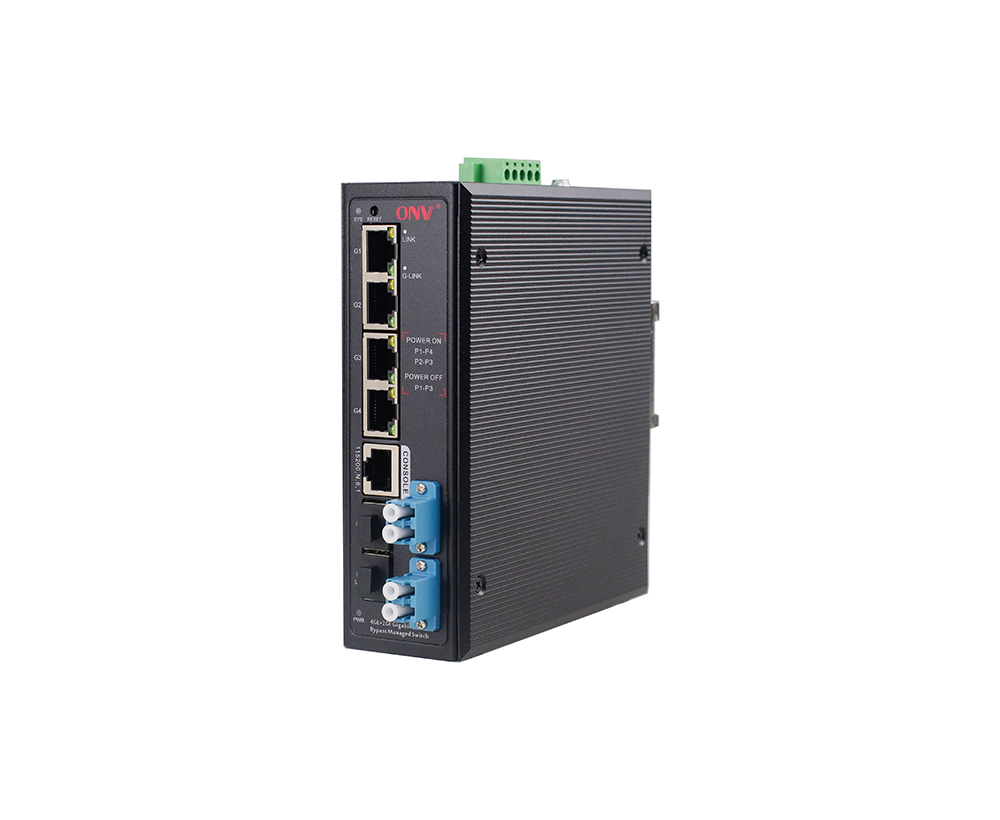

Модель

ONV-IPS33006FM-BY

ИнтерфейсСХарактеристики

ИсправленоПOrt

1 * порт консоли RS232 (115200,N,8,1)

4 порта * 10/100/1000Base-T RJ45 (данные)

2*100/1000Base-X разъема SFP восходящей линии связи (данные)

2 комплекта V , V-резервный интерфейс питания постоянного тока (5-контактный терминал Phoenix)

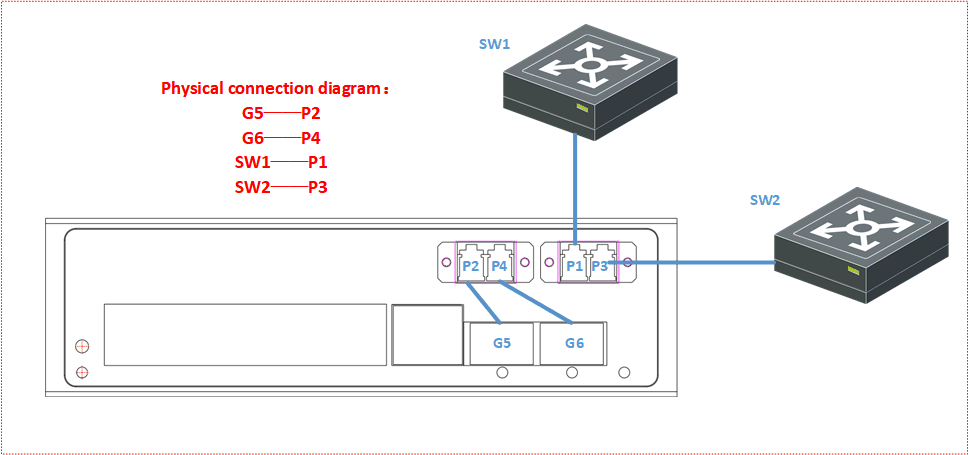

Байпасный оптический порт

Включение питания: взаимосвязь P1- P4, взаимосвязь P2-P3

Выключение питания: P1- P3 сквозной

Порт Ethernet

Порт 1-4 поддерживает автоматическое определение 10/100/1000Base-T, вполне/полудуплексное MDI/ MDI-X само-адаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Слот sfpПорт

ГигабитПорт стекловолокна, по умолчанию не включает оптический модуль (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)

Оптический Кабель/расстояние

Многорежимный: 850 нм/0-500 м

Одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE802.3 10BASE-T,IEEE802.3i 10Base-T,IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-X,IEEE802.3z 1000Base-X,IEEE802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

12 Гбит/с

Экспедирование

Скорость @ 64 байт

8,93 Мпс

ЦП (Гц)

500 м

DRAM

1G

Вспышка

128 м

МАК

8 К

Буферная память

4 м

ДжамбоФРама

10 К

СИД Индикатор

Сила/система:Sys (ГРин),Сеть: Ссылка (YНижний), Порт волокна: L/А(ГРин)

Переключатель сброса

Да,Нажмите и удерживайте кнопкуРеНаборПереключите на 10 секунд и отпустите его, чтобы восстановить заводские настройки

Электропитание

ВтОркингVOLTage

Постоянный ток12-48V, 5Терминал Феникса Пин промышленный, поддерживает анти -- обратную защиту.

Потребляемая мощность

Резервный<8Вт,Полная нагрузка<12 Вт

Электропитание

Нет, необязательно24V/24Вт Промышленный источник питания

Физический параметр

Операция TEMP/Влажность

-40~+75° С,5%~90% относительной влажностиНе конденсируя

Хранение TEMP/Влажность

-40~+85 ° С,5%~95% относительной влажностиНе конденсируя

Размер

145*134,5*47 мм

Вес нетто/брутто

0,6Кг/0,9Кг

Установка

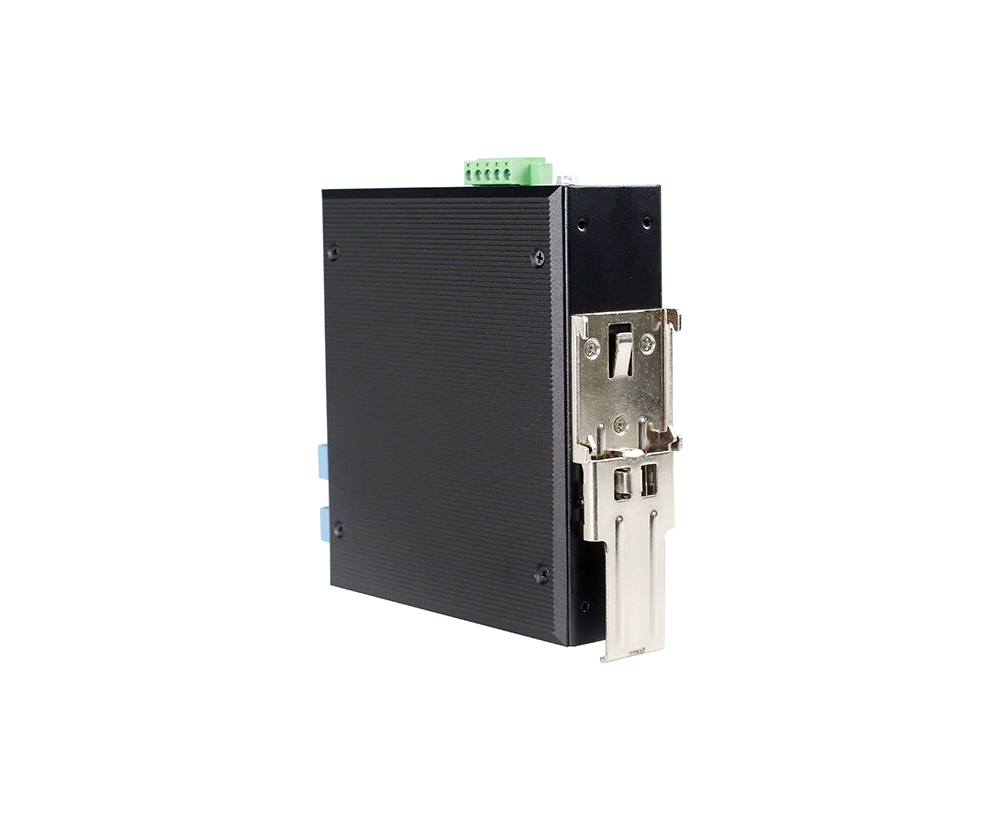

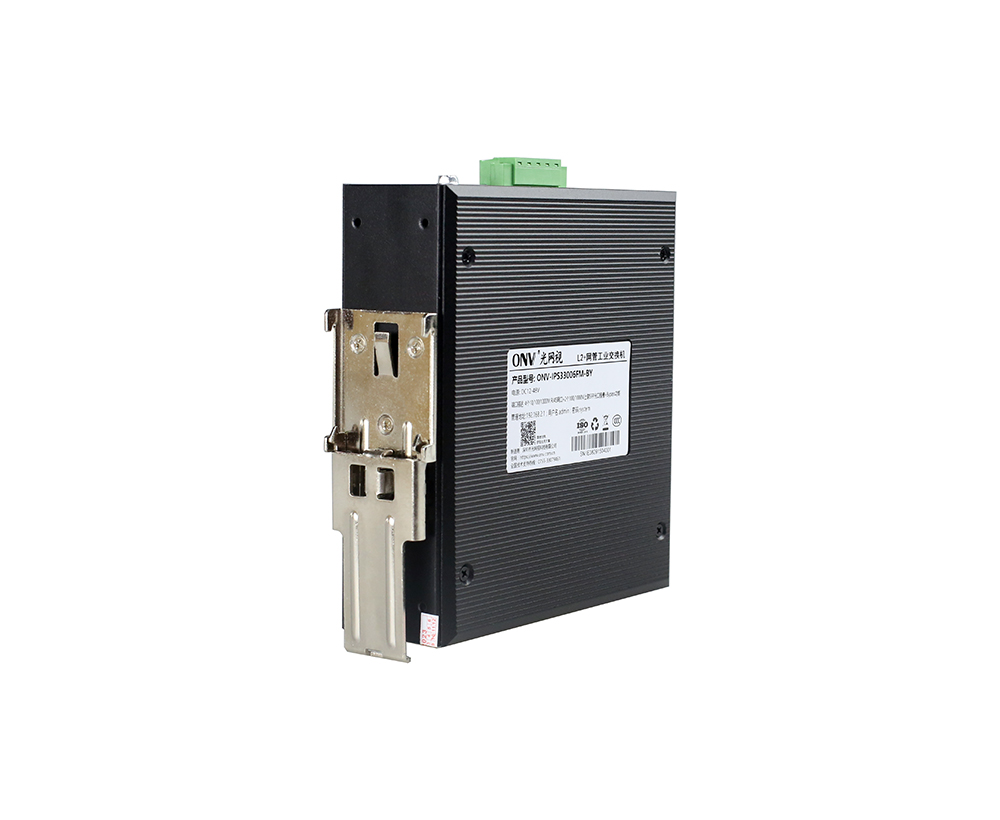

Настольный, 35 ммДинРAil

Сертификация & Гарантия

МолнияПОтекция

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC Часть 15/ CISPR22 (EN55022): Класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (ПUlsed магнитное поле): 1000А/м

IEC61000-4-10 (ДШтампованное колебание): 30А/м 1 МГц

IEC61000-4-12/18 (Ударная волна): СМ 2,5 кВ, ДМ 1кВ

IEC61000-4-4 (EFT):ПКабель питания: ± 4 кВ,Кабель данных: ± 2 кВ

IEC61000-4-16 (СПередача ommon-mode): 30 В,300 В, 1 с

IEC61000-4-2 (ESD): ± 8кВ контактный разряд, Разряд воздуха ± 15кВ

IEC61000-4-6 (РПередача частоты адио):10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (ПМагнитное поле частоты ower):100A/m,1000 А/м, 1 с-3S

IEC61000-4-5 (Скачок):ПКабель питания: СМ ± 4 кВ/ДМ ± 2 кВ,Кабель данных: ± 4 кВ

ММеханическийПКанты

IEC60068-2-6 (защита от вибрации), IEC60068-2-27 (защита от ударов)

IEC60068-2-32 (Свободное падение)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет,Пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Управление трафиком порта в реальном времени (интервал потока)

Подавление шторма вещания на основе скорости порта

Ограничьте скорость пакетного трафика на портах входа и отхода. Мини-гранулярность составляет 16 Кбит/с, а максимальная-1 Гбит/с.

ЛAYER3Особенности

СТактическая маршрутизация/ Маршрутизация по умолчанию с максимум 128 записями

Управление сетью L2,Протокол ARP макс. Записей 1024

Vlan

Конфигурация портов Access, Trunk, Hybrid

4K VLAN на основе порта, IEEE802.1q, VLAN на основе протокола

ПортАGgregation

Динамическая агрегация LACP, Статическая агрегация

Максимум 3 группы агрегации и 8 портов на группу.

Связующего дерева

СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)

Многоадресный

МногоадресныйVlan, Быстрый выход

IGMP Снупинг v1/v2/V3,Максимум 1024 группы многоадресной рассылки

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Diff-QoS серверов, знак приоритета/ Замечание

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, Flow-baСедПАкетФИлтеринг

8 * выходных очередей каждого порта,Сопоставление приоритетов 802,1 p/DSCP

СКЛ

Выдача ACL на основе порта, ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

IP-MAC-VLAN-Привязка порта

Проверка ARP, атака Anti-DoS

AAA и RADIUS, лимит обучения MAC

Черные дыры Mac, защита источника IP

Проверка подлинности IEEE802.1X и MAC-адреса

Контроль широковещательного шторма, резервное копирование для базовой базы хоста

SSH 2,0, SSL, изоляция портов, ограничение скорости сообщений ARP

Иерархическое управление пользователями и защита паролем

DHCP

Клиент DHCP,DHCP Снупинг,DHCPСервер

Управление

Управление загрузкой и загрузкой файлов FTP, TFTP

Управление кластером платформы ONV NMS (LLDP SNMP)

NTP, журнал работы системы, тест Ping, SNMP V1/V2/V3, LLDP

Просмотр состояния мгновенного использования ЦП, консоль/Telnet/ SSH2.0 CLI

Управление веб-сайтом (HTTPS), Диагностика кабеля, Восстановление одним ключом

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
