ОБЗОР

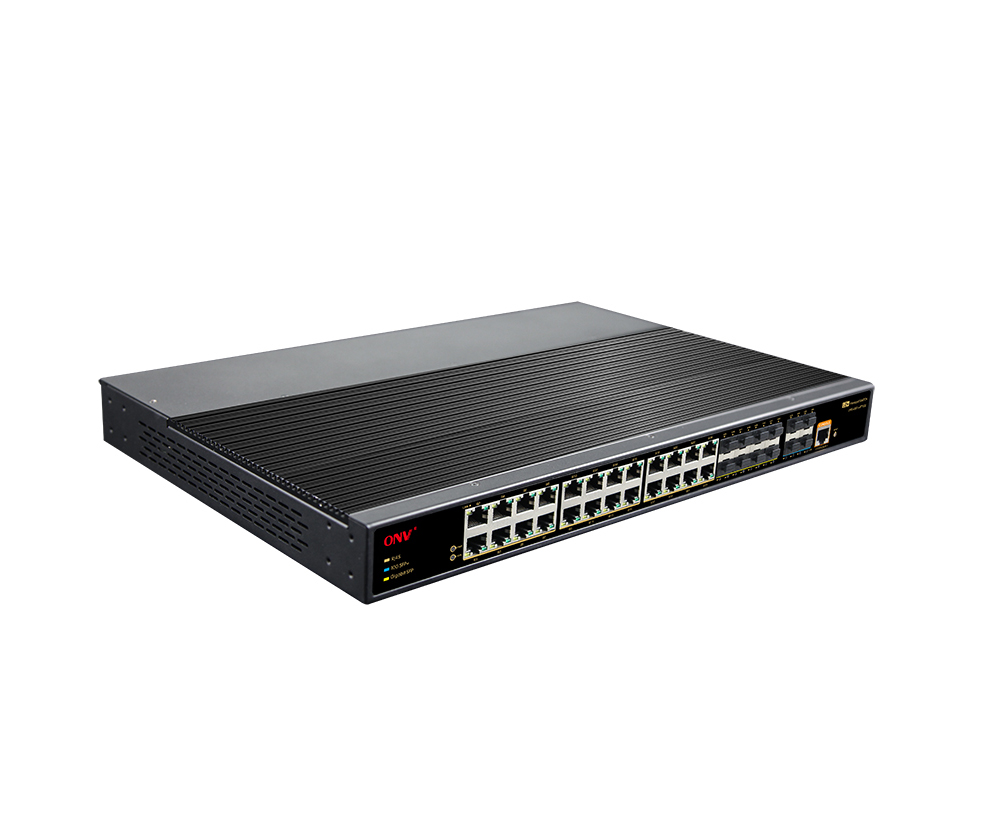

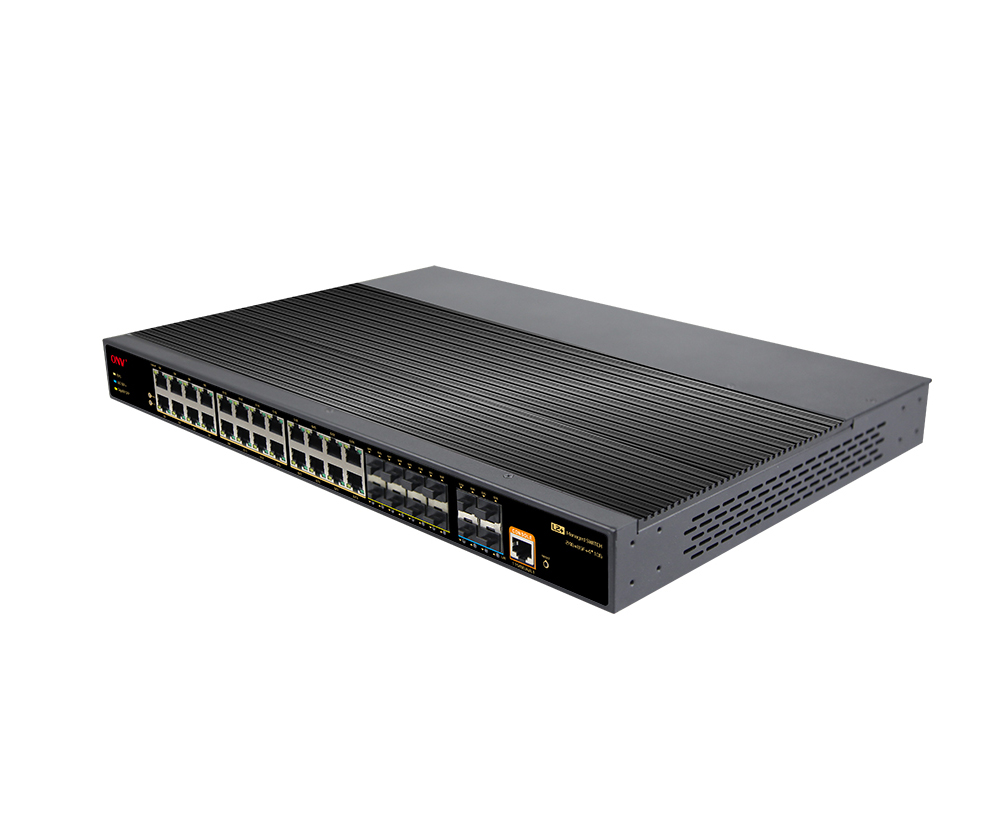

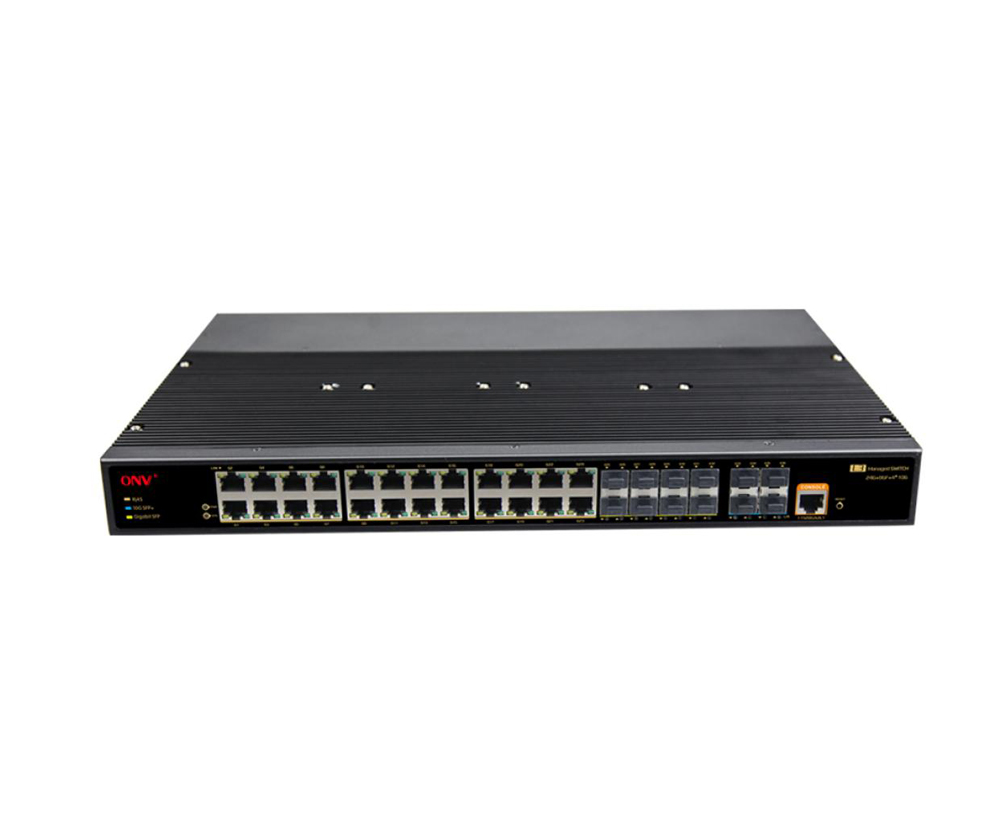

ONV-IPS56036FMЭто восходящая связь 10GУправляемый промышленный EТернетВолокноПереключатель независимо разработан ONV. Он имеет16* 10/100/1000Басе-ТАдаптивныйПорты RJ45 и8*Адаптивное 10/100/1000Base-TПорты RJ45И 8 *100/1000 база-XСФПВолоконный комбоПорты и 4*1/10GВосходящийSFP + оптоволоконные порты.Каждый порт может поддерживать пересылку на проводной скорости.
ONV-IPS56036FMИмеет функцию сетевого управления L2 +, поддерживает управление IPV4/IPV6, статическое перенаправление маршрута, полный механизм защиты безопасности, идеальную стратегию ACL/QoS и богатые функции VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Когда однонаправленная сеть выходит из строя, связь может быть быстро восстановлена для обеспечения бесперебойной связи. В соответствии с потребностями приложения управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие конфигурации могут выполняться через Web, CLI, SNMP, Telnet и другие методы. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, эффективную, стабильную и надежную сеть связи.
ОСОБЕННОСТЬ
Скорость доступа к гигабитному проводу,Восходящий 1/10G SFP + оптоволоконный порт
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.
◇Поддержка гигабитного порта RJ45 и оптоволоконного порта SFP uplink 1/10G для удовлетворения сетевых требований в различных сценариях.
Сильные возможности обработки бизнеса
◇Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.
◇Поддержка IEEE 802.1Q VLAN, пользователи могут гибко разделять VLAN в соответствии с потребностями и поддерживать конфигурацию VLAN и QinQ.
◇Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности каналов.
◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.
◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.
◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.
Безопасность
◇Изоляция порта и штормовой контроль.
◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.
◇Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.
◇Принять самостоятельно разработанный источник питания и резервный источник питания для обеспечения долгосрочной стабильной выходной мощности.
◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR и Link.
◇Потребление низкой мощности, отсутствие вентилятора, гальванизированная стальКорпус и отличное рассеивание тепла для обеспечения стабильной работы переключателя.
Простое управление O & M
◇Поддержка мониторинга ЦП, мониторинга памяти, обнаружения Ping и определения длины кабеля.
◇Поддержка RMON, системного журнала и статистики трафика портов для облегчения оптимизации и преобразования сети.
◇Поддержка HTTPS, SSLV3, SSHV1/V2 и других методов шифрования, что делает управление более безопасным.
◇Поддержка LLDP для облегчения системы управления сетью для запроса и оценки состояния связи канала.
◇Поддержка управления веб-сетью, командная строка CLI (консоль, Telnet),SNMP (V1/V2/V3),И другое диверсифицированное управление и обслуживание.

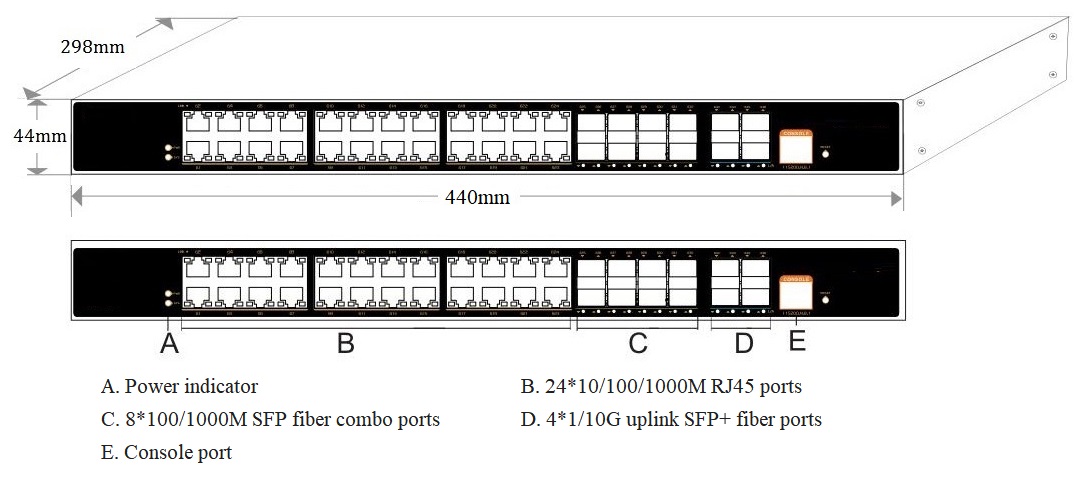

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Встроенный блок питания. |
|
ONV-IPS56036FM |
L2 + управляемый промышленный коммутатор Ethernet с 16*10/100/1000M RJ45 портов и 8*10/100/1000Base-T RJ45 портов и 8*100/1000Base-X SFP волокна комбинированные порты и 4*1/10G uplink SFP + волокна портов. Встроенный двойной источник питания. Он поддерживает двойной резервный вход питания переменного + постоянного тока (клеммное соединение Phoenix) и установку шкафа 1U/19 дюймов. |
2*60 Вт |
|
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
36-портовый 10G управляемый восходящей линкой промышленный Ethernet-коммутатор |
1 |
СET |
|
|
Кабель питания переменного тока |
1 |
ПК |
|
|
RJ45-DB9 Кабель адаптера |
1 |
ПК |
|
|
Монтажный комплект |
1 |
СET |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 г Оптический модуль |
2630-Г |
ПромышленныеОптический модуль SFP, мульти 1,25G-Режим двойного волокна 850 нм, расстояние передачи: 550 м,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
2632-G |
ПромышленныеОптический модуль SFP, одиночный 1,25G-Режим двойного волокна 1310 нм, расстояние передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т-Г |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-Г |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-T-SC-G |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1310nm 1,25G/RX1550 нм, дальность передачи: 20 км,Интерфейс SC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-R-SC-G |
ПромышленныеОптический модуль SFP, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км,Интерфейс SC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
10G Оптический модуль |
6630-G |
Промышленный оптический модуль SFP, многорежимное двойное волокно 850 нм 10G, расстояние передачи: 300 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
7832-G |
Промышленный оптический модуль SFP, одномодовое двойное волокно 10G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
7832-33-G |
Промышленный оптический модуль SFP +, одномодовое одиночное волокно 10G TX1330nm/ RX1270nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
7832-27-G |
Промышленный оптический модуль SFP +, одномодовое одиночное волокно 10G TX1270nm/ RX13300nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение. |
ПК |
СВЯЗАННЫЙ ПРОДУКТ
|
Модель |
Описание |
|
ОНВ-IPS56028ФМ |
Л2 +Управляемый промышленный коммутатор Ethernet с 24 портами RJ45 10/100/1000M и 4 оптоволоконными портами 1/10G SFP +. Встроенный-в2 *Блок питания 60 Вт. Он поддерживает двойной резервный вход питания переменного + постоянного тока (клеммное соединение Phoenix) и установку шкафа 1U/19 дюймов. |
|
ОНВ-IPS56368ФМ |
Л2 +Управляемый промышленный коммутатор Ethernet с 8 портами 10/100/1000Base-T RJ45ИПорты волокна 8*100/1000Base-X SFP комбинированные и волокно 16*100/1000M SFP переносят и 4*1/10G uplink SFP + порты волокна. Встроенный-в2 *Блок питания 60 Вт. Он поддерживает двойной резервный вход питания переменного + постоянного тока (клеммное соединение Phoenix) и установку шкафа 1U/19 дюймов. |
|
ОНВ-IPS56052ФМ |
Л2 +Управляемый промышленный коммутатор Ethernet с 48 портами RJ45 10/100/1000M и 4 портами SFP + волокна восходящего соединения 1/10G. Встроенный-в2 *Блок питания 60 Вт. Он поддерживает двойной резервный вход питания переменного + постоянного тока (клеммное соединение Phoenix) и установку шкафа 1U/19 дюймов. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS56036FM |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
1 * порт консоли (115200,N,8,1) Выключатель аварийной сигнализации отключения питания (НЕПОСТУПНОСТЬ) 2 * DC12-48V входные порты питания 2 * AC100-240V входные порты питания 4 порта SFP для восходящей линии связи 1/10G (данные) 24 порта * 10/100/1000Base-T RJ45 (данные) Порты волокна 8*100/1000Base-X SFP (комбинированный порт) (данные) |
|
Порт Ethernet |
Порт 1-24 может поддерживать автоматическое определение 10/100/1000Base-T(X), полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК) |
|
Расширение порта SFP |
Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть |
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м (1G), 0-300 м (10G), однорежимный: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Тип управления сетью |
L2 |
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
Коммутационная способность |
128 Гбит/с (без блокировки) |
|
Экспедирование Тариф @ 64 байт |
95,23Мппс |
|
ЦПУ |
800 м |
|
DRAM |
1G |
|
ВСПЫШКА |
128 м |
|
МАК |
16 К |
|
Буферная память |
12 м |
|
Джамбо рамка |
12 К |
|
Светодиодный индикатор |
Система: SYS (зеленый), сеть: связь (желтый), порт волокна: L/A (зеленый) |
|
Переключатель сброса |
Да, нажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки. |
|
Электропитание |
|
|
Общее PWR/входное напряжение |
60 Вт/ (AC100-240V) |
|
Потребляемая мощность |
В режиме ожидания <35 Вт, полная нагрузка <45 Вт |
|
Электропитание |
Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 0,65 А |
|
Входной порт питания |
Порт переключателя сигнализации, 2 * входные порты переменного тока, 2 * DC12-48V входные порты Конструкция порта питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматическое переключение на подключение постоянного тока при сбое питания. |
|
Физический параметр |
|
|
Операция Темп/Влажность |
-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Температура/влажность хранения |
-40 ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
440*298*44 мм |
|
Вес нетто/брутто |
3,95 кг/4,75 кг |
|
Установка |
Настольный шкаф, 1U/19” |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3(RS): 10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4 (EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
ММеханическийПКанты |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
|
Функция сетевого управления |
|
|
Интерфейс |
Управление потоком IEEE802.3x (полный дуплекс) Механизм защиты исключений портов Управление потоками портов в реальном времени (интервал потока) Диагностика в реальном времени оптически модуля ДДМИ цифровая Подавление шторма вещания на основе скорости порта Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния Ограничение скорости пакетного трафика на входящих и исходящих портах, мини-гранулярность 16 Кбит/с и макс. 1 Гбит/с |
|
L3Особенность |
RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Функция управления сетью L2, управление двумя стеками IPV4/IPV6 Протокол ARP, макс. 1024 записи, статический маршрут IPV4/IPV6 макс. 128 записей |
|
Vlan |
Конфигурация портов Access, Trunk, Hybrid. VLAN на основе протокола, конфигурация QinQ, VLAN на основе MAC-адреса VLAN на базе портов (4K), IEEE802.1q, Voice VLAN, протокол GVRP VLAN |
|
Агрегация портов |
LACP, статическая агрегация, максимум 14 групп агрегации и 8 портов на группу. |
|
Связующего дерева |
Защита STP BPDU, фильтрация BPDU и пересылка BPDU СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s) |
|
Кольцевая сеть ERPS |
Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032 |
|
Многоадресный |
MLD Snooping, быстрый выход пользователя, MVR (Multicast VLAN Регистрация) Multicast VLAN, IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки |
|
Зеркальное отображение |
Двунаправленное зеркалирование трафика для базовых портов Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов |
|
QoS |
Алгоритм планирования очереди (SP, WRR, SP WRR) Ограничение скорости на основе потока, перенаправление на основе потока Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта Сопоставление приоритетов 802,1 p/DSCP, Diff-Serv QoS, Знак/Замечание приоритета |
|
СКЛ |
ACL выдается на основе порта и VLAN L2-L4 Функция фильтрации пакетов может соответствовать первым 80 байтам сообщения и предоставлять определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, диапазона портов TCP/UDP, VLAN и т. Д. |
|
Безопасность |
Четырехъядерная функция привязки портов IP MAC VLAN Черная дыра MAC-адреса, сертификация AAA и RADIUS Anti DoS-атака, подавление широковещательных сообщений порта Иерархическое управление пользователями и защита паролем
