Гигабитный 8-портовый простой в управлении промышленный коммутатор Ethernet

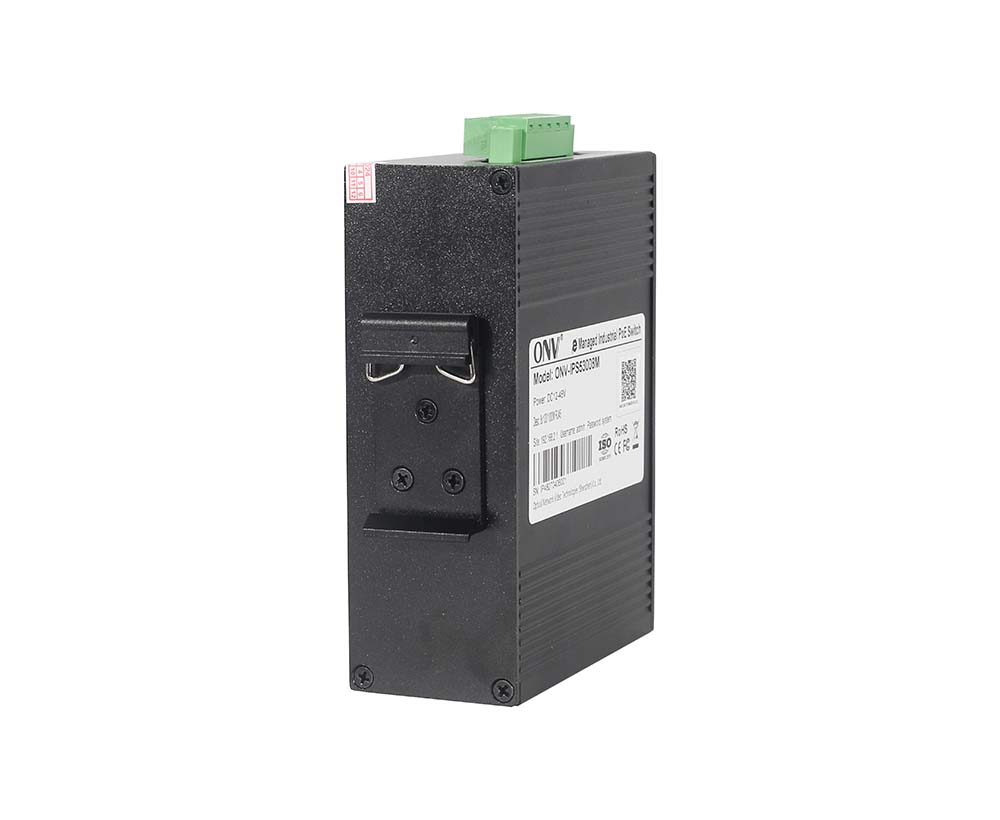

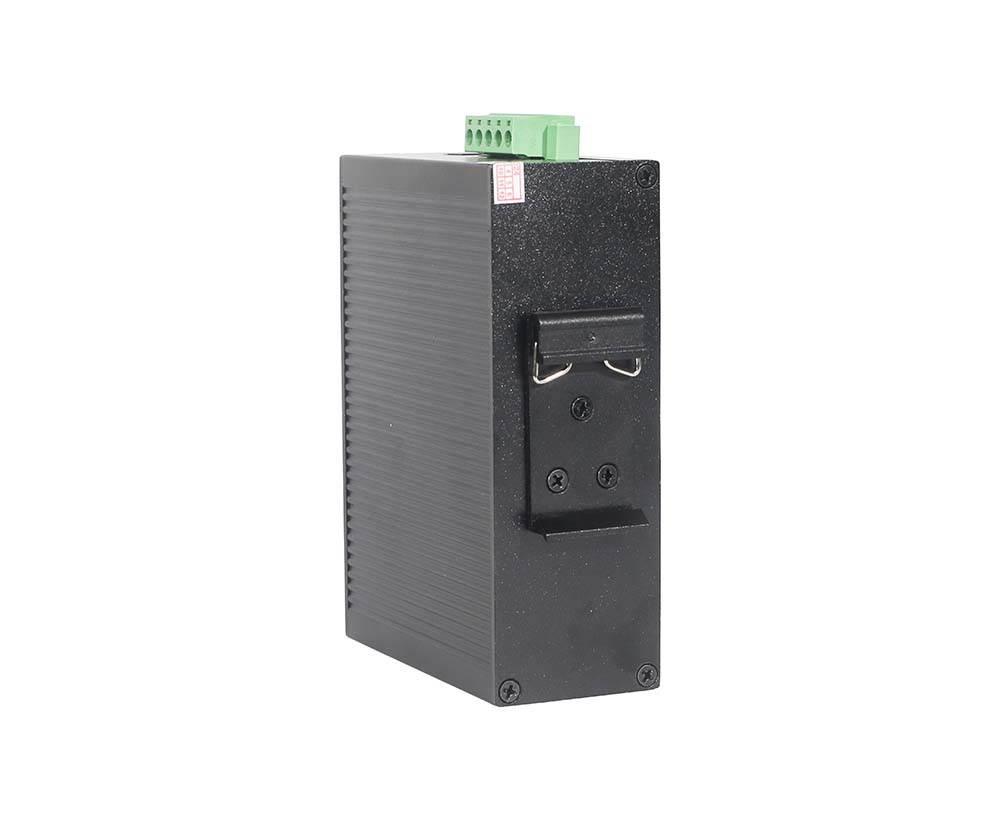

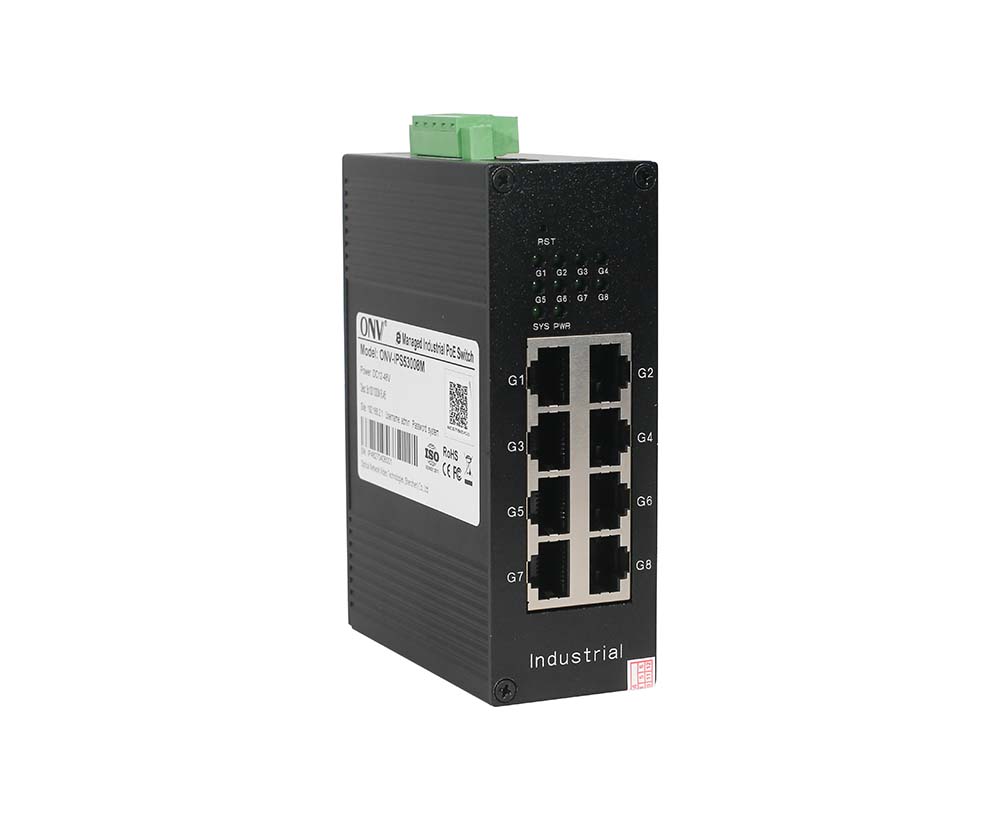

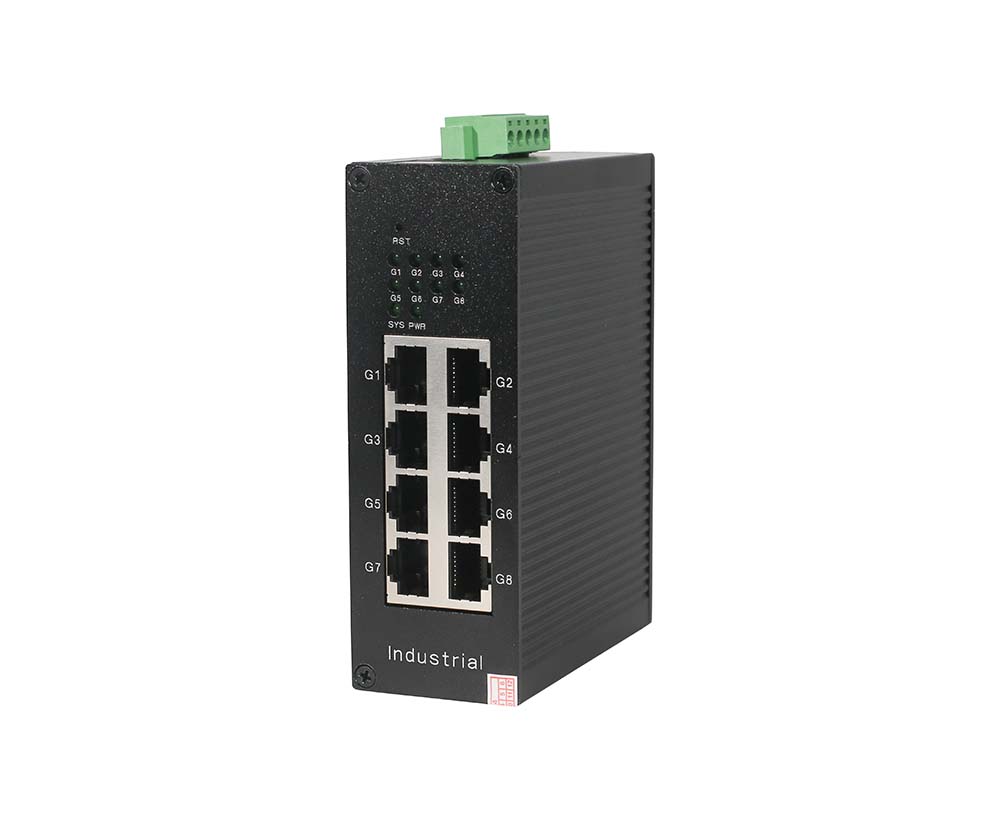

Модель： ONV-IPS53008M

Простой в управлении промышленный коммутатор Ethernet с 8 портами RJ45. 10/100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS53008M-это гигабитный простой управляемый промышленный коммутатор Ethernet.Независимая разработка ONV.Он имеет 8 адаптивных портов RJ45 10/100/1000Base-T..Каждый порт может поддерживать пересылку на проводной скорости.

ONV-IPS53008MМожет поддерживать веб-управление, платформу управления и управление облачной платформой мобильного приложения, которая может реализовывать такие функции, как управление топологией сети безопасности, агрегация каналов, управление портами, зеркалирование портов, а также удаленная эксплуатация и обслуживание. Переключатель имеет высокую надежность, простоту установки и обслуживания, функцию быстрого переключения и несколько портов доступа, которые подходят для доступа к устройствам локальной сети различного масштаба. Он подходит для интеллектуального транспорта, железнодорожного транспорта, электроэнергетики, горнодобывающей промышленности, нефти, судоходства, строительства экологически чистой энергии в металлургии и других промышленных сценариев для создания экономичной, эффективной, стабильной и надежной сети связи.

ОСОБЕННОСТЬ

Гигабитный доступ, пересылка на полной скорости

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇Поддержка неблокирующей пересылки на скорости проводов для более плавной передачи, отвечающей сетевым требованиям различных сценариев

Экстремальная оптимизация, минималистское приложение

◇Сигнализация неисправности в реальном времени и местоположение неисправности.

◇Удаленное обновление, удаленный перезапуск и сброс к заводским настройкам.

◇Локальная платформа, облачная платформа и управление эксплуатацией и техническим обслуживанием мобильных приложений.

◇Визуальное управление топологией сети, разделение VLAN, управление портами и управление коммутационной емкостью.

◇Практические функции сетевого управления сохраняются в соответствии с отраслевыми требованиями к применению, а развертывание сети и централизованная эксплуатация и техническое обслуживание могут быть быстро реализованы через платформу эксплуатации и технического обслуживания.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

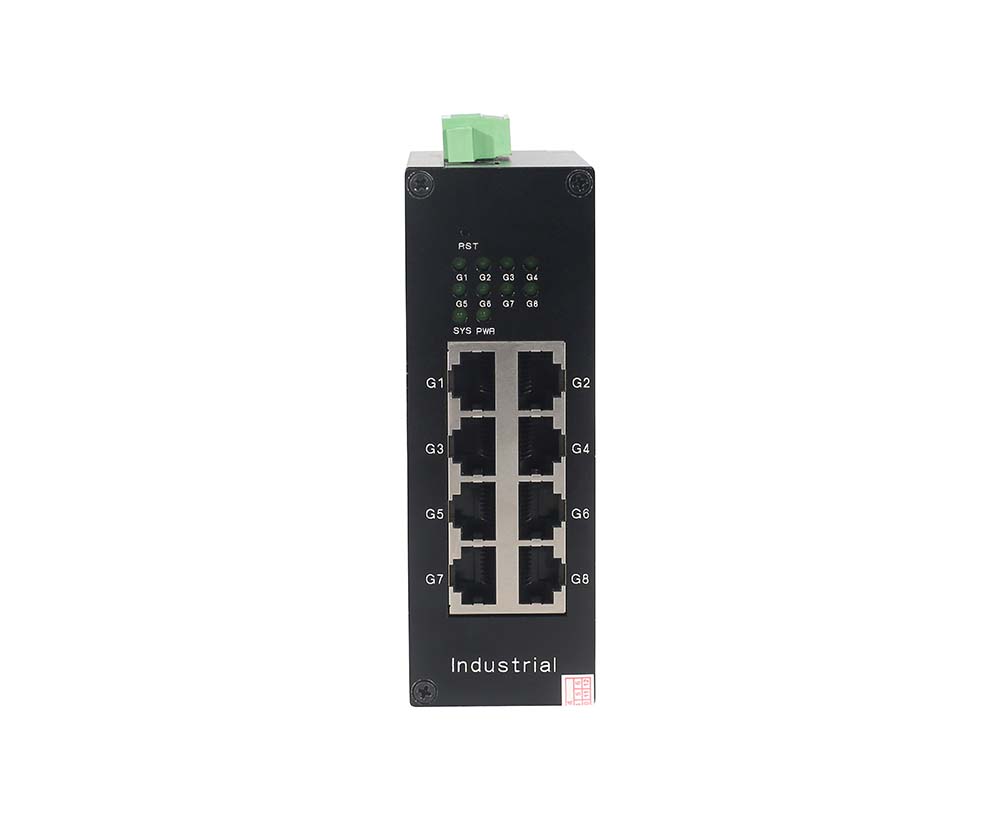

◇Удобная панель может отображать состояние устройства через светодиодный индикатор PWR.ИSys.

◇Низкое энергопотребление, отсутствие вентилятора, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

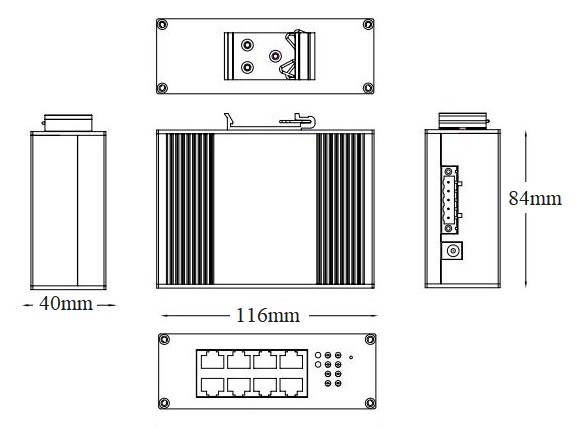

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS53008M	Простой в управлении промышленный коммутатор Ethernet с 8 портами RJ45. 10/100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.	24 Вт
Примечание:Блок питания в комплект не входит и его необходимо покупать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	8-портовый гигабитный простой в управлении промышленный коммутатор Ethernet	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

24W DIN рейку промышленного питания

ТРУ-ДП24− 12

ДINRail 24W единый комплект выходного источника питания

Входное напряжение:AC100V ~ 240V 50-60H,0,35 А

Выходное напряжение:Постоянный ток12V, 2,0А

Рабочая температура:-40 ℃Для+ 70 ℃

ПК

24W DIN-рейка промышленного питания

ТРУ-DP24-24

ДINRail 24W единый комплект выходного источника питания

Входное напряжение:AC100V ~ 240V 50-60H,0,35 А

Выходное напряжение:24 В постоянного тока,1. 0А

Рабочая температура:-40 ℃Для+ 70 ℃

ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-IPS53064FM	Простой в управлении промышленный оптоволоконный коммутатор Ethernet с 4 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS53064FGM	Простой управляемый промышленный оптоволоконный коммутатор Ethernet с 5 портами RJ45 10/100/1000M и оптоволоконным портом SFP восходящего соединения 1*100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.
ONV-IPS53108FM	Простой в управлении промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 100/1000M. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS53008M
Характеристики интерфейса
Фиксированный порт	1 * розетка питания DC5521 8 портов * 10/100/1000Base-T RJ45 (данные) 2 комплекта V , V-резервный порт питания постоянного тока (терминал 5P phoenix)
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Параметр чипа
Тип управления сетью	L2 (веб-управление, управление платформой)
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	16 Гбит/с (без блокировки)
Скорость переадресовки @ 64 байт	11,90 Мпс
МАК	8 К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Питание/система: SYS (зеленый), сеть: связь (желтый)
Переключатель сброса	Нажмите и удерживайте 6 секунд, а затем отпустите, чтобы восстановить заводские настройки. Дважды кратковременно нажмите (интервал в 1 секунду), чтобы переключиться наООНУправлениеДСостояние
Электропитание
Потребляемая мощность	В режиме ожидания <3 Вт, полная нагрузка <6 Вт
Рабочее напряжение	DC12-48V, 5ППромышленный терминал феникса, защита от обратного хода
Электропитание	Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	1168440 мм
Вес нетто/брутто	0,35 кг/0,45 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	EEE Энергосберегающая и зеленая функция Ethernet Отображение состояния порта,Дуплекс порта/конфигурация скорости переговоров Конфигурация управления потоком IEEE802.3x (полный дуплекс), статистика трафика портов
Vlan	Конфигурация VLAN IEEE802.1Q на базе портов (4K)
Агрегация портов	Статическая агрегация
Защита петли	Функция защиты петли
Многоадресный	IGMP Snooping v1/v2, макс. 256 многоадресных групп
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Diff-Serv QoS, 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/DSCP,Знак приоритета/Замечание
Безопасность	Управление штормом вещания, изоляция порта, ограничение скорости порта
DHCP	DHCP Снупинг
Управление	Управление эксплуатацией и техническим обслуживанием мобильного приложения Восстановление одним ключом, Диагностика кабеля, Веб-управление (https) ОНВ-Управление платформой NMS (локальная платформа/облачная платформа)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, браузер Google Chrome V42 или выше, кабели Ethernet категории 5 и выше TCP/IP, сетевой адаптер и сетевые операционные системы (такие как Microsoft Windows, Linux или Mac OS X) устанавливаются на каждый компьютер в сети с кабелями Ethernet категории 5 и выше.
