ОБЗОР
ONV-IPS1004F-это 10/100MЯПромышленное оптоволоконное коммутатор Ethernet, независимо разработанное ONV. Он имеет 4 порта RJ45 10/100M и оптоволоконный порт SC восходящей линии связи 1*155M, и каждый порт может поддерживать пересылку с полной линейной скоростью.

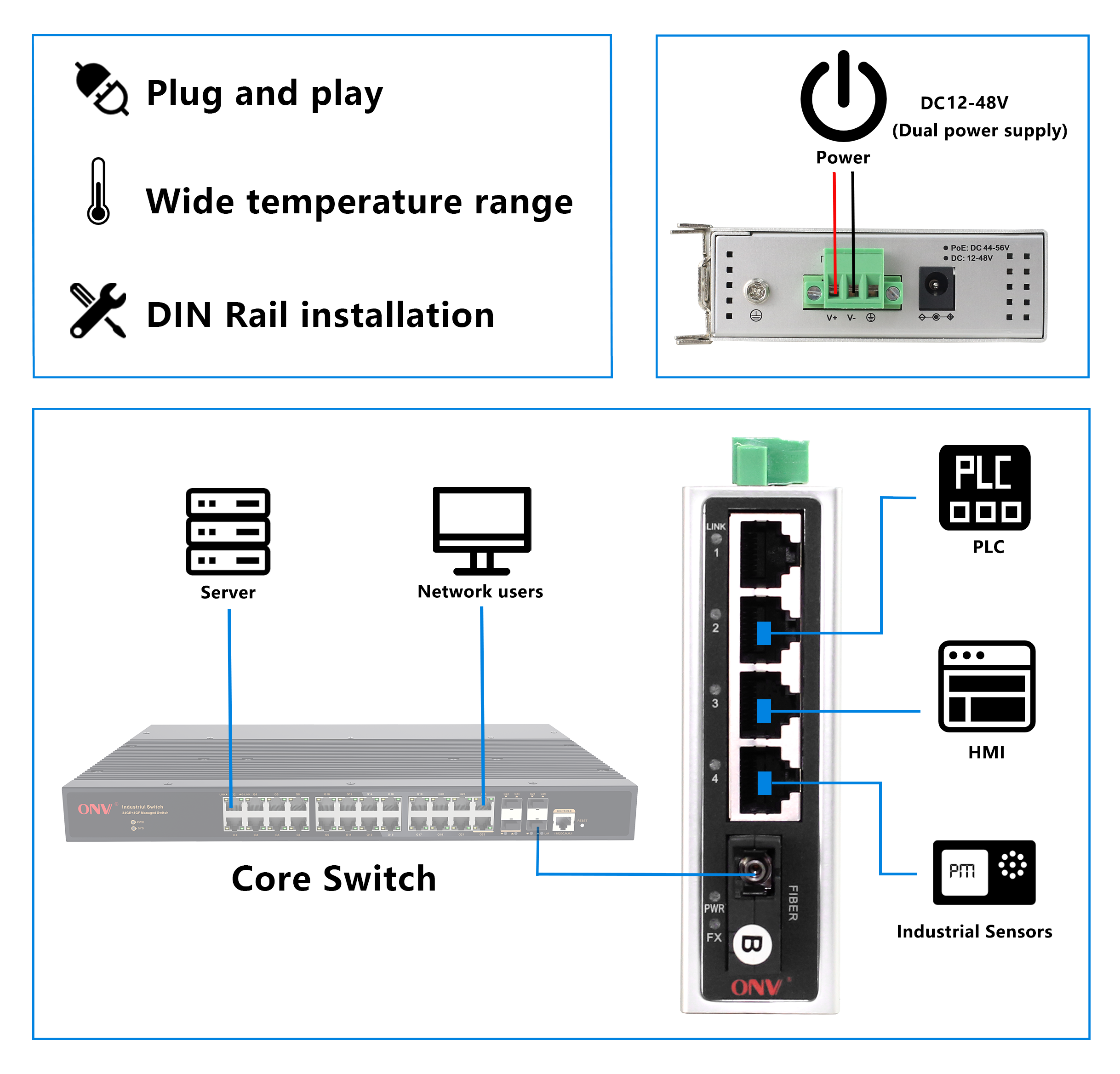

ONV-IPS1004F имеет отличную адаптируемость к промышленной среде (механическая стабильность, адаптируемость к климату, адаптируемость к электромагнитной среде и т. Д.).Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
Доступ 10/100M
◇Поддержка неблокирующей пересылки скорости провода
◇Поддержка полного дуплекса на основе IEEE802.3x и полудуплекс на основе обратного давления
◇Поддержка порта RJ45 100M и 155MСККомбинация оптоволоконных портов для удовлетворения сетевых потребностей в различных сценариях.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.

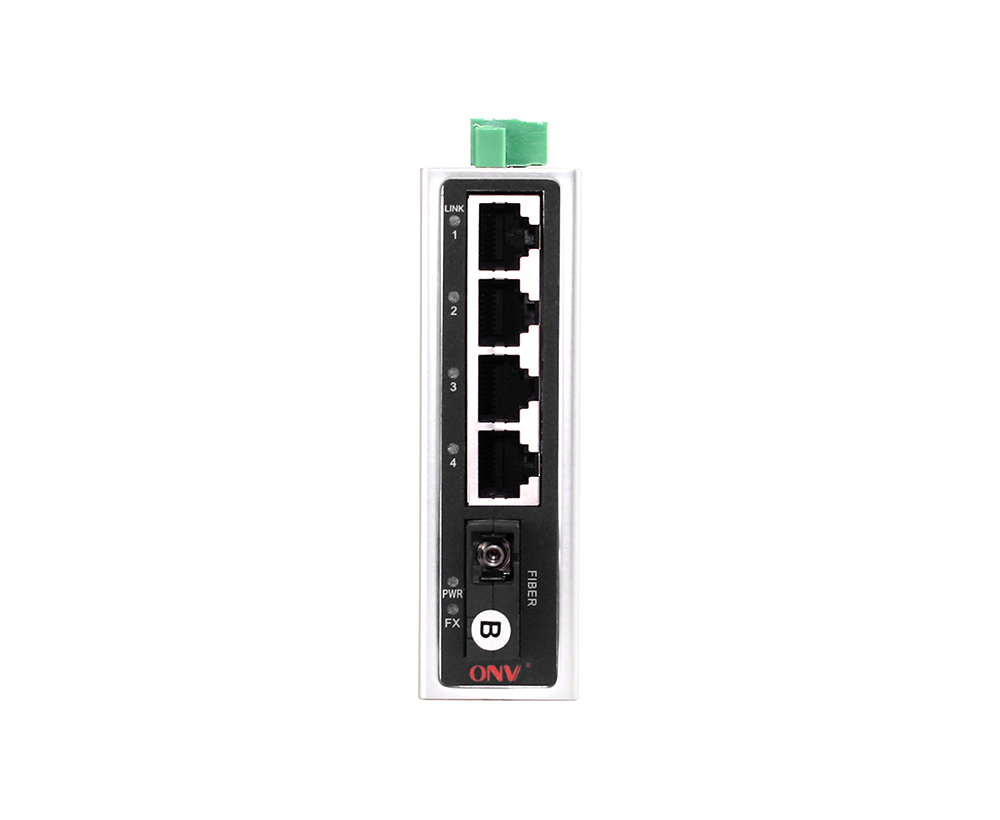

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR и Link.
◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

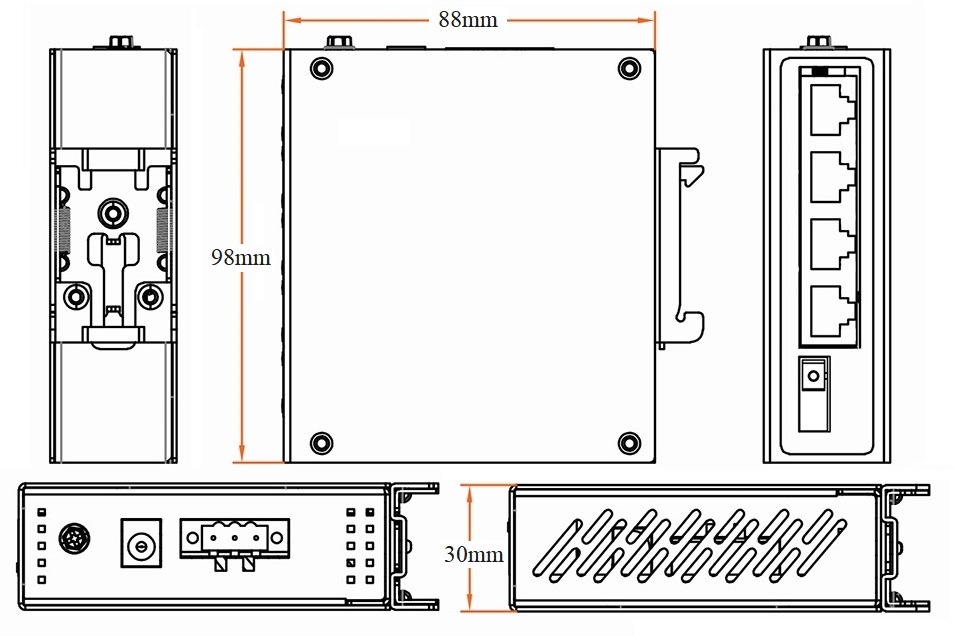

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS1004F |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 4*10/100M и оптоволоконным портом SC восходящего соединения 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
ONV-IPS1004F-A |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 4*10/100M и оптоволоконным портом SC восходящего соединения 1*155M (одномодовый оптоволоконный модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
ONV-IPS1004F-B |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 4*10/100M и оптоволоконным портом SC восходящей линии 1*155M (одномодовый оптоволоконный модуль 1550 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
5-портовый 10/100 м промышленный Ethernet-коммутатор |
1 |
Набор |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ИСТОЧНИК ПИТАНИЯ
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-12 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC12V, 2.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS1004F |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
1*155 м восходящий кабель SCВолокноПорт (Данные) 4 *Порты 10/100Base-TX RJ45 (Данные) |
|
Порт Ethernet |
Порт 1-4 может поддерживать автоматическое определение 10/100Base-TX, полный/полудуплексный MDI/ MDI-X самоадаптацию |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5e или более поздняя UTP (≤ 100 метровС) |
|
Порт оптического волокна |
Оптический модуль по умолчанию-одномодовое двойное волокно 20 км, порт SC |
|
Оптический кабель/расстояние |
Мульти-Режим: 850 нм/0-550М, 1310нм/0-2 км, СIngle-Режим: 1310 нм/0-40Км, 1550нм/0-120Км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX,IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
1,0 Гбит/с(Не блокирующий) |
|
Экспедирование Тариф @ 64 байт |
0744 Мпс |
|
МАК |
1К |
|
Буферная память |
512 К |
|
Джамбо рамка |
2048 байт |
|
Светодиодный индикатор |
Мощность: Pwr (ГРин),НЭтворк: Ссылка 1-4 (Желтый), Порт волокна: FX (ГРин) |
|
Электропитание |
|
|
Потребляемая мощность |
В режиме ожидания <3 Вт, полная нагрузка <5 Вт |
|
Входное напряжение/интерфейс |
DC12-48V,Промышленный терминал 3P и разъем питания постоянного тока, поддержка защиты от обратного хода |
|
Электропитание |
Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/Влажность |
-40 ~ + 75 ° C,5% ~ 90% относительной влажности без конденсации |
|
Хранение ТEmp/Влажность |
-40 ~ + 85 ° C,5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
98*88*30 мм |
|
Вес нетто/брутто |
0,25Кг/0,35Кг |
|
Установка |
Рабочий стол,35 ммДинРAil |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
