ОБЗОР

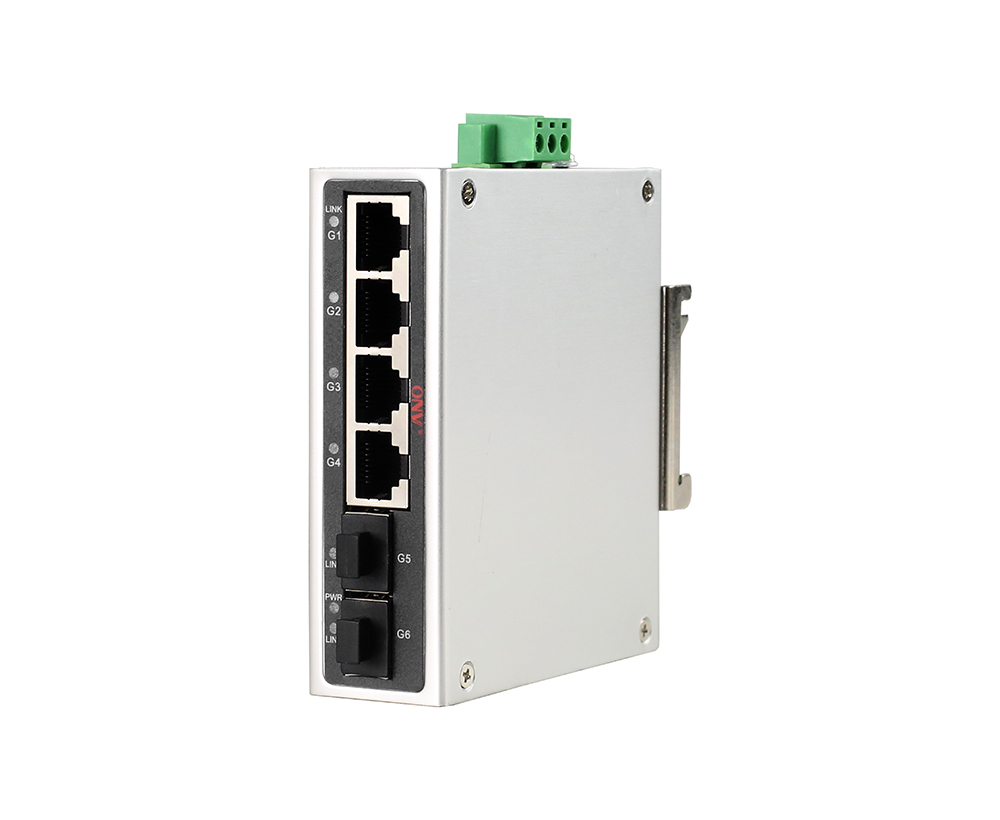

ONV-IPS3064F-этоГПромышленный оптоволоконный коммутатор Ethernet igabit, независимо разработанный ONV. Он имеет 4*10/100/1000 мАдаптивныйПорты RJ45 и 2 порта SFP восходящей линии связи 1000M. Каждый порт может поддерживать пересылку на полной линейной скорости.

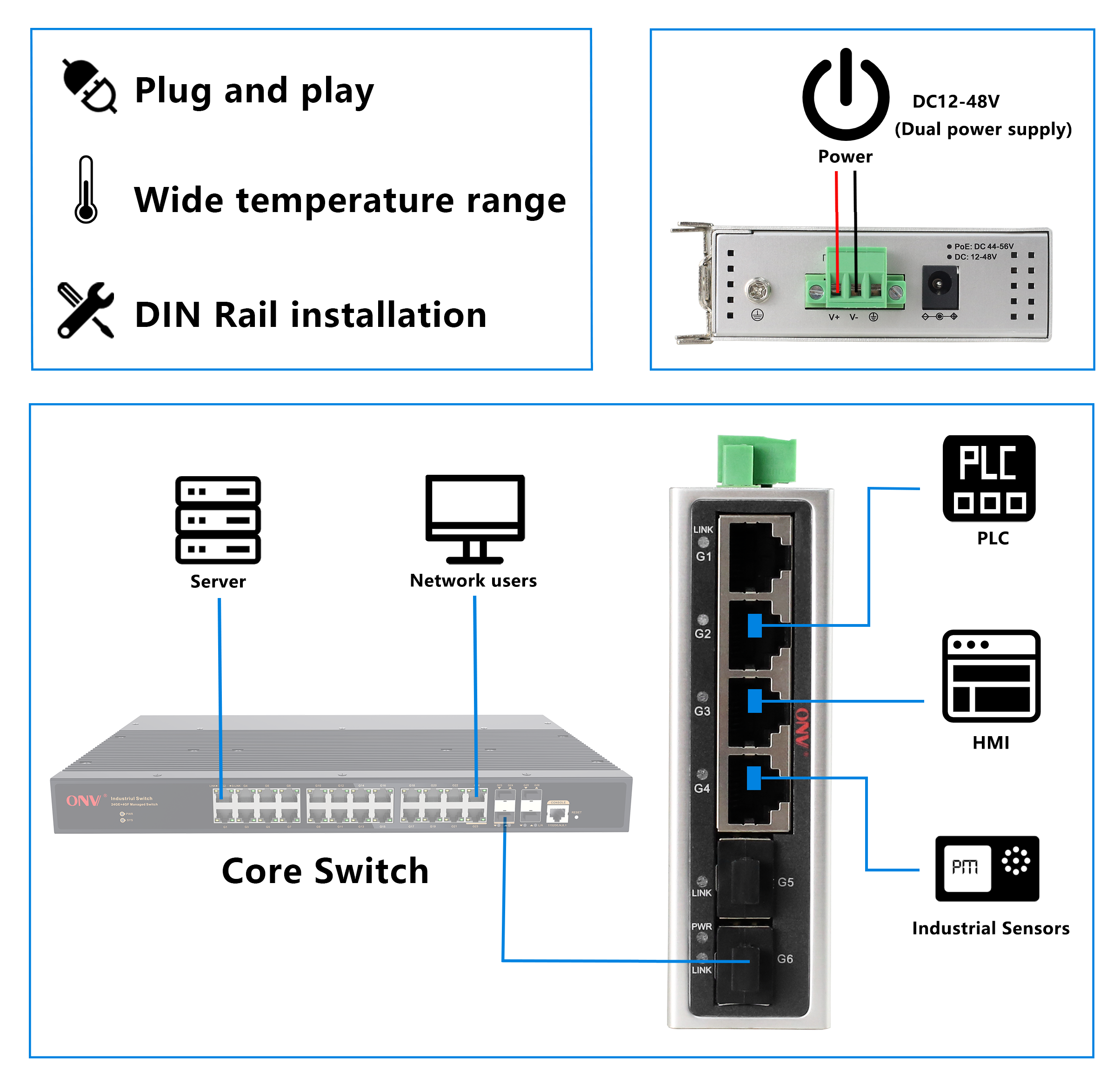

ONV-IPS3064F имеет отличную адаптируемость к промышленной среде (механическая стабильность, адаптируемость к климату, адаптируемость к электромагнитной среде и т. Д.).Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
Гигабитный доступ
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.
◇Поддержка гигабитRJ45Порт и SFPВолокноПорт для удовлетворения сетевых требований различных сценариев.
Стабильно и надежно
◇ССС,CE, FCC, RoHS.

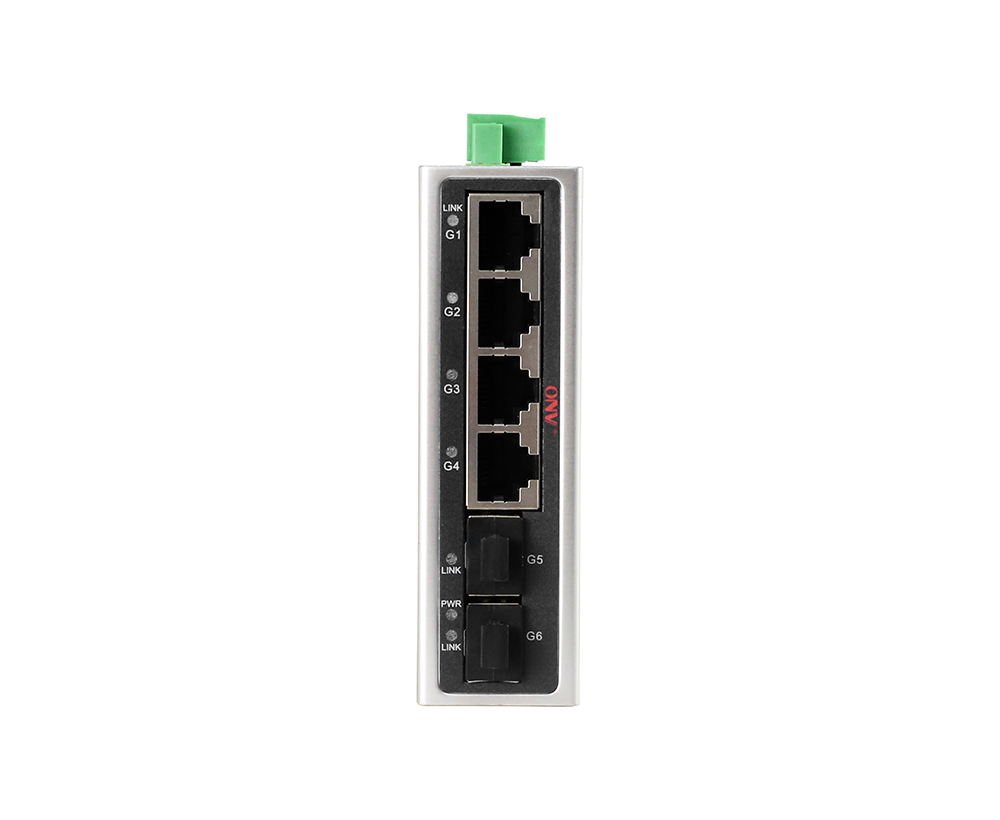

◇Удобная панель может отображать состояние устройства через светодиодный индикатор PWR.ИЛинк.
◇Низкое энергопотребление, аКорпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

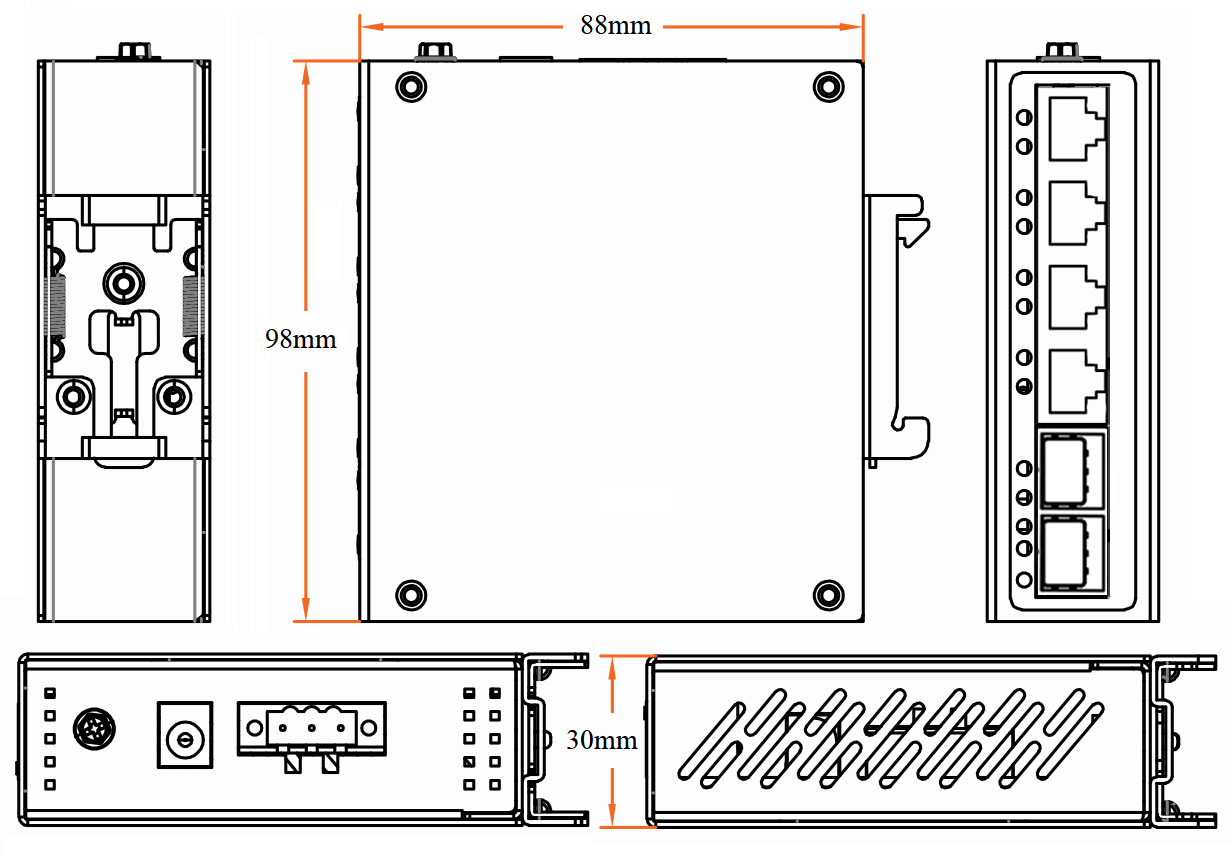

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS3064F |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 2*1000 мВосходящийПорты волокна SFP и порты 4*10/100/1000M RJ45.Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
6-портовыйГПромышленный коммутатор Ethernet IGABit |
1 |
СET |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 гОптическийМодуль |
2630-Г |
Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения. |
ПК |
|
2632-G |
Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т-Г |
Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1310nm/1,25GRX1550 нм, дальность передачи: 20 км, Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-Г |
Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км, Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-T-SC-G |
Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1310nm/1,25GRX1550 нм, дальность передачи: 20 км, Интерфейс SC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-R-SC-G |
Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км, Интерфейс SC, поддерживает функцию DDM и горячее подключение. |
ПК |
ИСТОЧНИК ПИТАНИЯ
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-12 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC12V, 2.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS3064F |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
4 порта * 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) |
|
Порт Ethernet |
Порт 1-4 можетПоддержка 10/100/1000Base-T(Х)Автоматическое определение, полный/ Полудуплексный МДИ/ MDI-X самоадаптация |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метровС) |
|
Порт оптического волокна |
Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК) |
|
Оптический кабель/расстояние |
Мульти-Режим: 850 нм/0-550М, 1310нм/0-2 км, СIngle-Режим: 1310 нм/0-40Км, 1550нм/0-120Км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (полная скорость провода) |
|
Коммутационная способность |
12Гбит/с (Не блокирующий) |
|
Скорость переадресовки @ 64 байт |
8,93 Мпс |
|
МАК |
2 К |
|
Буферная память |
2 м |
|
Джамбо рамка |
9216 байт |
|
Светодиодный индикатор |
Питание: PWR (зеленый), сеть: связь G1-G6 (зеленый) |
|
Электропитание |
|
|
Потребляемая мощность |
В режиме ожидания <5 Вт, полная нагрузка <8 Вт |
|
Входное напряжение/интерфейс |
DC12-48V,Промышленный терминал 3P и разъем питания постоянного тока, поддержка защиты от обратного хода |
|
Электропитание |
Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/Влажность |
-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Хранение ТEmp/Влажность |
-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
98*88*30 мм |
|
Вес нетто/брутто |
0,25 кг/0,35 кг |
|
Установка |

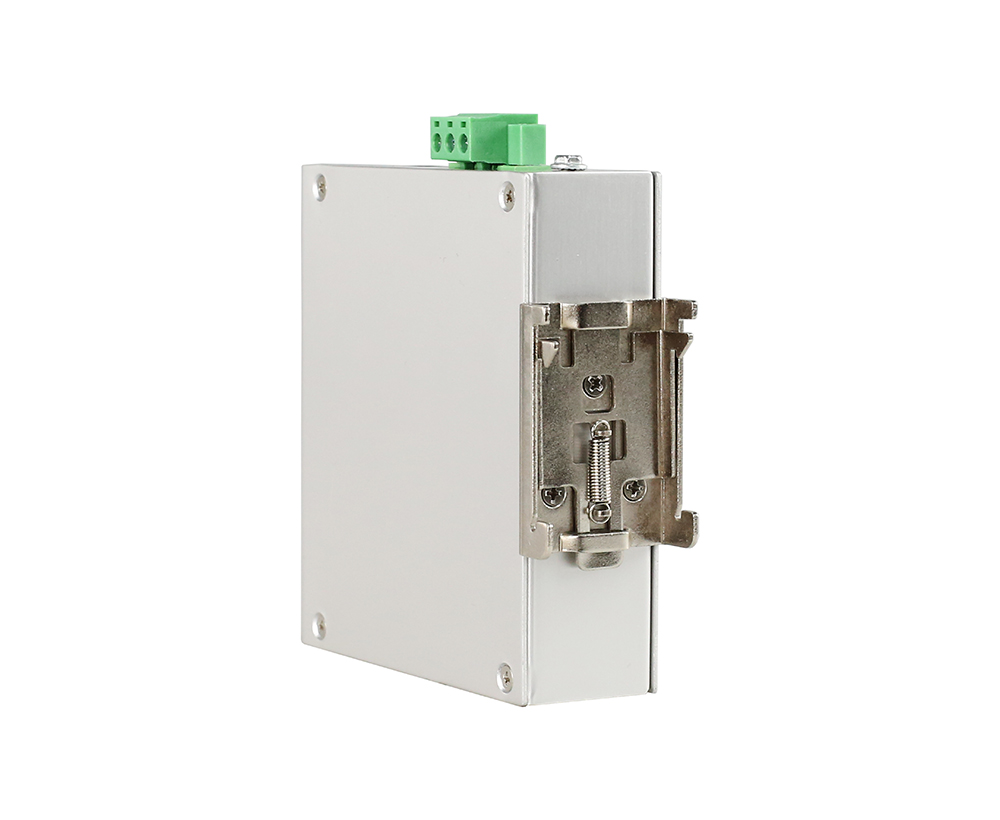

Настольный компьютер, 35 мм DINРAil |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS): 10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
