Гигабитный 6-портовый промышленный Ethernet-коммутатор

Модель： ONV-IPS3064FG

Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 5 портами RJ45 10/100/1000M и оптоволоконным портом SFP восходящего соединения 1*1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация

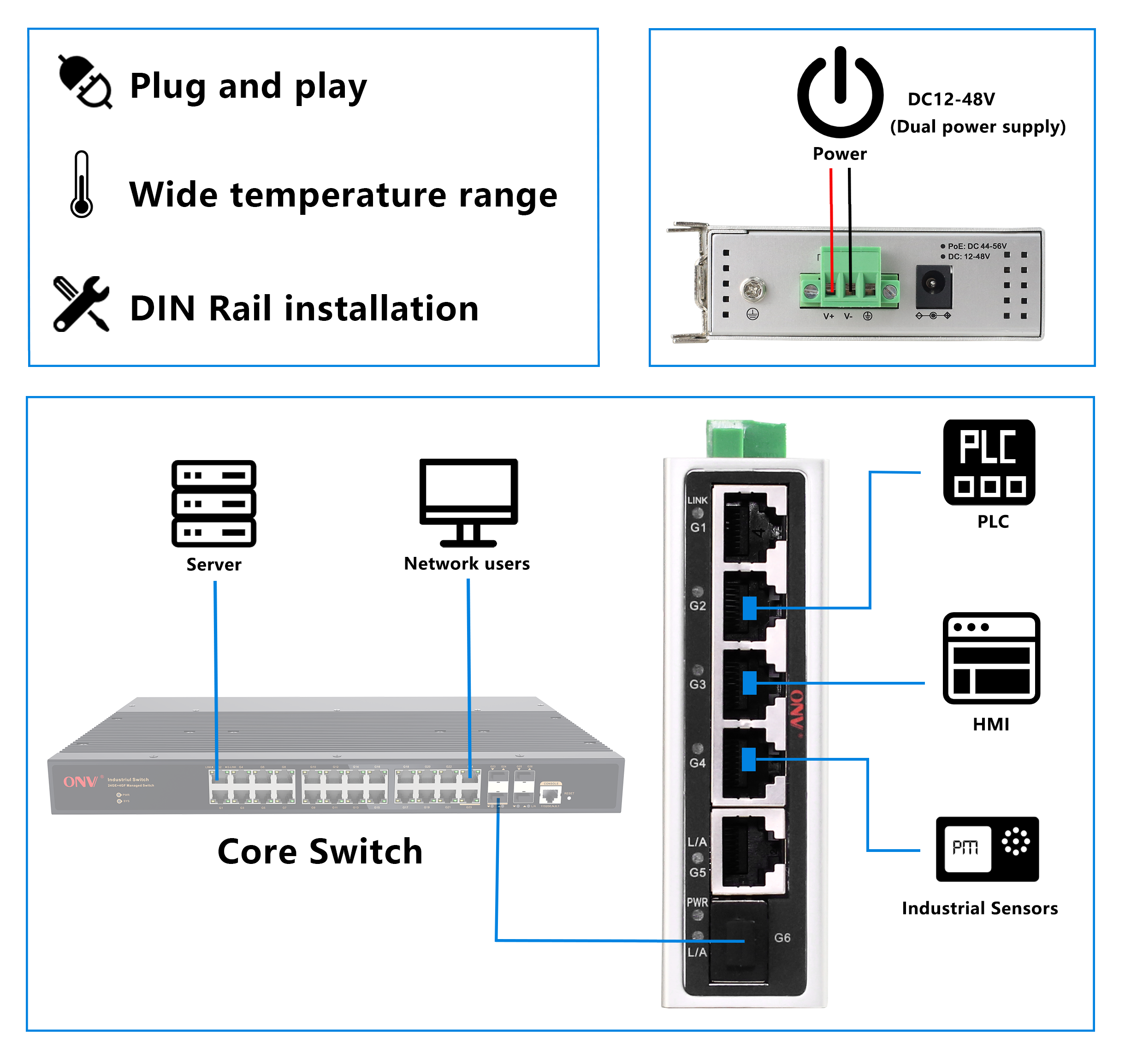

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS3064FG-это гигабитный промышленный оптоволоконный коммутатор Ethernet, независимо разработанныйОНВ. Он имеет 5 адаптивных портов RJ45 10/100/1000M и оптоволоконный порт SFP для восходящей линии связи 1*1000M. Каждый порт может поддерживать пересылку на полной линейной скорости.

ONV-IPS3064FG имеет отличную адаптируемость к промышленной среде (механическая стабильность, адаптируемость к климату, адаптируемость к электромагнитной среде и т. Д.). Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

ГигабитACCess

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.

◇СПоддержкаГигабитRJ45ПортИSfp pOrtКомбинация, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

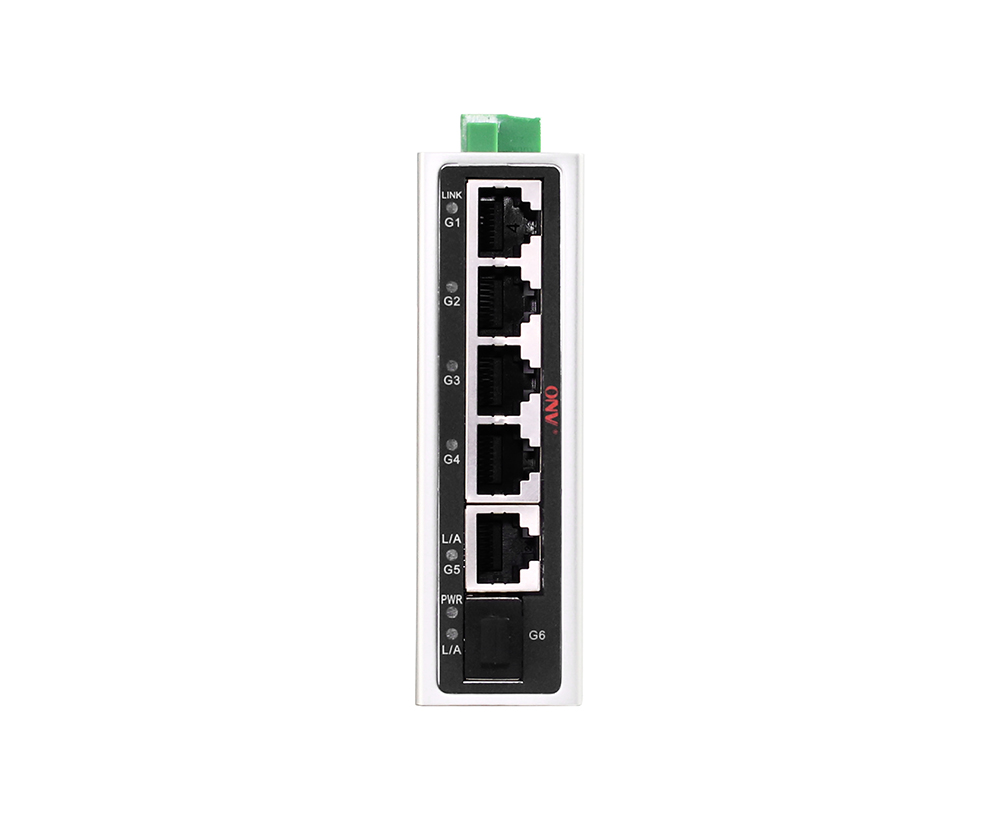

◇Удобная панель может отображать состояние устройства через светодиодный индикатор PWR.ИЛинк.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

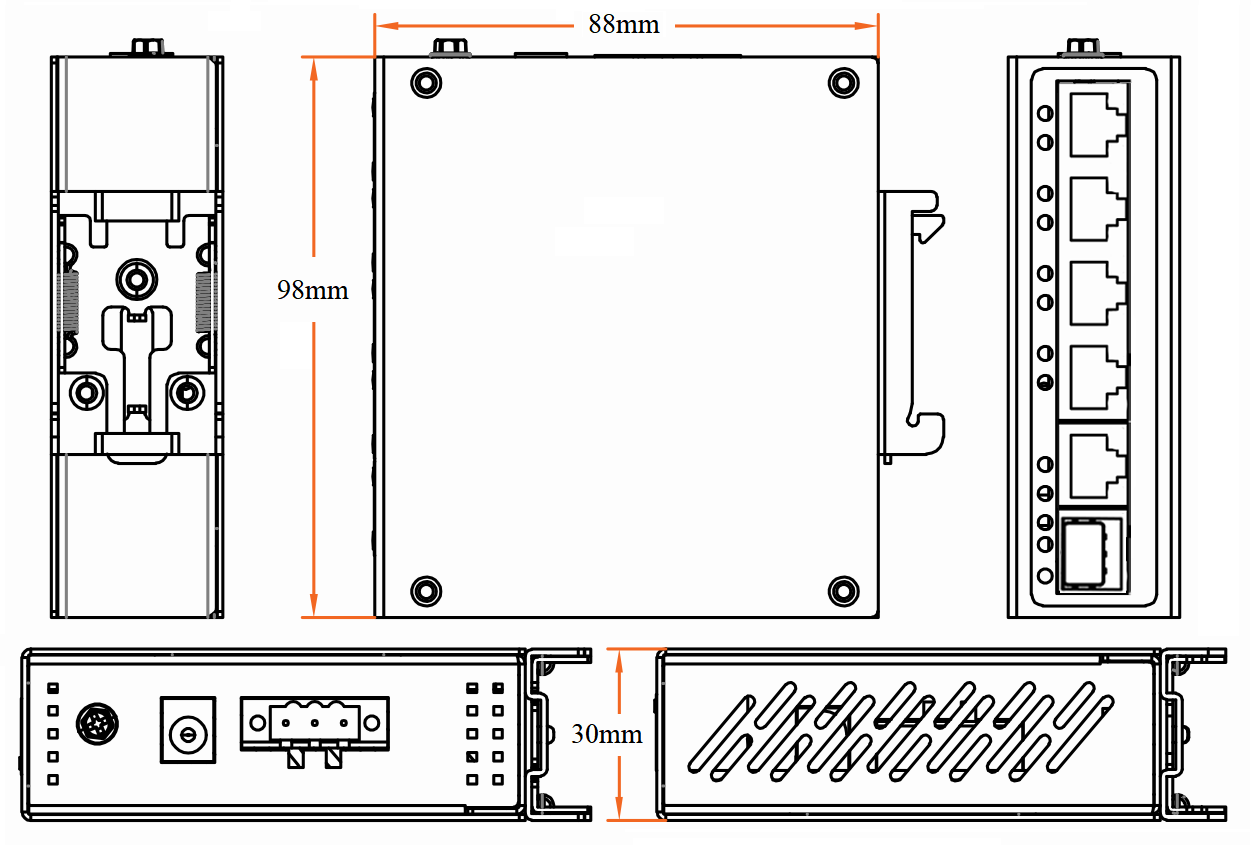

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS3064FG	Неуправляемый промышленный переключатель волокна локальных сетей с портами 510/100/1000M RJ45 и портом волокна SFP uplink 11000M.Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.	24 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	6-портовыйГПромышленный коммутатор Ethernet IGABit	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-G-SC	Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г-СК	Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

24W DIN-рейка промышленного питания

GWS-DP24-12

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC12V, 2.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

24W DIN-рейка промышленного питания

GWS-DP24-24

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC24V, 1.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS3064FG
Характеристики интерфейса
Фиксированный порт	5 портов * 10/100/1000Base-T RJ45 (данные) 1 * оптоволоконный порт SFP восходящего подключения 1000Base-X (Данные)
Порт Ethernet	Порт 1-5БанкаПоддержка 10/100/1000Base-T(Х)Автоматическое определение, полный/ Полудуплексный МДИ/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию никакой включает оптически модуль (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. LC).
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, 1310 нм/0-2 км, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	12Гбит/с (Не блокирующий)
Экспедирование Скорость @ 64 байт	8,93 Мпс
МАК	2К
Буферная память	2 м
Джамбо рамка	9216 байт
Светодиодный индикатор	Мощность: PWR (ГРин),НЭтворк: Ссылка G1-G6 (зеленый), порт волокна: L/A (зеленый)
Электропитание
Потребляемая мощность	В режиме ожидания <3 Вт, полная нагрузка <8 Вт
Входное напряжение/интерфейс	DC12-48V,Промышленный терминал 3P и разъем питания постоянного тока, поддержка защиты от обратного хода
Электропитание	Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания
Физический параметр
Операция TEmp/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение ТEmp/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	988830 мм
Вес нетто/брутто	0,25Кг/0,35Кг
Установка	Настольный компьютер, 35 мм DINРAil
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
