ОБЗОР
ONV-IPS1032F-это промышленный оптоволоконный коммутатор Ethernet 10/100 Мбит/с, независимо разработанный ONV. Он имеет 2 порта * 10/100Base-TX RJ45 и 1*155 мВолоконный порт SC uplink, и каждый порт может поддерживать пересылку с полной линейной скоростью.

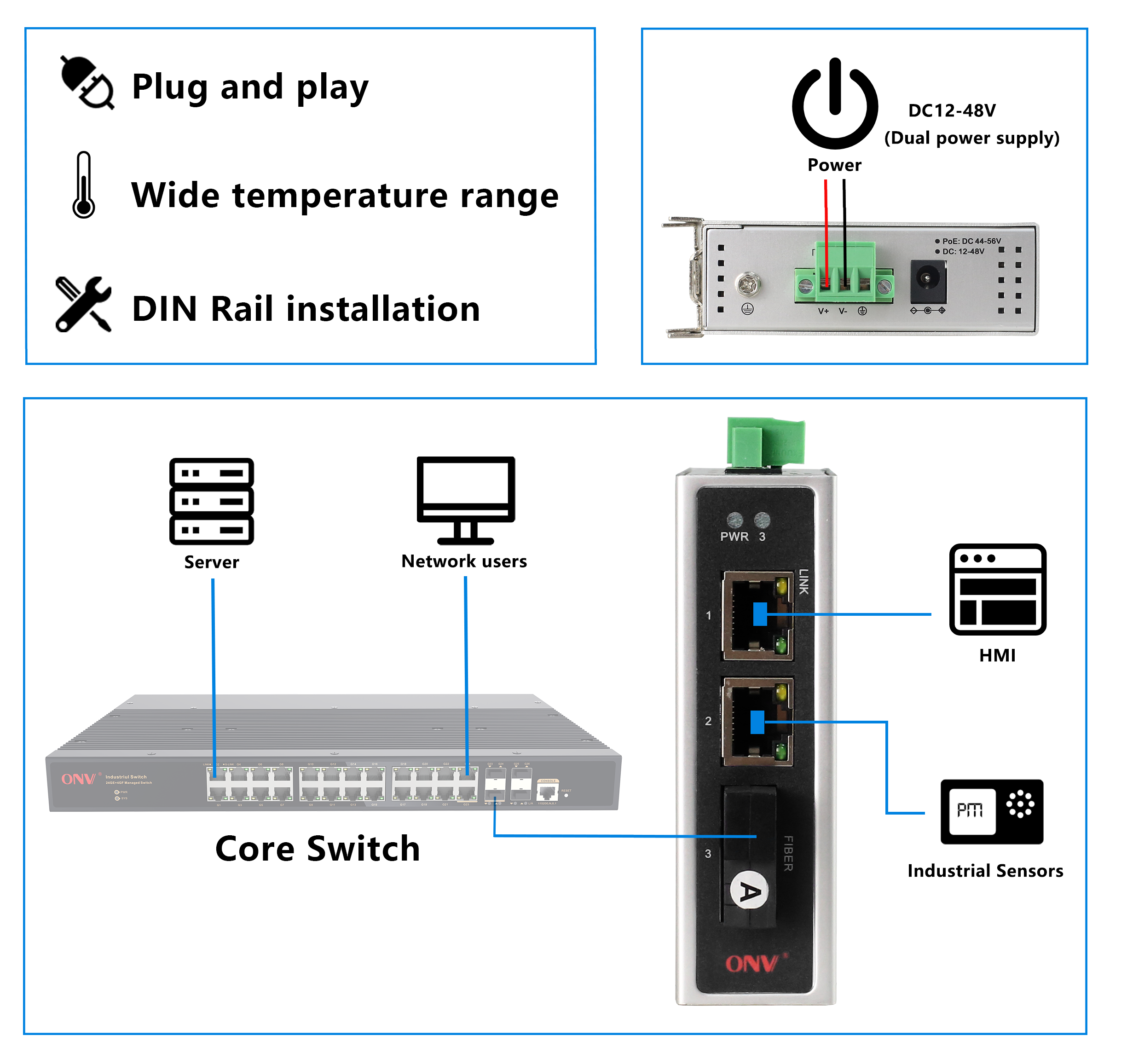

ONV-IPS1032FИмеет превосходную приспособляемостьь окружающей среды промышленного поля (механическую стабильность, приспособляемостьь климата, приспособляемостьь электромагнитной окружающей среды, етк.).Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи. Неуправляемая модель, подключи и работай, без конфигурации, проста в использовании.
ОСОБЕННОСТЬ
Доступ 10/100M
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.
◇Поддержка 10/100MПорт RJ45СИ 155MСККомбинация оптоволоконных портов для удовлетворения сетевых потребностей в различных сценариях.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.

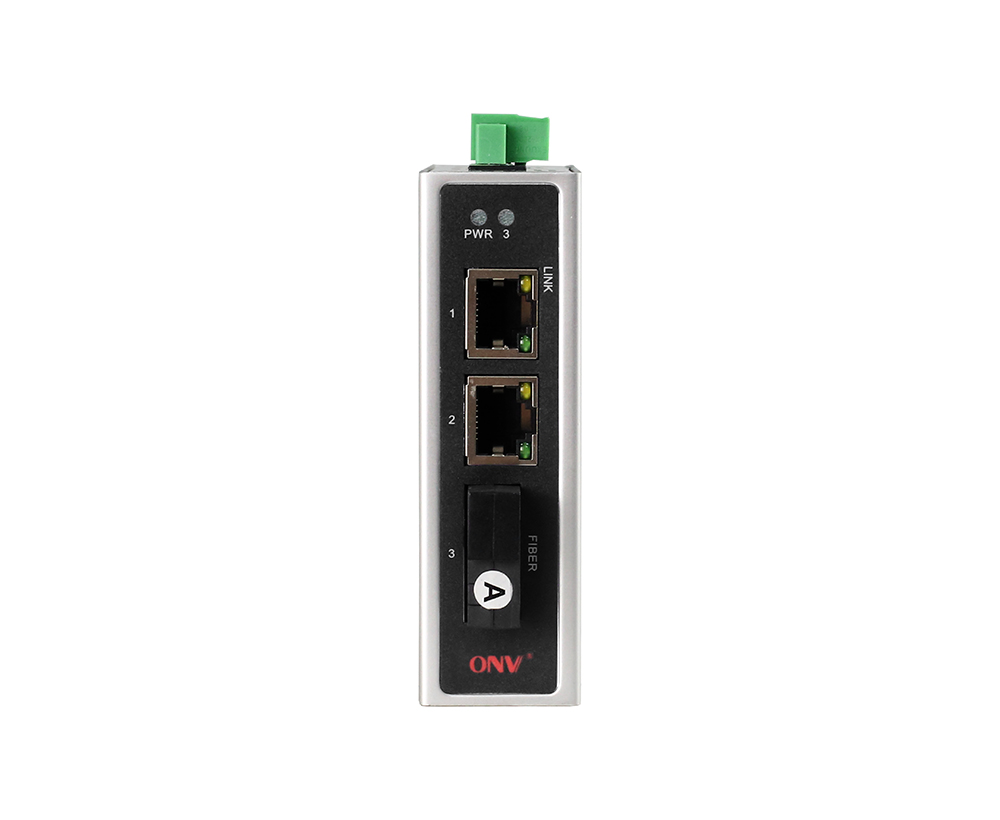

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR и Link.
◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

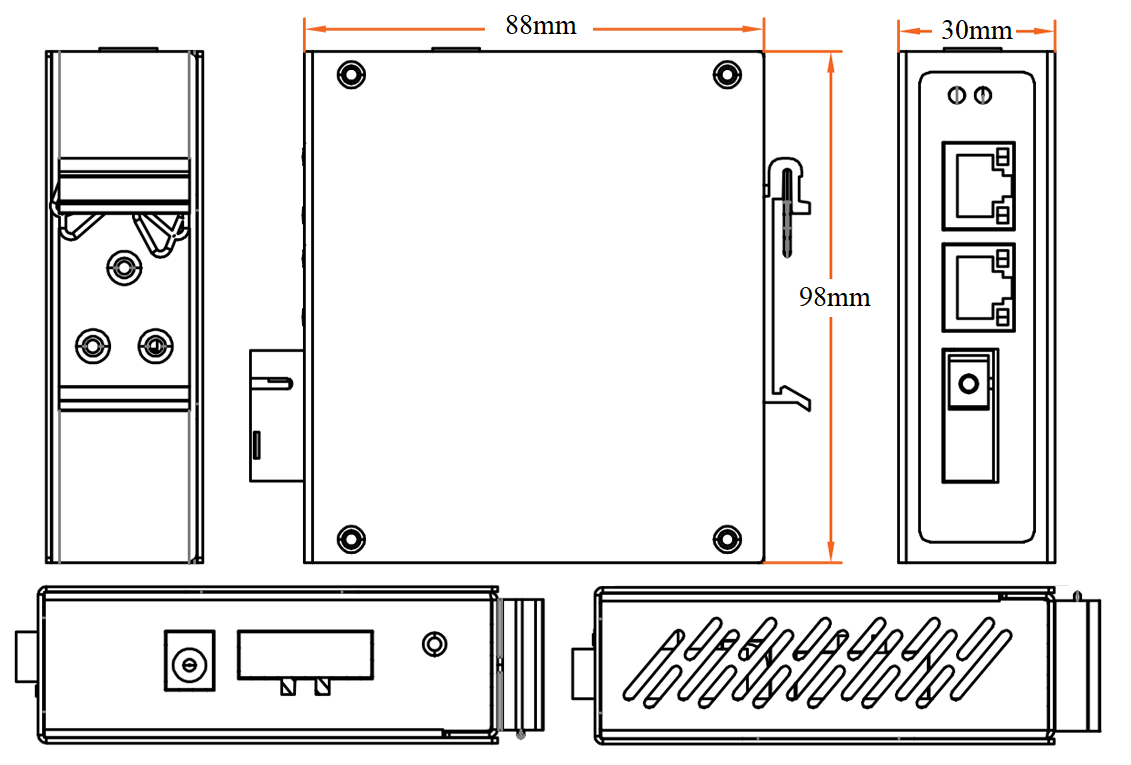

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS1032F |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый двухволоконно-оптический модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
ONV-IPS1032F-A |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии 1*155M (одномодовый оптоволоконный модуль 1310 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
ONV-IPS1032F-B |
Неуправляемый промышленный оптоволоконный коммутатор Ethernet с портами RJ45 2*10/100M и оптоволоконным портом SC восходящей линии связи 1*155M (одномодовый оптоволоконный модуль 1550 нм/20 км). Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку. |
24 Вт |
|
Примечание:Блок питания в комплект не входит и его необходимо покупать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
Промышленный Ethernet-коммутатор с 3 портами 10/100 м |
1 |
Набор |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ИСТОЧНИК ПИТАНИЯ
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-12 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC12V, 2.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS1032F |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
1*155 м ВосходящийПорт волокна sc (Данные) 2*10/100Base-TXПорты RJ45 (данные) |
|
Порт Ethernet |
Порт 1-2Может поддерживать автоматическое определение 10/100Base-TX, полный/полудуплексный MDI/ MDI-X самоадаптация |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Оптический модуль по умолчанию-одномодовое двойное волокно 20 км, порт SC |
|
Оптический кабель/расстояние |
Мульти-Режим: 850 нм/0-550М, 1310нм/0-2 км, СIngle-Режим: 1310 нм/0-40Км, 1550нм/0-120Км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX,IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
1.0Гбит/с (нетН-Блокировка) |
|
Экспедирование Скорость @ 64 байт |
0,45 Мпс |
|
МАК |
1К |
|
Буферная память |
512 К |
|
Джамбо рамка |
2048 байт |
|
Светодиодный индикатор |
Мощность: PWR (зеленый), Сеть: Ссылка (Желтый), Порт волокна: 3 (ГРин) |
|
Электропитание |
|
|
Потребляемая мощность |
В режиме ожидания <3 Вт, полная нагрузка <5 Вт |
|
Входное напряжение/интерфейс |
DC12-48V,Промышленный терминал 3P и разъем питания постоянного тока, поддержка защиты от обратного хода |
|
Электропитание |
Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/Влажность |
-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Хранение ТEmp/Влажность |
-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
98*88*30 мм |
|
Вес нетто/брутто |
0,25Кг/0,35Кг |
|
Установка |
Настольный компьютер, 35 мм DINРAil |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
