Гигабитный 10-портовый промышленный Ethernet-коммутатор

Модель： ONV-IPS3108F

Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 2 оптоволоконными портами SFP восходящего соединения 1000M и 8 портами RJ45. 10/100/1000M. Он может поддерживать резервный вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS3108ФЯвляется AГПромышленный коммутатор Ethernet igabit, независимо разработанный ONV. Он имеет8* Порты RJ45 10/100/1000M и 2 оптоволоконных порта SFP восходящей линии связи 1000M. Каждый порт может поддерживать пересылку на полной линейной скорости.

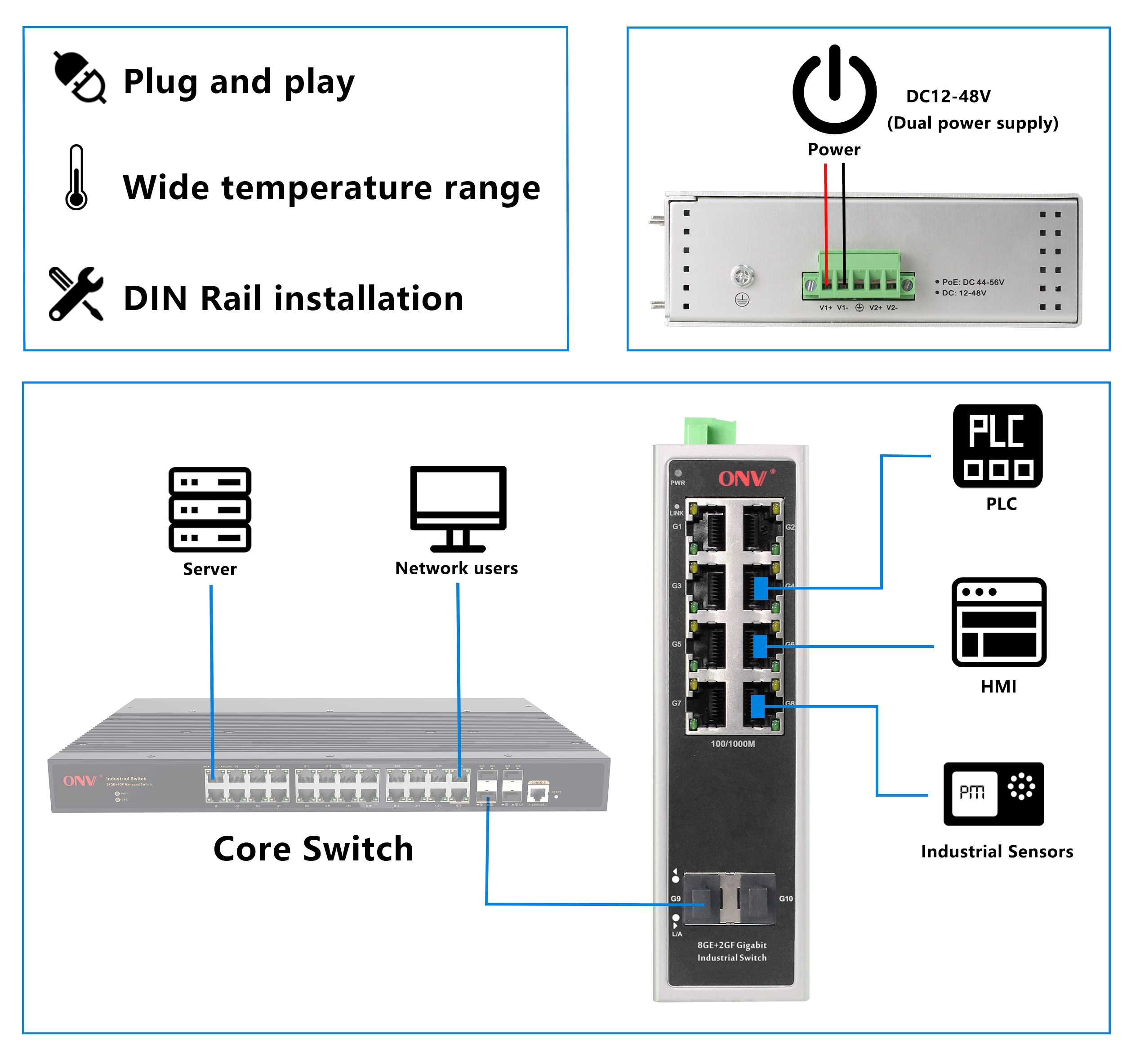

ONV-IPS3108ФИмеет превосходную приспособляемостьь окружающей среды промышленного поля (механическую стабильность, приспособляемостьь климата, приспособляемостьь электромагнитной окружающей среды, етк.). Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.

◇Поддержка гигабитRJ45Порт и SFPВолокноПорт для удовлетворения сетевых требований различных сценариев.

Стабильно и надежно

◇ССС,CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства через светодиодный индикатор PWR.ИЛинк.

◇Низкое энергопотребление,AКорпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

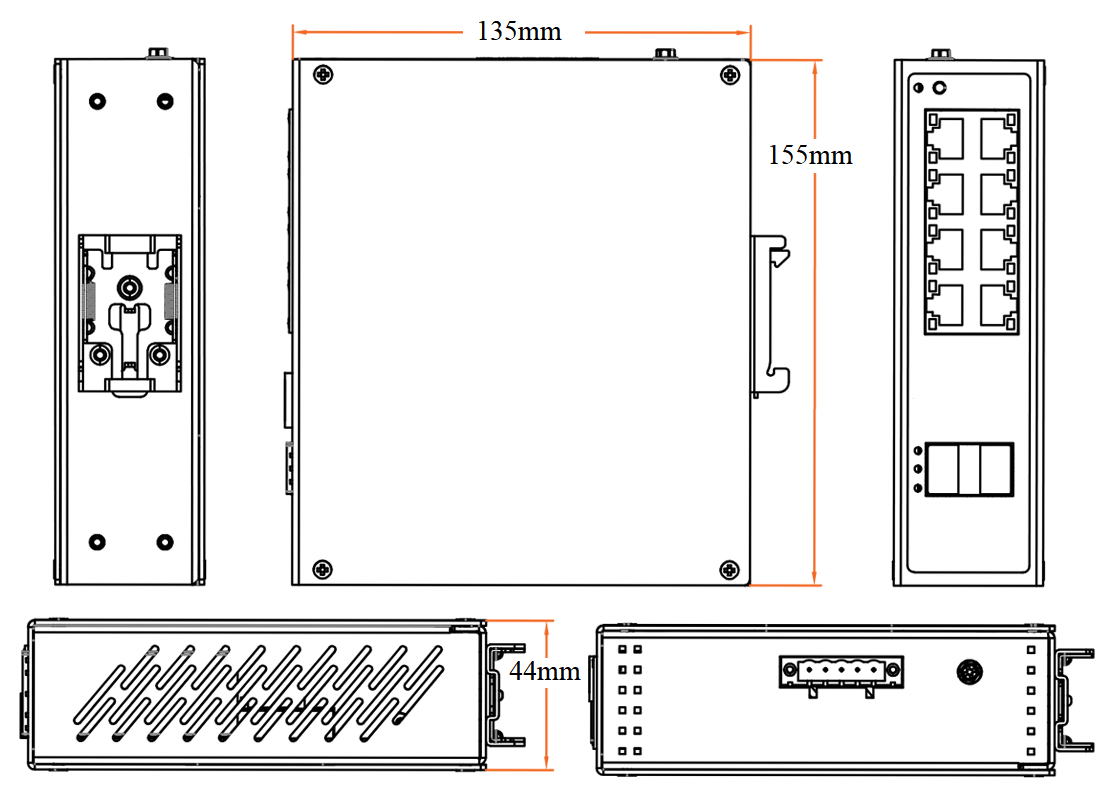

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS3108F	Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 21000 мВосходящийОптоволоконные порты SFP и8 Порты RJ45. 10/100/1000M. Он может поддерживать избыточноеПостоянный токВход питания и DINРМонтаж ail.	24 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовыйГПромышленный коммутатор Ethernet IGABit	1	СET
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 гОптическийМодуль	2630-Г	Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC, поддержка функции DDM и горячего подключения.	ПК
	2632-G	Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1310nm/1,25GRX1550 нм, дальность передачи: 20 км, Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км, Интерфейс LC, поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1310nm/1,25GRX1550 нм, дальность передачи: 20 км, Интерфейс SC, поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный модуль SFP оптически, одномодовое одиночное волокно TX1550nm 1,25G/RX1310нм, дальность передачи: 20 км, Интерфейс SC, поддерживает функцию DDM и горячее подключение.	ПК

ИСТОЧНИК ПИТАНИЯ

Продукт

Модель

Описание

Единица

24W DIN-рейка промышленного питания

GWS-DP24-12

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC12V, 2.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

24W DIN-рейка промышленного питания

GWS-DP24-24

DIN-рейка 24 Вт единый комплект выходного источника питания

Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A

Выходное напряжение: DC24V, 1.0A

Рабочая температура: от-40 ℃ до + 70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS3108F
Характеристики интерфейса
Фиксированный порт	8 портов * 10/100/1000Base-T RJ45 (данные) 2 * 1000Base-X uplink SFP оптоволоконные порты (данные) 2НаборыV +, V-резервное питание постоянного токаПорт(5Терминал П Феникса)
Порт Ethernet	Порт 1-8БанкаПоддержка 10/100/1000Base-T(Х)Автоматическое определение, полный/ Полудуплексный МДИ/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метровС)
Порт оптического волокна	Гигабитный оптоволоконный интерфейс, по умолчанию не включает оптический модуль (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	20 Гбит/с (без блокировки)
Экспедирование Скорость @ 64 байт	14,88 Мбит/с
МАК	2К
Буферная память	2М
Джамбо рамка	9,2 К
Светодиодный индикатор	Мощность: PWR (ГРин),Сеть: Ссылка G1-G8(YНижний),ВолокноРOrt: Г9-Г10(ГРин)
Электропитание
Потребляемая мощность	В режиме ожидания <8 Вт, полная нагрузка <15 Вт
Входное напряжение/интерфейс	DC12-48V, 5ППромышленный терминал феникса, защита от обратного хода.
Электропитание	Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания
Физический параметр
Операция TEmp/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение ТEmp/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	15513544 мм
Вес нетто/брутто	0.6Кг/0.8Кг
Установка	Настольный компьютер, 35 мм DINРAil
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
