ОБЗОР
ONV-IPS3021F-SFPЯвляется AГПромышленный коммутатор Ethernet IGABitНезависимая разработка ONV. Он имеет 1*10/100/1000Base-T адаптивный порт RJ45 и 1 * 1000Base-XВосходящийПорт волокна СФП. Каждый порт может поддерживать пересылку на полной линейной скорости.
ONV-IPS3021F-SFPИмеет превосходную приспособляемостьь окружающей среды промышленного поля (механическую стабильность, приспособляемостьь климата, приспособляемостьь электромагнитной окружающей среды, етк.).Он подходит для промышленных сцен, таких как интеллектуальный транспорт, железнодорожный транзит, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, чтобы сформировать экономичную, стабильную и надежную сеть связи. Неуправляемый режим, подключи и работай, без конфигурации, прост в использовании.
ОСОБЕННОСТЬ
Гигабитный доступ
◇Поддержка неблокирующей пересылки на скорости проводов.
◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.

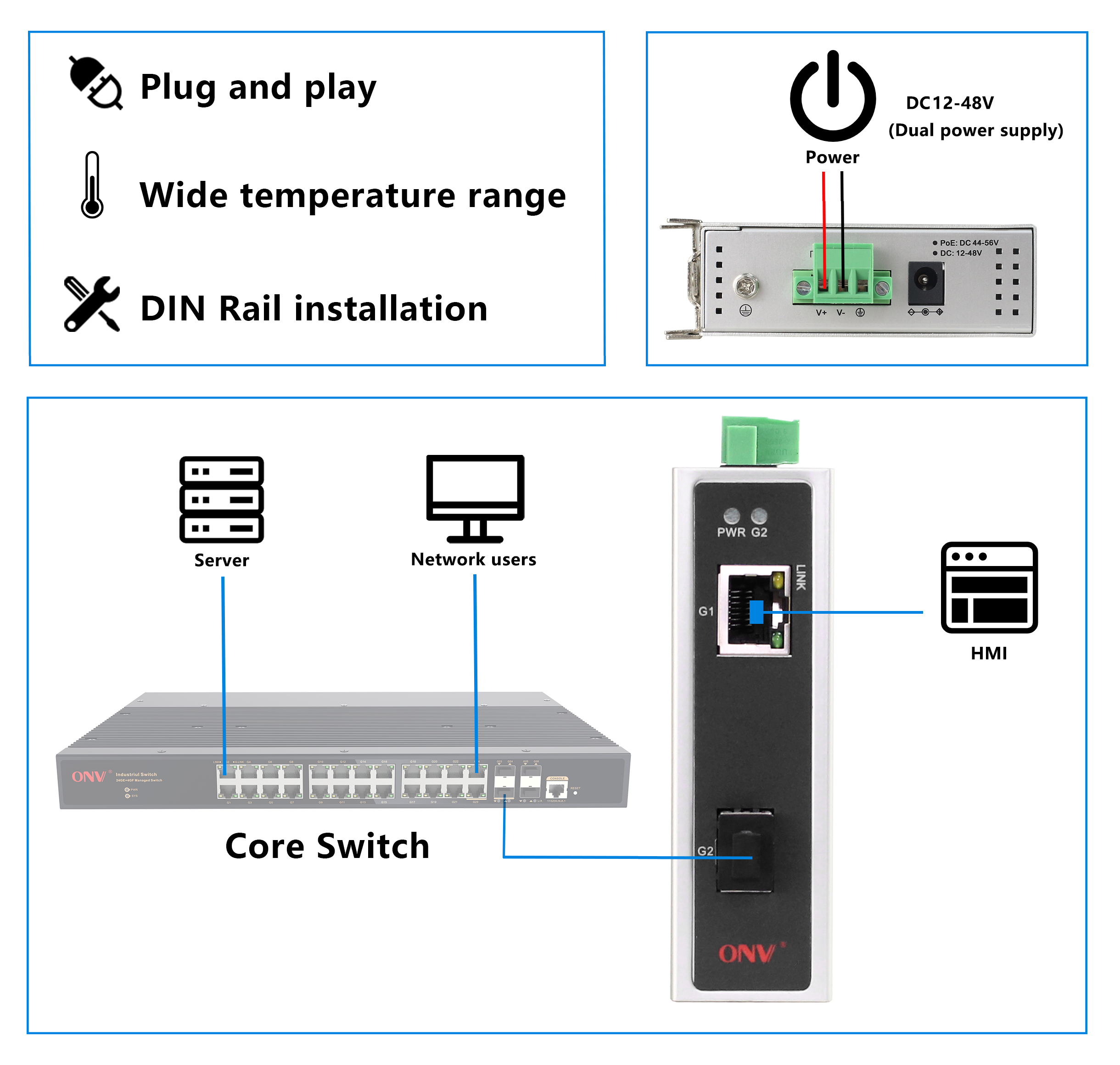

◇Поддержка гигабитПорт RJ45 и восходящая связьСФПКомбинация оптоволоконных портов для удовлетворения сетевых потребностей в различных сценариях.
Стабильно и надежно
◇CCC, CE, FCC, RoHS.

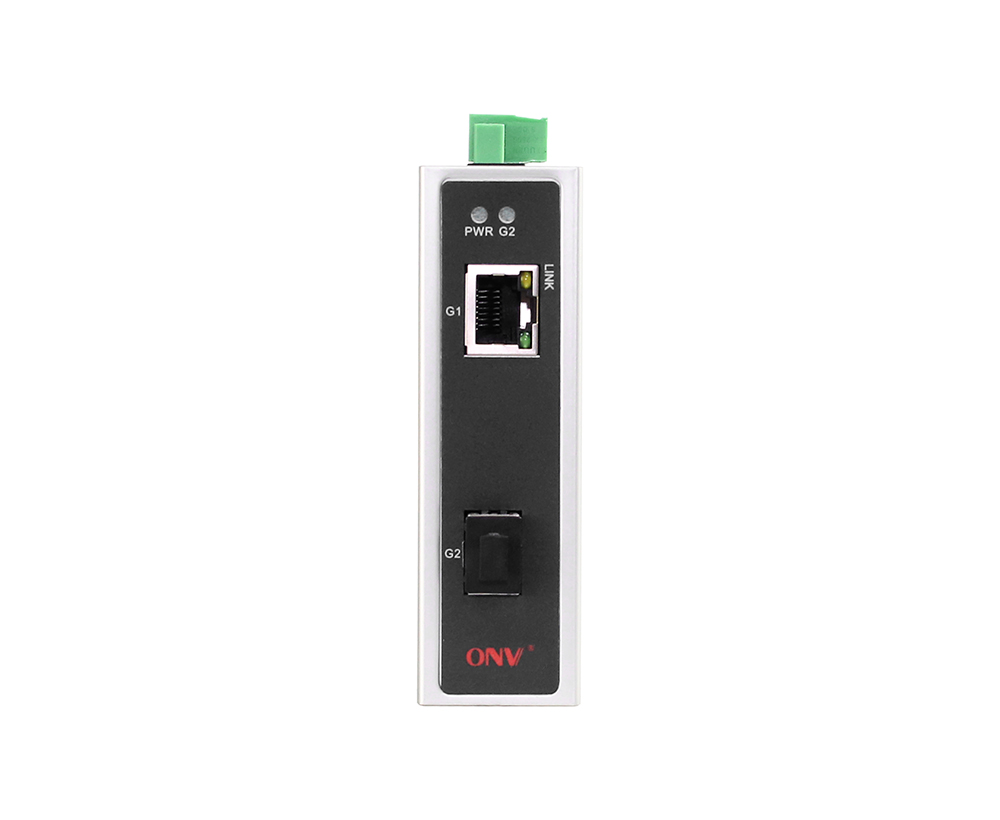

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR и Link.
◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

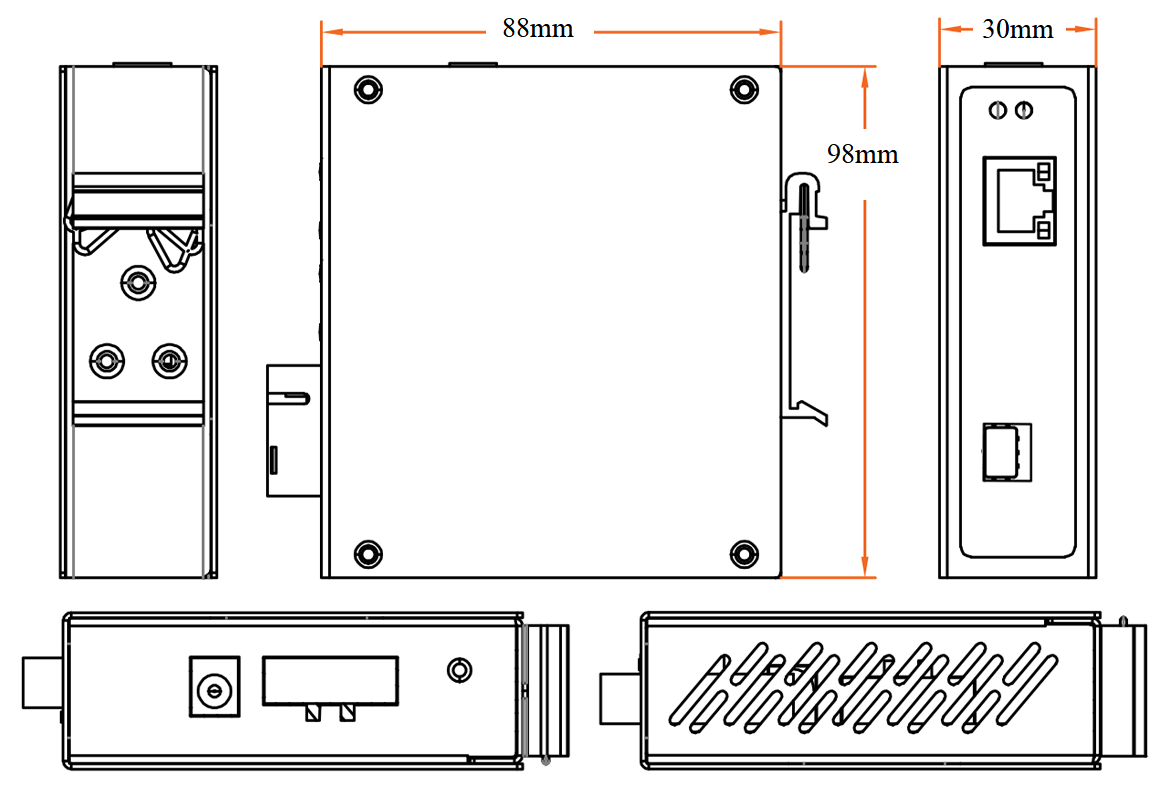

РАЗМЕРЫ
ИНФОРМАЦИЯ ЗАКАЗА
|
Модель |
Описание |
Рекомендуемый источник питания |
|
ONV-IPS3021F-SFP |
Неуправляемый промышленный переключатель волокна локальных сетей с портом 1*10/100/1000M RJ45 и 1*1000MВосходящийПорт волокна СФП. Он может поддерживать двойной вход питания постоянного тока иДинРМонтаж ail. |
24 Вт |
|
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать. |
||
СПИСОК УПАКОВКИ
|
Список упаковки |
Содержание |
Кты |
Единица |
|
2-портовыйГПромышленный коммутатор Ethernet IGABit |
1 |
СET |
|
|
Руководство пользователя |
1 |
ПК |
|
|
Гарантийный талон и сертификат соответствия |
1 |
ПК |
ОПТИЧЕСКИЙ МОДУЛЬ
|
Продукт |
Модель |
Описание |
Единица |
|
1,25 гОптическийМодуль |
2630-Г |
Промышленный оптический модуль, многорежимное двойное волокно 1,25G 850 нм, расстояние передачи: 550 м,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
2632-G |
Промышленный оптический модуль, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-Т-Г |
Промышленный оптический модуль, одномодовый одноволоконный TX1310 нм 1,25 г/RX1550 нм, дальность передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-Г |
Промышленный оптический модуль, одномодовый одноволоконный TX1550 нм 1,25 г/RX1310нм, дальность передачи: 20 км,Интерфейс LC, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2612-T-G-SC |
Промышленный оптический модуль, одномодовый одноволоконный TX1310 нм 1,25 г/RX1550 нм, дальность передачи: 20 км, СИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
|
|
2613-Р-Г-СК |
Промышленный оптический модуль, одномодовый одноволоконный TX1550 нм 1,25 г/RX1310нм, дальность передачи: 20 км, СИнтерфейс C, поддерживает функцию DDM и горячее подключение. |
ПК |
ИСТОЧНИК ПИТАНИЯ
|
Продукт |
Модель |
Описание |
Единица |
|
24W DIN-рейка промышленного питания |
GWS-DP24-12 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC12V, 2.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
|
24W DIN-рейка промышленного питания |
GWS-DP24-24 |
DIN-рейка 24 Вт единый комплект выходного источника питания Входное напряжение: AC100V ~ 240V 50-60H, 0,35 A Выходное напряжение: DC24V, 1.0A Рабочая температура: от-40 ℃ до + 70 ℃ |
ПК |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
ONV-IPS3021F-SFP |
|
Характеристики интерфейса |
|
|
Фиксированный порт |
1 порт 10/100/1000Base-T RJ45 (данные) 1 * 1000Base-X uplink SFP оптоволоконный порт (данные) |
|
Порт Ethernet |
Порт 1Может поддерживать10/100/1000Басе-Т (кс) автоматическ-воспринимать, вполне/ Полудуплексный МДИ/ MDI-X самоадаптация |
|
Передача витой пары |
10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) |
|
Порт оптического волокна |
Гигабитный оптоволоконный интерфейс, по умолчанию не включает оптический модуль (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК) |
|
Оптический кабель/расстояние |
Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км |
|
Параметр чипа |
|
|
Сетевой протокол |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Режим переадресовки |
Хранить и пересылать (Полная скорость провода) |
|
Коммутационная способность |
12 Гбит/с(Не блокирующий) |
|
Экспедирование Скорость @ 64 байт |
2,98Мппс |
|
МАК |
2 К |
|
Буферная память |
2 м |
|
Джамбо рамка |
9216 байт |
|
Светодиодный индикатор |
Мощность: PWR (зеленый), Сеть: Link (желтый), Порт волокна: G2 (Зеленый) |
|
Электропитание |
|
|
Потребляемая мощность |
В режиме ожидания <3 Вт, полная нагрузка <5 Вт |
|
Входное напряжение/интерфейс |
DC12-48V,Промышленный терминал 3P и разъем питания постоянного тока, поддержка защиты от обратного хода |
|
Электропитание |
Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания |
|
Физический параметр |
|
|
Операция TEmp/Влажность |
-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации |
|
Хранение ТEmp/Влажность |
-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации |
|
Размер (Д * Ш * В) |
98*88*30 мм |
|
Вес нетто/брутто |
0,25 кг/0,35 кг |
|
Установка |

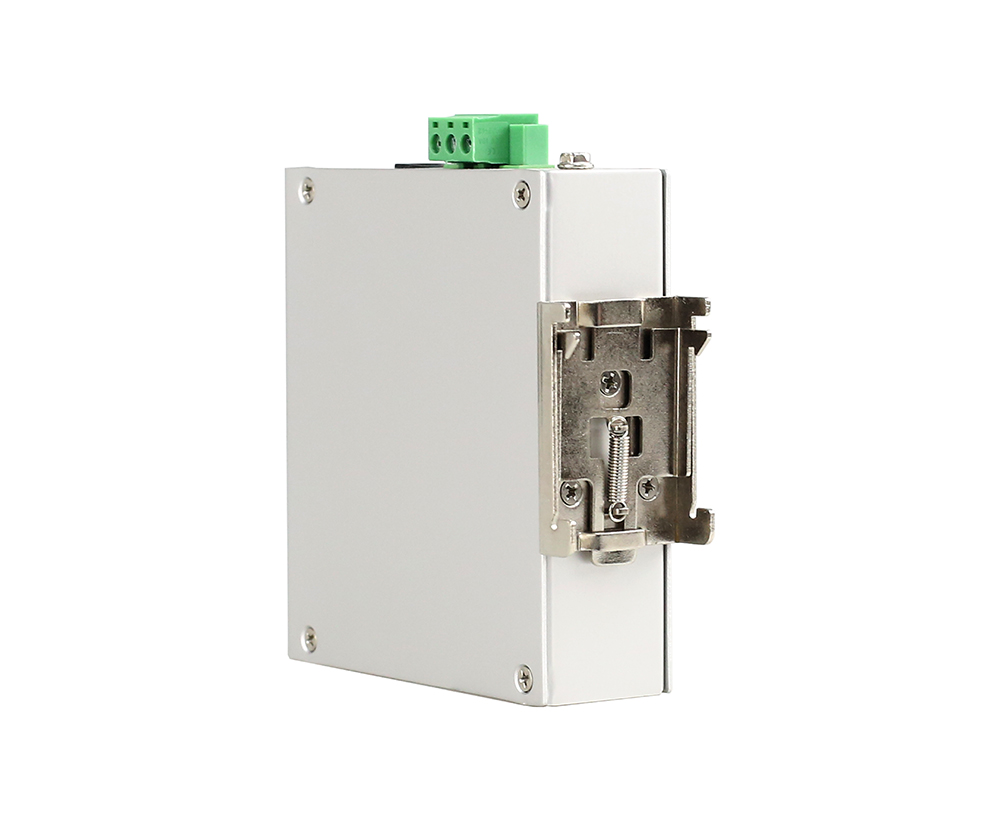

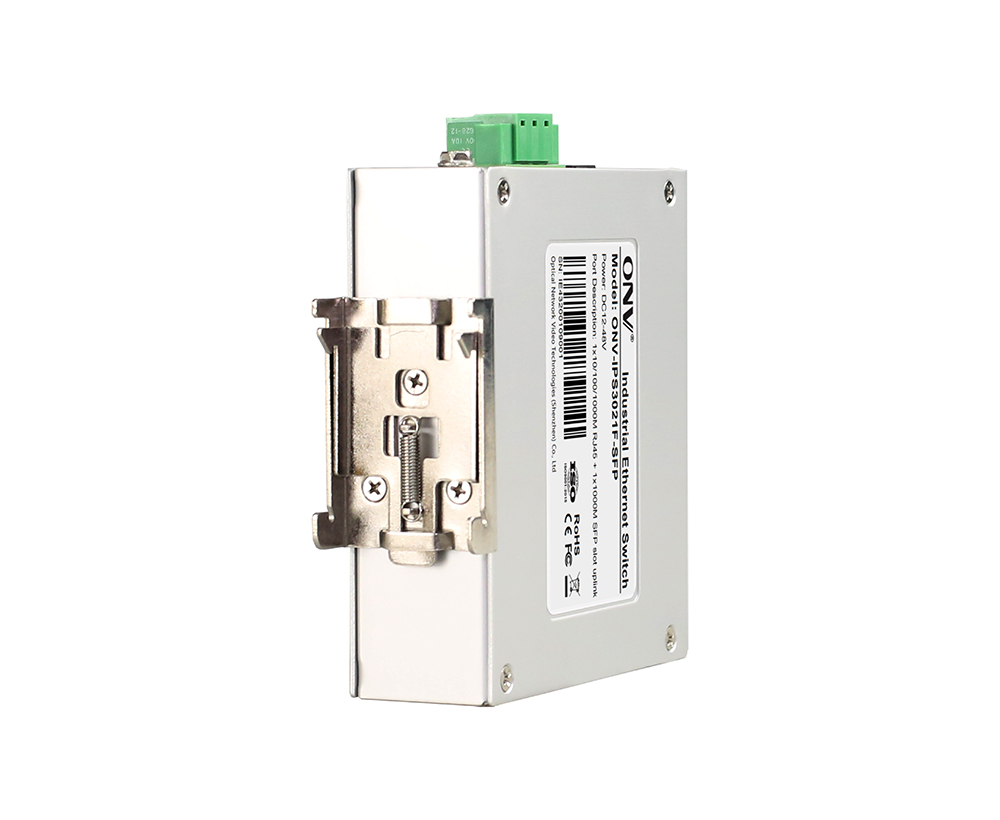

Рабочий стол, DIN-рейка 35 мм |
|
Сертификация & Гарантия |
|
|
Молниезащита |
Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (затушеванные колебания): 30 А/м 1 МГц IEC61000-4-12/18 (ударная волна): CM2.5kV, DM1kV IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, кабель для передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ |
|
Механические свойства |
IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов) |
|
Сертификация |
Знак CE, реклама, CE/LVD EN62368-1, FCC Часть 15, класс A, RoHS |
|
Гарантия |
5 лет, пожизненное обслуживание. |
