Гигабитный 10-портовый простой в управлении промышленный коммутатор Ethernet

Модель： ONV-IPS5108FM

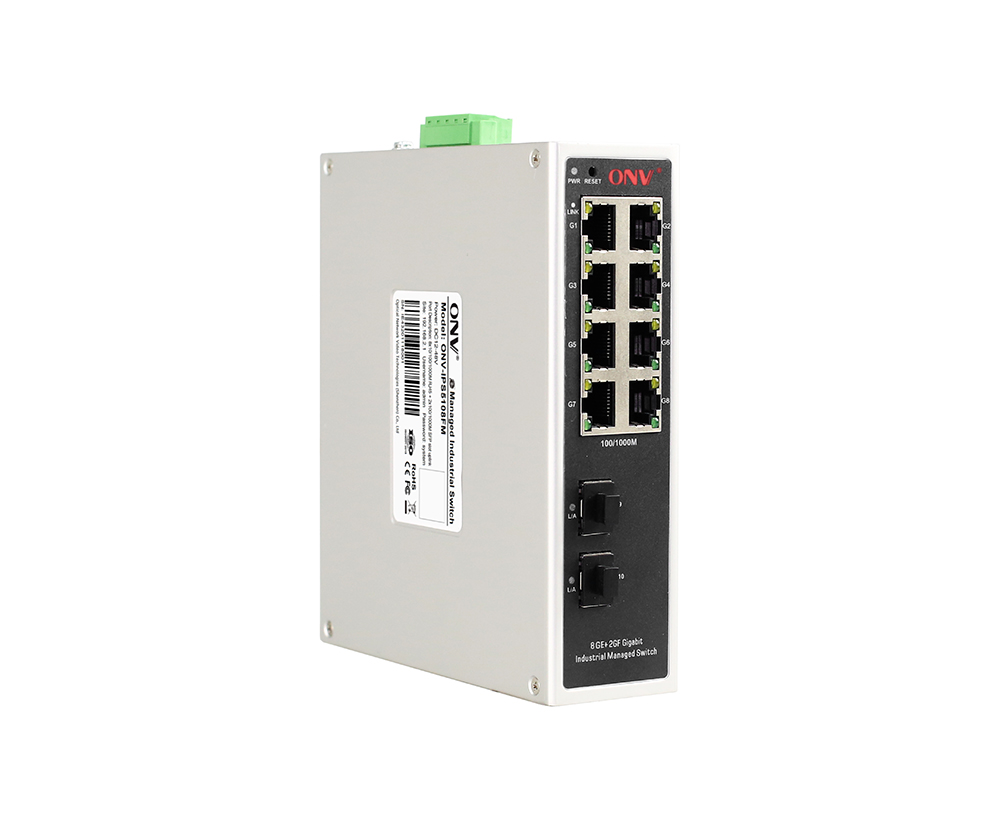

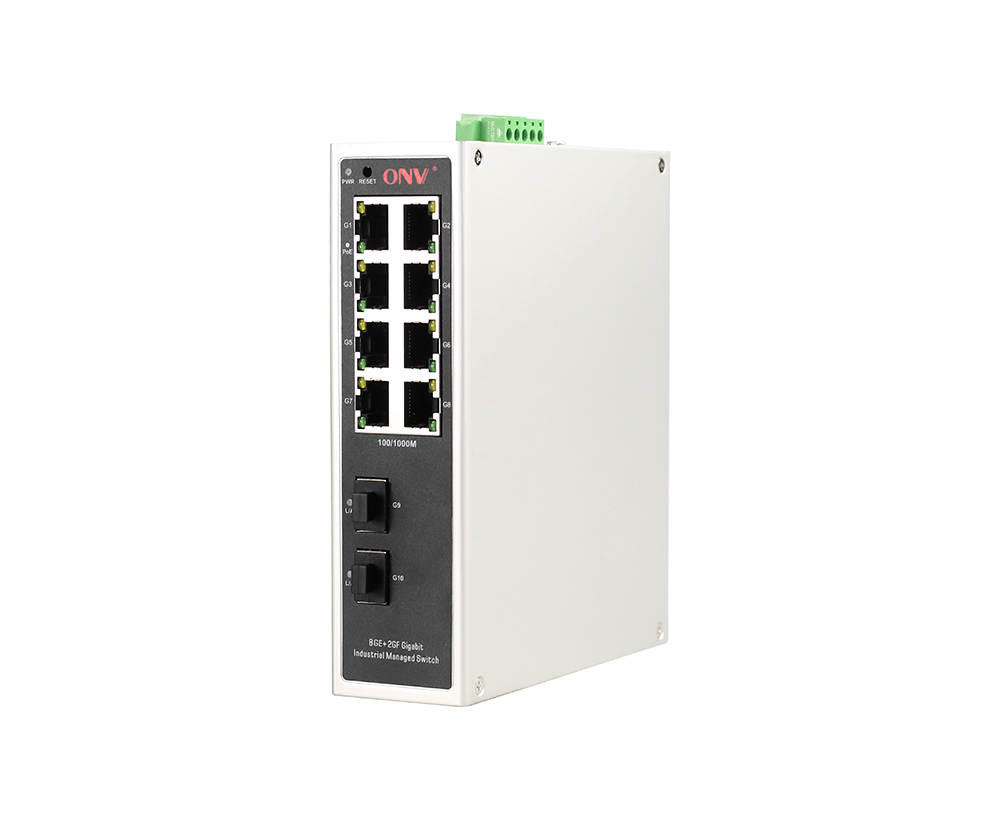

Простой в управлении промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/1000M и 2 оптоволоконными портами SFP восходящего соединения 100/1000M. Он может поддерживать двойной вход питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-IPS5108FM-это промышленный оптоволоконный коммутатор Ethernet с гигабитным управлением, независимо разработанный ONV. Он имеет 8 портов RJ45 10/100/1000Base-T адаптивных и 2 оптоволоконных порта SFP uplink 100/1000Base-X. Каждый порт может поддерживать пересылку на проводной скорости.

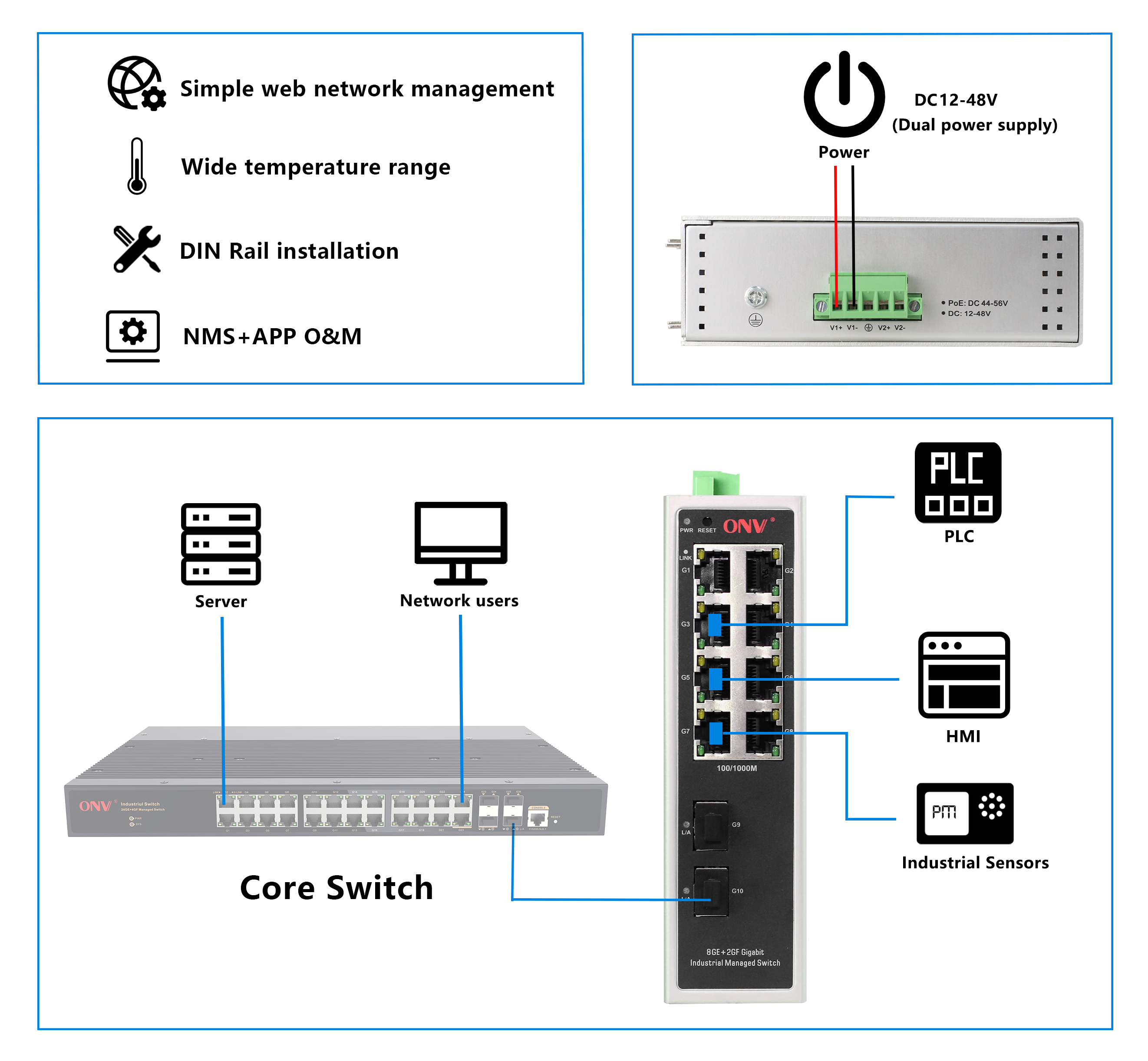

ONV-IPS5108FMМожет поддерживать веб-управление,Платформа облака управления ONV-NMS и мобильное управление деятельностью и обслуживанием ПРИЛОЖЕНИЯ, которое могут осуществить функции как управление топологией сети безопасностью, агрегация связи, управление портом, порт зеркально отражая, и удаленная эксплуатация и обслуживание. Переключатель имеет высокую надежность, простоту установки и обслуживания, функцию быстрого переключения и несколько портов доступа, которые подходят для доступа к устройствам локальной сети различного масштаба. Он подходит для интеллектуального транспорта, железнодорожного транспорта, электроэнергетики, горнодобывающей промышленности, нефти, судоходства, строительства экологически чистой энергии в металлургии и других промышленных сценариев для создания экономичной, эффективной, стабильной и надежной сети связи.

ОСОБЕННОСТЬ

Гигабитный доступ

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основе обратного давления.

◇Поддержка гигабитRJ45Порт и SFPВолокноКомбинация портов, которая позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Экстремальная оптимизация, минималистское приложение

◇Сигнализация неисправности в реальном времени и местоположение неисправности.

◇Удаленное обновление, удаленный перезапуск и сброс к заводским настройкам.

◇Локальная платформа, облачная платформа и управление эксплуатацией и техническим обслуживанием мобильных приложений.

◇Визуальное управление топологией сети, разделение VLAN, управление портами и управление коммутационной емкостью.

◇Практические функции сетевого управления сохраняются в соответствии с отраслевыми требованиями к применению, а развертывание сети и централизованная эксплуатация и техническое обслуживание могут быть быстро реализованы через платформу эксплуатации и технического обслуживания.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

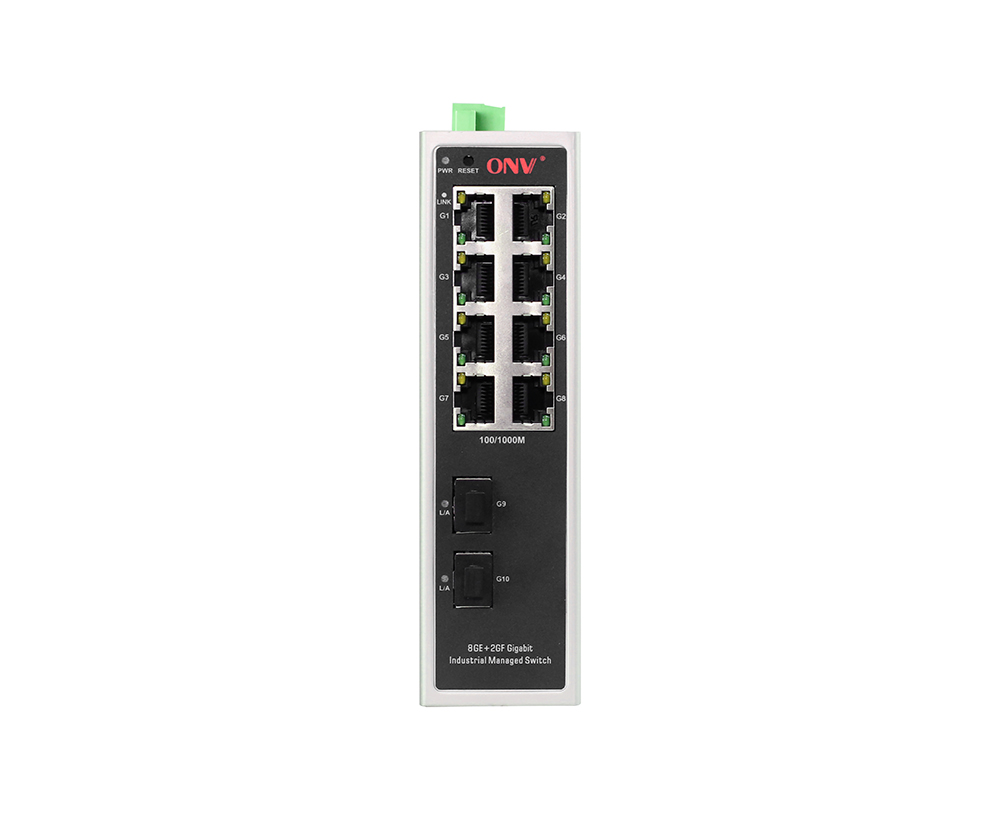

◇Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR, Link и L/A.

◇Низкое энергопотребление, корпус из алюминиевого сплава и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

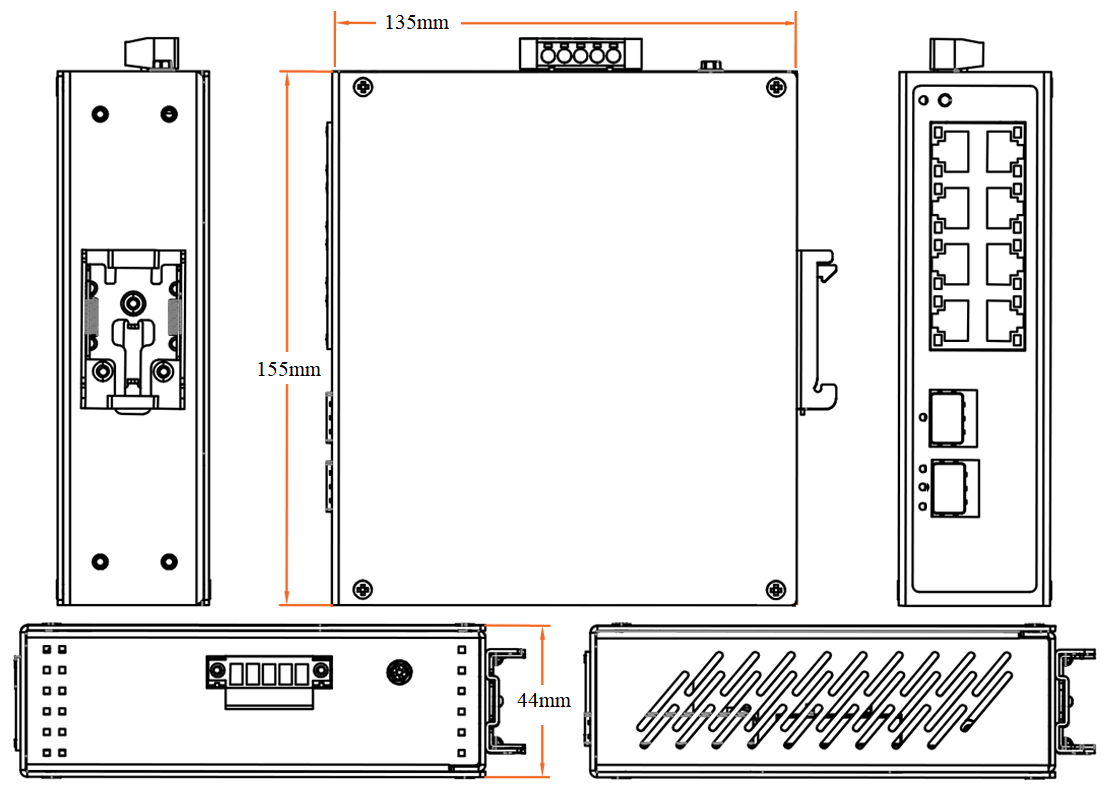

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS5108FM	ЕASYУправляемый оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/1000M и 2 портами 100/1000MВосходящийСФПВолокноПорты. Он может поддерживать двойной вход питания постоянного тока и DINРМонтаж ail.	24 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	10-портовый гигабитный EASYУправляемый промышленныйEthernetПереключатель	1	Набор
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г Оптический Модуль	2630-Г	Промышленный оптический модуль, многорежимное двойное волокно 1,25G 850 нм, расстояние передачи: 550 м,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632-G	Промышленный оптический модуль, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-Г	Промышленный оптический модуль, одномодовый одноволоконный TX1310 нм 1,25 г/RX1550 нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-Г	Промышленный оптический модуль, одномодовый одноволоконный TX1550 нм 1,25 г/RX1310нм, дальность передачи: 20 км,Интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-T-SC-G	Промышленный оптический модуль, одномодовый одноволоконный TX1310 нм 1,25 г/RX1550 нм, дальность передачи: 20 км,Интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-R-SC-G	Промышленный оптический модуль, одномодовый одноволоконный TX1550 нм 1,25 г/RX1310нм, дальность передачи: 20 км,Интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК

ПНАШНИЙ ИСТОЧНИК

Продукт

Модель

Описание

Единица

24W DIN рейку промышленного питания

ТРУ-ДП24− 12

ДINRail 24W единый комплект выходного источника питания

Входное напряжение:AC100V ~ 240V 50-60H,0,35 А

Выходное напряжение:Постоянный ток12V, 2,0А

Рабочая температура:-40 ℃Для70 ℃

ПК

24W DIN-рейка промышленного питания

ТРУ-DP24-24

ДINRail 24W единый комплект выходного источника питания

Входное напряжение:AC100V ~ 240V 50-60H,0,35 А

Выходное напряжение:24 В постоянного тока,1. 0А

Рабочая температура:-40 ℃Для70 ℃

ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS5108FM
Характеристики интерфейса
Фиксированный порт	8 портов * 10/100/1000Base-T RJ45 (данные) 2 порта SFP восходящего соединения 100/1000Base-X (данные) 2 комплекта V , V-резервный порт питания постоянного тока (промышленный терминал феникса 5P)
Порт Ethernet	Порт 1-8БанкаПоддержка 10/100/1000Base-T(Х)Авто-зондирования,FUll/ Полудуплексный МДИ/ MDI-X самоадаптация
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метровС) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метровС) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метровС)
Порт оптического волокна	Интерфейс стекловолокна гигабита, по умолчанию отсутствие включенного оптически модуля (опционный одномодовый/многорежимный, одиночный модуль волокна/двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км.
Параметр чипа
Тип управления сетью	L2 (веб-управление, управление платформой)
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	20 Гбит/с (без блокировки)
Экспедирование Скорость @ 64 байт	14,88 Мбит/с
МАК	2К
Буферная память	2 м
Джамбо рамка	9,2 К
Светодиодный индикатор	Мощность:Pwr(Зеленый), сеть: связь (желтый), порт волокна: L/A (зеленый)
СброситьСВедьма	Нажмите и удерживайте 6 секунд, а затем отпустите, чтобы восстановить заводские настройки. Дважды кратковременно нажмите (интервал в 1 секунду), чтобы переключиться наООНУправлениеДСостояние
Электропитание
Потребляемая мощность	В режиме ожидания <8 Вт, полная нагрузка <15 Вт
Входное напряжение/интерфейс	DC12-48V, 5P промышленный терминал Phoenix,Поддерживает защиту от обратного хода.
Электропитание	Нет, необязательно12 В/24 Вт или 24 В/24 Вт промышленный источник питания
Физический параметр
Операция Темп/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Температура/влажность хранения	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	15513544 мм
Вес нетто/брутто	0,6 кг/0.8Кг

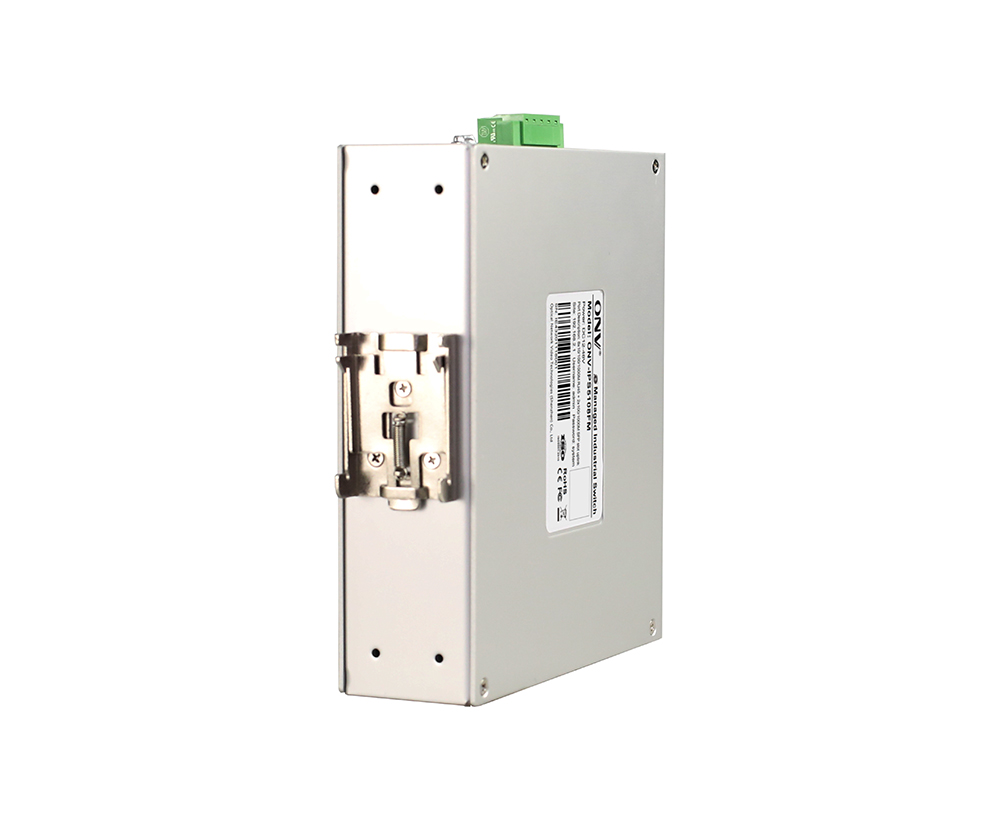

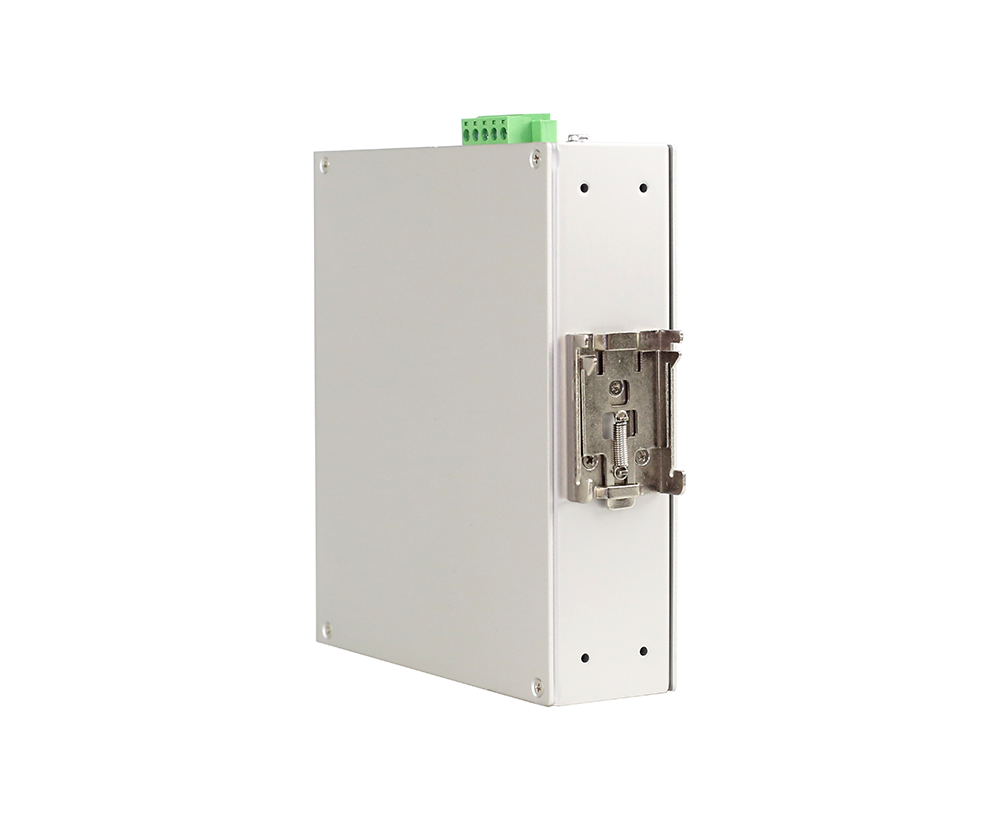

Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс A IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле):1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, маркировка CE, реклама, CE/LVD EN62368-1, FCC Part 15, класс A, RoHS
Гарантия	5 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Отображение состояния порта, статистика трафика порта Дуплекс порта/конфигурация скорости переговоров EEE Энергосберегающая и зеленая функция Ethernet Конфигурация управления потоком IEEE802.3x (полный дуплекс)
Vlan	Конфигурация VLAN IEEE802.1Q на базе портов (4K)
Агрегация портов	Статическая агрегация
Защита петли	Функция защиты петли
Многоадресный	IGMP Snooping v1/v2, макс. 256 многоадресных групп
Зеркальное отображение портов	Двунаправленное зеркалирование данных на основе порта
QoS	Diff-Serv QoS, 8 * Очереди вывода каждого порта, сопоставление приоритетов 802,1 p/DSCP,Знак приоритета/Замечание
Безопасность	Управление штормом вещания, изоляция порта, ограничение скорости порта
DHCP	DHCP Снупинг
Управление	ОНВ-Управление облачной платформой NMS Управление эксплуатацией и техническим обслуживанием мобильного приложения Восстановление одним ключом, Диагностика кабеля, Управление веб-сайтом (https)
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, браузер Google Chrome V42 или выше, кабели Ethernet категории 5 и выше TCP/IP, сетевой адаптер и сетевые операционные системы (такие как Microsoft Windows, Linux или Mac OS X) устанавливаются на каждый компьютер в сети с кабелями Ethernet категории 5 и выше.
