9-портовый промышленный Ethernet-коммутатор 2,5G

Модель： ONV-IPS57008F

Неуправляемый промышленный оптоволоконный коммутатор Ethernet с 8 портами RJ45 10/100/1000/2500M и оптоволоконным портом SFP uplink 1*1/2,5/10G. Он может поддерживать двойной вход источника питания постоянного тока и монтаж на DIN-рейку.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

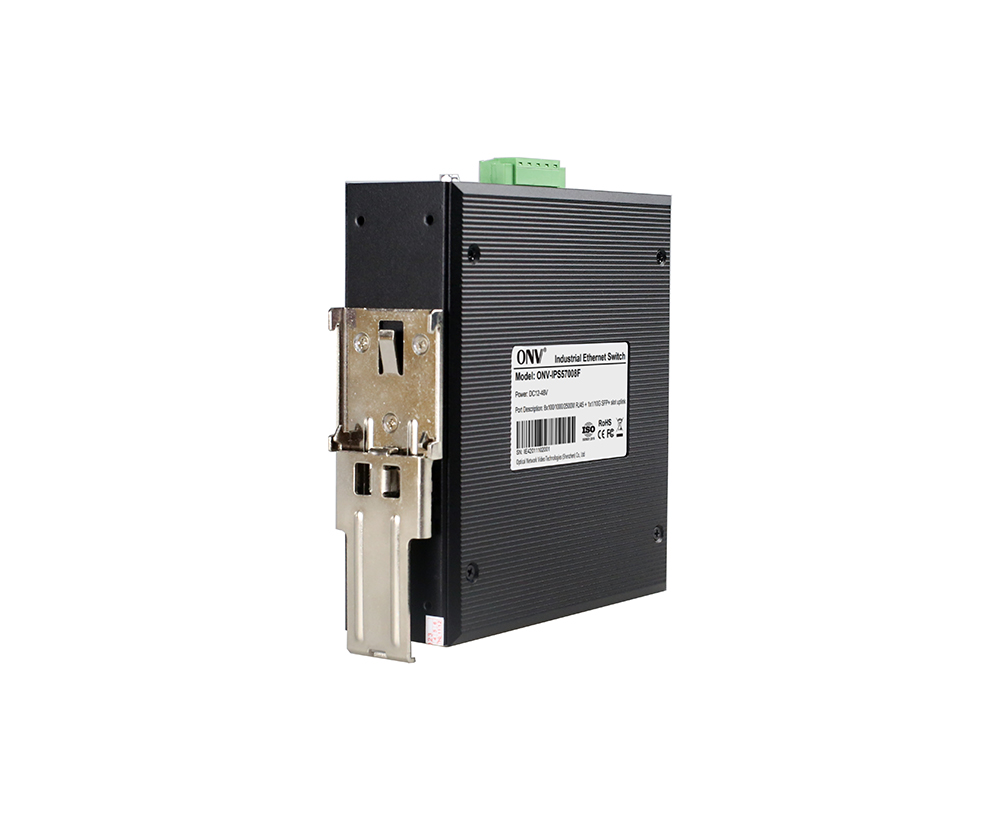

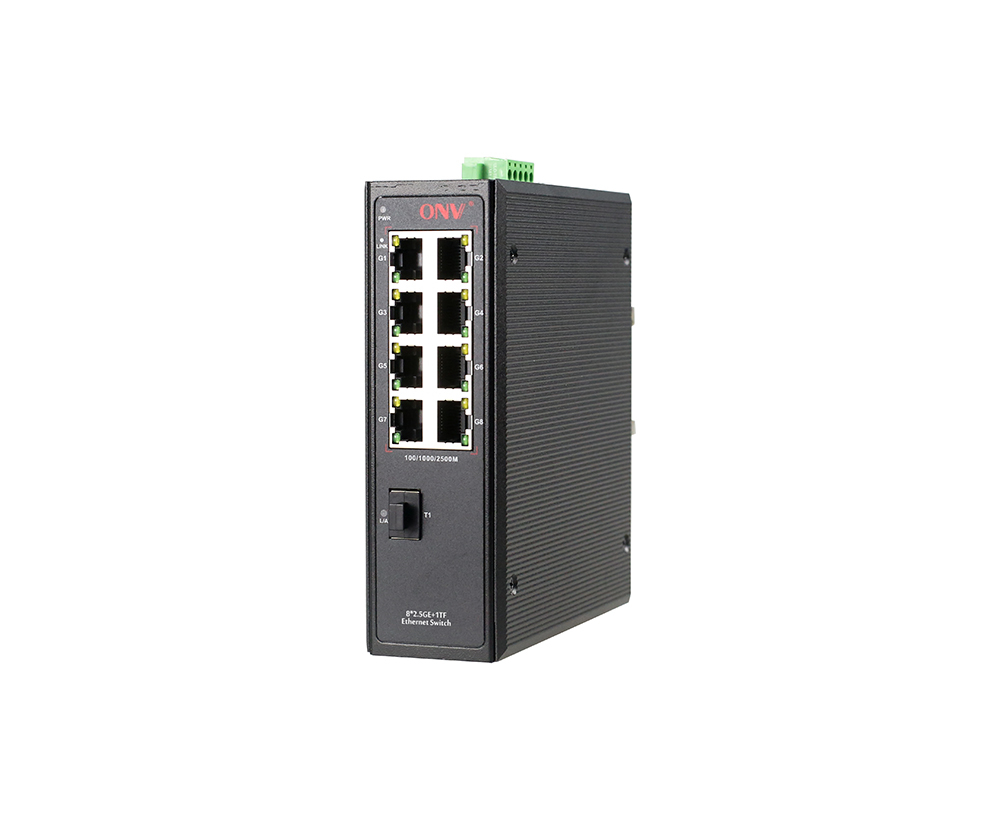

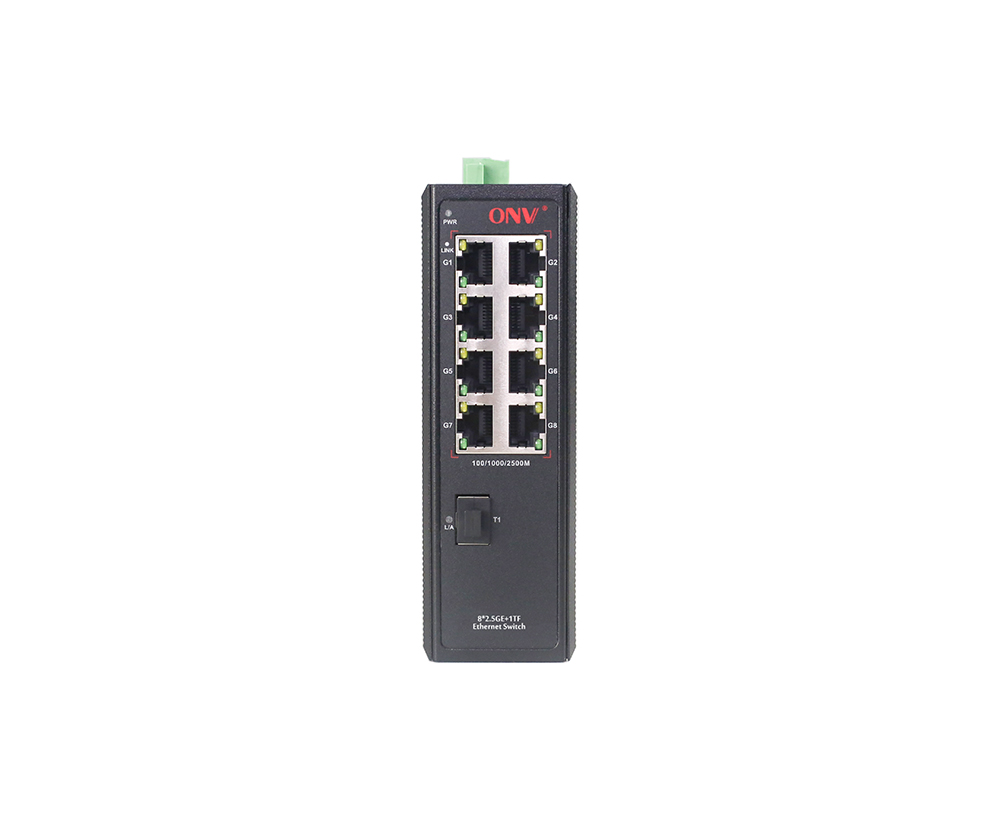

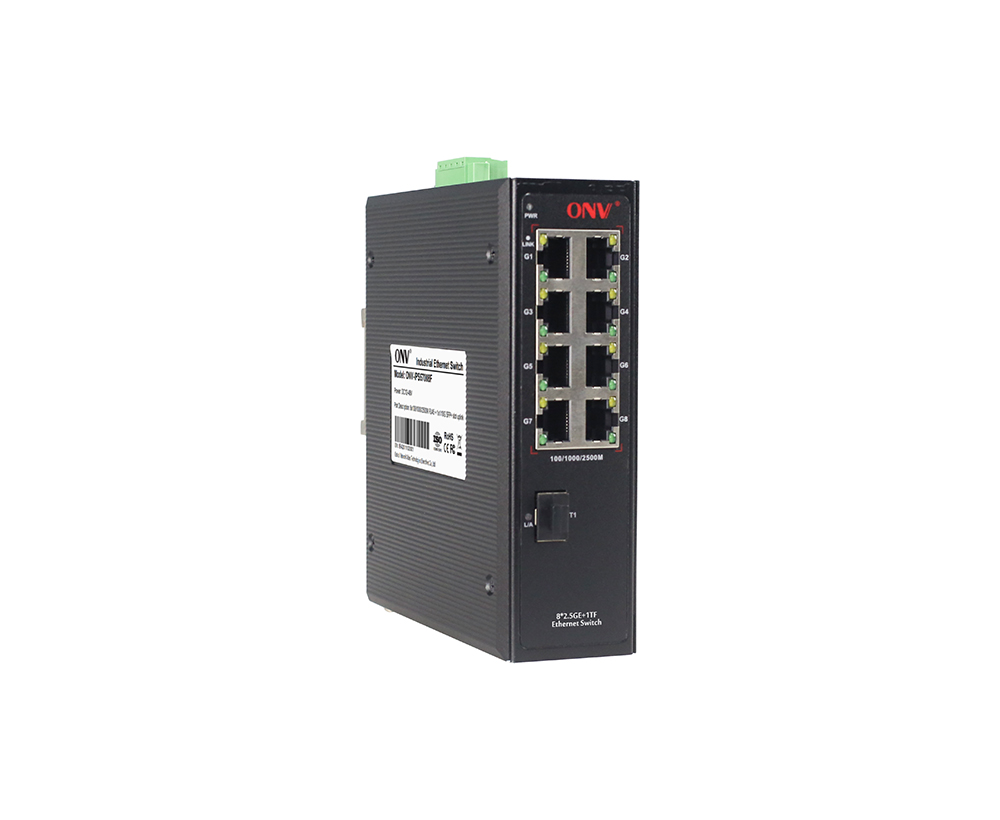

ONV-IPS57008F-это промышленный коммутатор Ethernet 2,5G, независимо разработанный ONV. Оно имеет 8 портов РДЖ 45*10/100/1000/2500Басе-Т приспособительных и порт волокна 1*1/2,5/10Г уплинк СФП +. Каждый порт может поддерживать пересылку по линейной скорости.

ONV-IPS57008F следует дизайну и материалам промышленных изделий, оболочке из алюминиевого сплава для повышения эффективности рассеивания тепла и обладает отличной адаптируемостью к промышленным полевым условиям (включая механическую стабильность, адаптируемость к климатической среде, адаптируемость к электромагнитной среде и т. Д.). Низкое энергопотребление и отсутствие вентилятора. Он подходит для промышленных сценариев, таких как интеллектуальный транспорт, железнодорожный транспорт, энергетическая промышленность, горнодобывающая промышленность, нефть, судоходство, металлургия и строительство экологически чистой энергии, для создания экономичных, эффективных, стабильных и надежных сетей связи. Неуправляемая модель, подключи и работай, без конфигурации, проста и удобна в использовании.

ОСОБЕННОСТЬ

Доступ 2,5G, uplink 1/2,5/10G SFP + оптоволоконный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇Поддержка 2,5G RJ45Порт и комбинация порта 1/2,5/10Г СФП + волокна, которая позволяет потребители гибко построить сеть для того чтобы отвечать потребностямы различных сценариев.

Стабильно и надежно

◇ССС, СE, FCC,РоХС.

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR,Ссылка, И L/A.

◇Низкое энергопотребление, отсутствие вентилятора, корпус из алюминиевого сплава,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Рекомендуемый источник питания
ONV-IPS57008F	UnУправляемый промышленныйEthernetОптоволоконный переключатель с8* 10/100/1000/2500Порты M RJ45 и1* 1/2,5/10G восходящий SFP +ВолокноПорт. Это можетПоддержкаДвойной вход питания постоянного тока и монтаж на DIN-рейку.	24 В/24 Вт
Примечание:Оптический модуль и блок питания в комплект не входят, и их необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	9-портовый промышленный Ethernt-коммутатор 2,5G	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт

Модель

Описание

Единица

Оптический модуль 1,25G

2630-Г

Промышленный оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2632-G

Промышленный оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2612-Т-Г

Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1310nm/ RX1550nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2613-Р-Г

Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

2612-T-SC-G

Промышленный оптический модуль SFP, одномодовое волокно TX1310nm/ RX1550nm 1,25G, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.

ПК

2613-R-SC-G

Промышленный оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.

ПК

10G

Оптический модуль

6630-G

Промышленный оптический модуль SFP, многорежимное двойное волокно 850 нм 10G, расстояние передачи: 300 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

7832-G

Промышленный оптический модуль SFP, одномодовое двойное волокно 10G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

7832-33-G

Промышленный оптический модуль SFP, одномодовое одиночное волокно 10G TX1330nm/ RX1270nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.

ПК

7832-27-G

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-IPS57008F
Характеристики интерфейса
Фиксированный порт	11/2,5/10G восходящий оптоволоконный порт SFP (данные) 8 портов 10/100/1000/2500Base-T RJ45 (данные) 2 комплекта V , V-резервных портов питания постоянного тока (терминал 5P Phoenix)
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000/2500Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) 2500BASE-T: Cat6A или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)
Оптический кабель/расстояние	Многомодовый: 850 нм/0-500 м, 2,5/10 г/0-300 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae R 10GBase-SR/
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	60 Гбит/с
Скорость переадресовки @ 64 байт	44,6 Мпс
МАК	8 К
Буферная память	8,1 м
Джамбо рамка	12 К
Светодиодный индикатор	Мощность: PWR (зеленый), сеть: связь (желтый), порт волокна: L/A (зеленый)
Электропитание
Полная сила /Входное напряжение	10 Вт/DC12-48V
Потребляемая мощность	В режиме ожидания <3 Вт, полная нагрузка <10 Вт
INterface	DC12-48V, промышленный терминал Феникса 5П, защита от обратного хода поддержки.
ПOWERСУпплы	Нет, дополнительный промышленный источник питания 24 В/24 Вт
Физический параметр
Операция TEMP/Влажность	-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение TEMP/Влажность	-40 ~ + 85 ° C, 5% ~ 95% относительной влажности без конденсации
Размер (Д * Ш * В)	145134,547 мм
Вес нетто/брутто	0,8 кг/1,0 кг
Установка	Рабочий стол, DIN-рейка 35 мм
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP40 Молниезащита: 6KV 8/20us IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц) FCC, часть 15/CISPR22 (EN55022): класс B IEC61000-6-2 (Общий промышленный стандарт) IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3 с IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ
Механические свойства	IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	5 лет, пожизненное обслуживание.
