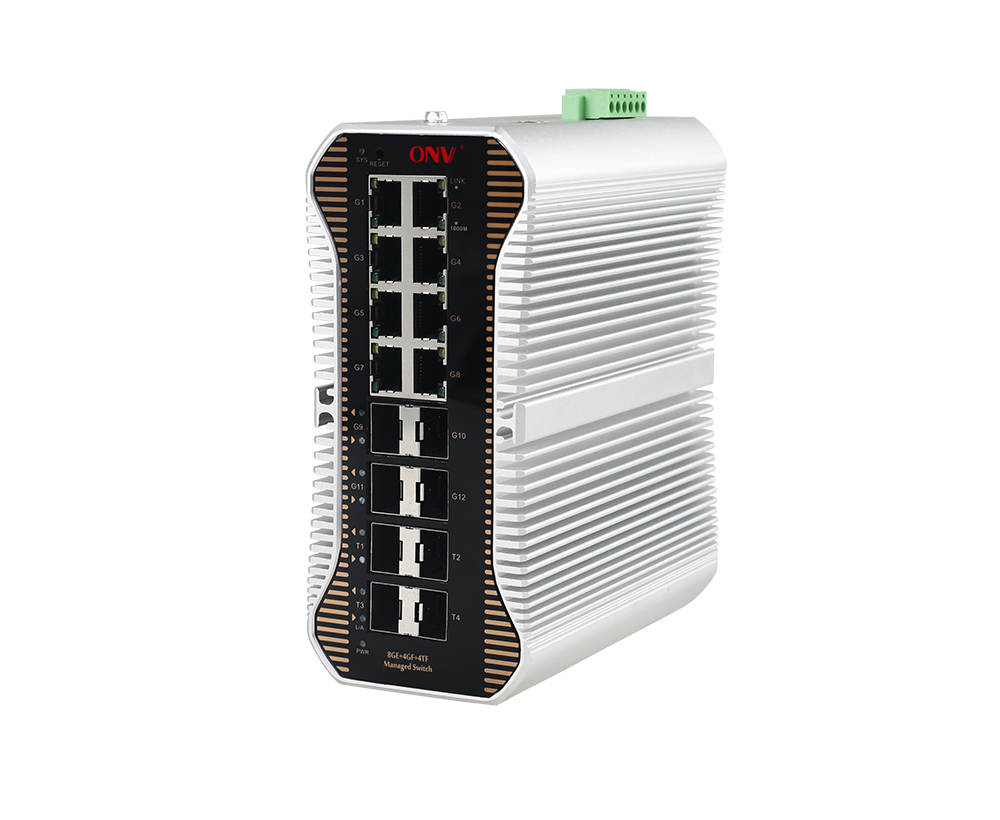

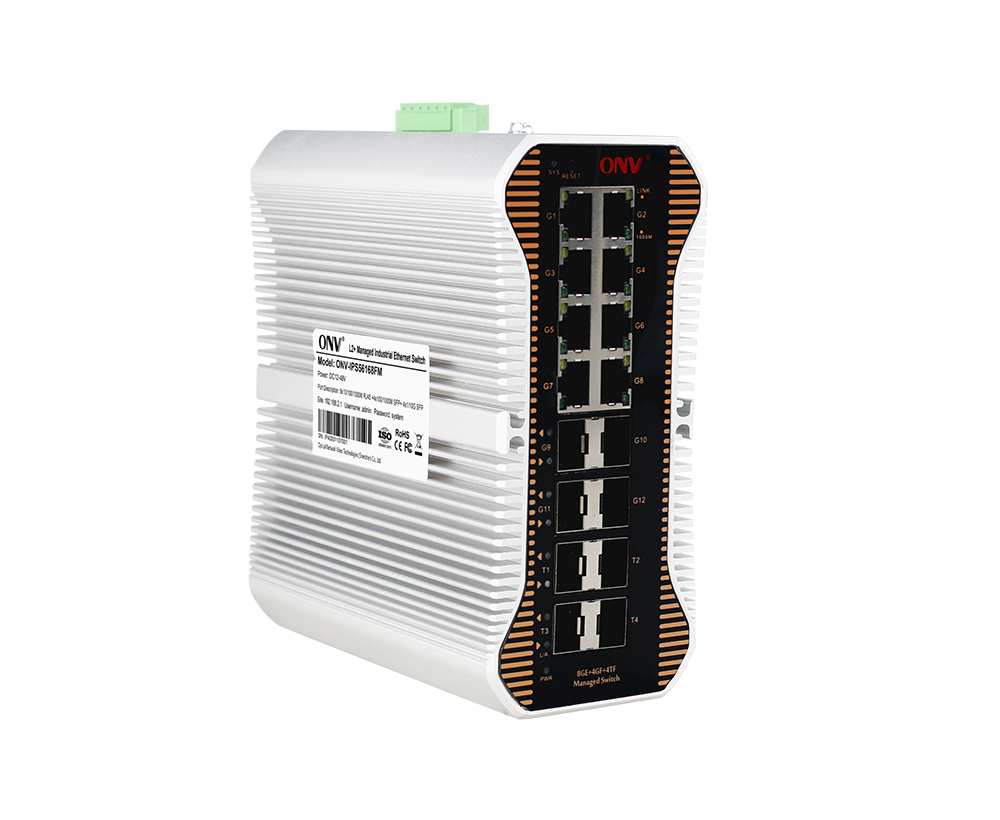

Модель

ONV-IPS56168FM

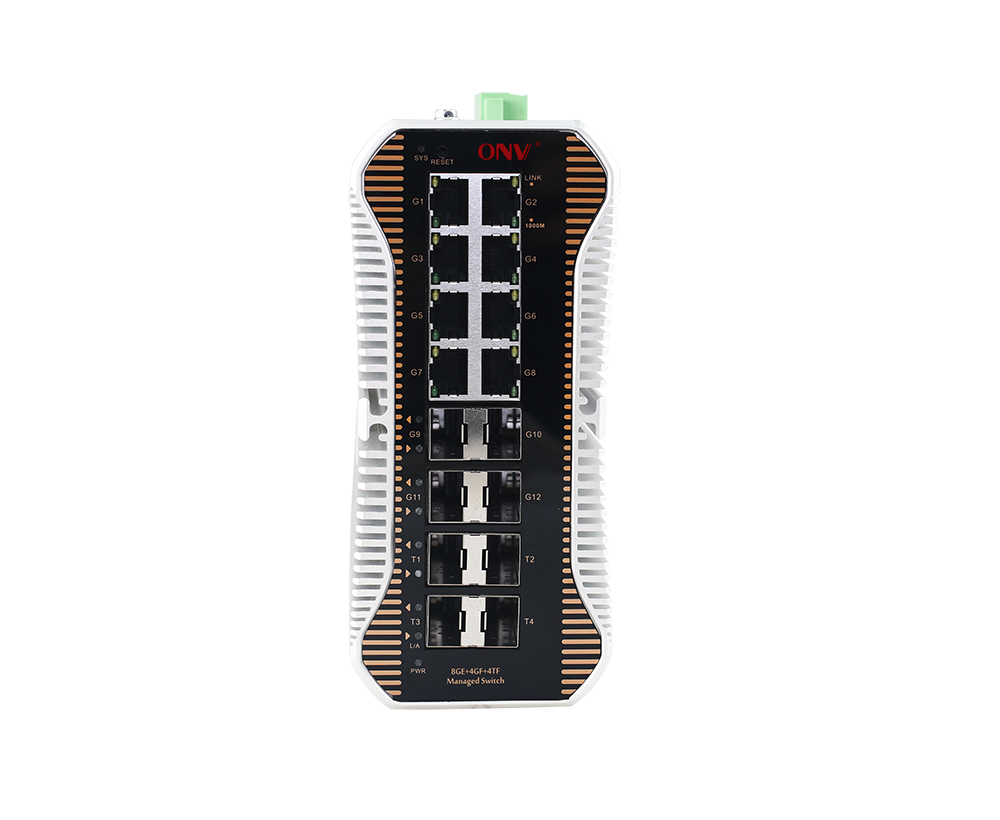

ИнтерфейсСХарактеристики

ИсправленоПOrt

1 * порт консоли RS232 (115200, N, 8,1)

Порт переключателя сигнала тревоги отказа питания (НЕПОСТУПНОСТЬ)

4*1/10ГВосходящий SFP Оптоволоконные порты (данные)

8*10/100/1000Басе-ТRJ45Порты (данные)

4*100/1000Base-X восходящих оптоволоконных порта SFP(Данные)

2 * DC12-48Входные порты V (поддерживает защиту от обратного подключения)

Порт Ethernet

Порт 1-8 поддержка 10/100/1000Base-T(Х)Автоматическое определение, полный/полудуплексный MDI/ MDI-X самоадаптация

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e/6 или новее UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модули (модуль опционного заказа одиночный/мультимодного, одиночного волокна/двойного волокна оптически. ЛК)

Расширение оптического порта

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-500М,850 нм/0-300M (10 г)

Одномодовый: 1310 нм/0-40Км, 1550 нм/0-120Км

Параметр чипа

Тип управления сетью

Л2

Сетевой протокол

IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

128 Гбит/с

Экспедирование

Скорость @ 64 байт

77,38 Мпс

ЦПУ

800 МГц

DRAM

1 Гб

ВСПЫШКА

128 Мб

МАК

16 К

Буферная память

12 Мб

Джамбо рамка

12 КБ

СИДИндикатор

Система: SYS (зеленый),Сеть: ссылка (желтый),Порт волокна: Л/А (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

Электропитание

Потребляемая мощность

Резервный<8Вт,Полный лOad af<15Вт

ВтОркингVOLTage

Постоянный ток12-48 В, 6Терминал Феникса Пин промышленный, поддерживает анти -- обратную защиту.

Электропитание

Нет, необязательно24V/24Вт Промышленный источник питания

Физический параметр

Операция TEMP /Влажность

-40~+75° С,5%~90% относительной влажностиНе конденсируя

Хранение TEMP /Влажность

-40~+80° С,5%~95% относительной влажностиНе конденсируя

Размер(Д * Ш * В)

166*150*75 мм

Вес нетто/брутто

1,8Кг/2,1Кг

Установка

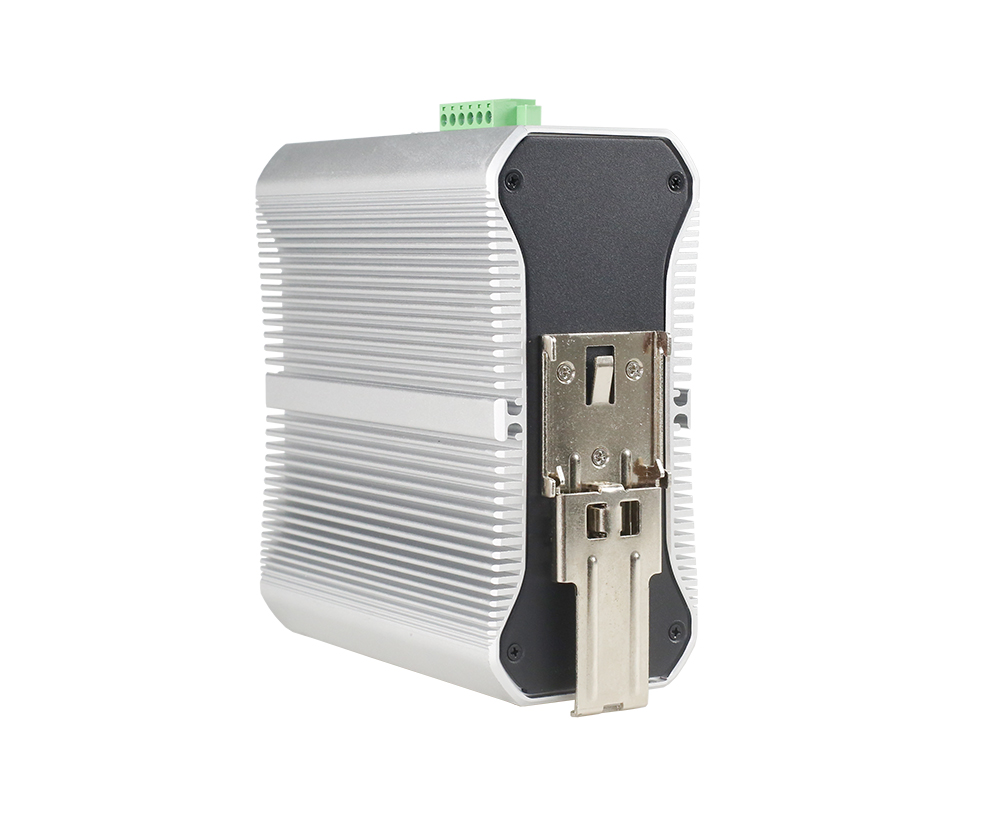

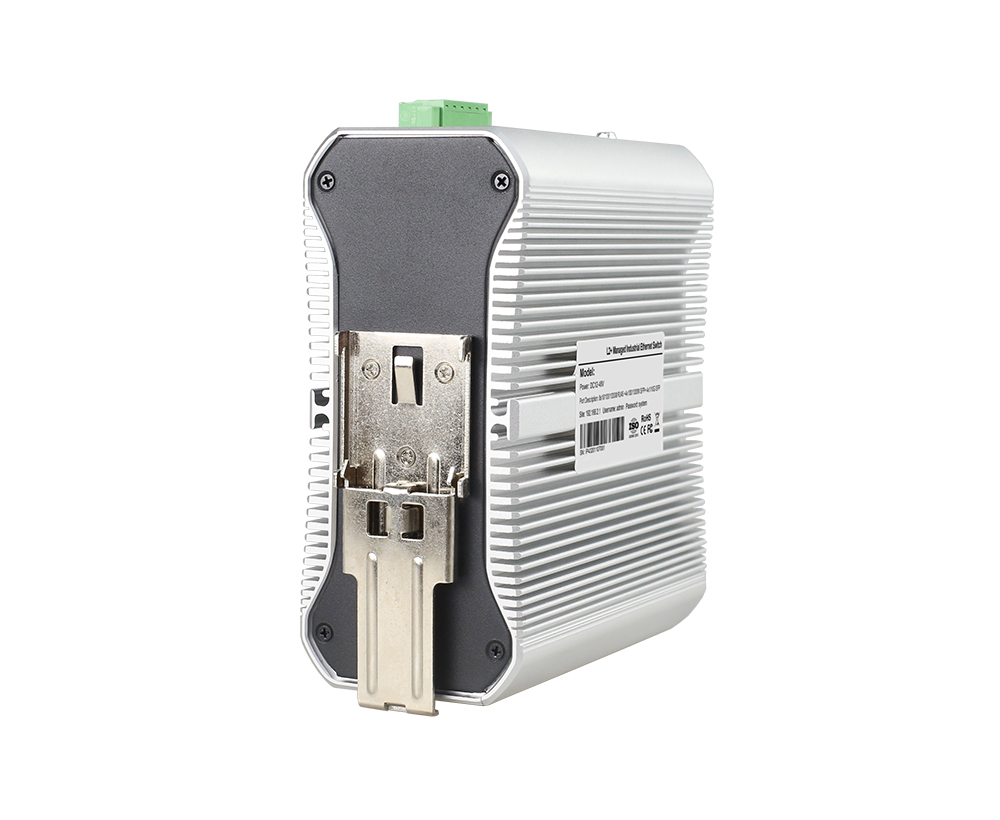

Настольный, 35 ммДинРAil

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3 (RS):10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4(EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты):100 А/м, 1000 А/м, 1 с-3S

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

Механические свойства

IEC60068-2-6 (Защита от вибрации),IEC60068-2-32 (Свободное падение),IEC60068-2-27 (Анти-шок)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Механизм защиты исключений портов

Управление потоками портов в реальном времени (интервал потока)

Подавление шторма вещания на основе скорости порта

Конфигурация Jumbo frame, самый большой 12000 байт

Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Ограничение скорости входящего и исходящего пакетного трафика с мини-гранулярностью 16 Кбит/с и макс. 1 Гбит/с

Функции уровня 3

Протокол ARP, максимум 1024 записи

Статический маршрут, RIPv1/v2,РИПНГ,OSPFv1/v2,OSPFv3

Функция управления сетью L2, управление двумя стеками IPv4/IPv6

Vlan

VLAN на основе MAC, VLAN на основе протокола

Конфигурация портов Access, Trunk, Hybrid. Протокол GVRP VLAN

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

ПортАGgregation

LACP, Статическое агрегирование

Макс8Группы агрегации и максимум 8 портов на группу.

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)

Кольцевая сеть ERPS

Поддержка кольцевой сети ERPS, время самовосстановления кольцевой сети менее 20 мс, ITU-T G.8032

Многоадресный

MLD Snooping, многоадресная VLAN

Быстрый выход пользователя, MVR (Multicast VLAN Регистрация)

IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Зеркалирование от одного к нескольким, поддержка сеансов до 4 портов

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, перенаправление на основе потока

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Распределение ACL на основе порта и VLAN

L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Проверка подлинности IEEE802.1X на основе порта

SSL гарантирует безопасность передачи данных

Четырехъядерная функция привязки портов IP MAC VLAN

Предел обучения MAC-адресу, MAC-адрес черная дыра

Anti DoS-атака, подавление широковещательных сообщений порта

Функция предохранителя источника ИП, аттестация ААА & РАДИУС

Иерархическое управление пользователями и защита паролем

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Механизм резервного копирования данных хоста, функция обнаружения вторжений ARP

Изоляция порта, предохранитель источника ИП, функция ограничения скорости сообщения АРП

DHCP

Клиент DHCP,DHCP Снупинг,DHCPСервер

Управление

Управление веб-сетью (https)

Протокол обнаружения канала уровня (LLDP)

Просмотр статуса мгновенного использования процессора

Часы NTP, восстановление в один клик, SNMP V1/V2/V3

Проверка состояния кабеля, обнаружение Ping, журнал работы системы

Управление кластером платформы ONV NMS (LLDP SNMP)

Консоль/AUX модем/Telnet/Конфигурация командной строки

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
