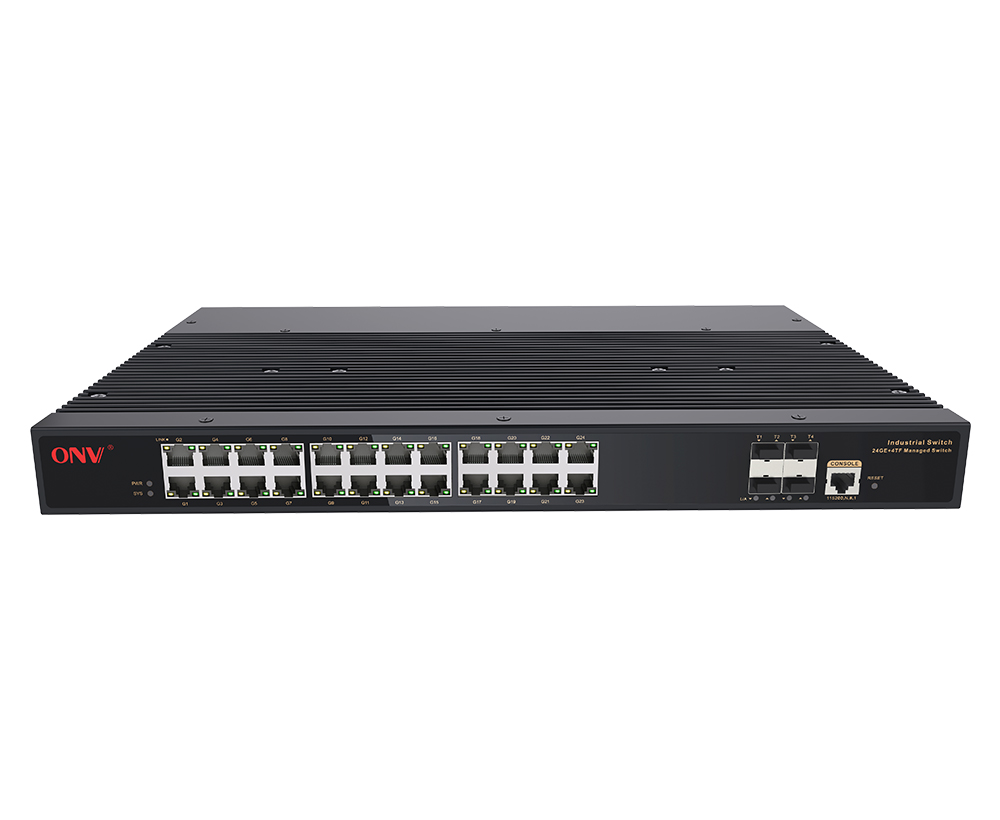

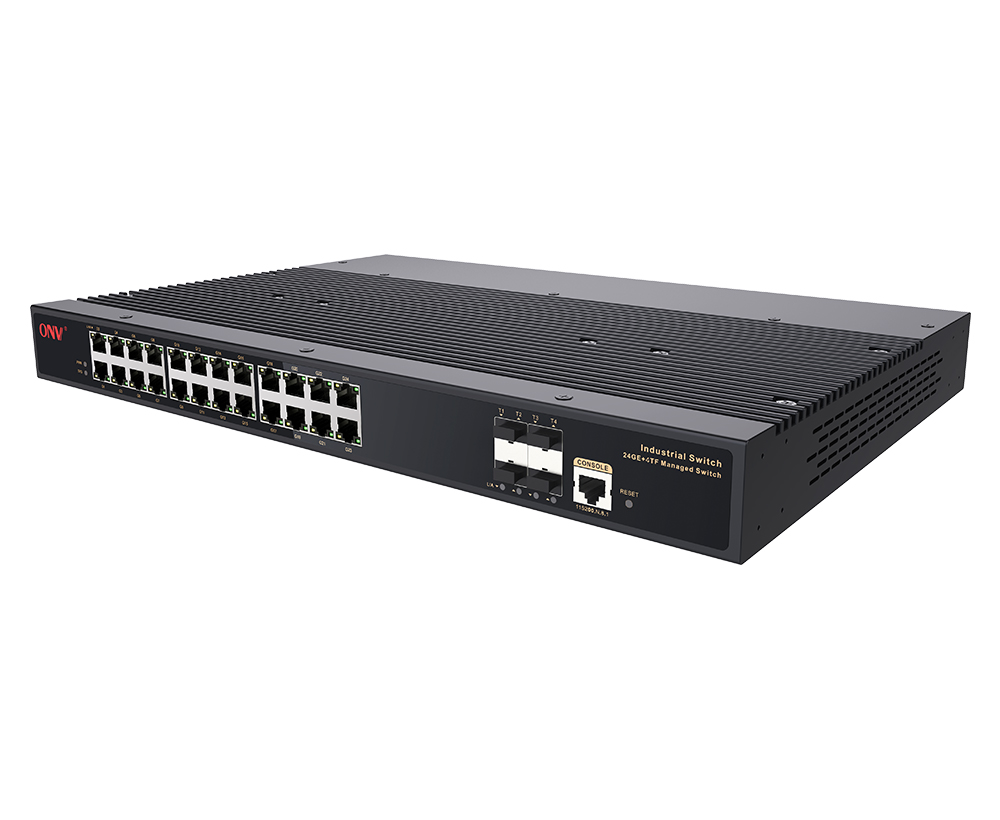

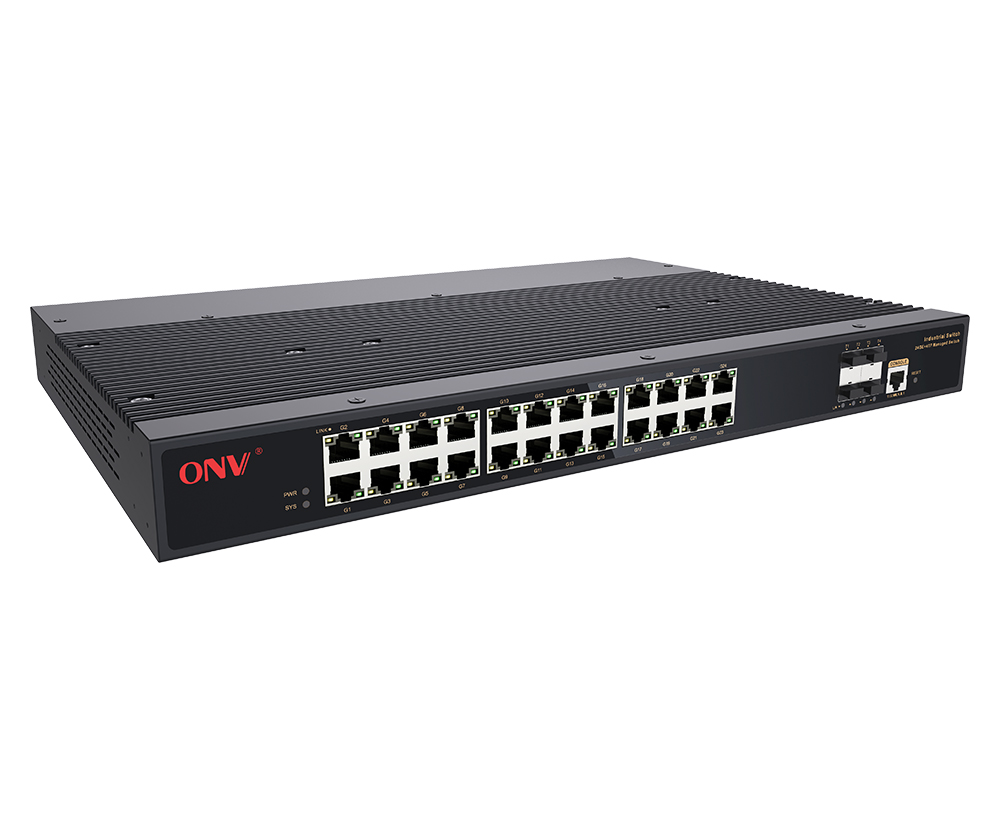

Модель

ONV-IPS56028FM

Характеристики интерфейса

ИсправленоПOrt

1 * порт консоли (115200,N,8,1)

Выключатель аварийной сигнализации отключения питания (НЕПОСТУПНОСТЬ)

2 * AC100-240V входные порты питания

4 порта SFP для восходящей линии связи 1/10G (данные)

24 порта * 10/100/1000Base-T RJ45 (данные)

2 * DC12-48V входные порты питания (поддержка защиты от обратного хода)

Порт Ethernet

Порт 1-24 может поддерживать автоматическое определение 10/100/1000Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-550 м (1G), 0-300 м (10G), однорежимный: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L2

Сетевой протокол

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

128 Гбит/с (без блокировки)

Скорость переадресовки @ 64 байт

95,23 Мпс

ЦП (Гц)

800 м

DRAM

1G

ВСПЫШКА

128 м

МАК

16 К

Буферная память

12 м

Джамбо рамка

12 К

СИД Индикатор

Мощность: PWR (желтый), Система: SYS (зеленый), Сеть: Связь (желтый), Порт волокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

Электропитание

Общее PWR/входное напряжение

60 Вт/(AC100-240V)

Потребляемая мощность

Резервный<35Вт,Полная нагрузка<45 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 0,65 А

Входной порт питания

Порт переключателя сигнализации, 2 * входные порты переменного тока, 2 * DC12-48V входные порты

Конструкция порта питания с двойным входом: приоритет источника питания переменного тока для поддержки защиты от обратного подключения и автоматическое переключение на подключение постоянного тока при сбое питания.

Физический параметр

Операция Темп/Влажность

-40 ~ + 75 ° C, 5% ~ 90% относительной влажности без конденсации

Температура/влажность хранения

-40 ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации

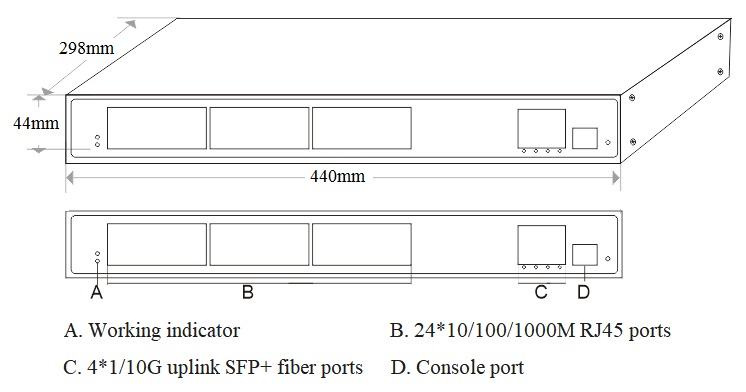

Размер(Д * Ш * В)

440 *298* 44Мм

Вес нетто/брутто

3,9Кг/4,7Кг

Установка

Настольный шкаф, 1U/19”

Сертификация & Гарантия

Молниезащита

Уровень защиты: IP40

Молниезащита: 6KV 8/20us

IEC61000-4-3(RS): 10 В/м (80 ~ 1000 МГц)

FCC, часть 15/CISPR22 (EN55022): класс B

IEC61000-6-2 (Общий промышленный стандарт)

IEC61000-4-9 (Импульсное магнитное поле): 1000 А/м

IEC61000-4-10 (демпфированные колебания): 30 А/м, 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кВ, ДМ 1 кВ

IEC61000-4-4 (EFT): Кабель питания: ± 4 кВ, Кабель передачи данных: ± 2 кВ

IEC61000-4-16 (Синфазная передача): 30 В, 300 В, 1 с

IEC61000-4-2 (ESD): контактный разряд ± 8 кВ, разряд воздуха ± 15 кВ

IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц)

IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м, 1000 А/м, 1-3 с

IEC61000-4-5 (перенапряжение): кабель питания: см ± 4 кВ/дм ± 2 кВ, кабель передачи данных: ± 4 кВ

ММеханическийПКанты

IEC60068-2-6 (Защита от вибрации), IEC60068-2-32 (Свободное падение), IEC60068-2-27 (Защита от ударов)

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Механизм защиты исключений портов

Управление потоками портов в реальном времени (интервал потока)

Диагностика в реальном времени оптически модуля ДДМИ цифровая

Подавление шторма вещания на основе скорости порта

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Ограничение скорости пакетного трафика на входящих и исходящих портах, мини-гранулярность 16 Кбит/с и макс. 1 Гбит/с

Функция L3

RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3

Функция управления сетью L2, управление двумя стеками IPV4/IPV6

Протокол ARP, максимум 1024 записи,Статический маршрут IPV4/IPV6 макс. 128 записей

Vlan

Конфигурация портов Access, Trunk, Hybrid.

VLAN на основе протокола, конфигурация QinQ, VLAN на основе MAC-адреса

VLAN на базе портов (4K), IEEE802.1q, Voice VLAN, протокол GVRP VLAN

Агрегация портов

LACP, статическая агрегация, максимум 14 групп агрегации и 8 портов на группу.

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

СТП(IEEE802.1d),РСТП(IEEE802.1w),МСТП(IEEE802.1s)

Кольцевая сеть ERPS

Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032

Многоадресный

MLD Snooping, быстрый выход пользователя, MVR (Multicast VLAN Регистрация)

Multicast VLAN, IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, перенаправление на основе потока

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

ACL выдается на основе порта и VLAN

L2-L4 Функция фильтрации пакетов может соответствовать первым 80 байтам сообщения и предоставлять определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Четырехъядерная функция привязки портов IP MAC VLAN

Черная дыра MAC-адреса, сертификация AAA и RADIUS

Anti DoS-атака, подавление широковещательных сообщений порта

Иерархическое управление пользователями и защита паролем

Изоляция портов, SSL гарантирует безопасность передачи данных

SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему

Функция предохранителя источника ИП, функция ограничения скорости сообщения АРП

Механизм резервного копирования данных хоста, функция обнаружения вторжений ARP

Предел обучения MAC-адресу, аутентификация IEEE802.1X на основе порта

DHCP

Клиент DHCP,DHCP Снупинг,DHCPСервер

Управление

ONV-NMS управление кластером платформы (LLDP SNMP)

Часы NTP, восстановление одним щелчком мыши, просмотр статуса использования процессора в реальном времени

Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP

SNMP V1/V2/V3, обнаружение пинга, управление веб-сетью (HTTPS)

Консоль/AUX модем/Telnet/ SSH2.0 Конфигурация командной строки

Журнал работы системы, определение длины кабеля, протокол обнаружения канционного уровня

Система

Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
