Модель

ONV-POE58052PFM

Характеристики интерфейса

ИсправленоПOrt

1 * порт RS232 консоли (115200,N,8,1)

4 порта SFP для восходящей линии связи 1/10G (данные)

48 портов PoE 10/100/1000Base-T (данные/питание)

Порт Ethernet

Порт 1-48 может поддерживать автоматическое определение 10/100/1000BaseT, полный/полудуплексный MDI/ MDI-X самоадаптацию

Передача витой пары

10BASE-T: Cat3,4,5 UTP (≤ 100 метров)

100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров)

1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)

Порт оптического волокна

Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)

Расширение порта оптического волокна

Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть

Оптический кабель/расстояние

Многорежимный: 850 нм/0-500 м (1G), 0-300 м (10G)

Одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км

Параметр чипа

Тип управления сетью

L3

Сетевой протокол

IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X

IEEE802.3ae 10GBase-LR/SR, IEEE802.3x

Режим переадресовки

Хранить и пересылать (полная скорость провода)

Коммутационная способность

216 Гбит/с (без блокировки)

Экспедирование

Скорость @ 64 байт

131 Мпс

ЦПУ

Двухъядерный процессор 1 ГГц

DRAM

2 ГБ

ВСПЫШКА

256 МБ

МАК

32 К

Буферная память

16 МБ

Джамбо рамка

12 КБ

СИД Индикатор

Система: SYS (зеленый), PoE: PoE (зеленый), сеть: связь (желтый), порт оптоволокна: L/A (зеленый)

Переключатель сброса

Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.

PoE & Электропитание

ПOЕПорт

Порт 1-48

ПOЕУправление

Отображение рабочего состояния PoE, вкл/выкл порт PoE, распределение питания af/at

Пин электропитания

1/2( ) 3/6(-)

Макс Мощность на порт

30 Вт, IEEE 802,3 af/at

Потребляемая мощность

В режиме ожидания <30 Вт, полная нагрузка <600 Вт

Электропитание

Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А

Физический параметр

Операция TEMP/Влажность

-20 ° C ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации

Хранение TEMP/Влажность

-40 ° C ~ + 80 ° C, 5% ~ 95% относительной влажности без конденсации

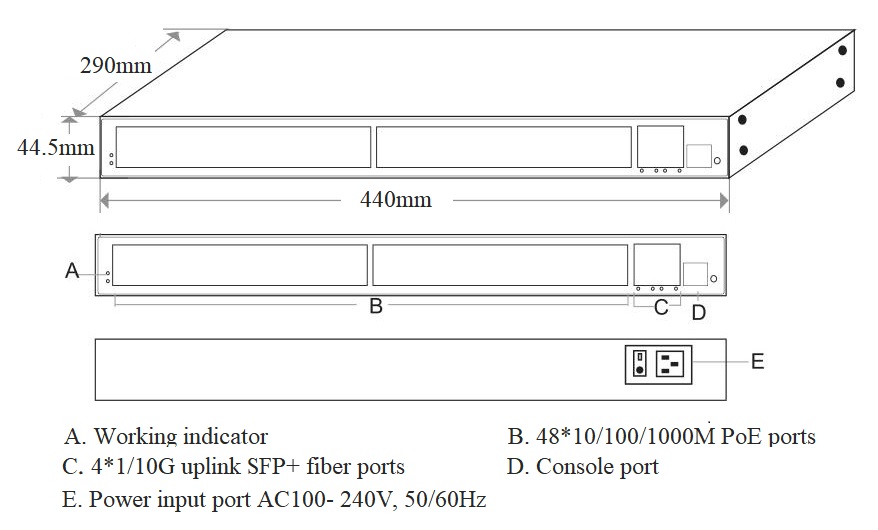

Размер(Д * Ш * В)

440*290*44,5 мм

Вес нетто/брутто

4,8 кг/5,7 кг

Установка

Настольный, шкаф 1U/19''

Сертификация & Гарантия

Молниезащита

Защита от молнии: 4KV 8/20us, уровень защиты: IP30

Сертификация

CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS

Гарантия

3 лет, пожизненное обслуживание.

Функция сетевого управления

Интерфейс

Управление потоком IEEE802.3x (полный дуплекс)

Механизм защиты исключений портов

Конфигурация Jumbo кадра, макс. 12000 байт

Управление потоками портов в реальном времени (интервал потока)

Диагностика в реальном времени оптически модуля ДДМИ цифровая

Подавление шторма вещания на основе скорости порта

Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния

Ограничение скорости пакетного трафика на входящих и исходящих портах, мини-гранулярность 16 Кбит/с и макс. 1 Гбит/с

Маршрутизация L3

Протокол ARP, максимум 1000 записей

IPV4/IPV6 VRRP, максимальная группа 255

Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6

IPV4/IPV6 Интерфейс VLANIF поддерживает до 128

IPV4 Равная стоимость маршрутизации,Протокол NG, max1000 записей

Статический маршрут IPV4/IPV6/маршрут по умолчанию поддерживает до 128 записей

Функция управления сетью L3, управление двойным стеком IPV4/IPV6

Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 записей маршрутизации

Динамическая маршрутизация IPV6 OSPFv3, BGP , RIPng, управление IPV6, 1000 записей маршрутизации

Маршрутизация и пересылка L3, поддержка связи между различными сегментами сети и различными VLAN

Vlan

VLAN на основе MAC, VLAN на основе протокола

Конфигурация портов Access, Trunk, Hybrid, GVRP VLAN протокол

(4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ

Агрегация портов

Динамическая агрегация LACP, статическая агрегация

Максимум 26 групп агрегации и 8 портов на группу.

Связующего дерева

Защита STP BPDU, фильтрация BPDU и пересылка BPDU

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Кольцевая сеть ERPS

Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032

Многоадресный

MLD Snooping, многоадресная VLAN

Быстрый выход пользователя, MVR (Multicast VLAN Регистрация)

IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки

Зеркальное отображение

Двунаправленное зеркалирование трафика для базовых портов

Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов

QoS

Алгоритм планирования очереди (SP, WRR, SP WRR)

Ограничение скорости на основе потока, перенаправление на основе потока

Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта

Сопоставление приоритетов 802,1 p/DSCP, Diff-Serv QoS, Знак/Замечание приоритета

СКЛ

Выдача ACL на основе порта, ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.

Безопасность

Подавление широковещательных сообщений порта

SSL обеспечивает безопасность передачи данных

Ограничьте количество полученных MAC-адресов

Изоляция портов, механизм резервного копирования данных хоста
