10G восходящий канал, 16-портовый управляемый PoE-коммутатор L3-Коммутатор L3 PoE

10G восходящий канал, 16-портовый управляемый PoE-коммутатор L3

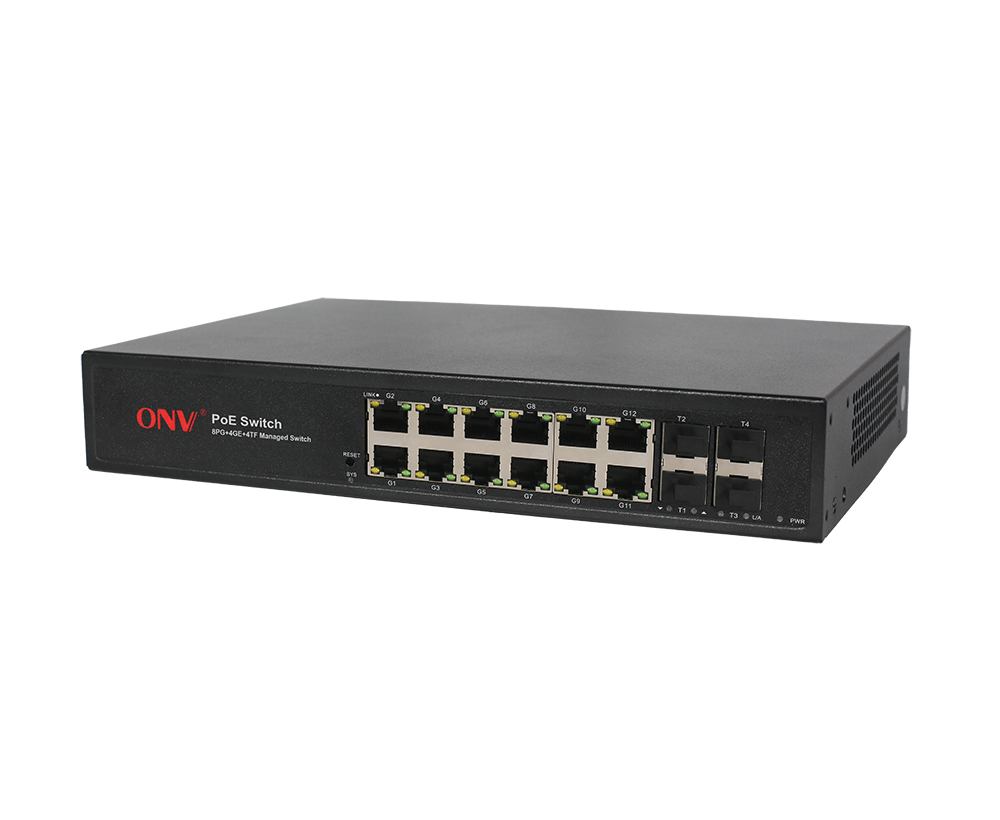

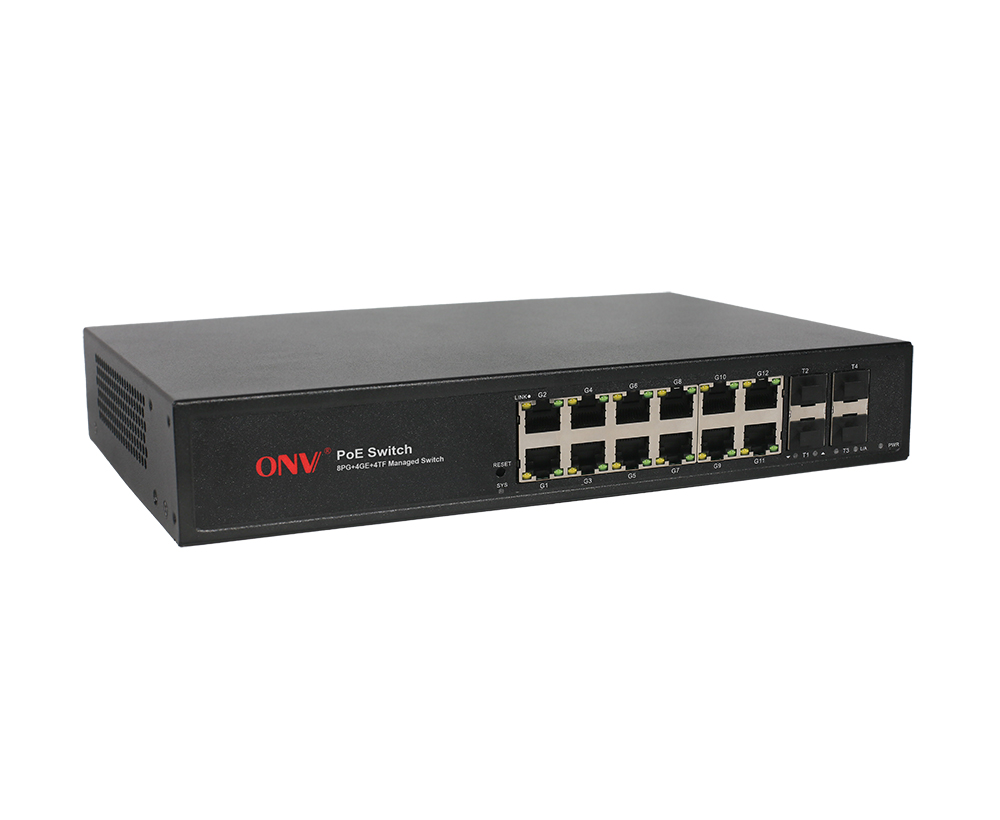

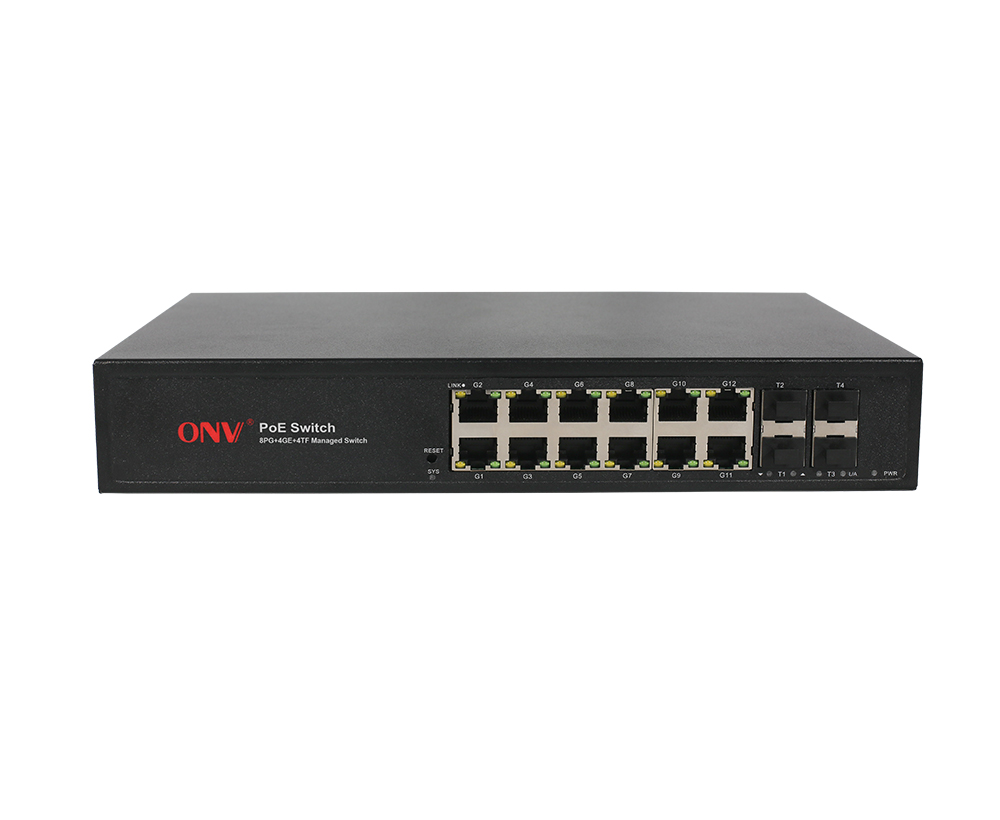

Модель： ONV-POE56168PFM-4TF

Управляемый PoE-коммутатор уровня L3 с 12 портами RJ45 10/100/1000 Мбит/с и 4 портами SFP+ для восходящей связи 1/10 Гбит/с. Порты 1-8 поддерживают стандарт PoE IEEE 802.3af/at. Имеет встроенный блок питания и устанавливается в шкаф высотой 1U/19 дюймов.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-POE56168PFM-4TF — это управляемый PoE-коммутатор 10G восходящего канала, разработанный компанией ONV. Он имеет 12 адаптивных портов RJ45 10/100/1000Base-T и 4 оптоволоконных порта SFP+ 1/10G восходящего канала. Порты 1-8 поддерживают стандарт PoE IEEE 802.3af/at с максимальной мощностью PoE 30 Вт на порт. В качестве устройства питания PoE он может автоматически обнаруживать и распознавать оборудование, принимающее питание и соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на PoE-терминальное оборудование, такое как беспроводные точки доступа, IP-камеры, VoIP-телефоны и системы видеонаблюдения, через сетевой кабель, удовлетворяя потребности сетевой среды, требующей высокопроизводительного питания PoE. Он подходит для отелей, кампусов, парков, супермаркетов, туристических мест, заводских общежитий и малых и средних предприятий для создания экономичных, эффективных, стабильных и надежных коммуникационных сетей.

ONV-POE56168PFM-4TF обладает возможностями управления сетью на уровне L3, поддерживает управление IPv4/IPv6, динамическую маршрутизацию и пересылку, комплексный механизм защиты безопасности, надежные политики ACL/QoS и богатый функционал VLAN, что упрощает управление и обслуживание. Он поддерживает несколько протоколов сетевого резервирования, включая STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс), повышая резервирование каналов связи и надежность сети. В случае одностороннего сбоя сети связь может быть быстро восстановлена, обеспечивая бесперебойную связь для критически важных приложений. В зависимости от конкретных требований приложения, поддерживаются управление портами, управление адресами маршрутизации, управление потоком портов, сегментация VLAN, IGMP, политики безопасности и другие конфигурации служб приложений через веб-интерфейс, CLI, SNMP, Telnet и другие методы управления сетью.

ОСОБЕННОСТИ

Гигабитный доступ, восходящий оптоволоконный порт 1/10G SFP+

◇ Поддержка неблокирующей передачи данных на скорости проводного соединения.

◇ Поддержка полнодуплексного режима на основе IEEE 802.3x и полудуплексного режима на основе обратного давления.

◇ Поддержка комбинации гигабитного порта RJ45 и восходящего оптоволоконного порта 1/10G SFP+, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальное питание PoE

◇ Соответствует стандарту PoE IEEE 802.3af/at, автоматически определяет устройства PoE для питания и не повреждает устройства без PoE.

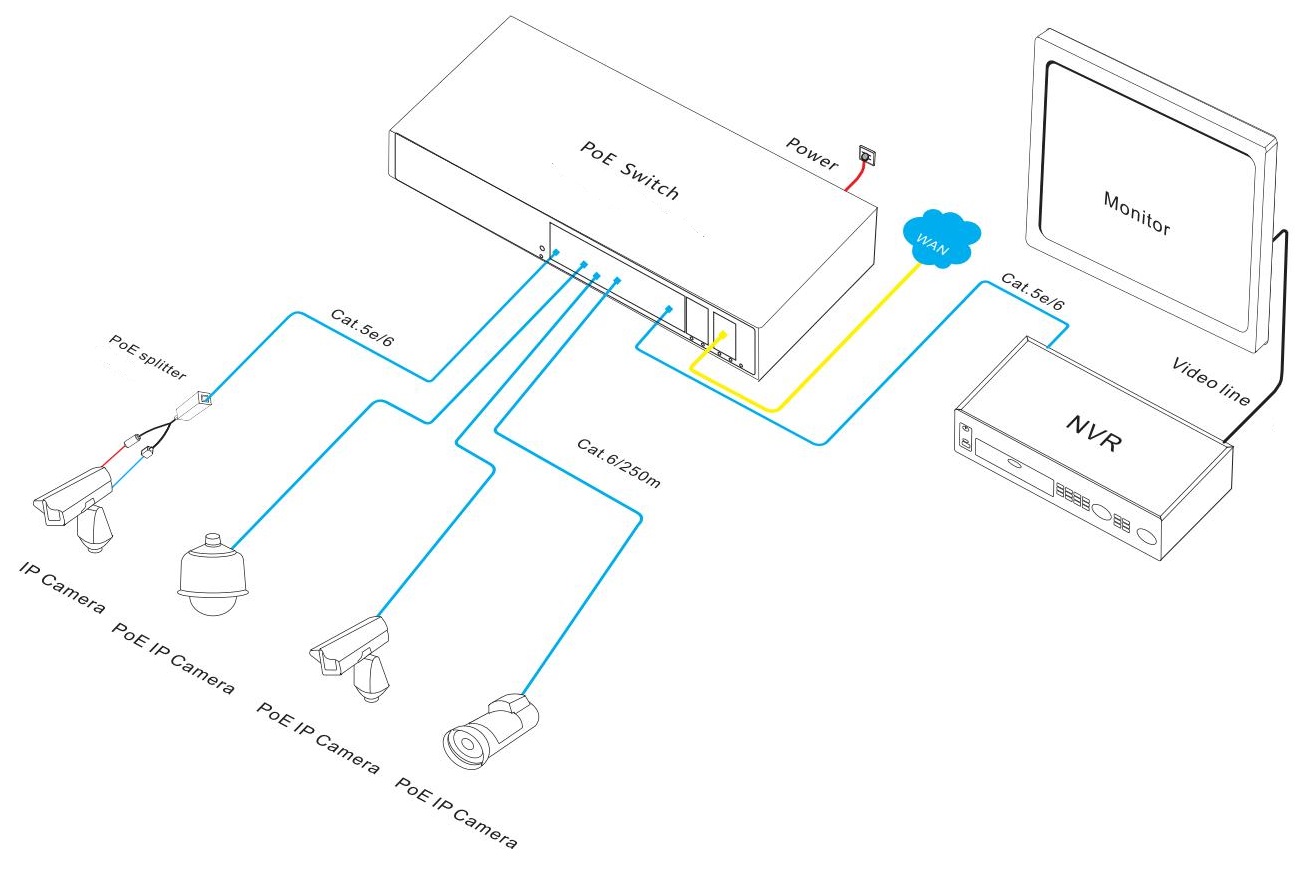

◇ 8 портов RJ45 10/100/1000Base-T поддерживают питание PoE для удовлетворения потребностей систем видеонаблюдения, конференц-связи, беспроводного покрытия и других сценариев.

◇ Поддержка функции управления сетью PoE, которую можно настроить через панель управления сетью для включения/выключения портов PoE, проверки состояния питания портов, планирования по времени и т. д.

Безопасность

◇ Поддержка функций привязки порт + MAC-адрес и IP + MAC-адрес + порт.

◇ Поддержка изоляции портов и подавления широковещательных штормов на портах.

◇ Поддержка аутентификации 802.1X, предоставление функции аутентификации для компьютеров в локальной сети и управление статусом авторизации управляемых портов в соответствии с результатами аутентификации.

Мощные возможности обработки бизнес-процессов

◇ Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и обеспечения резервирования каналов связи.

◇ Поддержка IEEE802.1Q VLAN; пользователи могут гибко разделять VLAN, голосовые VLAN и конфигурацию QinQ в соответствии со своими потребностями.

◇ Поддержка трех режимов приоритета: QoS, на основе портов, 802.1P и DSCP, а также четырех алгоритмов планирования очереди: Equ, SP, WRR и SP+WRR.

◇ Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping отвечает требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям.

◇ Поддержка ACL для фильтрации пакетов данных путем настройки операций обработки правил соответствия и временных разрешений, а также предоставление гибких политик контроля доступа к безопасности.

◇ Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, реализации балансировки нагрузки, резервирования канала и повышения его надежности.

Стабильность и надежность

◇ Сертификаты CE, FCC, RoHS.

◇ Удобная панель управления отображает состояние устройства с помощью светодиодных индикаторов PWR, SYS, Link, L/A и PoE.

◇ Собственная разработка источника питания, высокая степень резервирования, обеспечивающая долговременную и стабильную подачу питания PoE.

◇ Низкое энергопотребление, вентилятор, корпус из оцинкованной стали и отличное рассеивание тепла обеспечивают стабильную работу коммутатора.

Простое управление и техническое обслуживание

◇ Поддержка мониторинга ЦП, мониторинга памяти, обнаружения пинга и определения длины кабеля.

◇ Использование HTTPS, SSLV3, SSHV1/V2 и других методов шифрования обеспечивает более безопасное управление.

◇ Системный журнал и статистика трафика портов удобны для оптимизации и преобразования сети.

◇ LLDP удобен для системы управления сетью для запроса и оценки состояния связи канала.

◇ Поддержка различных методов управления и обслуживания, таких как веб-управление сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3) и др.

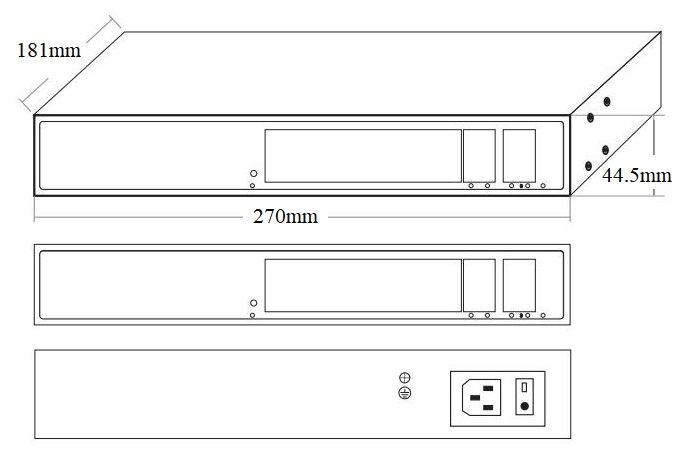

РАЗМЕРЫ

ИНФОРМАЦИЯ О ЗАКАЗЕ

Модель	Описание	Встроенный блок питания
ONV-POE56168PFM-4TF	Управляемый PoE-коммутатор уровня L3 с 12 портами RJ45 10/100/1000 Мбит/с и 4 портами SFP+ для восходящей связи 1/10 Гбит/с. Порты 1-8 поддерживают стандарт PoE IEEE 802.3af/at. Имеет встроенный блок питания и устанавливается в шкаф высотой 1U/19 дюймов.	160 Вт
Примечание: оптический модуль не входит в комплект и приобретается отдельно.

ТОВАРНАЯ НАКЛАДНАЯ

Товарная Hакладная	Комплектация	Кол-во	Единица измерения
	16-портовый управляемый PoE-коммутатор 10G для восходящего канала	1	шт.
	Кабель питания переменного тока	1	шт.
	Кабель-адаптер RJ45-DB9	1	шт.
	Руководство пользователя	1	шт.
	Гарантийный талон и сертификат соответствия	1	шт.

ОПТИЧЕСКИЙ МОДУЛЬ

Изделие	Модель	Описание	Единица измерения
Оптический модуль 1,25G	2630	Оптический модуль SFP, многомодовый двухволоконный кабель 1,25G 850 нм, дальность передачи: 500 м, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.	PC
	2632	Оптический модуль SFP, одномодовый двухволоконный кабель 1,25G 1310 нм, дальность передачи: 20 км, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.	PC
	2612-T	Оптический модуль SFP, одномодовый одноволоконный кабель 1,25G TX1310 нм, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.	PC
	2613-R	Оптический модуль SFP, одномодовый одноволоконный кабель 1,25G TX1550 нм, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.	PC
Оптический модуль 10G	6630	Оптический модуль SFP+, многомодовое двухволоконное соединение 10G 850 нм, дальность передачи: 300 м, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.	PC
	7832	Оптический модуль SFP+, одномодовое двухволоконное соединение 10G 1310 нм, дальность передачи: 20 км, 2 интерфейса LC. Поддерживает функцию DDM и горячее подключение.	PC
	7832-27	Оптический модуль SFP+, одномодовое одноволоконное соединение 10G TX1270 нм, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.	PC
	7832-33	Оптический модуль SFP+, одномодовый оптоволоконный кабель 10G TX1330nm, дальность передачи: 20 км, 1 интерфейс LC. Поддерживает функцию DDM и горячее подключение.	PC

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-POE56168PFM-4TF
Характеристики интерфейса
Фиксированный порт	1Консольный порт (115200, N,8,1) 410/100/1000Base-T восходящих порта (данные) 810/100/1000Base-T PoE портов (данные/питание) 41/10G восходящих SFP+ оптоволоконных порта (данные)
Порт Ethernet	Порты 1-12 поддерживают автоматическое определение 10/100/1000Base-T(X), полнодуплексный/полудуплексный режим MDI/самоадаптацию MDI-X
Передача по витой паре	10BASE-T: Cat3,4,5 UTP (≤100 метров) 100BASE-TX: Cat5 или более поздняя версия UTP (≤100 метров) 1000BASE-T: Cat5e/6 или более поздняя версия UTP (≤100 метров)
Оптический волоконный порт	Оптический интерфейс 1/10G SFP+, по умолчанию оптический модуль не входит в комплект (опционально доступны одномодовые/многомодовые, одноволоконные/двухволоконные оптические модули, LC).
Расширение оптического волоконного порта	Расширение оптического модуля 2.5G с турбо-разгоном и кольцевой сетью
Оптический кабель/Расстояние	Многомодовый: 850 нм/ 0-550 м (1G), 850 нм/ 0-300 м (10G), одномодовый: 1310 нм/ 0-40 км, 1550 нм/ 0-120 км
Параметры микросхемы
Тип управления сетью	L3
Сетевой протокол	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE 802.3u100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Режим пересылки	Хранение и пересылка (полная скорость проводного соединения)
Коммутационная способность	128 Гбит/с (неблокирующий режим)
Скорость пересылки при 64 байтах	77,38 млн пакетов в секунду
ЦП (Гц)	800 Мбит/с
DRAM	1 Гбит/с
FLASH	128 Мбит/с
MAC	16 Кбит/с
Буферная память	12 Мбит/с
Jumbo Frame	12 Кбит/с
Светодиодный индикатор	Система: SYS (зеленый), Сеть: Link (желтый), Оптоволоконный порт: L/A (зеленый), PoE: PoE (зеленый)
Кнопка сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд, затем отпустите его, чтобы восстановить заводские настройки.
PoE и источник питания
Порт PoE	Порты 1-8
Управление PoE	Отображение потребляемой мощности в реальном времени через PoE, включение/выключение выхода PoE, планирование работы и времени PoE
Контакт питания	1/2(+) 3/6 (-)
Максимальная мощность на порт	30 Вт, IEEE802.3af/at
Потребляемая мощность	В режиме ожидания <13 Вт, при полной нагрузке <160 Вт
Общая мощность/Входное напряжение	160 Вт/ (AC100-240V)

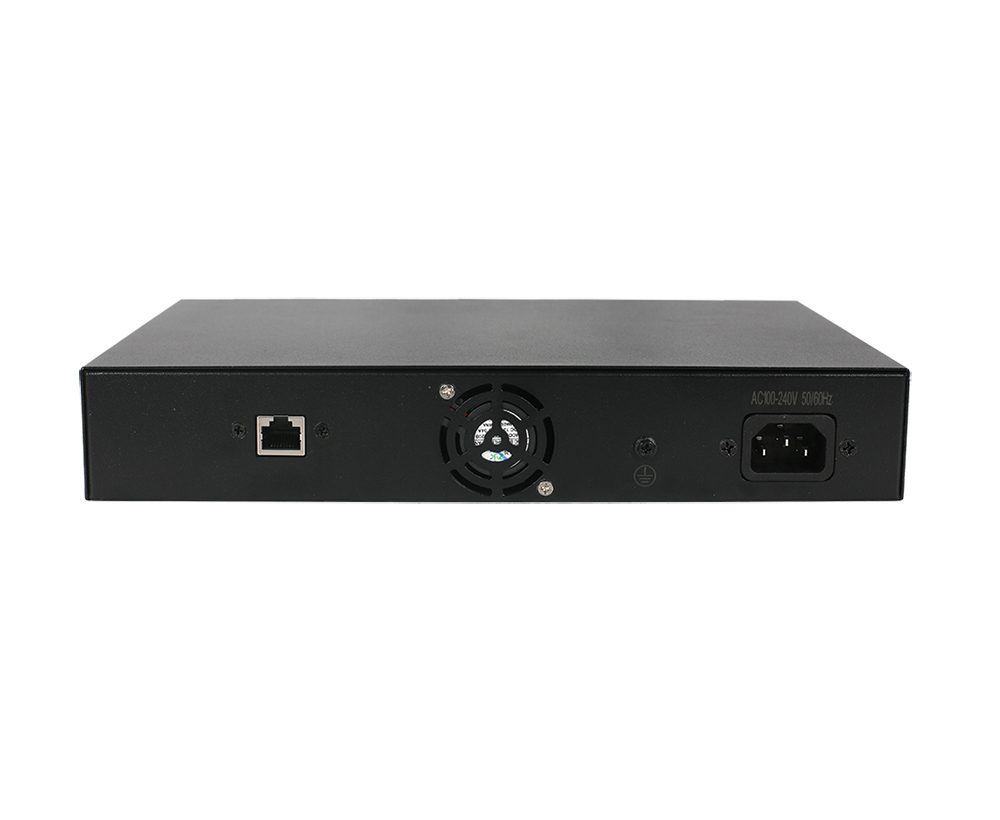

Питание	Встроенный блок питания, AC100~240V 50-60Hz, 3.0A
Физические параметры
Рабочая температура/влажность	-20~55°C, 5%~90% относительной влажности без конденсации
Температура/влажность хранения	-40~75°C, 5%~95% относительной влажности без конденсации
Габариты	27018144,5 мм
Вес нетто/брутто	1,6 кг/ 2,2 кг
Установка	Настольный, шкаф 1U/19”
Сертификация и гарантия
Защита от молнии	Молниезащита: 6 кВ 8/20 мкс, уровень защиты: IP30
Сертификация	Марка CE, коммерческое применение, CE/LVD EN62368-1, FCC Part 15, RoHS
Гарантия	3 года, пожизненное техническое обслуживание
Функция управления сетью
Интерфейс	Управление потоком данных в реальном времени (интервал потока) Подавление широковещательных штормов на основе скорости порта Конфигурация и отображение состояния энергосберегающего порта EEE Green Ethernet Управление потоком IEEE802.3x (полный дуплекс), механизм защиты от исключений порта Цифровая диагностика в реальном времени с использованием оптического модуля SFP DDMI Ограничение скорости пакетного трафика на входящих и исходящих портах; минимальная гранулярность составляет 16 Кбит/с, максимальная — 1 Гбит/с
Функция L3	Поддержка маршрутизации IPv4 с равной стоимостью. Поддержка Pingv6, Telnetv6, TFTPv6, DNSv6 и ICMPv6. Поддержка протокола NG с максимальным количеством записей 1000. Поддержка протокола ARP с максимальным количеством записей 1000. Поддержка IPv4/IPv6 VRRP с максимальным количеством групп 255 для каждого. Поддержка интерфейсов IPv4/IPv6 VLANIF с максимальным количеством 64 для каждого. Поддержка функций управления сетью уровня L3 и управления двойным стеком IPv4/IPv6. Поддержка динамической маршрутизации IPv4, RIPv1/v2 и OSPFv2 с 2000 записями маршрутов. Поддержка маршрутизации, пересылки и связи на уровне 3 между различными сегментами сети и VLAN. Поддержка статических и маршрутов по умолчанию IPv4/IPv6 с максимальным количеством 64 записей на протокол.
VLAN	Поддержка голосовых VLAN, поддержка конфигурации QinQ, IEEE 802.1q Поддержка конфигураций портов доступа, транковых и гибридных портов Поддержка протокола GVRP VLAN, поддержка VLAN на основе портов (4K) Поддержка протокольных VLAN, поддержка VLAN на основе MAC-адресов
Агрегация портов	Динамическая агрегация LACP, статическая агрегация, максимум 8 групп агрегации и максимум 8 портов на группу.
Spanning Tree	Защита BPDU STP, фильтрация BPDU и пересылка BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевая сеть ERPS	Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032
Многоадресная рассылка	Многоадресная VLAN, быстрый выход пользователя из системы, MLD Snooping, MVR (регистрация многоадресных VLAN), IGMP Snooping v1/v2/v3 и до 1024 многоадресных групп
Зеркалирование	Двунаправленное зеркалирование трафика для базовых портов зеркалирование «один к нескольким», поддержка до 4 сессий портов
QoS	Алгоритм планирования очередей (SP, WRR, SP+WRR), 8*выходных очередей для каждого порта, отображение приоритетов 802.1p/DSCP Ограничение скорости на основе потоков, перенаправление на основе потоков, фильтрация пакетов на основе потоков, QoS с дифференциальным обслуживанием, метка/примечание приоритета
ACL	Поддержка развертывания ACL на основе порта и VLAN. Поддержка фильтрации пакетов L2-L4, возможность сопоставления первых 80 байт пакета и предоставление определений ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д.
Безопасность	Черная дыра MAC-адресов, аутентификация IEEE 802.1X на основе портов и MAC-адресов, изоляция портов Аутентификация AAA, RADIUS и TACACS+ (только аутентификация, авторизация и учет не поддерживаются) Защита исходного IP-адреса, обнаружение вторжений ARP, защита от DoS-атак, механизм резервного копирования данных хоста Подавление широковещательных пакетов порта, функция четырехэлементной привязки IP+MAC+VLAN+порт, функция защиты источника IP Ограничение на изучение MAC-адресов, иерархическое управление пользователями и защита паролей, ограничение скорости ARP-пакетов SSL, обеспечивающий безопасную передачу данных; SSH 2.0, предоставляющий безопасный зашифрованный канал для входа пользователей
DHCP	DHCP-клиент, DHCP Snooping, DHCP-сервер
Управление	Обнаружение пинга, веб-управление сетью (HTTPS), настройка командной строки консоли/SSH/Telnet/CLI, определение длины кабеля HTTP, управление загрузкой и скачиванием файлов TFTP, SNMP V1/V2C/V3, управление кластером платформы ONV NMS (LLDP+SNMP) NTP-часы, журнал работы системы, восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени, протокол обнаружения канального уровня LLDP
Система	Веб-браузер: Google Chrome V42 или более поздняя версия, Mozilla Firefox 2.5 или более поздняя версия, Microsoft Internet Explorer 10 или более поздняя версия, кабель Ethernet категории 5 или выше. TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети, кабель Ethernet категории 5 или выше.
