10G восходящая связь 28-портовый управляемый коммутатор PoE L3-Коммутатор L3 PoE

10G восходящая связь 28-портовый управляемый коммутатор PoE L3

Модель： ONV-POE58028PFM

Управляемый L3 оптоволоконный коммутатор PoE с 4*1/10G оптоволоконными портами SFP восходящей линии связи и 24*10/100/1000M портами RJ45. Порт 1-24 может поддерживать стандарт IEEE 802,3 af/at PoE. Он встроен в блок питания 400 Вт и шкаф 1U/19 дюймов.

Я хочу сделать запрос

Обзор
Техническая спецификация

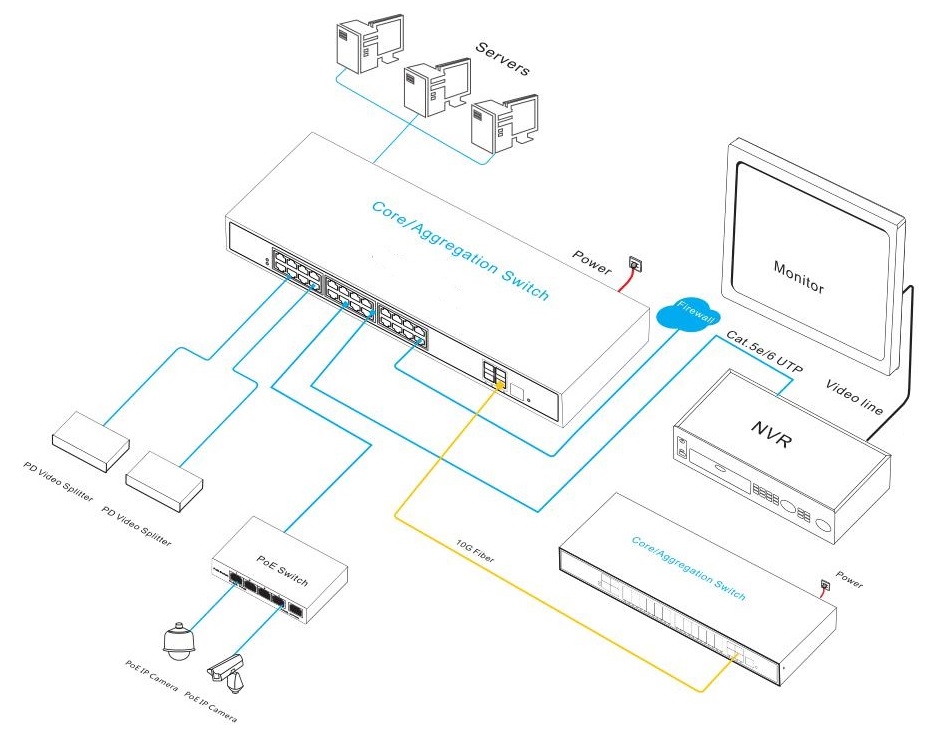

Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-POE58028PFMЭто восходящая связь 10GL3Управляемый PoEВолокноПереключатель независимо разработан ONV.Он имеет 24*10/100/1000Base-TАдаптивныйПорты RJ45 и 4*1/10GВосходящийSFP + оптоволоконные порты.Порт 1-24 может поддерживать стандарт IEEE 802,3 af/at PoEИ сМощность PoE на одном порту достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и распознавать оборудование для приема питания, соответствующее стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное оборудование POE, такое как беспроводная точка доступа, IP-камера, телефон VoIP, домофон с визуальным контролем доступа и т. Д., Через сетевой кабель, чтобы соответствовать сетевой среде, которой требуется источник питания PoE высокой плотности. Он подходит для отелей, кампусов, фабричных общежитий, а также малых и средних предприятий.

ONV-POE58052PFMИмеетL3Полная функция управления сетью, поддержка IPV4/Управление IPV6,Динамическая маршрутная пересылка на полной скорости,Полный механизм защиты безопасности, полный ACL/Политика QoS и богатые функции VLAN, просты в управлении и обслуживании. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS для повышения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить важную бесперебойную связь для приложений. В соответствии с фактическими требованиями приложений можно настроить несколько служб приложений, таких как управление питанием PoE, управление трафиком портов, разделение VLAN и SNMP, в режиме управления веб-сетью.

ОСОБЕННОСТЬ

Установленный доступ, порт волокна uplink 1/10G SFP

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплексного режима на основе обратного давления.

◇Поддержка эталонного порта RJ45 и комбинации оптоволоконных портов 1/10G SFP, что позволяет пользователям гибко строить сеть для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритетов, просмотр состояния питания порта, планирование времени и т. Д.

◇Порты PoE поддерживают приоритет. Когда оставшейся мощности недостаточно, приоритет отдается портам с высоким приоритетом, чтобы избежать перегрузки оборудования.

◇Соответствует IEEE 802. 3 af/at стандарта PoE, автоматически определяет устройства PoE для источника питания и не повреждает устройства, не поддерживающие PoE.

◇24 порта RJ45 * 10/100/1000Base-T поддерживают источник питания PoE для мониторинга безопасности, систем конференц-связи, покрытия беспроводной сети и других сценариев.

Сильные возможности обработки бизнеса

◇IEEE802.1Q VLAN, гибкое разделение VLAN и конфигурация QinQ.

◇Протокол связующего дерева ERPS/STP/RSTP/MSTP устраняет циклы уровня 2 и реализует резервное копирование ссылок.

◇QoS, на базе портов, 802. Три режима приоритета и четыре алгоритма планирования очередей на основе 1P и DSCP: Equ, SP, WRR и SP WRR.

◇ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений и предоставления гибких политик управления доступом безопасности.

◇Статическое агрегирование и динамическое агрегирование эффективно увеличивают полосу пропускания канала, обеспечивают балансировку нагрузки и резервное копирование каналов, а также повышают надежность каналов.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3 и IGMP Snooping для удовлетворения потребностей мультитерминального видеонаблюдения высокой четкости и доступа к видеоконференцсвязи.

Безопасность

◇Изоляция порта и штормовой контроль.

◇Поддержка функции четырехкратной гибкой комбинированной привязки порта IP MAC VLAN.

◇Поддержка аутентификации 802.1X для обеспечения функций аутентификации для компьютеров LAN и управления статусом авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇CCC, CE, FCC, RoHS.

◇Удобная панель может отображать состояние устройства с помощью светодиодного индикатора PWR, Link,И PoE.

◇Использование источника питания собственной разработки с высокой степенью резервирования обеспечивает долгосрочную и стабильную выходную мощность PoE.

◇Низкое энергопотребление, вентилятор, металлический корпус из оцинкованной стали и отличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇Мониторинг ЦП, мониторинг памяти, обнаружение Ping и определение длины кабеля.

◇Методы управления шифрованием, такие как HTTPS, SSLV3 и SSHV1/V2, более безопасны.

◇RMON, системные журналы и статистика трафика портов облегчают оптимизацию и преобразование сети.

◇LLDP облегчает системе управления сетью запрос и определение состояния связи канала.

◇Управление сетью сети, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и другие диверсифицированные методы управления и обслуживания.

Простое управление O & M

◇Мониторинг ЦП, мониторинг памяти, обнаружение Ping и определение длины кабеля.

◇Методы управления шифрованием, такие как HTTPS, SSLV3 и SSHV1/V2, более безопасны.

◇RMON, системные журналы и статистика трафика портов облегчают оптимизацию и преобразование сети.

◇LLDP облегчает системе управления сетью запрос и определение состояния связи канала.

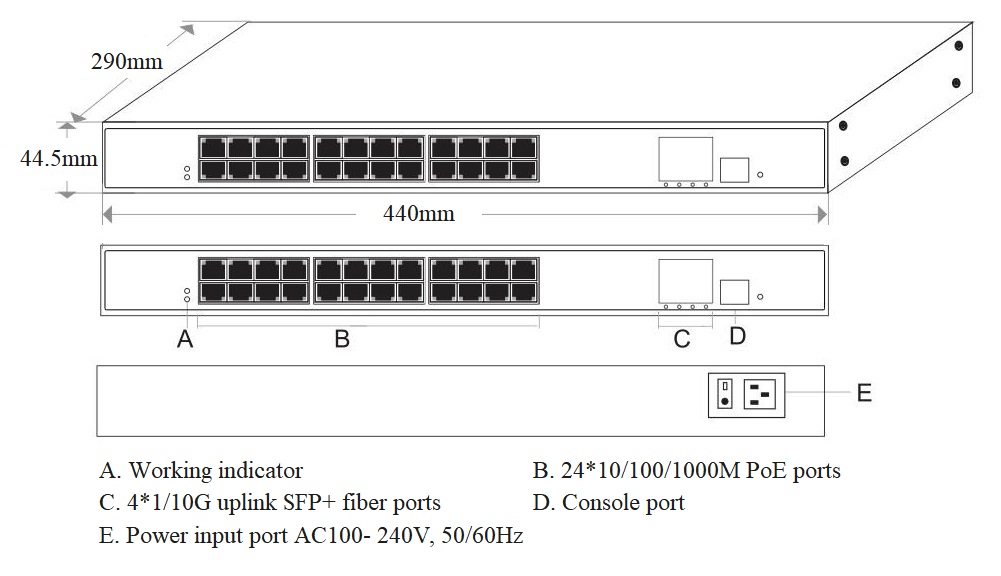

РАЗМЕРЫ

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Встроенный блок питания.
ONV-POE58028PFM	Управляемый L3 оптоволоконный коммутатор PoE с 41/10G восходящими портами SFP + и 2410/100/1000M портами RJ45. Порт 1-24Может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.	400 Вт
ONV-POE58028PFM-at		600 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	28-портовый 10G восходящий L3 управляемый коммутатор PoE	1	НАБОР
	Кабель питания переменного тока	1	ПК
	RJ45-DB9 Линия	1	ПК
	Монтажный комплект(Висячее ухо)	1	НАБОР
	Руководство пользователя	1	ПК
	Гарантийный талон	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г ОPtical ММодуль	2630	Оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2632	Оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2612-Т	Оптический модуль SFP, 1,25GОдномодовое одиночное волокно TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	2613-R	SFP optical module, 1.25G single-mode single fiber TX1550nm/ RX1310nm, transmission distance: 20km, LC interface. Support DDM function and hot plugging.	ПК
	2612-T-SC	SFP optical module, 1.25G single-mode single fiber TX1310nm/ RX1550nm, transmission distance: 20km, SC interface. Support DDM function and hot plugging.	ПК
	2613-R-SC	SFP optical module, 1.25G single-mode single fiber TX1550nm/ RX1310nm, transmission distance: 20km, SC interface. Support DDM function and hot plugging.	ПК
Power MOdule	2633	1.25G SFP optical module transfers to 10/100/1000M RJ45 port.	ПК
10G ОPticalММодуль	6630	Оптический модуль SFP +, многорежимное двойное волокно 10G 850 нм, расстояние передачи: 300 м, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	7832	Оптический модуль SFP +, одномодовое двойное волокно 10G 1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	7832-33	Оптический модуль SFP +, одномодовое волокно 10G TX1330nm/ RX1270nm, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК
	7832-27	Оптический модуль SFP +, одномодовое одноволоконное волокно 10G TX1270 нм/RX13300 нм, расстояние передачи: 20 км, интерфейс LC. Поддержка функции DDM и горячего подключения.	ПК

СВЯЗАННЫЙ ПРОДУКТ

Модель	Описание
ONV-POE58036PFM	Л3Управляемый коммутатор PoE с16* 10/100/1000 м RJ45ПортыИ8* 10/100/1000Басе-ТRJ45Или 8100/1000Base-X SFPВолокноКомбоПортыИ41/10 гВосходящийСФП +ВолокноПорты.Порт 1-24Может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.
ONV-POE58052PFM	Л3Управляемый коммутатор PoE с48* 10/100/1000 м RJ45ПортыИ 4*1/10GВосходящийСФП +ВолокноПорты.Порт 1-48Может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-POE58028PFM	ONV-POE58028PFM-at
Характеристики интерфейса
ИсправленоПOrt	1 * порт RS232 консоли (115200,N,8,1) 4 порта SFP для восходящей линии связи 1/10G (данные) 24 порта PoE 10/100/1000Base-T (данные/питание)
Порт Ethernet	Порт 1-24 может поддерживать автоматическое определение 10/100/1000BaseT, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна 1/10Г СФП, дефолт никакой включает оптически модуль (опционный одиночн-режим/мульти-режим, одиночное волокно/модуль двойного волокна оптически. ЛК)
Расширение порта оптического волокна	Расширение оптического модуля Turbo Overclocking 2,5G и кольцевая сеть
Оптический кабель/расстояние	Многорежимный: 850 нм/0-500 м, 0-300 м (10G) Одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Тип управления сетью	L3
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Режим переадресовки	Хранить и пересылать (полная скорость провода)
Коммутационная способность	128 Гбит/с (без блокировки)
Экспедирование Скорость @ 64 байт	95,23 Мпс
ЦПУ	800 МГц
DRAM	1 ГБ
ВСПЫШКА	128 МБ
МАК	16К
Буферная память	12 мВ
ДжамбоФРама	12 КБ
СИД Индикатор	Система: SYS (желтый), сеть: Link/ Act (желтый), PoE: PoE (зеленый), порт оптоволокна: L/A (зеленый)
Переключатель сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.
PoE & Электропитание
ПOЕПорт	Порт 1-24
ПOЕУправление	Отображение рабочего состояния PoE, вкл/выкл порт PoE, распределение питания af/at
Пин электропитания	1/2( ) 3/6(-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Общее PWR/входное напряжение	400 Вт/ (AC100-240V)	600 Вт/ (AC100-240V)
Потребляемая мощность	В режиме ожидания <20 Вт, полная нагрузка <380 Вт	В режиме ожидания <22 Вт, полная нагрузка <600 Вт
Электропитание	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 5,0 А	Встроенный источник питания, 100 ~ 240 В переменного тока, 50-60 Гц, 6,6 А
Физический параметр
Операция TEMP/Влажность	-20 ~ + 55 ° C, 5% ~ 90% относительной влажности без конденсации
Хранение TEMP/Влажность	-40 ~ + 75 ° C, 5% ~ 95% относительной влажности без конденсации
Размер(Д * Ш * В)	44029044,5 мм
Вес нетто/брутто	4,0 кг/4,8 кг	4,3 кг/5,2 кг
Установка	Настольный, шкаф 1U/19''
Сертификация & Гарантия
Молниезащита	Защита от молнии: 4KV 8/20us, уровень защиты: IP30
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	3 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоком IEEE802.3x (полный дуплекс) Механизм защиты исключений портов Конфигурация Jumbo кадра, макс. 12000 байт Управление потоками портов в реальном времени (интервал потока) Диагностика в реальном времени оптически модуля ДДМИ цифровая Подавление шторма вещания на основе скорости порта Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния Ограничение скорости пакетного трафика на входящих и исходящих портах, мини-гранулярность 16 Кбит/с и макс. 1 Гбит/с
Маршрутизация L3	IPV4 Равная стоимость маршрутизации Протокол NG, max1000 записей Протокол ARP, максимум 1000 записей IPV4/IPV6 VRRP, максимальная группа 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 IPV4/IPV6 Интерфейс VLANIF поддерживает до 128 Статический маршрут IPV4/IPV6/маршрут по умолчанию поддерживает до 128 записей Функция управления сетью L3, управление двойным стеком IPV4/IPV6 Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 записей маршрутизации Динамическая маршрутизация IPV6 OSPFv3, BGP , RIPng, управление IPV6, 1000 записей маршрутизации Маршрутизация и пересылка уровня 3, поддержка связи между различными сегментами сети и различными VLAN
Vlan	VLAN на основе MAC, VLAN на основе протокола Конфигурация портов Access, Trunk, Hybrid, GVRP VLAN протокол (4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ
Агрегация портов	Динамическая агрегация LACP, статическая агрегация Максимум 14 групп агрегации и 8 портов на группу.
Связующего дерева	Защита STP BPDU, фильтрация BPDU и пересылка BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевая сеть ERPS	Кольцевая сеть ERPS, время восстановления менее 20 мс, ITU-T G.8032
Многоадресный	MLD Snooping, многоадресная VLAN Быстрый выход пользователя, MVR (Multicast VLAN Регистрация) IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки
Зеркальное отображение	Двунаправленное зеркалирование трафика для базовых портов Поддерживает зеркалирование от 1 до нескольких, поддерживает сеансы до 4 портов
QoS	Алгоритм планирования очереди (SP, WRR, SP WRR) Ограничение скорости на основе потока, перенаправление на основе потока Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта Сопоставление приоритетов 802,1 p/DSCP, Diff-Serv QoS, Знак/Замечание приоритета
СКЛ	Выдача ACL на основе порта, ACL на основе порта и VLAN Фильтрация пакетов от L2 до L4, соответствие первому сообщению 80 байт. Предоставьте ACL на основе MAC, MAC-адреса назначения, источника IP, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	Функция ограничения скорости сообщений ARP Подавление широковещательных сообщений порта SSL обеспечивает безопасность передачи данных Сертификация AAA, RADIUS и TACACS Ограничьте количество полученных MAC-адресов Изоляция портов, механизм резервного копирования данных хоста Anti-DoS-атака, функция обнаружения вторжений ARP Четырехъярочная функция привязки порта IP MAC VLAN Защита адреса источника IP, черная дыра MAC-адреса Иерархическое управление пользователями и защита паролем SSH 2,0 обеспечивает безопасный зашифрованный канал для входа пользователя в систему Аутентификация IEEE802.1X/централизованная аутентификация по MAC-адресу
DHCP	Клиент DHCP,DHCP Снупинг,DHCPСервер
Управление	Журнал работы системы, протокол обнаружения канальных уровней Часы NTP, определение длины кабеля, SNMP V1/V2/V3 Обнаружение пинга, управление веб-сетью (HTTPS) ONV-NMS управление кластером платформы (LLDP SNMP) Восстановление одним щелчком мыши, просмотр состояния использования ЦП в реальном времени Управление загрузкой и загрузкой файлов FTP, TFTP, Xmodem, SFTP Консоль/AUX модем/Telnet/ SSH2.0 Конфигурация командной строки
Система	Веб-браузер: Mozilla Firefox 2,5 или выше, Google Chrome V42 или выше, кабель Ethernet Cat5 и выше TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленные на каждом компьютере в сети Cat5 и выше Ethernet-кабель
