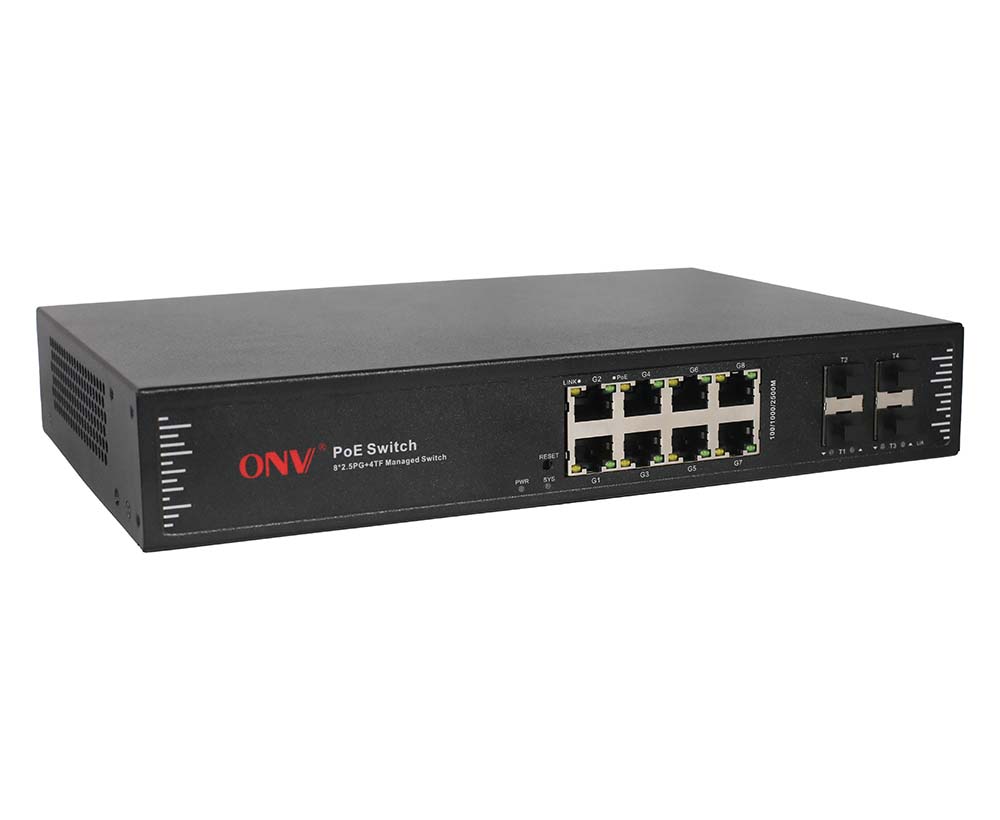

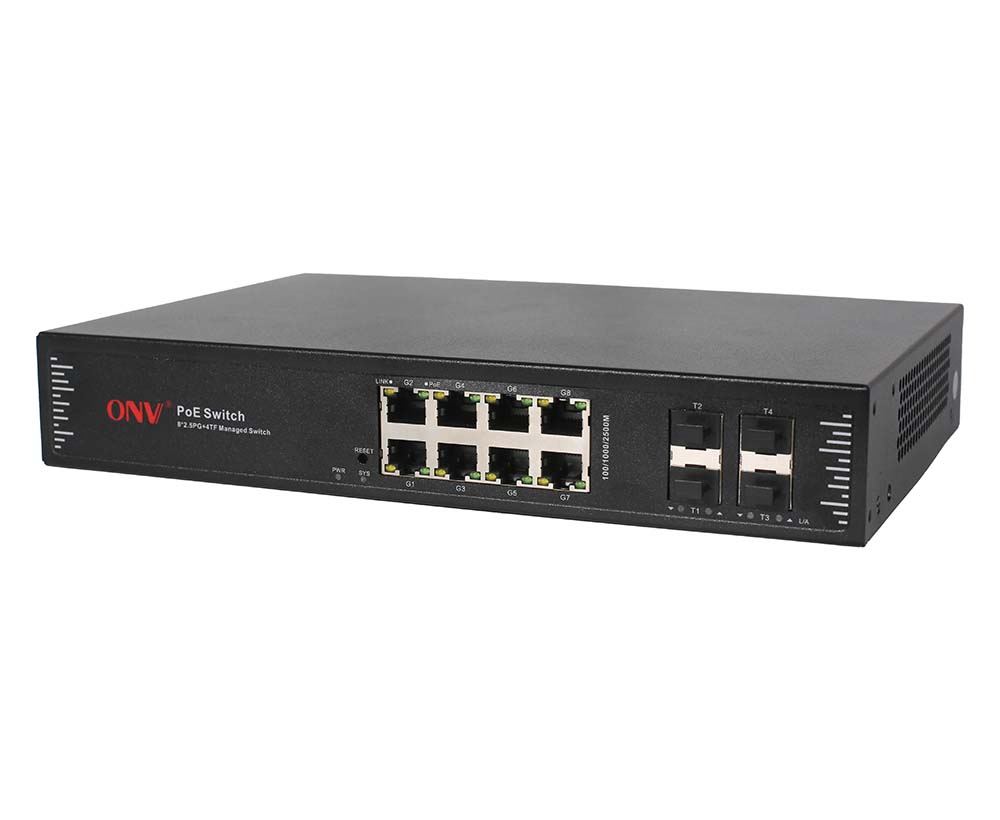

2,5G 12-портовый управляемый коммутатор PoE L2

Модель： ONV-POE57128PFM

Управляемый L2 коммутатор PoE с 8 портами RJ45 10/100/1000/2500M и 4 оптоволоконными портами SFP восходящей линии связи 1/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Он встроен в блок питания мощностью 130 Вт и шкаф 1U/19 ”.

Я хочу сделать запрос

Обзор
Техническая спецификация
Применение
Документы
Сопутствующие товары

ОБЗОР

ONV-POE57128PFM-это управляемый оптоволоконный коммутатор PoE 2,5G, независимо разработанный ONV. Он имеет 8*10/100/1000/2500Base-T адаптивных портов RJ45 и 4*1/10G SFP + оптоволоконных портов. Порт 1-8 поддерживает стандарт IEEE 802,3 af/at PoE, а мощность однопортового PoE достигает 30 Вт. Как устройство питания PoE, он может автоматически обнаруживать и идентифицировать устройства с питанием, соответствующие стандартам, и питать их через сетевые кабели. Он может питать оконечное оборудование PoE, такое как беспроводная точка доступа (WIFI6/WIFI7), IP-камеры, интернет-телефоны, домофоны с контролем видеодоступа и т. Д., Через сетевые кабели в соответствии с сетевой средой, требующей источника питания PoE высокой плотности. Он подходит для отелей, кампусов, фабрик, парков, супермаркетов и малых и средних предприятий для создания экономически эффективных сетей.

ONV-POE57128PFM имеет функцию сетевого управления L2 +, поддерживает управление IPV4/IPV6, статическое перенаправление маршрутов, полный механизм защиты безопасности, полную политику ACL/QoS и богатые функции VLAN для легкого управления и обслуживания. Поддерживает несколько протоколов сетевого резервирования STP/RSTP/MSTP (<50 мс) и (ITU-T G.8032) ERPS (<20 мс) для улучшения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить бесперебойную связь для важных приложений. В соответствии с потребностями приложений управление блоками питания PoE, управление портами, управление адресами маршрутизации, управление потоком портов, разделение VLAN, IGMP, политика безопасности и другие конфигурации служб приложений выполняются с помощью методов сетевого управления, таких как Web, CLI, SNMP и Telnet.

ОСОБЕННОСТЬ

Доступ 2,5G, восходящий порт 1/10G SFP + оптоволоконный порт

◇Поддержка неблокирующей пересылки на скорости проводов.

◇Поддержка полнодуплексного режима на основе IEEE802.3x и полудуплекс на основеВДавление.

◇Поддержка порта 2,5G RJ45 и комбинации портов 1/10G SFP +, что позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

Интеллектуальный источник питания PoE

◇Соответствует стандарту IEEE 802,3 af/at PoE, автоматически идентифицирует устройства PoE для источника питания и не повреждает устройства, не связанные с PoE.

◇8* 10/100/1000/2500База-Т RJ45Порт поддерживает питание PoE, Отвечая потребностям мониторинга безопасности, системы телеконференций, покрытия беспроводной сети и других сценариев.

◇Порт PoE поддерживает механизм приоритета. Когда оставшейся мощности недостаточно, приоритет отдается мощности порта с высоким приоритетом, чтобы избежать перегрузки устройства.

◇Поддержка функции управления сетью PoE, которую можно настроить с помощью управления сетью для открытия/закрытия порта PoE, просмотра состояния питания порта, планирования времени и т. Д.

СильныйВозможности обработки бизнеса

◇Поддержка кольцевой сети ERPS и STP/RSTP/MSTP для устранения петель уровня 2 и реализации резервного копирования ссылок.

◇Поддержка IEEE802.1Q VLAN,Пользователи могут гибко разделять конфигурацию VLAN, Voice VLAN и QinQ в соответствии со своими потребностями.

◇Поддержка статическогоИ динамическое агрегирование для эффективного увеличения пропускной способности канала, балансировки нагрузки, резервного копирования каналов и повышения надежности канала.

◇Поддержка трех режимов приоритета QoS, основанных на портах, 802,1 P и DSCP и четырех алгоритмов планирования очереди: Equ, SP, WRR и SP WRR.

◇Поддержка ACL для фильтрации пакетов данных путем настройки соответствующих операций обработки правил и временных разрешений, а также предоставление гибких политик управления доступом безопасности.

◇Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференционному обслуживанию.

Безопасность

◇Изоляция портовИ сКонтроль торма.

◇IP MAC-порт VLAN четырехкратная гибкая комбинированная функция привязки.

◇Проверка подлинности 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует состояние авторизации контролируемых портов в соответствии с результатами аутентификации.

Стабильно и надежно

◇ССС, СE, FCC,ИРоХС.

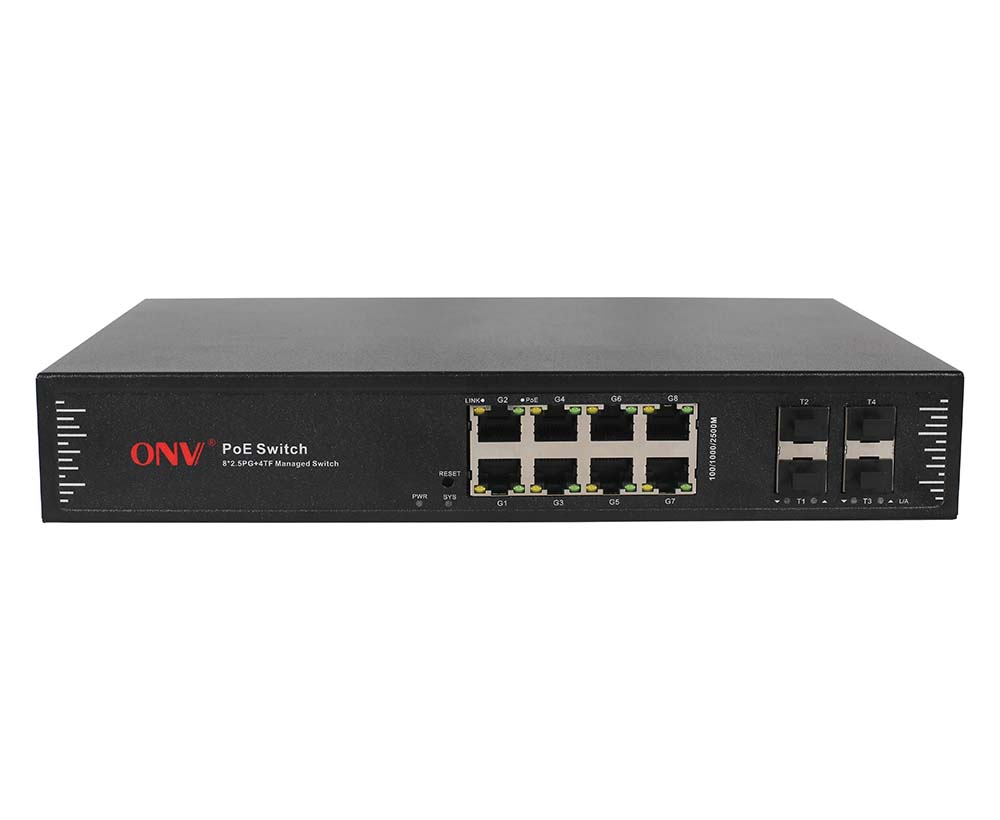

◇Удобная для пользователя панельМожет отображать состояние устройства с помощью светодиодного индикатора PWR,СИС,Ссылка, L/A, иПОЭ.

◇Низкое энергопотребление,НетВентилятор,AСнабжение жилищем металлического сплава луминум,ИОтличное рассеивание тепла для обеспечения стабильной работы переключателя.

Простое управление O & M

◇HTTPS, SSLV3, SSHV1/V2,И другие методы шифрования более безопасны в управлении.

◇RMON, системный журнал и статистика трафика портов удобны для оптимизации и трансформации сети.

◇LLDP удобен для системы сетевого управления для запроса и оценки состояния связи канала.

◇Различные методы управления и обслуживания, такие как управление веб-сетью, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. Д.

ИНФОРМАЦИЯ ЗАКАЗА

Модель	Описание	Встроенный блок питания.
ONV-POE57128PFM	Управляемый L2 коммутатор PoE с 8 портами RJ45 10/100/1000/2500M и 4 оптоволоконными портами SFP восходящей линии связи 1/10G. Порт 1-8 может поддерживать стандарт IEEE 802,3 af/at PoE. Это встроенный источник питания и установка шкафа 1U/19 ”.	130 Вт
ONV-POE57128PFM-at		250 Вт
Примечание:Оптический модуль в комплект не входит и его необходимо приобретать.

СПИСОК УПАКОВКИ

Список упаковки	Содержание	Кты	Единица
	12-портовый управляемый коммутатор PoE 2,5G	1	НАБОР
	RJ45-DB9 Кабель адаптера	1	ПК
	Руководство пользователя	1	ПК
	Гарантийный талон и сертификат соответствия	1	ПК

ОПТИЧЕСКИЙ МОДУЛЬ

Продукт	Модель	Описание	Единица
1,25 г Оптический Модуль	2630	Оптический модуль SFP, многомодовое двойное волокно 1,25G 850 нм, расстояние передачи: 550 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2632	Оптический модуль SFP, одномодовое двойное волокно 1,25G 1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т	Оптический модуль SFP, одномодовое волокно 1,25G TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р	Оптический модуль SFP, одномодовое одноволоконное волокно 1,25G TX1550 нм/RX1310 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	2612-Т-СК	Оптический модуль SFP, одномодовое одноволоконное волокно 1,25G TX1310 нм/RX1550 нм, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
	2613-Р-СК	Оптический модуль SFP, одномодовое волокно 1,25G TX1550nm/ RX1310nm, расстояние передачи: 20 км, интерфейс SC. Поддерживает функцию DDM и горячее подключение.	ПК
Модуль питания	2633	Оптический модуль SFP 1,25G переносит на порт 10/100/1000M RJ45.	ПК
10G Оптический Модуль	6630	Оптический модуль SFP, многорежимное двойное волокно 10G 850 нм, расстояние передачи: 300 м, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	7832	Оптический модуль SFP, одномодовое двойное волокно 10G 1310 нм, дальность передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	7832-33	Оптический модуль SFP, одномодовое одиночное волокно 10G TX1330nm/ RX1270nm, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК
	7832-27	Оптический модуль SFP, одномодовое одноволоконное волокно 10G TX1270 нм/RX13300 нм, расстояние передачи: 20 км, интерфейс LC. Поддерживает функцию DDM и горячее подключение.	ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	ONV-POE57128PFM	ONV-POE57128PFM-at
Характеристики интерфейса

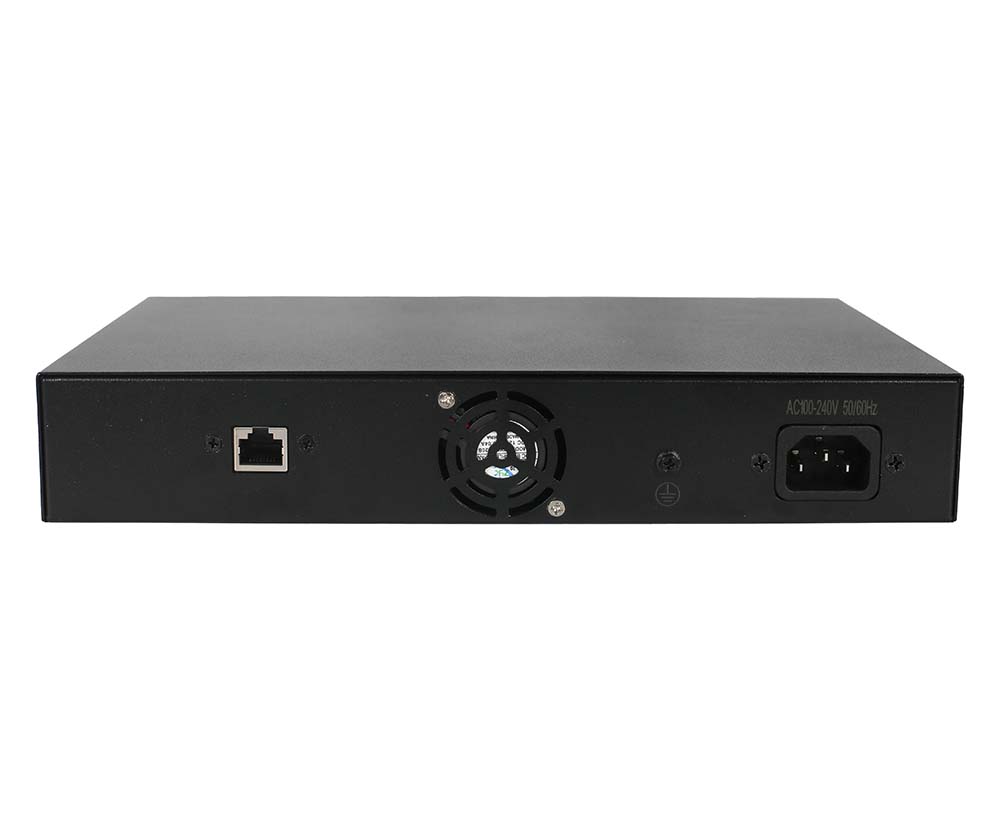

ИсправленоПOrt	1 * порт консоли RS232 (115200, N, 8,1) 4*1/10G восходящий кабель SFP + оптоволоконные порты (данные) 8 портов PoE 10/100/1000/2500Base-T (данные/питание)
Порт Ethernet	Порт 1-8 может поддерживать автоматическое определение 10/100/1000/2500Base-T, полный/полудуплексный MDI/ MDI-X самоадаптацию
Передача витой пары	10BASE-T: Cat3,4,5 UTP (≤ 100 метров) 100BASE-TX: Cat5 или более поздняя UTP (≤ 100 метров) 1000BASE-T: Cat5e или более поздняя UTP (≤ 100 метров) 2500BASE-T: Cat6A или более поздняя UTP (≤ 100 метров)
Порт оптического волокна	Порт стекловолокна, по умолчанию не включает оптический модуль (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. ЛК)
Оптический кабель/расстояние	Многорежимный: 850 нм/0-550 м, одномодовый: 1310 нм/0-40 км, 1550 нм/0-120 км
Параметр чипа
Сетевое управление	L2
Сетевой протокол	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae R 10GBase-SR/
Режим переадресовки	Хранить и пересылать (Полная скорость провода)
Коммутационная способность	96Гбит/с(Не блокирующий)
Экспедирование Тариф @ 64 байт	89,28Мппс
ЦПУ	Двухъядерный 1G
DRAM	2G
ВСПЫШКА	256 м
МАК	32 К
Буферная память	16М
ДжамбоФРама	12 К
Светодиодный индикатор	Питание/система: SYS (зеленый), сеть: связь (желтый), PoE: PoE (зеленый), порт оптоволокна: L/A (зеленый), скорость: 100/1000 (зеленый)
Переключатель сброса	Да, нажмите и удерживайте переключатель в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки.
PoE & Электропитание
Порт PoE	Порт 1-8
Управление PoE	Отображение мощности нагрузки Port PoE в реальном времени, вкл/выкл выход Port PoE, работа PoE и планирование времени
Пин электропитания	1/2( ) 3/6 (-)
Макс Мощность на порт	30 Вт, IEEE 802,3 af/at
Общее PWR/входное напряжение	130 Вт/ (AC100-240V)	250 Вт/ (AC100-240V)
Потребляемая мощность	Резервный<13Вт,Полный лOad <120 Вт	Резервный<15Вт,Полный ЛOad <240 Вт
Электропитание	Встроенный блок питания, AC100-240V 50-60 Гц, 2,3 А	Встроенный блок питания, AC100-240V 50-60 Гц, 4,0 А
Физический параметр
Операция TEmp/ Влажность	-20 ~+55° С,5%~90% относительной влажностиНе конденсируя
Хранение ТEmp/ Влажность	-40~+75 ° С,5%~95% относительной влажностиНе конденсируя
Размер(Д * Ш * В)	27018144,5 мм
Вес нетто/брутто	1,45Кг/2,1Кг	1,6Кг/2,2Кг
Установка	Настольный, 1U/19 "стойка
Сертификация & Гарантия
Молниезащита	Уровень защиты: IP30, молниезащита: 4KV 8/20us
Сертификация	CCC, знак CE, коммерческий, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS
Гарантия	3 лет, пожизненное обслуживание.
Функция сетевого управления
Интерфейс	Управление потоком IEEE802.3x (полный дуплекс) Механизм защиты исключений портов Управление потоками портов в реальном времени (интервал потока) Подавление шторма вещания на основе скорости порта Оптически диагноз в реальном времени модуля ДДМИ СФП порта цифровой Порт EEE Green Ethernet Энергосберегающая конфигурация и просмотр состояния Ограничьте скорость пакетного трафика на входящих и исходящих портах, мини-гранулярность составляет 16 Кбит/с и макс. 1 Гбит/с
Функция L3	Функция управления сетью L2, управление двумя стеками IPv4/IPv6 Статическая маршрутизация, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3, протокол ARP макс. записей 1024
Vlan	VLAN на основе MAC, VLAN на основе протокола Конфигурация портов Access, Trunk, Hybrid. Протокол GVRP VLAN (4K) VLAN на основе порта, IEEE802.1q, Voice VLAN, конфигурация QinQ
ПортАGgregation	Динамическая агрегация LACP, статическая агрегация, максимум 6 групп агрегации и 8 портов на группу
Связующего дерева	Защита STP BPDU, фильтрация BPDU и пересылка BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Кольцевая сеть ERPS	Кольцевая сеть ERPS, время восстановления кольцевой сети менее 20 мс, ITU-T G.8032
Многоадресный	MLD Snooping, многоадресная VLAN Быстрый выход пользователя, MVR (Multicast VLAN Регистрация) IGMP Snooping v1/v2/v3 и не более 1024 групп многоадресной рассылки
Зеркальное отображение	Двунаправленное зеркалирование трафика для базовых портов Зеркалирование от одного к нескольким, поддержка сеансов до 4 портов
QoS	Алгоритм планирования очереди (SP, WRR, SP WRR) Ограничение скорости на основе потока, перенаправление на основе потока Фильтрация пакетов на основе потока, 8 * очередей вывода каждого порта Сопоставление приоритетов 802,1 p/ DSCP, Diff-Serv QoS, Знак/Замечание приоритета
СКЛ	Распределение ACL на основе порта и VLAN L2-L4 Функция фильтрации пакетов, соответствующая первому сообщению 80 байт, и предоставляет определения ACL на основе исходного MAC-адреса, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. Д.
Безопасность	Проверка подлинности IEEE802.1X на основе порта SSL гарантирует безопасность передачи данных Четырехъядерная функция привязки портов IP MAC VLAN Предел обучения MAC-адресу, MAC-адрес черная дыра Anti DoS-атака, подавление широковещательных сообщений порта Функция предохранителя источника ИП, аттестация ААА & РАДИУС Иерархическое управление пользователями и защита паролем
